​智能变电站配置描述文件是以变电站配置描述语言建立的分层信息模型，描述智能设备的配置信息交换、互联互通情况。 而配置文件的正确与否、有无变动直接影响了二次设备功能的正确性。 随着变电站改扩建工程的逐步开展，配置文件的版本也频繁发生变动。

在智能变电站的调试、验收、维护、检修和改扩建环节中，SCD 文件的管控非常重要，存在一些亟待解决的问题：

• 系统调试时需要频繁升级SCD 文件，导致站控层和过程层难以并行作业；
• 现有的SCD文件版本控制方法过于粗放，不能完整描述升级的细节；
• SCD文件中虚端子数目众多，而虚端子的配置经常会漏接或者描述不准确、相别配置错误、系统不对应，是否完整准确没有一个直观、快速有效检测方法，当某些通道漏接或者错接严重影响整个变电站的安全运行。

目前智能变电站的配置文件没有进行规范，配置过程不直观，智能变电站配置描述文件变动管理由人工进行管理，不利于智能变电站的设计、施工、调试和维护，系统扩建十分复杂，迫切需要开展可视化系统配置工具的研究，实现继电保护虚拟二次回路可视化，为系统维护和验证提供有效工具。

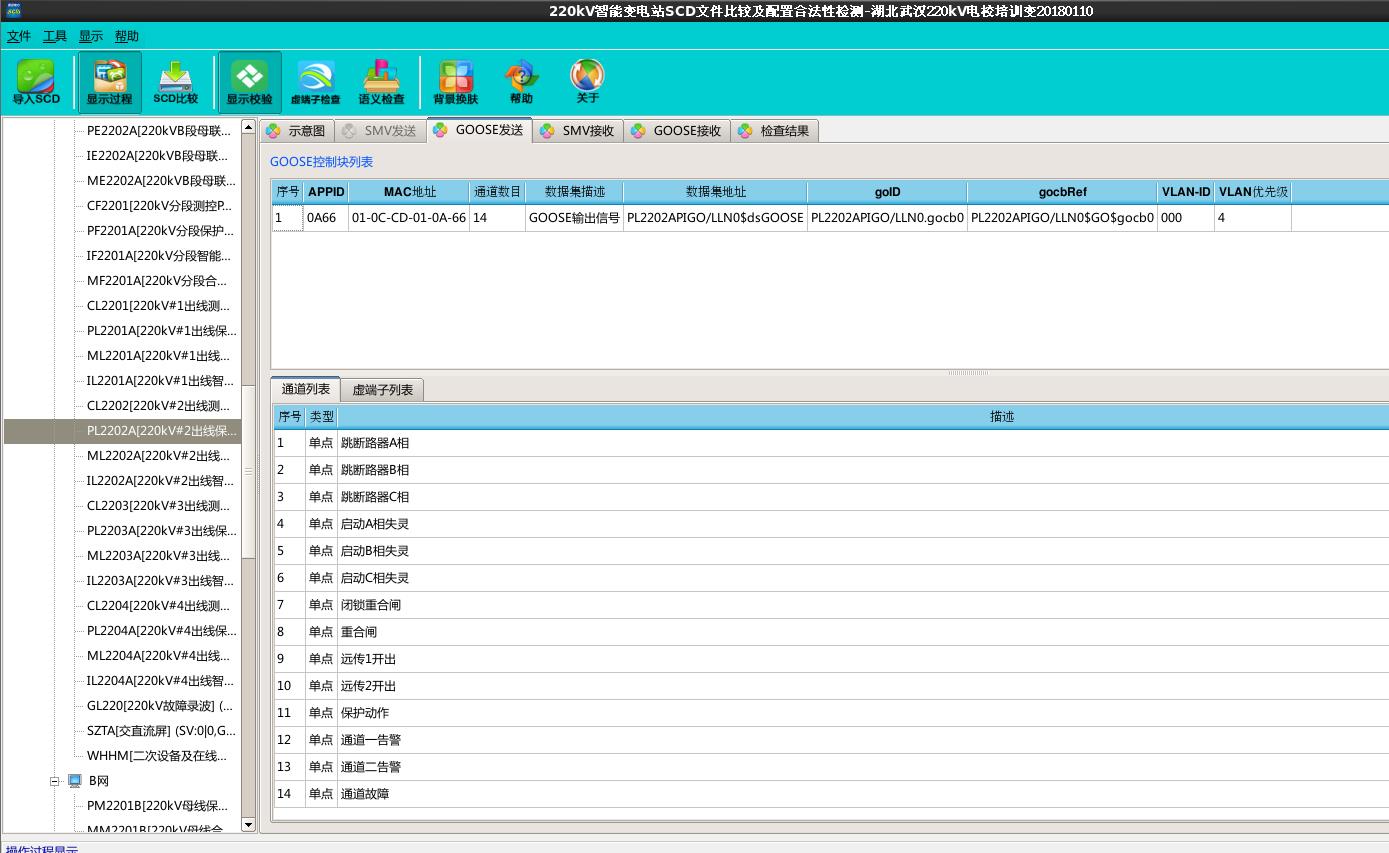

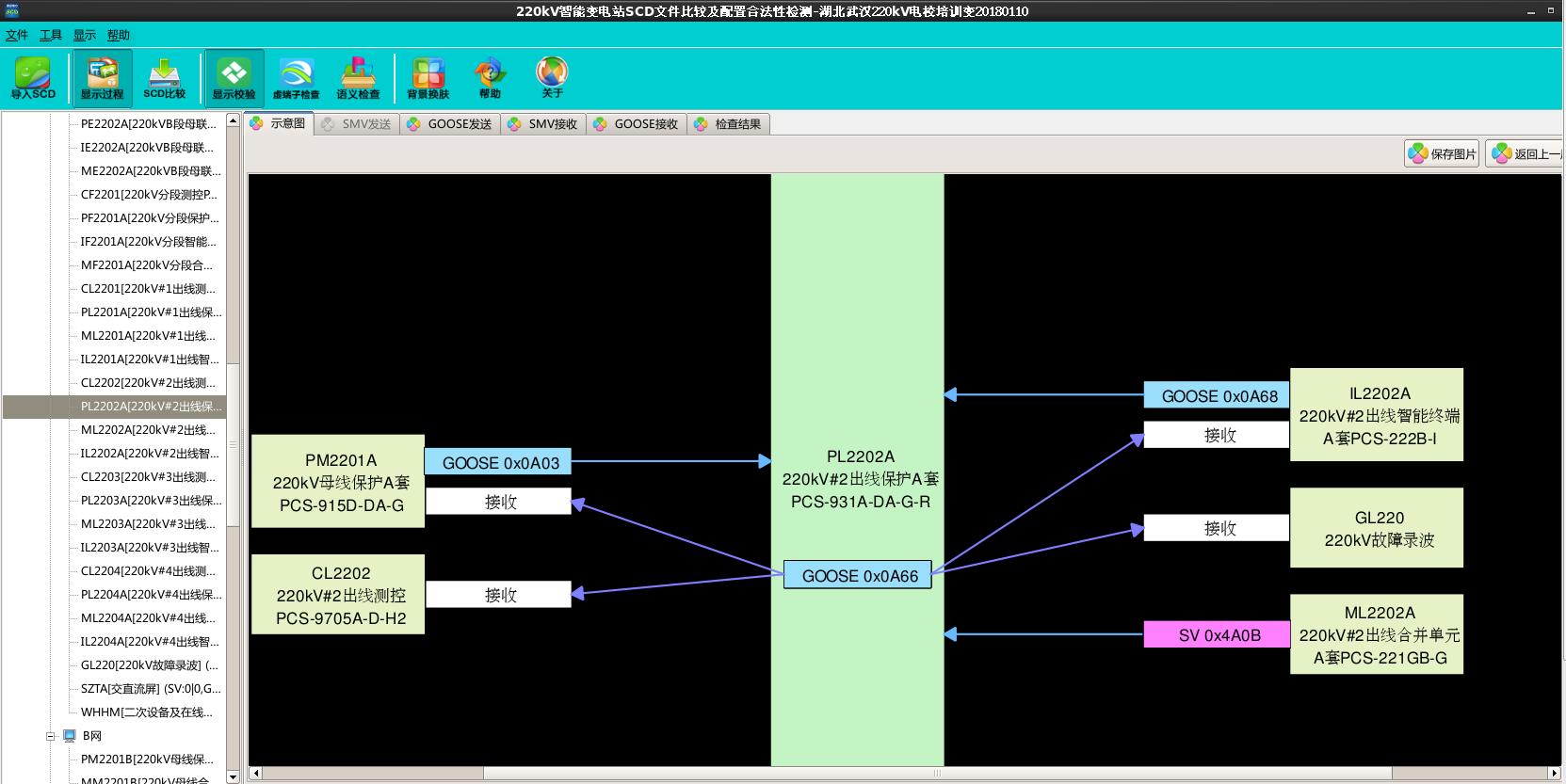

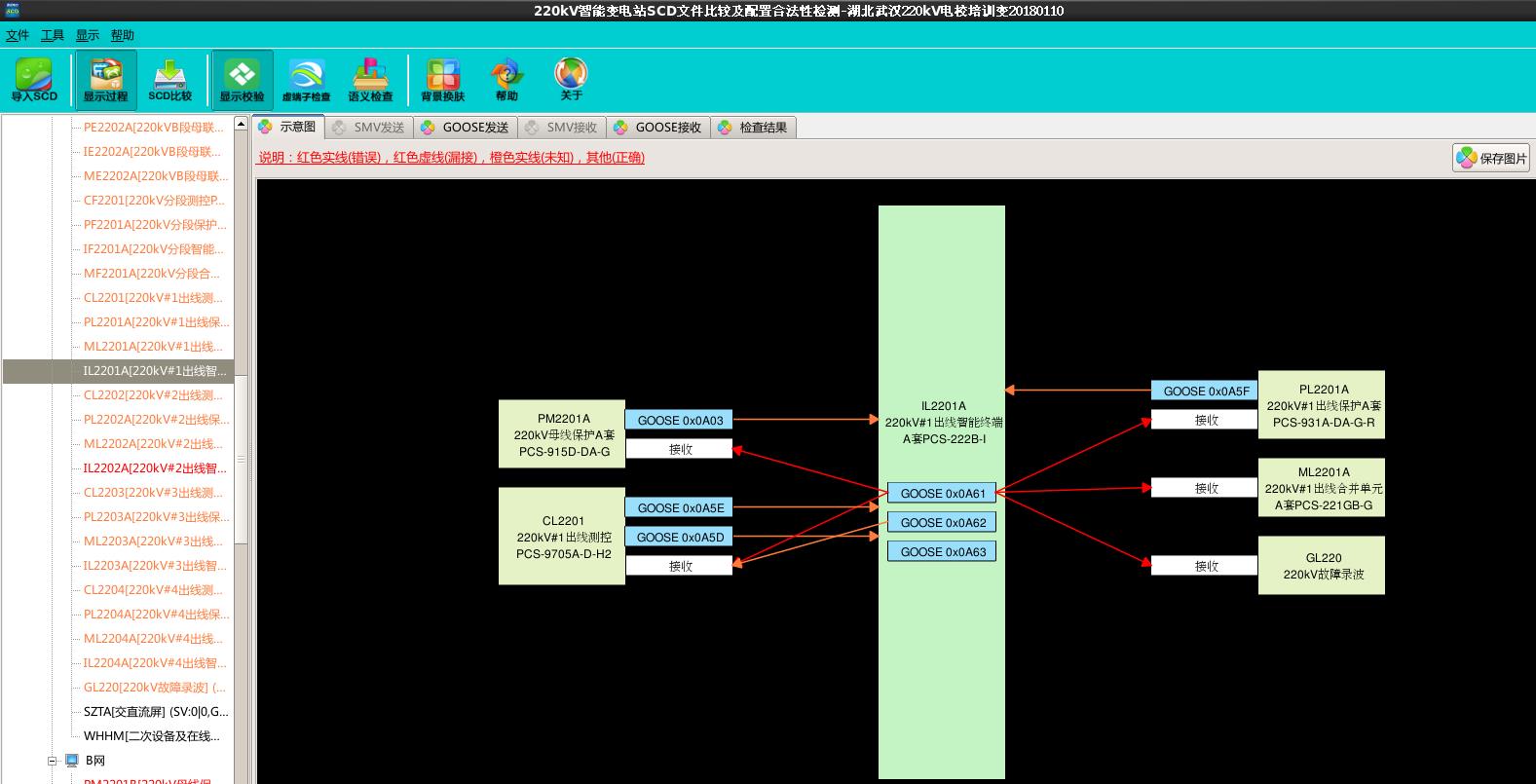

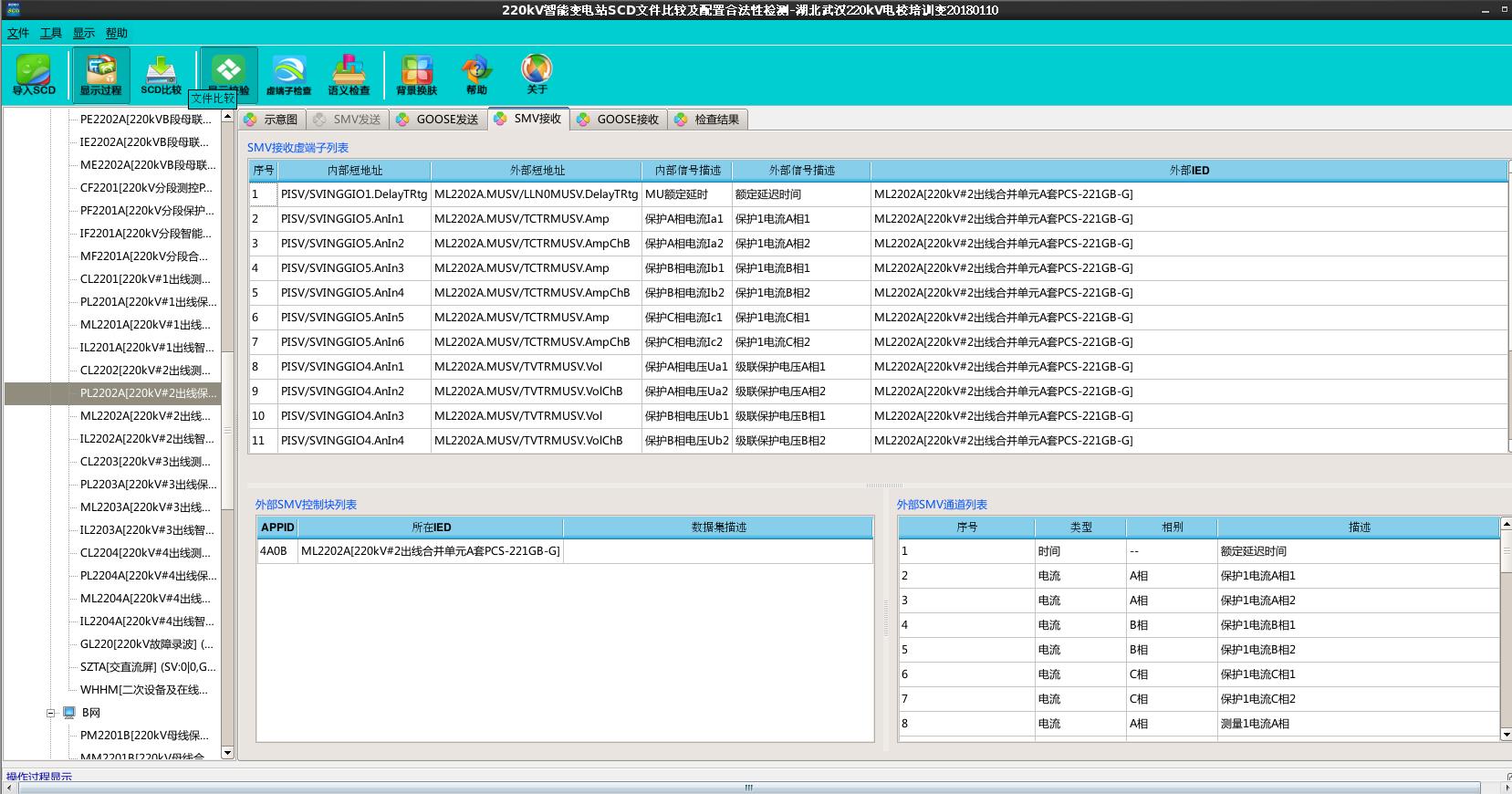

该模块基于快速的XML超大文件解析和基于图论的关联搜索的软件算法对智能变电站SCD文件进行智能解析，结合220kV虚端子自查原则，利用模糊匹配原则，不仅可以方便快速实现对全站配置SCD文件虚端子合法性检查，还可以可视化展示模型文件中各IED之间网络连接、自动生成IED之间虚拟二次回路的逻辑连接图。

基于SCD合并算法，实现改动前后SCD文件的比对功能，将相同间隔中不同虚端子连接情况以列表和图形的方式进行展示。

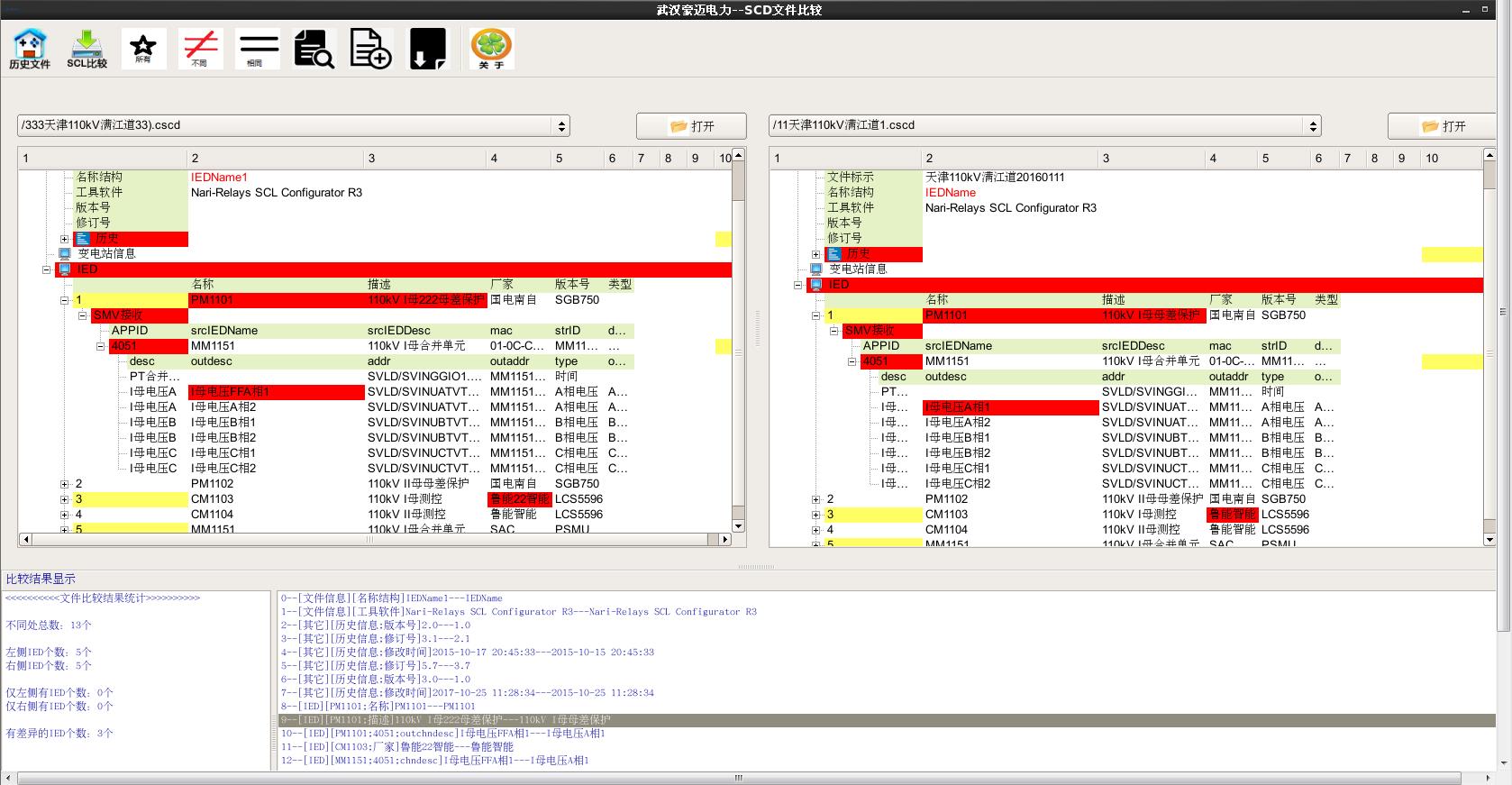

1）文本比对

在线模型的XML树形结构，解析CID文件的可校验比对内容，提取相应的XML格式，从而实现在线模型和离线模型的比对。

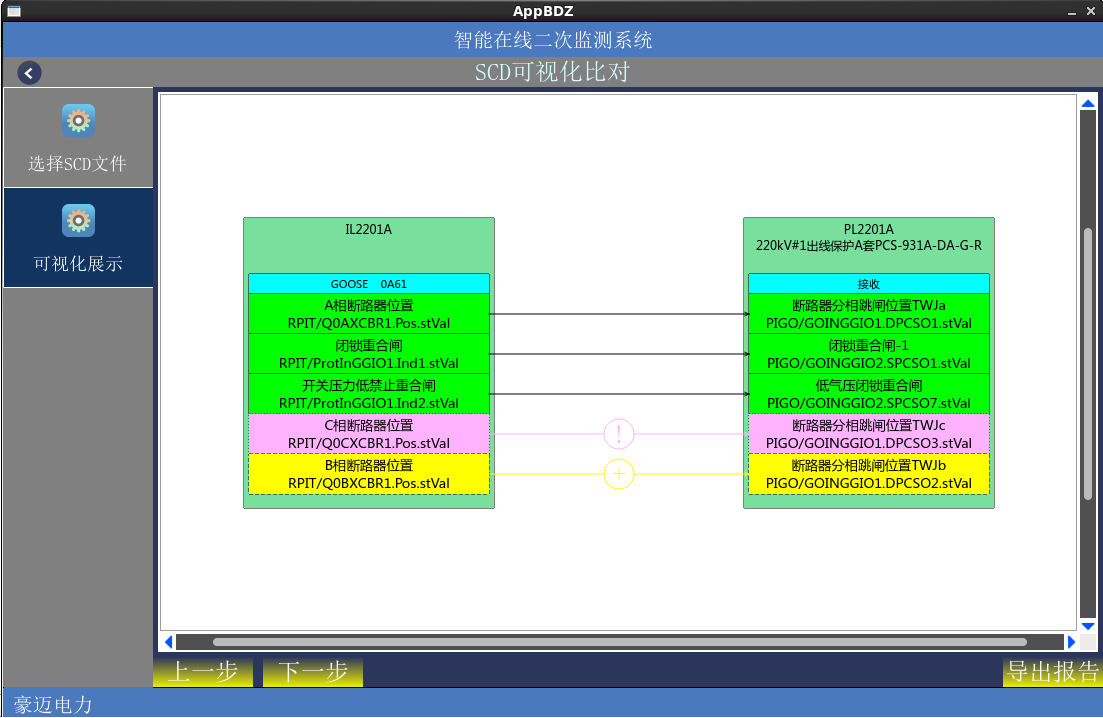

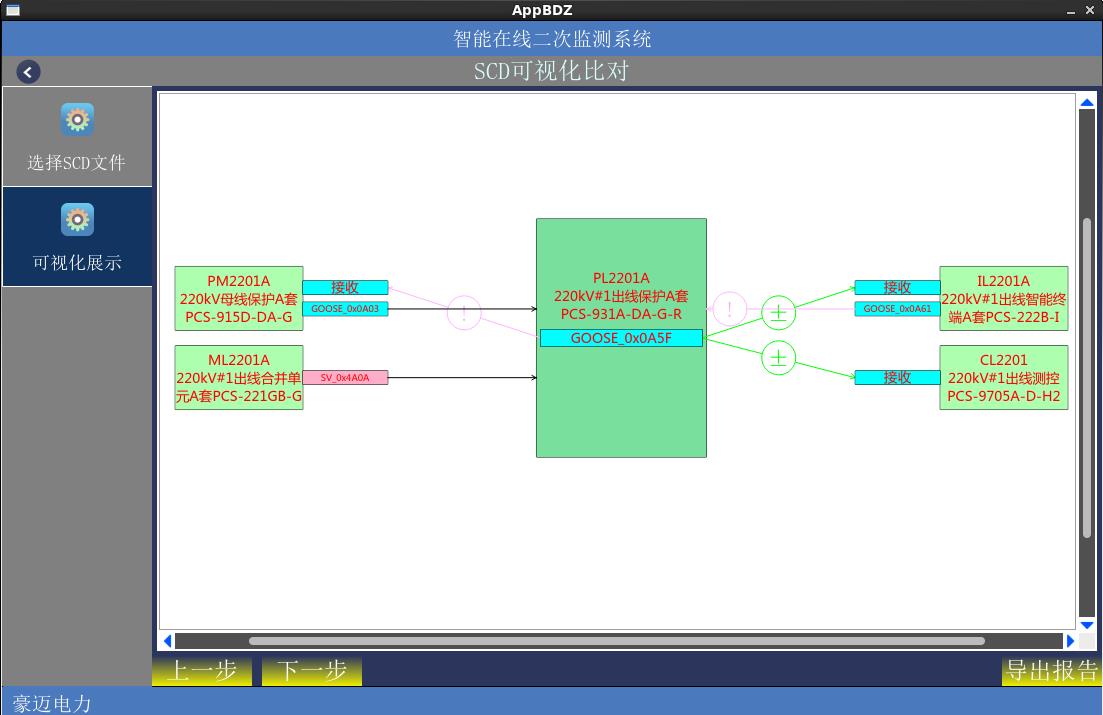

2）可视化比对

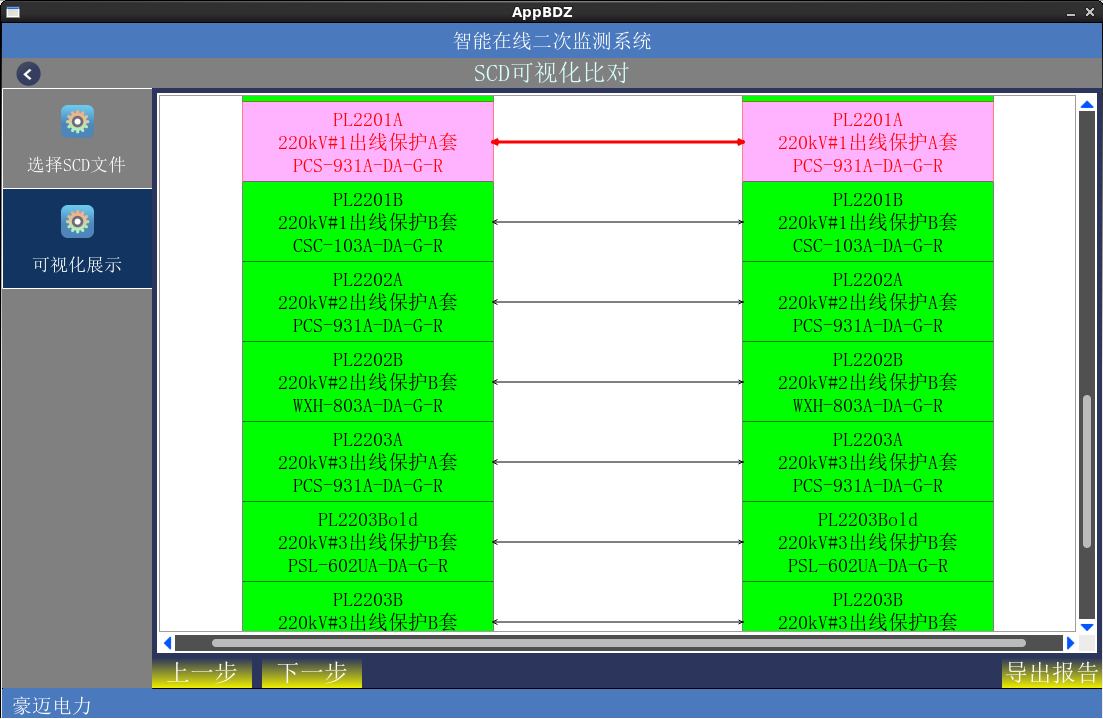

分为三级进行可视化展示，第一级是IED层级，红色代表两个SCD文件内部存在差异。

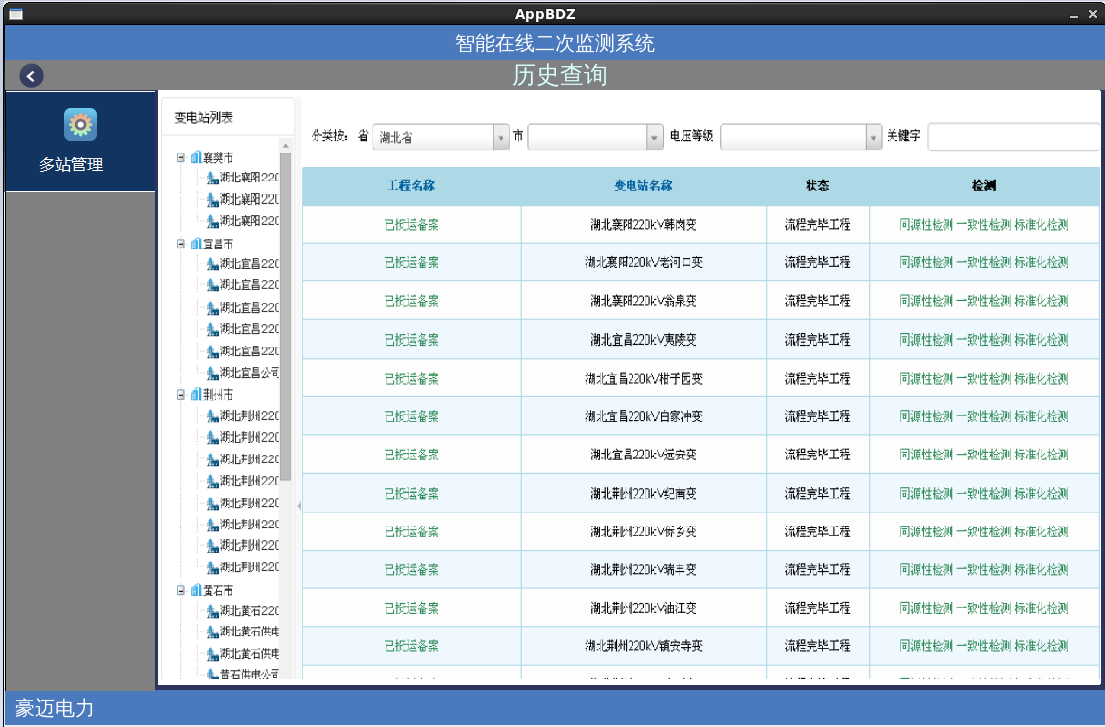

对不同地区的SCD文件进行版本管理，方便各地区不同站的SCD文件管控和相同站不同版本SCD文件管控。
