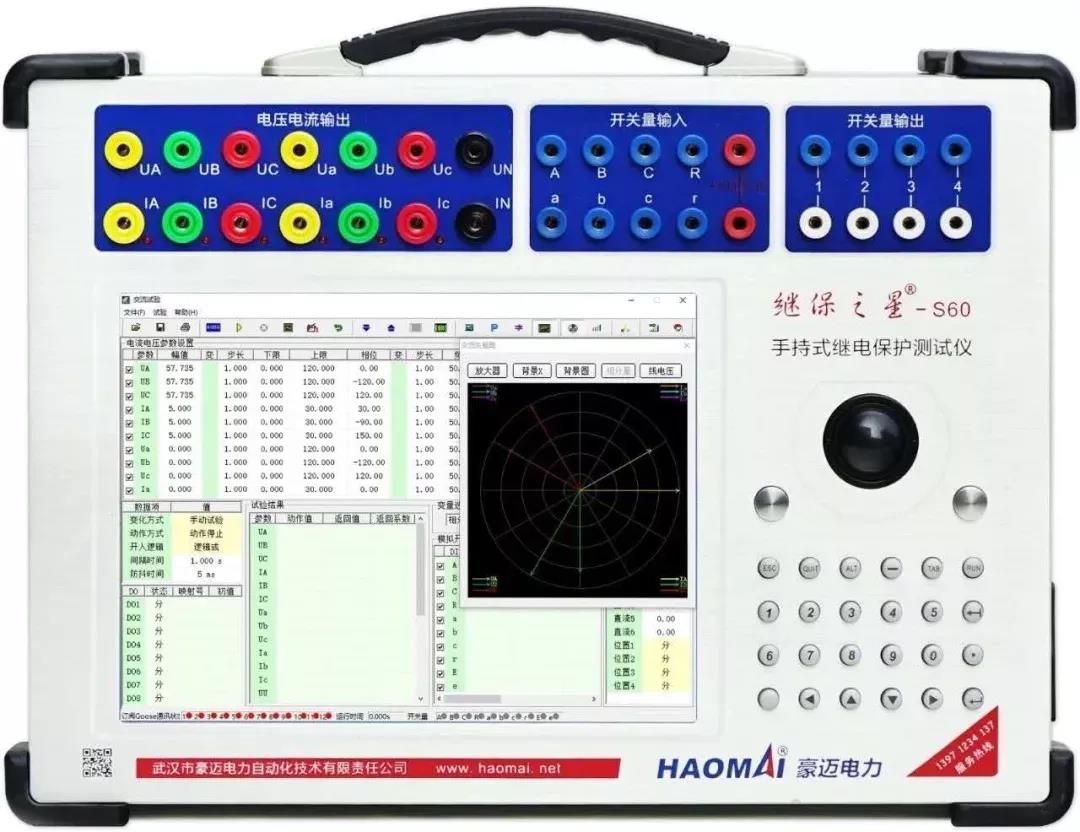

△  继保之星-S60 手持式继电保护测试系统

根据复合电压闭锁方向过流逻辑框图可知，除了相关压板要满足条件以外，还要求电压（低电压、负序电压或门关系）、方向和过流需要满足条件且是与门关系，保护才会动作。

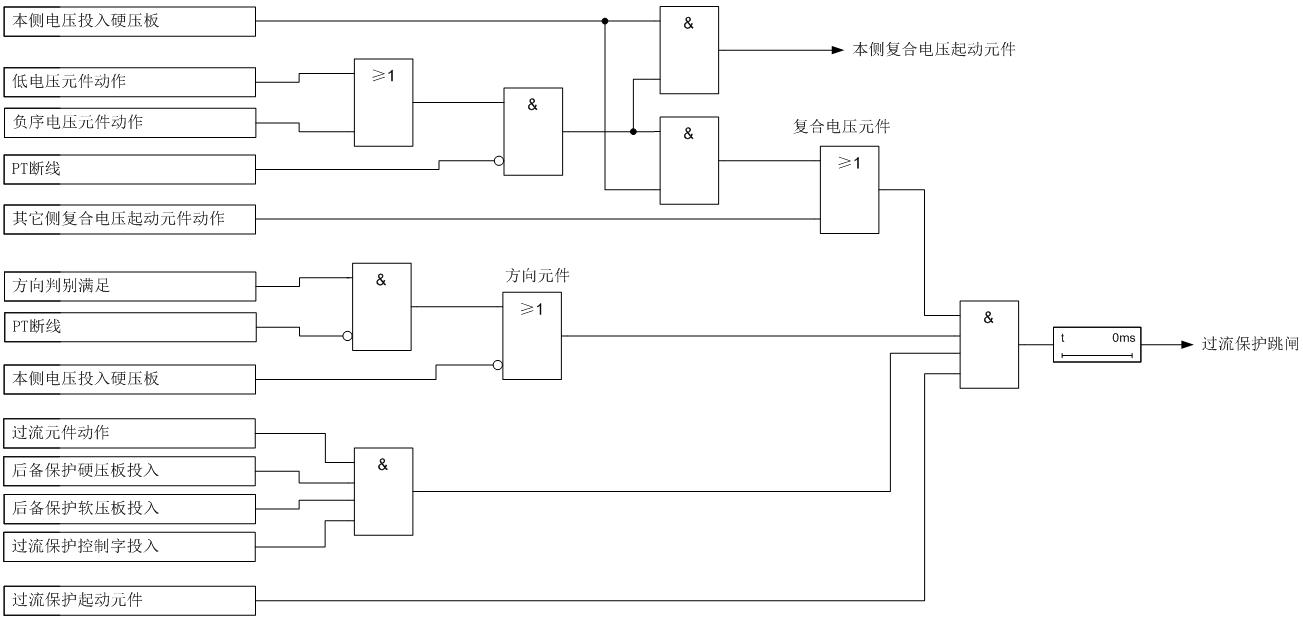

△  复合电压闭锁方向过流逻辑框图

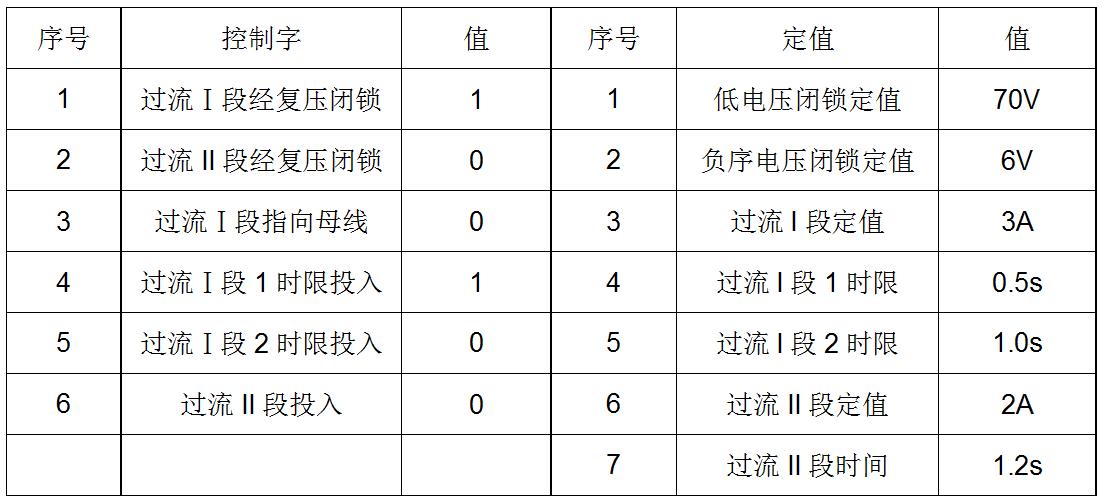

保护控制字及定值：

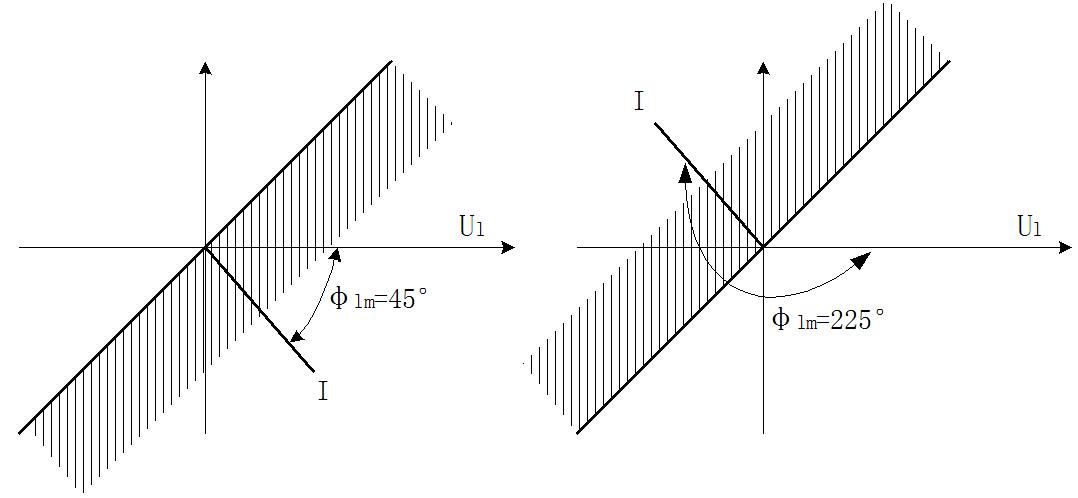

△  相间方向元件动作特性

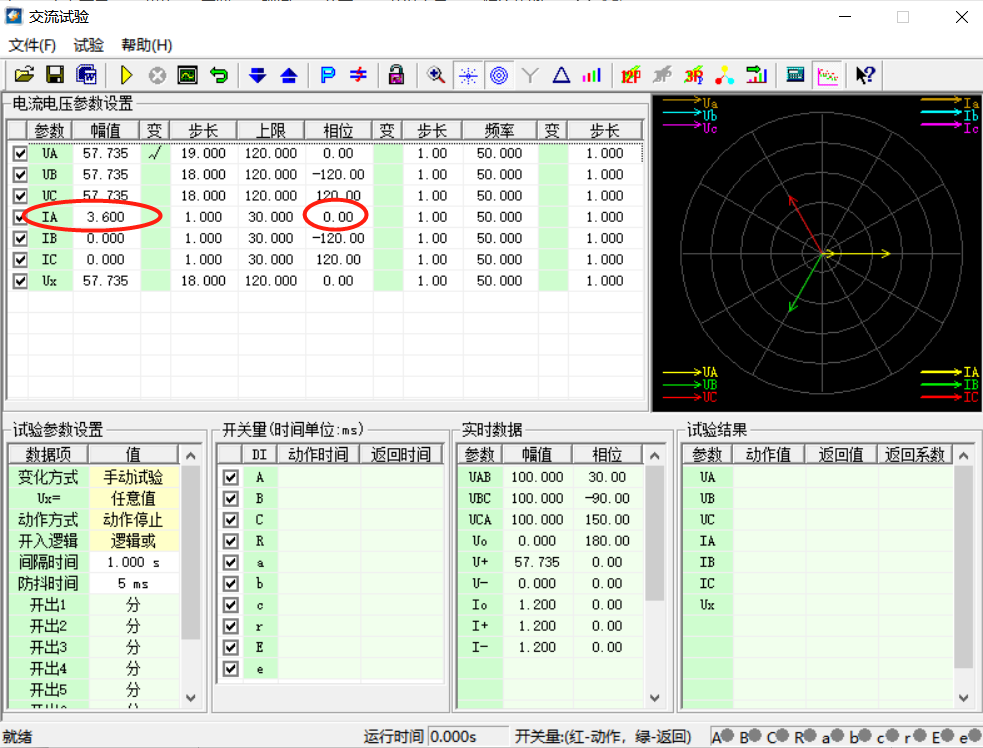

模拟A相接地故障，IA故障相角度为0°，在动作区内点击向下箭头进入故障状态。

此时满足低电压和过流值条件，正方向保护动作，然后设置IA相电流为180°，同时验证反方向不动。

复合电压包含低电压和负序电压，需要分别验证。

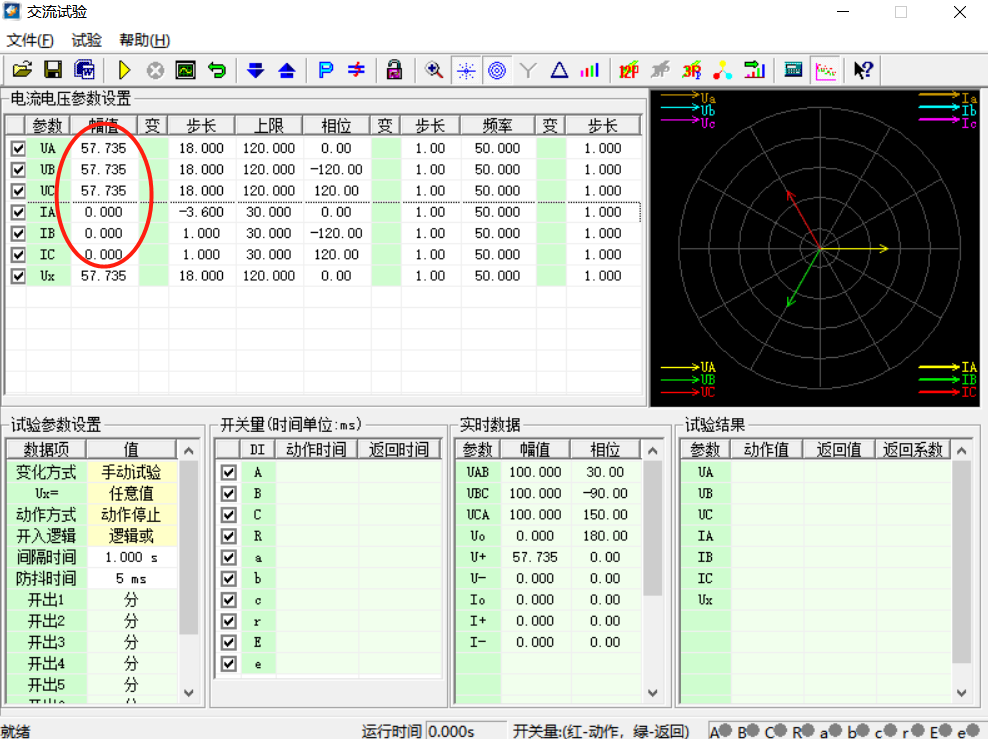

1）验证低电压值。 试验前设置正常状态，保证保护装置PT断线返回，保护复归，先满足过流条件和方向条件。

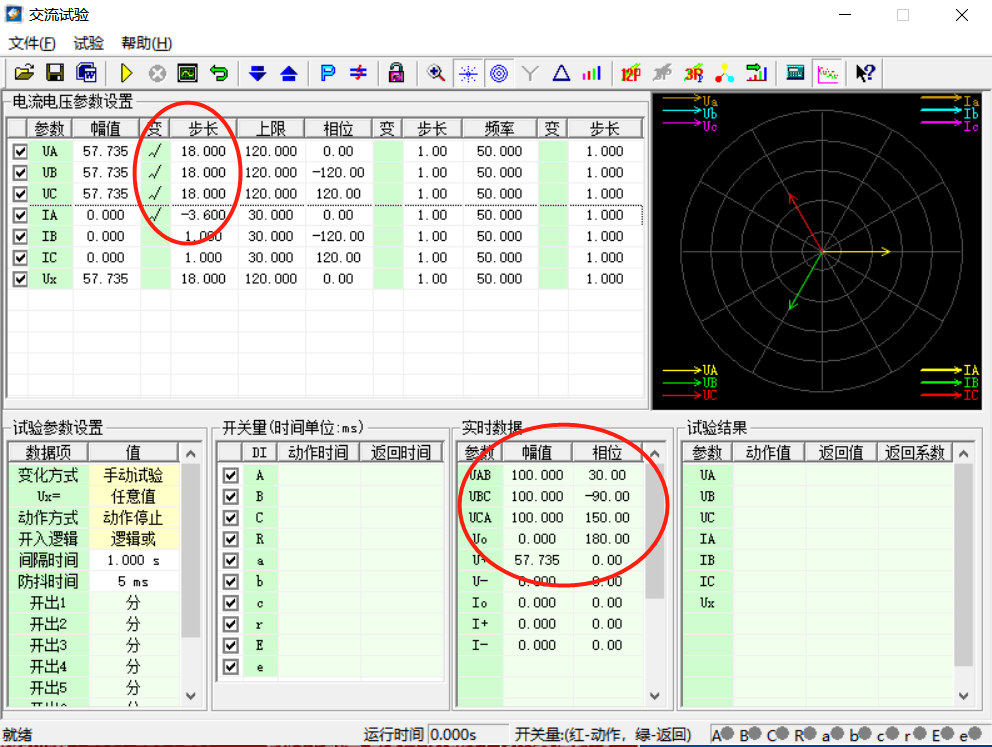

此时由于电压为额定电压大于低电压闭锁定值，保护不开放，然后点击向下箭头进入故障状态。

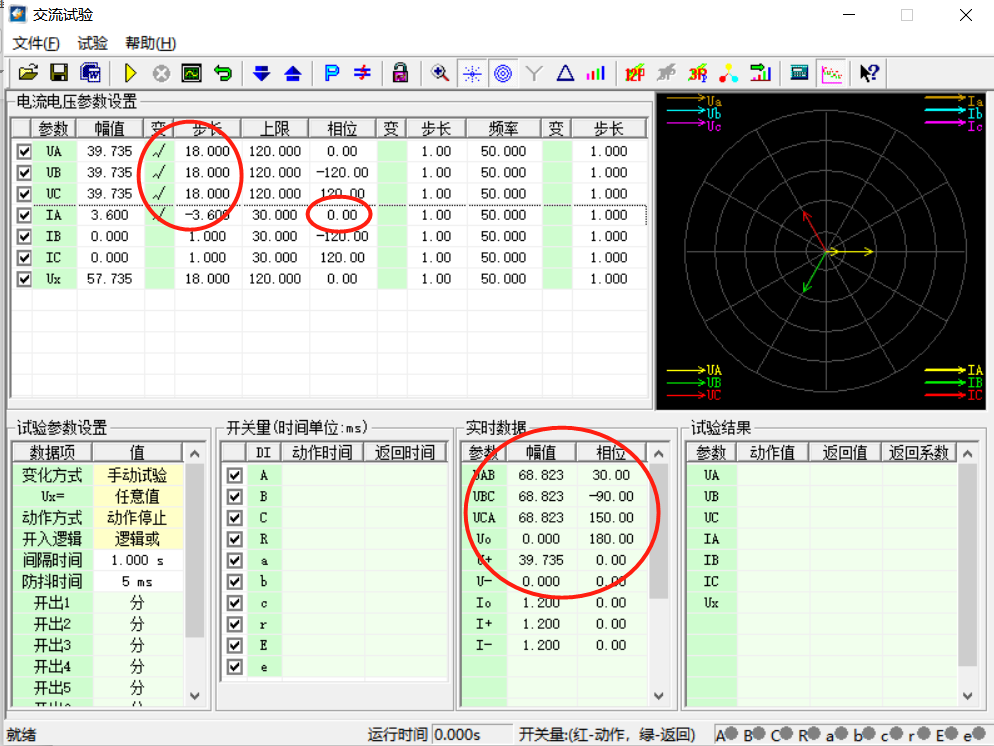

△  低电压开放参数设置

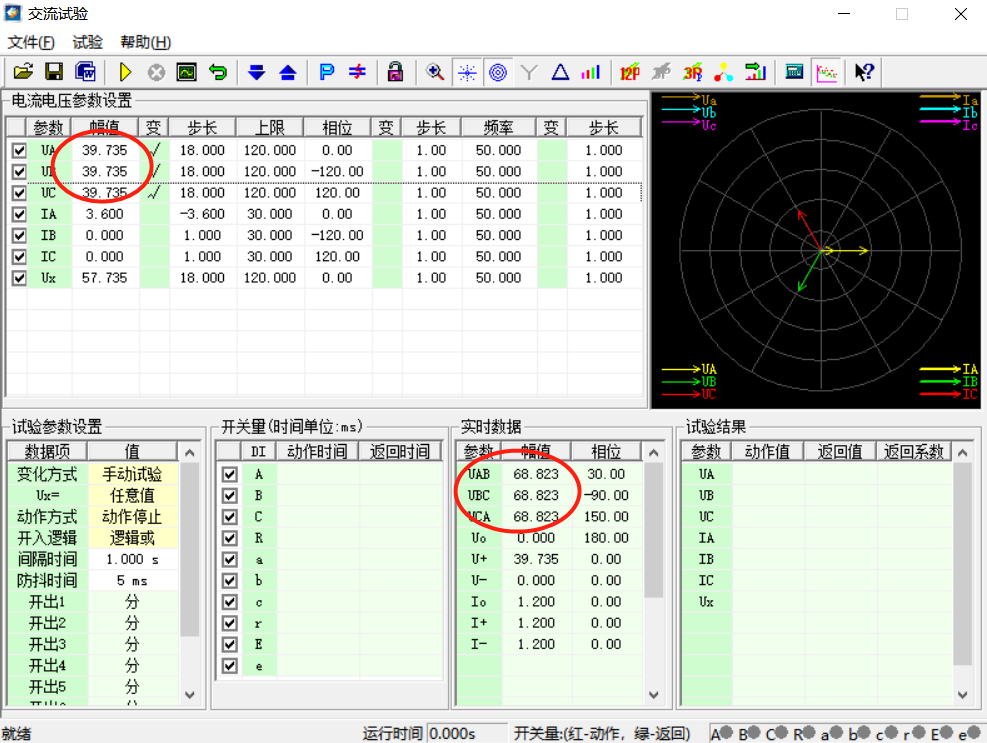

此时低电压为68.823V低于定值70V，保护开放，过流保护动作。 然后将电压步长改为16V，下降电压值后低电压为70.555V大于定值70V，保护仍然闭锁。

2）验证负序电压值。 试验前设置正常状态，保证保护装置PT断线返回，保护复归，先满足过流条件和方向条件。

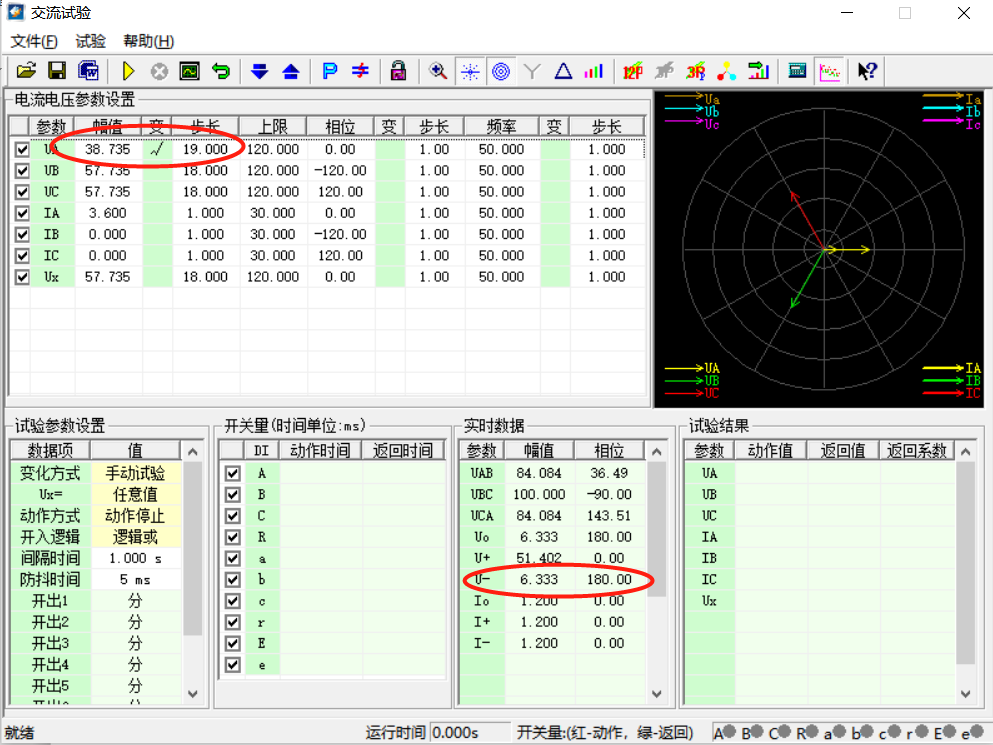

此时由于负序电压为0V低于负序电压闭锁定值，保护不开放，然后点击向下箭头进入故障状态。

试验前设置正常状态，保证保护装置PT断线返回，保护复归，先满足复压和方向条件。

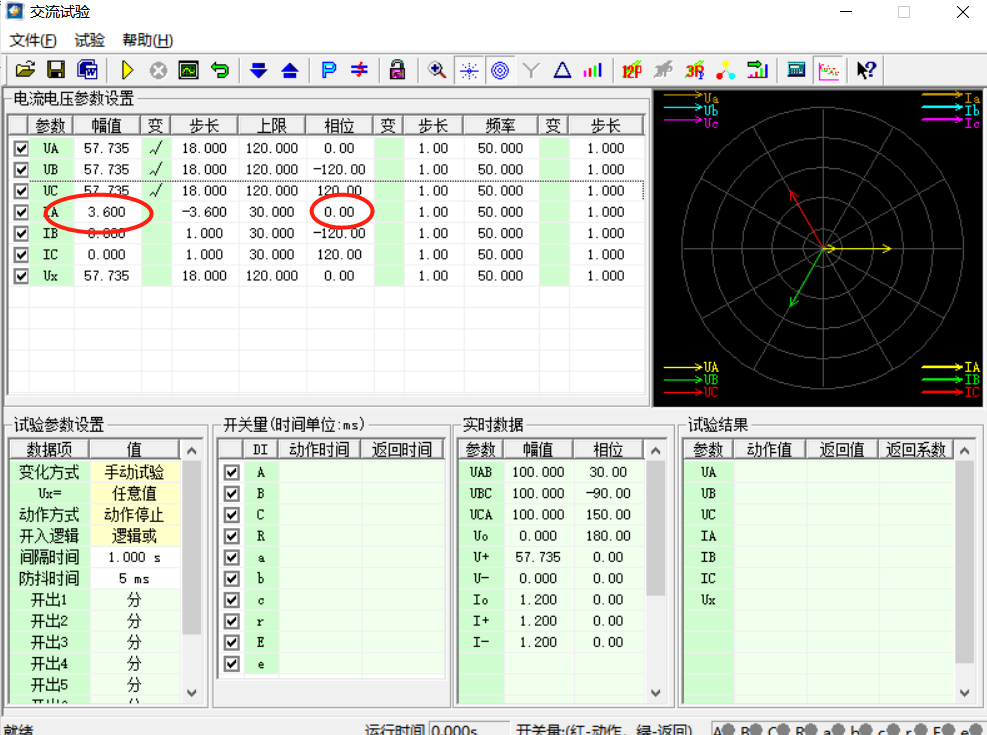

此时由于过流值为2.85A低于过流定值，保护不开放，然后点击向上箭头键进入故障状态。

△  过流开放参数设置
