重合闸试验是线路保护常见的试验项目，当线路发生瞬时性故障时，重合闸动作后能恢复故障进入正常运行，当线路发生永久性故障时，重合闸动作后又将加速跳开。 下面以RCS-931线路保护装置发生永久性故障为例，使用继保之星-S60 手持式继电保护测试系统整组试验模块介绍重合闸后加速的校验方法。
（2）保护压板设置：
在“整定定值”里，把运行控制字“投相间距离 II 段”、“投三相重合闸”、“内重合闸把手”置“1”，其他的均置“0”（‘1’表示投入，‘0’表示退出）。
在“压板定值”里，仅把“投距离保护压板”置“1”。
在保护屏上，仅投“距离保护”硬压板。

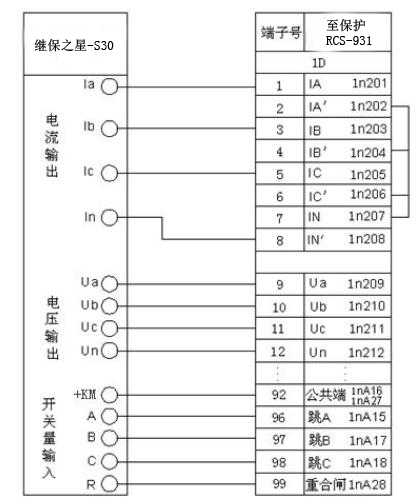

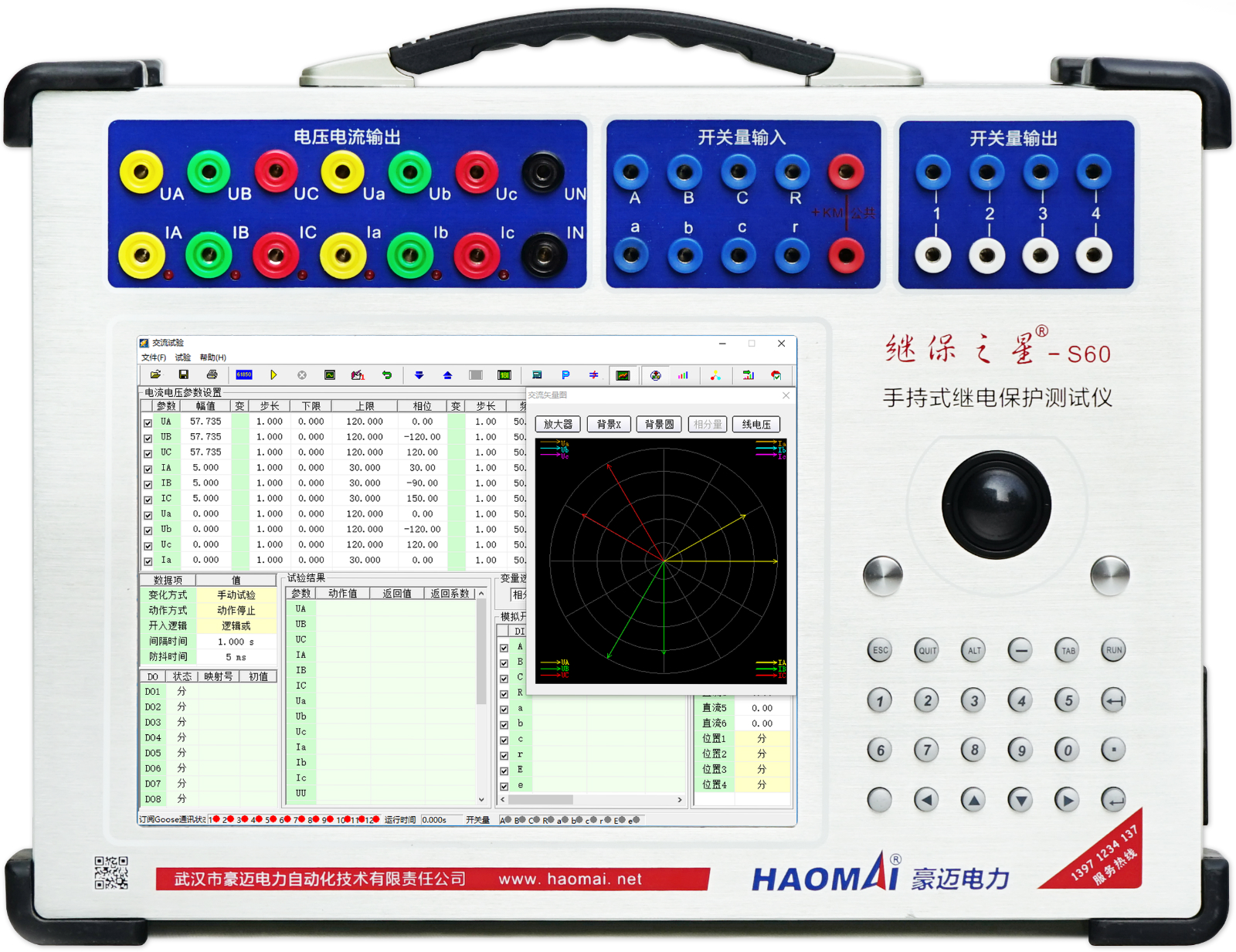

将继保之星-S60 手持式继电保护测试系统的电压输端“Ua”、“Ub”、“Uc”、“Un”分别与保护装置的交流电压“Ua”、“Ub”、“Uc”、“Un”端子相连。 将继保之星-S60的电流输出端“ Ia”、“Ib”、“Ic”分别与保护装置的交流电流“IA”、“IB”、“IC”（极性端）端子相连； 再将保护装置的交流电流“ IA＇”、“IB＇”、“IC＇”（非极性端）端子短接后接到“IN”（零序电流极性端）端子，最后从“IN＇”（零序电流非极性端）端子接回继保之星-S60的电流输出端“In”。
将继保之星-S60的开入接点“A”、“B”、“C”、“R”分别与保护装置的分相跳闸出口接点“跳A”、“跳 B”、“跳 C”以及“重合闸”接点相连，将继保之星-S60的“+KM”与保护装置的公共端相连。 此处线路对应的开关位置在“合位”不考虑开出接线。
在“整组试验”菜单里，试验过程由保护的接点动作情况控制，此次试验包括以下几
个过程： 故障前→故障（跳闸）→正常状态（重合闸）→故障（跳闸后加速）。
△ 试验参数设置

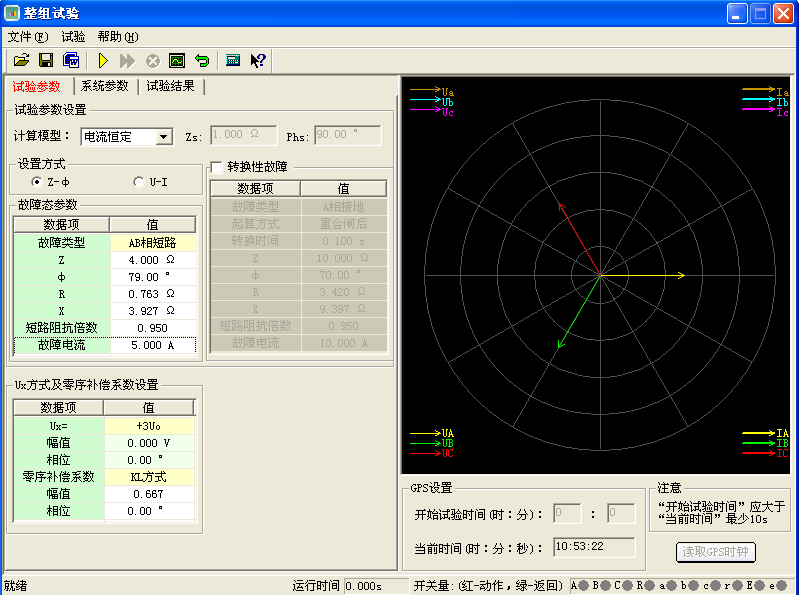

整组试验参数：
1）故障类型： 模拟距离保护，可设为相间距离，AB相短路故障。
2）整定阻抗： 幅值取“相间距离Ⅱ段定值”，设为4.0Ω，相角取“正序灵敏角”，设为“79.0°”。
3）短路阻抗倍数： 故障时的短路点位置，根据继电保护的调试规程，一般取0.95倍，以检查保护动作的灵敏性。
4）故障电流： 设置短路时的电流，一般应保证计算出的短路电压不越限，可设为5.0A。
6） 零序补偿系数： 此处模拟的是相间距离保护，可不关注零序补偿系数。
7）转换型故障： 此处不需要转换型故障，可不勾选。

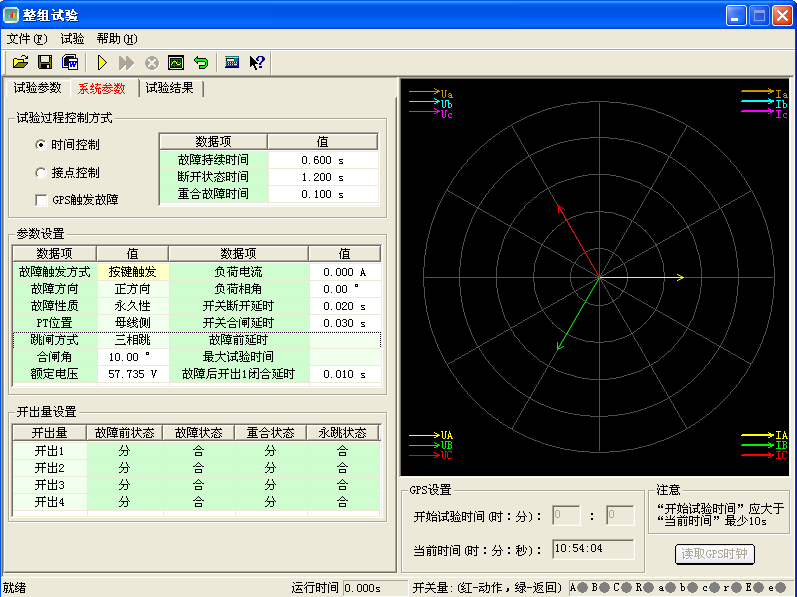

1）试验控制方式： 为方便试验，可选择“时间触发”，通过继保之星-S60控制各个状态的时间。 “故障持续时间”为发生相间故障的时间，此处应大于II段定值保证可靠动作。 “断开状态时间”为故障后的重合状态时间，此处应大于重合闸定值时间，保证重合闸可靠动作。 “重合故障时间”为永久性故障测试仪加量时间，保证重合后继续动作。
2）故障触发方式： 可选择按键触发，该按键一般大于保护的复归时间（含重合闸充电时间），可通过观察保护TV断线灯灭和充电灯亮后再开始触发。
4）PT位置： 根据实际情况，一般安装在母线侧。 跳闸方式可设为三相跳闸。
5）故障起始角： 由于定值同期合闸角为20°，此故障起始角要低于合闸角才能保证可靠动作。
6）额定电压： 可设为57.735V，线路跳闸后的电压。 如果检同期时要检查线路电 压和母线电压必须大于40V。
7）负荷电流： 故障前状态额定电压输出不需要电流输出，可设为0。
8）开关延时： 如果是带模拟断路器试验，建议跳合闸延时至少设置0.020s。
（2）试验操作方法：
开始试验点击右三角按钮或者按键盘上的“运行”“确认”键，继保之星-S60开始输出，先输出空载状态（按键前一直输出正常状态，等待保护复归，重合闸充电完成），然后再输出故障状态，直到保护可靠跳闸，开入接点A、 B、C全部闭合，接着再输出重合闸状态，直到保护重合闸成功，开入接点 R闭合， 最后自动结束试验，根据提示选择是否保存试验结果。
（3）试验结果:
试验结束后开入量会记录试验动作信息和重合闸信息。 保护动作如下图所示：
观察保护动作结果，打印动作报告及动作报文，如下表：
被保护设备： 保护设备 版本号： V1.60 打印时间： 2019-12-13 19:38:29

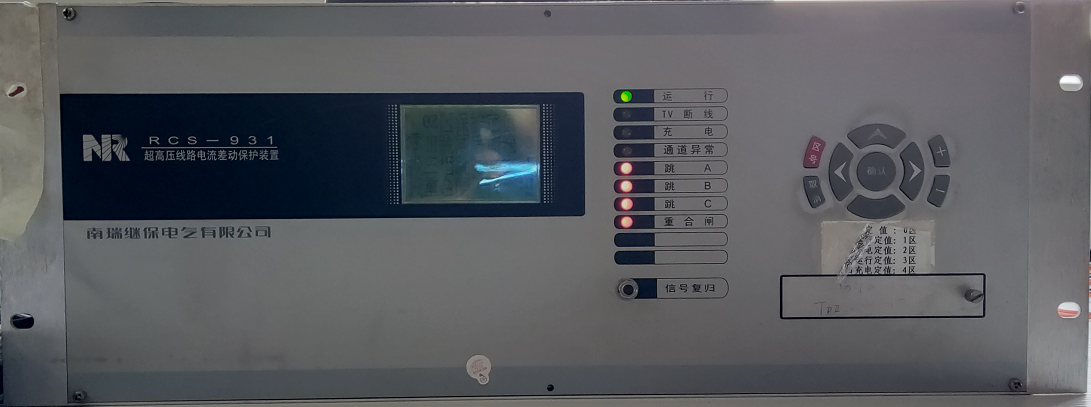

△ RCS-931超高压输电线路成套保护装置——整组动作报告
