针对数字化采样缺点以及GOOSE 跳闸优点，根据继电保护标准化设计规范，电网系统提出一种新模式即常规采样GOOSE 跳闸模式。 常规采样指保护装置直接对模拟量进行数据采样，GOOSE跳闸指保护装置通过光纤与智能终端相连直接发跳闸指令 。 对于此种模式，常规的继电保护测试仪和数字式继电保护测试仪都难以单独实现保护测试，必须使用数模一体继电保护测试仪来完成。 本文以继保之星-7000A 综合型数字式继电保护测试系统对南瑞继保PCS-931A5-DG-N超高压线路保护装置进行差动保护试验。

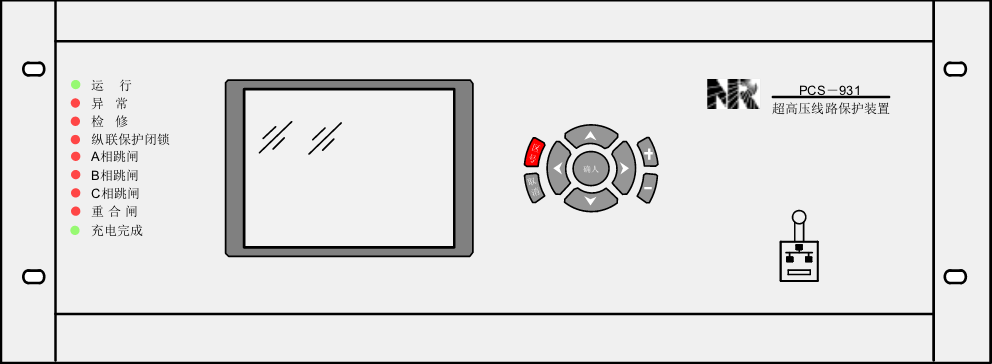

 △ PCS-931保护装置正面

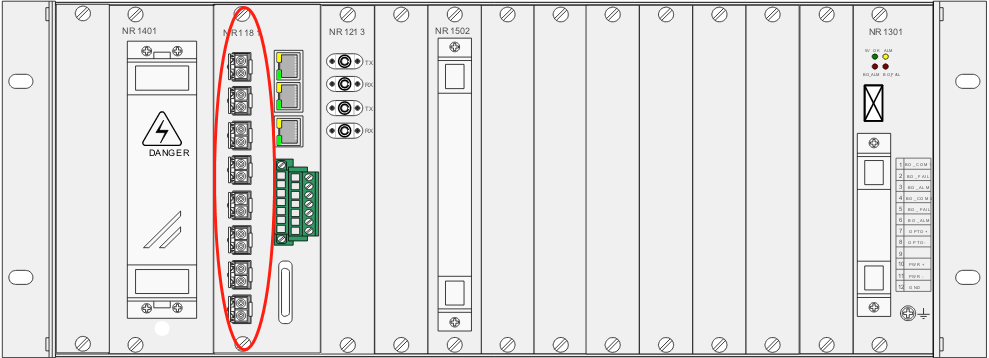

△ PCS-931常规采样GOOSE跳闸背板

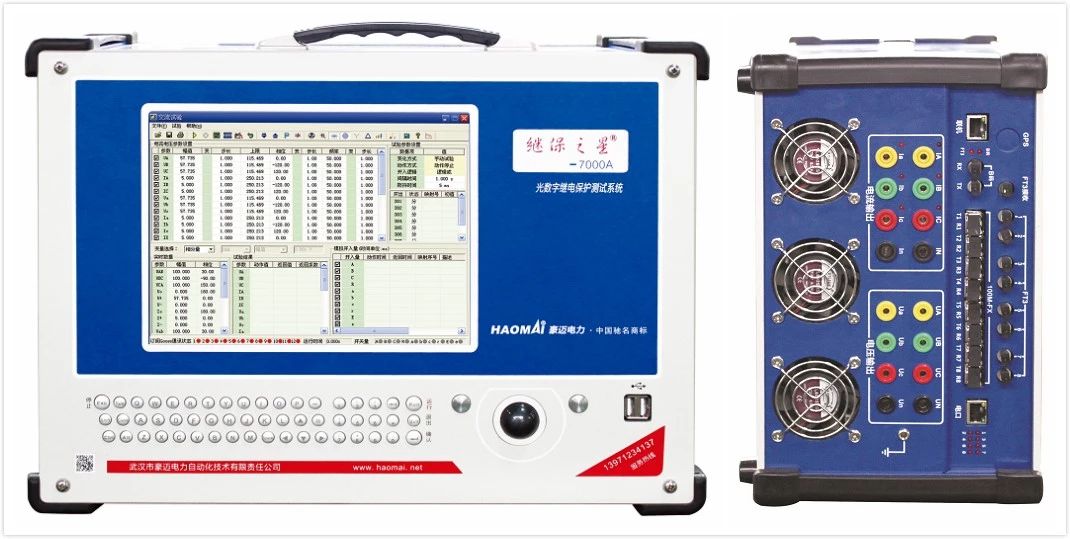

   继保之星-7000A 综合型数字式继电保护测试系统可输出模拟量电流电压信号，同时订阅或发布GOOSE信号，模拟CT/PT二次量输出给保护装置，接收保护装置发出的GOOSE跳闸信号，完成常规采样GOOSE跳闸类保护装置的功能校验。

某智能变电站保护装置采用模拟量采样GOOSE跳闸的方式，线路1A套南瑞保护PCS-931A5-DG-N的线路光差定值为1.0A，使用继保之星-7000A校验差动保护动作并测试出其动作时间。

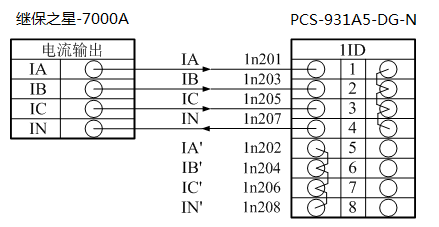

△ 模拟量输出接线示意图

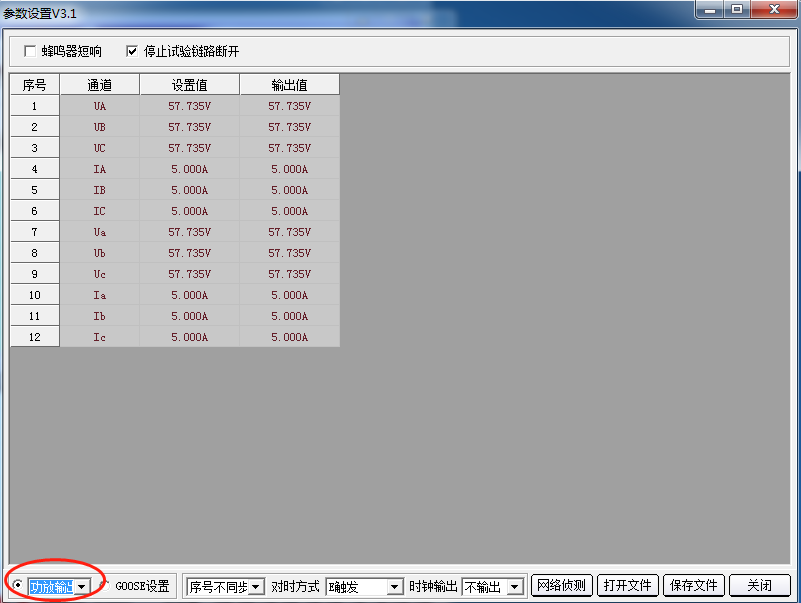

△ IEC61850参数设置

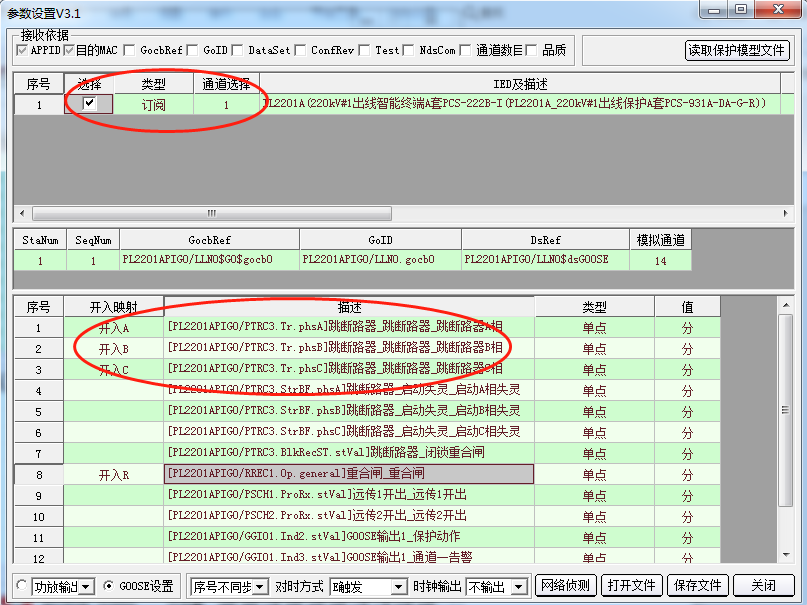

△ GOOSE参数设置

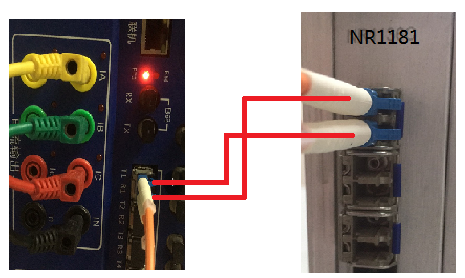

试验前需将通道1差动软压板置“1”，对应的差动保护控制字和重合闸控制字置“1”，通道1光纤改为自发自收，本侧对侧识别码改为一致，以模拟A相故障为例，测试动作时间时差动电流为1.2Id时，试验步骤如下：

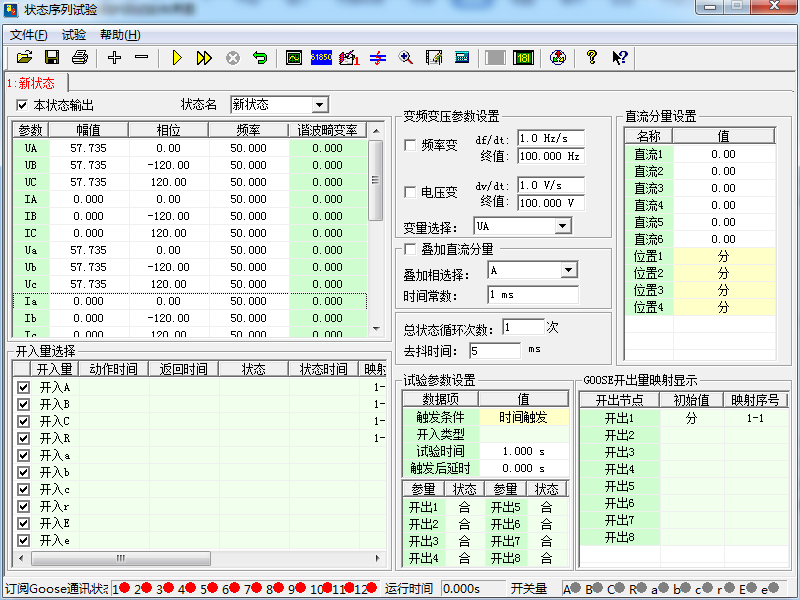

（1）按状态序列工具栏“+”或“-”按键进行添加或删除状态，确保状态数量为2；

表中A相电流幅值由式 I=m*Id/2计算，式中I表示故障相电流幅值，m=1.2。

（3）在工具栏中点击“▶”或按键盘中“run”键开始试验。 观察保护装置面板信息，待“PT断线”指示灯熄灭且“充电完成”指示灯亮起后，点击工具栏中“▶▶”按钮或在键盘上按“TAB”键切换故障状态；

（4）观察保护动作结果，同时在测试仪状态二上接收到开入量A的动作时间为34ms，完成试验打印动作报告。

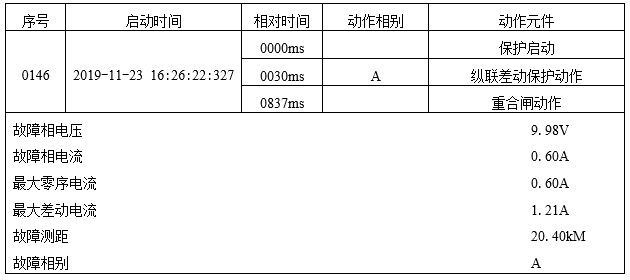

△ 差动保护动作报告
