变电站蓄电池组开路监测及失压补偿解决方案
发布时间:2019/11/28武汉市豪迈电力自动化技术有限责任公司

变电站直流系统是给保护、控制、信号、自动装置、应急电源及断路器分闸、合闸操作提供直流电源的设备。 在外部交流电突然中断的情况下,蓄电池组作为独立的后备电源,给站内的自动保护装置提供可靠的动作电源,使故障及时切除和阻断。

目前,大部分变电站蓄电池组一般处于热备用状态,通常几个月才会对蓄电池组进行一次充放电。 蓄电池组长期在线运行会因个别蓄电池干涸发热、漏液、欠充、过放、内阻增大等原因而造成不易察觉的隐形故障,此时一旦外部交流失电,需要蓄电池组提供能量时,个别蓄电池开路或内阻增大等故障将导致整组蓄电池组满足不了直流母线用电需求,造成直流母线工作异常,继电保护不能及时动作而引起大面积重大事故。 因此,蓄电池组的定期检测和在线监测是非常必要的,是不能忽视的重要环节。

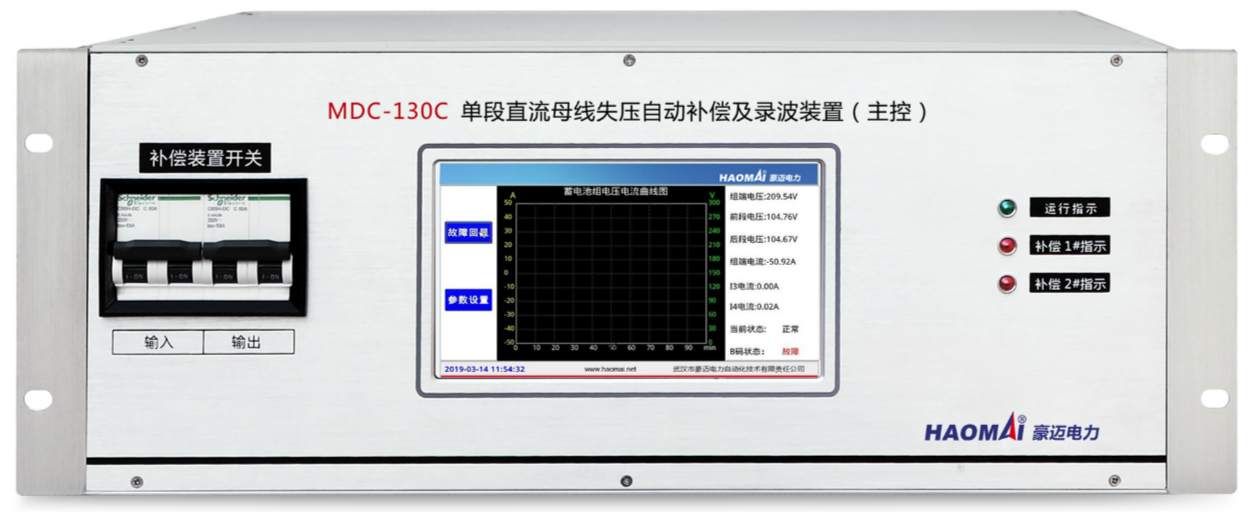

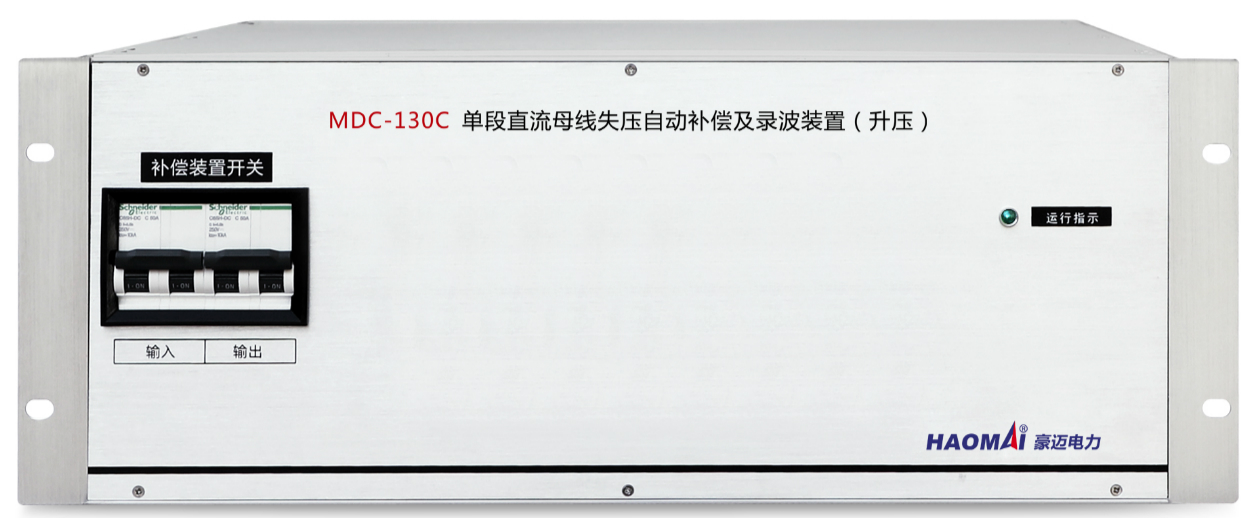

△ MDC-130 蓄电池组开路监测及失压补偿装置

武汉豪迈电力 深入研究蓄电池组工作原理、在线运行特点,结合现场大量运行数据和实际经验,采用创新性原理和先进技术路线,推出MDC-130 蓄电池组开路监测及失压补偿装置,为变电站蓄电池组提供一套带有在线即时性开路监测和失压补偿的完备性解决方案。 该装置实时监测蓄电池组在线运行状态,实时判断其是否开路并及时告警开出。 一旦蓄电池组某一节或几节开路同时外部失电,失压补偿装置可维持直流母线继电保护及时动作,实现了蓄电池组开路故障及时告警,并彻底解决了蓄电池组因开路无法工作的问题,极大提高了直流母线的运行可靠性,减少电力事故进一步扩大。
MDC-130 蓄电池组开路监测及失压补偿装置主要由两大部分组成: 开路监测和失压补偿模块 开路监测模块由实时采集监测、开路判断网络、告警开出等组成; 失压补偿模块由实时采集监测、控制、故障录波、交互式集中显示、B码对时、告警开出等组成,其中故障录波能记录直流母线电压电流跳变或补偿时母线电压电流数据曲线,方便实时及事后对比查看分析。

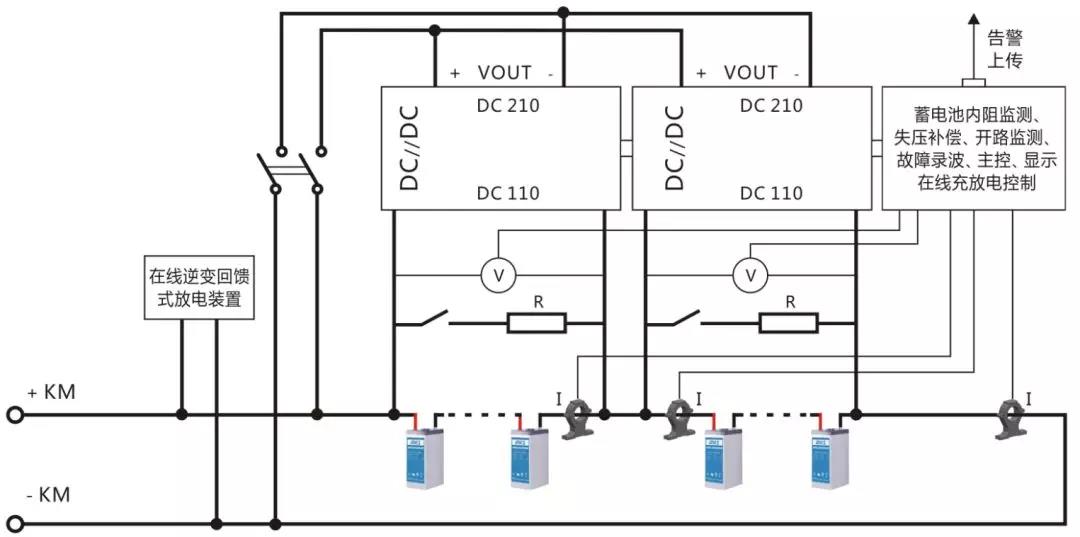

△ 单组蓄电池开路监测及失压补偿原理图

主要功能

1、蓄电池组在线实时开路监测及告警

2、直流母线失压补偿,蓄电池组某节/某段失效或开路时,通过失压补偿装置将良好段电池组能量馈送至直流母线,保障直流母线稳定可靠运行

3、实时采集直流母线和蓄电池组及失压补偿装置的电压、电流、开关量等状态量,记录长达12s的故障过程数据波形,可随时查询回放,亦可拷贝至PC端回放分析

4、常开、常闭两路开路告警接点输出、B码对时

5、支持103、IEC61850通信协议,可与后台通信发送报警报文数据

MDC-130 蓄电池组开路监测及失压补偿装置适用于110kV、220kV变电站新站及老站改造,安装简单方便,不改变原有站内走线,已在全国部分省市变电站 得到广泛应用。 南网广西省某电力公司相关负责人表示,MDC-130A 蓄电池组开路监测及失压补偿装置在使用过程中监测数据准确可靠,实现了蓄电池组实时开路判断告警和直流母线失压补偿,提高了变电站直流母线运行安全可靠性,极大减轻了蓄电池组运维人员工作强 非常感谢广大用户的肯定与支持,武汉豪迈电力将继续苦练内功,不断提升产品的科技含量和技术创新水平,持续为用户创造更大价值。
