进行继电保护装置测试时，继电保护测试仪的开入量与保护装置动作与否、动作时间等息息相关。 现场试验经常会出现继电保护跳了，但继保测试仪未收到动作接点，检查开入接线、保护动作均良好，单独短接开入量进行测试时也显示正常。 针对此类问题，我们可以从开入量的原理入手进行分析。

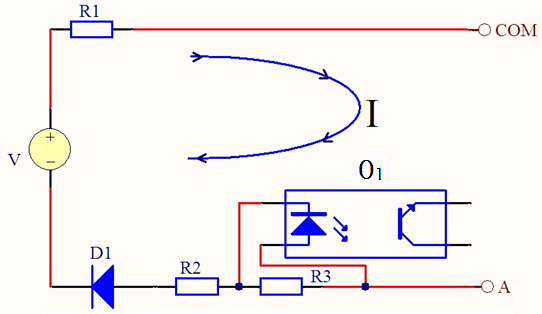

  △ 图1  开入量端子原理图

此电路的工作原理： O₁最小导通电流为I_min，最大工作电流为I_max，回路电流为I，当I≥I_min，时，O₁导通，I＜I_min时，O₁不通，当I＞I_max时，电路烧坏。 下面我们以不带电位接点（图 2）和带电位接点（图3）两种情况进行说明。

直接从保护装置跳闸端子接线，未引入直流电源回路。 试验时可能会出现两种接法：

1、取1、2两点接入测试装置的开入量COM、A，由于无电位，两点接线可以任意交换。 此时，若开关为分，电路开路， I=0，光耦不通。 当保护装置给出跳闸信号时，图中开关会由分到合，此时 ，（U1、R1、R2的值固定）光耦导通，测试装置记录动作。 此种接法进行测试时通常不会出现异常。

2、当从1、3两点接入时，回路中多串入一个电阻R，此时 ，电流I的大小取决于R，R越大，I越小，当R足够大导致I＜I_min时，光耦不通，测试仪无法检测到动作。 但实际上测试仪无故障、保护装置无故障，而是接点选点不对。

1、COM接点1，A接点2，此种情况开关未闭合时电流 ，其中U2为系统电压，110V或220V，U1为测试装置内部电压，一般为24V，此时电流I＜0，光耦不通。 保护跳闸，开关闭合时，开关两端电压为 0V，此时电流 ，光耦导通，测试装置记录动作。

2、COM接点1，A接点3，此种情况开关未闭合时电流 ，光耦不通。 当保护跳闸，开关闭合时，开关两端电压为 0V，此时电流 ，光耦还是不通，测试装置无法记录动作，因此此种接法错误。

3、COM接点2，A接点3，此种情况开关未闭合时，电流 ，若R较小，能使I≥I_min，则光耦导通，当保护跳闸，开关闭合时，电阻R上的电压U_R=U2，电流 ，光耦不通。 这样光耦由通变为不通，状态有变化，测试装置能正常记录动作时间。 若 R较大，使得开关未闭合时电流 ，光耦不通，此种情况无论开关是否闭合，光耦均不通，测试装置无法正常记录保护动作。 因此此种接法和不带电位的第二种接法一样，能否正常测试均取决于 R的大小，一般不建议采用。

除此之外，还有其他接线方法以及纯电位高低的测试，其原理和以上列举的基本类同，不再赘述。

综上所述，现场试验时，无论是不带电位接点还是带电位接点，接线尽量采用两种情况下列举的第一种接线方式，通常不会出现异常。 无法正常记录时，可以甩开保护接线，在测试装置运行时用短接线直接对 A和COM短接，若测试装置能正常记录动作，则可以排除继保测试仪的故障。
