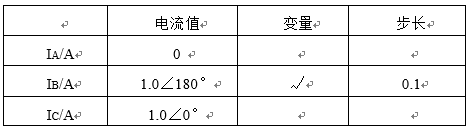

试验参数设置界面如图3所示（本试验设定母差电流定值为0.3A举例）

（1）计算大差比率系数高值。 计算方法如下：

（2）计算小差比率系数低值。 计算方法如下：

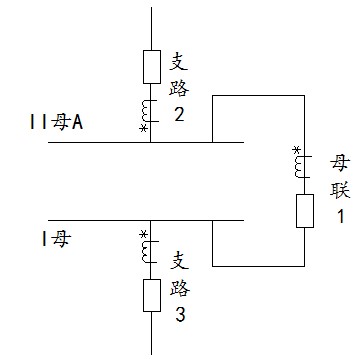

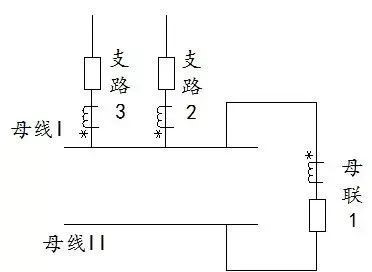

选取支路2挂II母A，支路3挂I母，母联开关1在分位，将母联1、支路2、支路3的SV接收软压板置“1”，其余SV软压板置“0”，母联1互联软压板置“0”，分列软压板置“1”，配置完成各间隔的SV。 继保之星-1600 IA相电流映射为母联IA相电流，IB相电流映射为支路2的IA相电流， IC相电流映射为支路3的IA相电流，示意图如上图2所示。

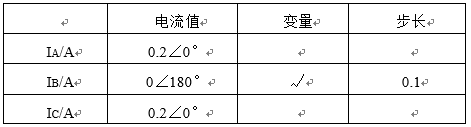

试验参数设置界面如图4所示（本试验设定母差电流定值为0.3A举例）

在工具栏点击“▶”或按键盘“run”键开始试验，此时保护不动作，持续按住键盘“▲”增大IB值，观察保护装置面板指示灯，直到“母差动作”指示灯亮，记录IB的电流值，此时IB应为1.9A。 由于此时母联未加电流，I母和II母小差系数均为1，满足小差高值0.6的条件，当大差低值再满足条件时，比率差动元件就会动作。

计算大差比率系数高值。 计算方法如下：

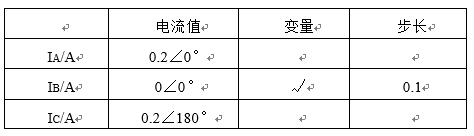

试验参数设置界面如图6所示（本试验设定母差电流定值为0.3A举例）

在工具栏点击“▶”或按键盘“run”键开始试验，此时保护不动作，持续按住键盘“▲”增大IB值，观察保护装置面板指示灯，直到“母差动作”指示灯亮，记录IB的电流值，此时IB应为0.6A。 由于此时II母上未挂支路，大差比率系数为1，满足大差低值0.3的条件，当小差高值再满足条件时，比率差动元件就会动作。

计算小差比率系数高值。 计算方法如下：

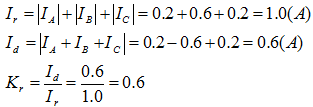

计算所得的K值0.6与目标值0.6一致，试验合格。
