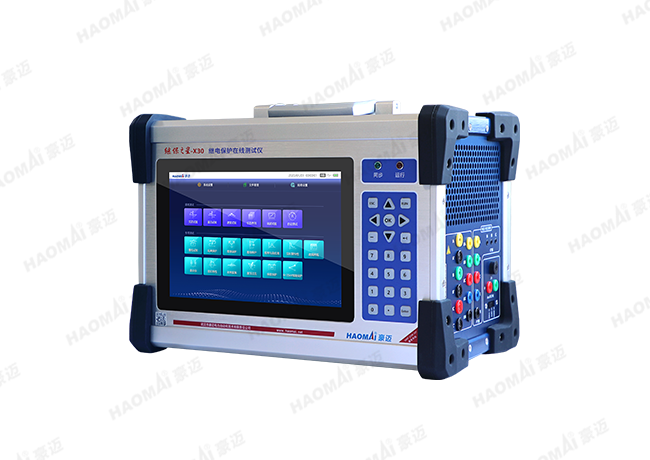

继保之星-X30 在线式继电保护测试仪
——更适用于单套保护装置不停电测试
装置既可以作为普通继电保护测试仪使用，也可以在线实时监测PT电压、CT电流同步输出测试保护装置，实现保护装置不停电测试。对于在线运行的重负荷线路，保护装置不宜断电检修，但需要验证保护的逻辑功能，使用继保之星-X30 继电保护在线测试仪可以在实时监测保护二次回路的情况下对保护装置进行在线逻辑验证，当真实故障发生时装置可迅速将二次回路接入保护装置，不影响保护装置逻辑判断执行。
- 产品特点
- 技术参数
- 应用案例
- 相关下载
- 相关视频
产品特点
- 内置工控机 主机为高性能工控机，直接运行安全性能更优的Linux操作系统。功能强大，安全稳定可靠。

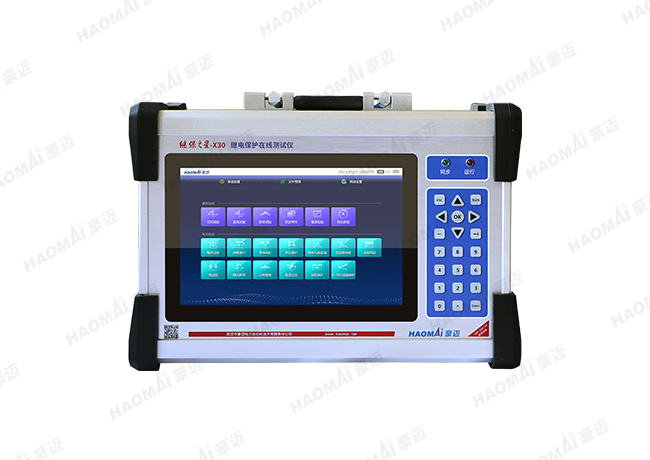

- 单机操作方便 装置采用10.1寸1280*800高分辨率屏，电容式全触控操作，主要输出信息、控制信息一屏展示，操作方便快捷。
- 双操作方式 除了单机直接操作进行试验外，装置还可以外接笔记本电脑进行试验，两种方式功能完全相同。
- 高性能主控 采用最新型工艺SOC控制，运算速度快，实时处理能力强，传输频带宽，控制高分辨率D/A转换，输出波形精度高，失真小，线性好。
- 线性功放输出 采用模块式线性功放，性能卓越。功率大，可靠性高，保证了从小电流到大电流全程都精度优良，纹波干扰小。

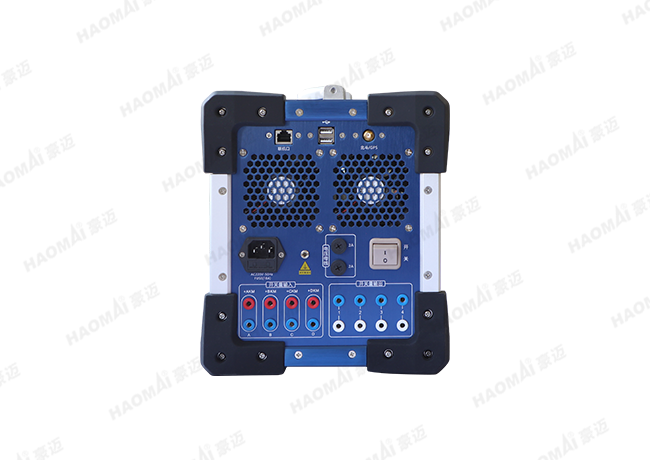

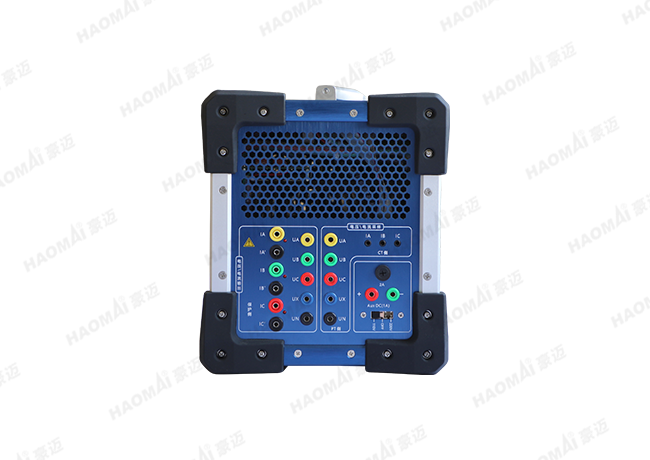

- 接口丰富 装置面板带有USB口、网口通信接口等，方便数据存取及软件升级，亦可外接鼠标键盘等其它设备。
- 对时控制功能 支持北斗/GPS对时方式。可双侧对时同步测试，进行光纤纵联差动保护试验等。
- 独立直流电源 具有一路大功率110V/220V可切换的直流电源输出。
- 完善的自我保护 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动，软件故障诊断及输出闭锁等功能。
- 轻小型一体化结构 采用先进技术及元器件材料，专业化结构设计，装置体积小，重量轻，功能全，便于移动试验。
- 支持保护装置的一键自动测试 测试主机与测试仪之间支持WIFI、蓝牙连接，可实现测试主机对测试仪的远程控制。
- 高精度模拟量采集 支持4相电压3电流高精度采集，实时监测越限判断。
- 在线测试功能 支持保护装置在线测试，实时监测二次回路电压电流，尤其适用于110kV及以下电压等级单套保护装置不停电测试。
技术参数
|
交流电流输出 |
|
|
通道数量 |
3路独立模拟量输出 |
|
输出幅值 |
交流0~35A |
|
输出精度 |
±1mA（I≤1A）；±0.1% （1＜I≤35A） |
|
每相输出功率不小于 |
100 VA |
|
输出频率 |
0~1200Hz可调，分辨率0.001Hz |
|
|
±1mHz（10~65Hz） |
|
|
±10mHz（65~450Hz） |
|
|
±20mHz（450~1200Hz） |
|
幅频特性(I≥1A) |
≤±0.5%（10~450Hz）；≤±1%（450~1200Hz） |
|
输出相位 |
0 ~ 360°可调 |
|
交流电压输出 |
|
|
电流输出 |
0～±15A/相 |
|
输出精度 |
0.1级（-0.5~-15A或0.5~15A） |
|
交流电压输出 |
|
|
通道数量 |
4路 |
|
输出幅值 |
交流0~125V；±5mV（U≤5V） |
|
|
±0.1% （5V＜U≤125V） |
|
输出精度 |
±1mA（I≤1A）；±0.1% （1＜I≤35A） |
|
每相输出功率不小于 |
80 VA |
|
输出频率 |
0~1200Hz可调，分辨率0.001Hz |
|
|
±1mHz（10~65Hz） |
|
|
±10mHz（65~450Hz） |
|
|
±20mHz（450~1200Hz） |
|
输出相位 |
0 ~ 360°可调 |
|
直流电流输出 |
|
|
通道数量 |
3路独立模拟量输出 |
|
输出幅值 |
-10A ~ +10A |
|
输出精度 |
±0.2% |
|
直流电压输出 |
|
|
通道数量 |
4路 |
|
输出幅值 |
-160V ~ +160V |
|
输出精度 |
±0.2% |
|
交流电压采集 |
4路 AC 0-120V；采样精度0.5% |
|
交流电流采集 |
3路 AC 0-5A；采样精度0.5% |
|
开入开出 |
4个快速开出，4个开入 |
|
通讯口 |
1个RJ45网口，2个USB口，1个SMA口，支持北斗/GPS |
|
辅助直流 |
1路直流输出DC110V/1A或DC220V/0.5A |
|
规格 |
|
|
尺寸 |
369 * 217 * 252 mm³ |
|
重量 |
17.5kg |
