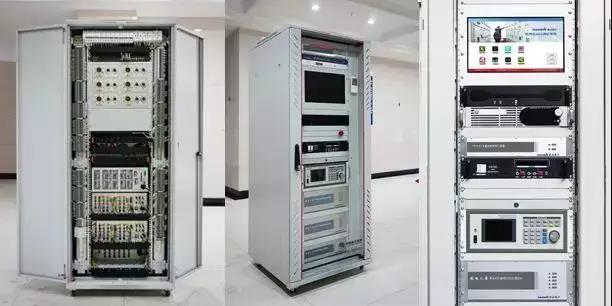

▲ HDTS-4000 配电终端自动化检测平台

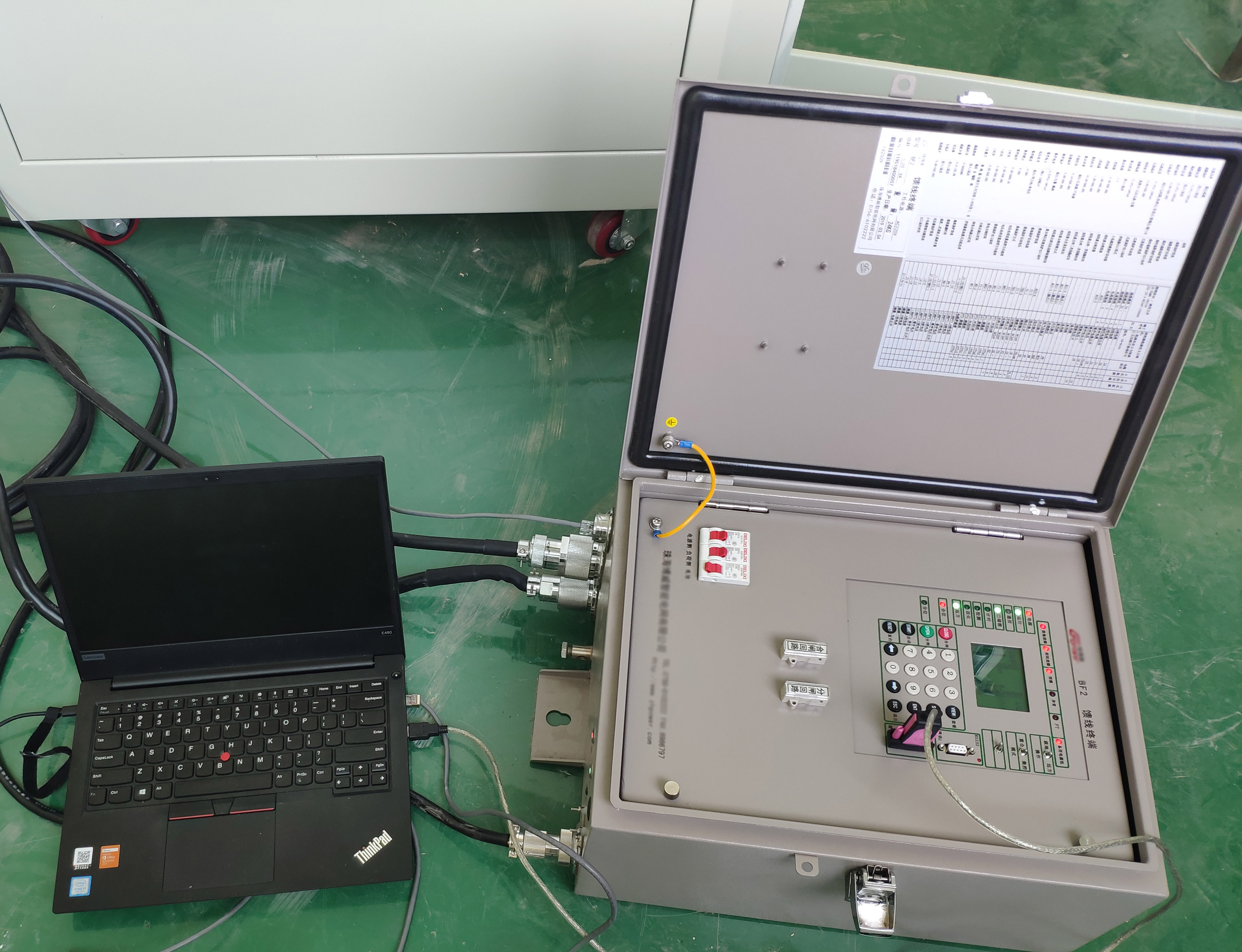

▲ BF2  馈线终端

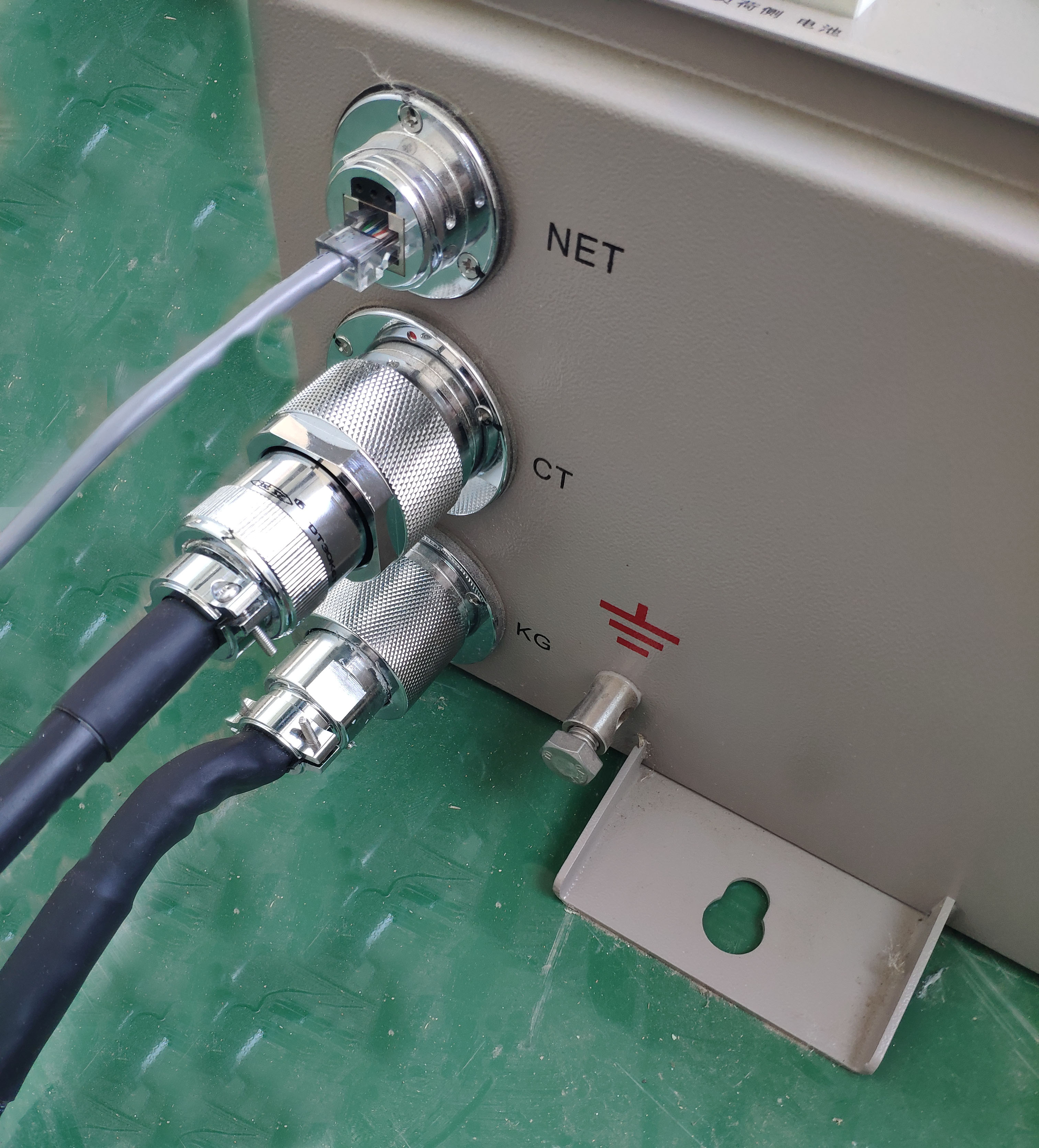

2）FTU通讯网口连接平台交换机网口，FTU标准26路航插插入平台背后航插口 ；

3）电压航插外接平台端子排；

将FTU内部设置完成的点号与测试平台点号对应。 测试仪的点号为标准十六进制码（遥测的4001H代表遥测点号1，遥信点号0001H代表遥信点号1，遥控6001H代表遥控点号1）。

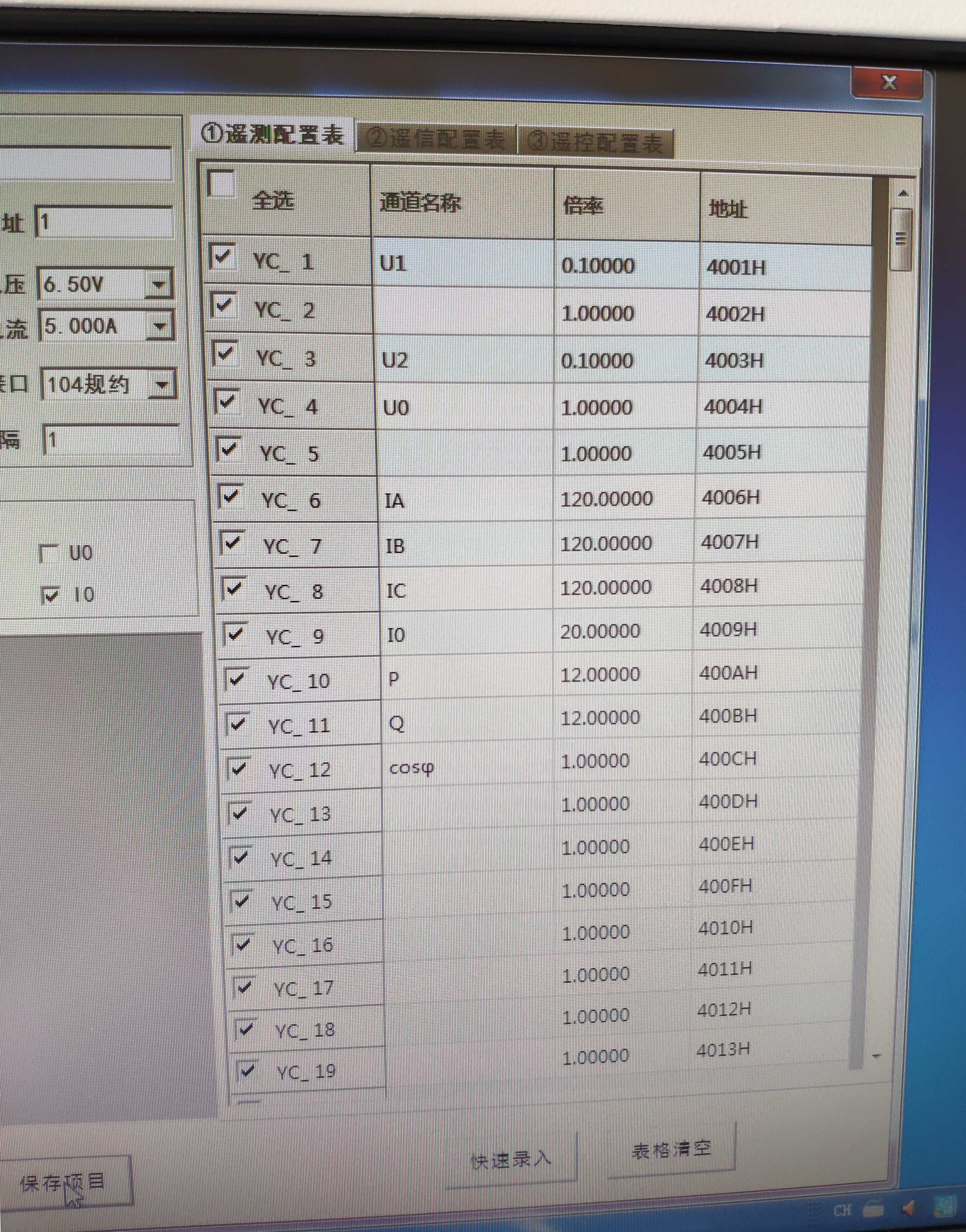

▲  遥测点表配置（遥信、遥控点表类推）

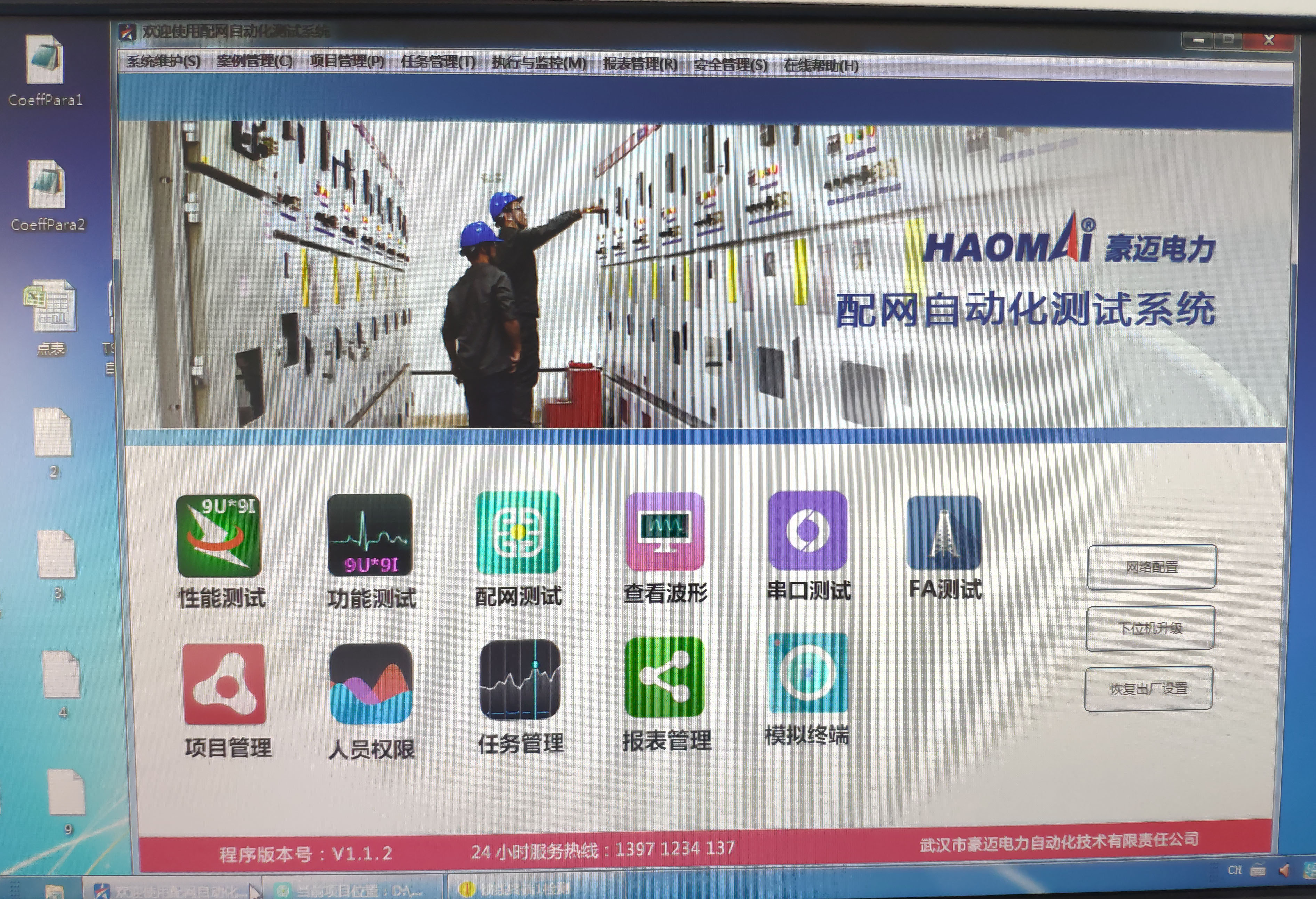

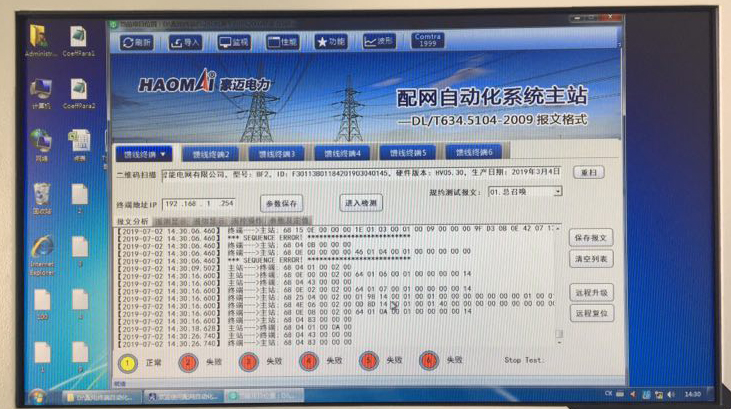

  7）进入性能界面加量或者手动分合闸，然后进入监视界面监视FTU遥信、遥测、遥控实时状态及变位。 （此操作可手动验证三遥试验是否成功，相关配置是否正确）

8）点击进入检测，进入自动化检测程序。
