高质高效!换流站检修法宝之——换流阀现场测试仪
发布时间:2019/08/01武汉市豪迈电力自动化技术有限责任公司

​随着远距离输电线路的建设,以特高压电网为骨干网架的坚强智能电网加快发展,跨区输电规模得以持续较快增长,在更大范围内优化配置资源的效益日益显现。

换流站是高压直流输电系统中重要的一环,为直流电和交流电相互转换提供场所,配备换流阀、换流变压器、平波电抗器、交流开关设备、交流滤波器及交流无功补偿装置等。 为了提升电网运行性能,保证供电稳定,换流站每年都要进行年度检修,其中换流阀检修是重中之重。 换流阀检修时需要对每个晶闸管级进行阻抗测试、短路测试、低电压触发测试等,晶闸管级单元数量庞大且试验项目颇多,但市场上大多换流阀测试仪无法匹配不同类型的换流阀,操作繁琐,工作量巨大,给现场检修工作带来诸多不便。

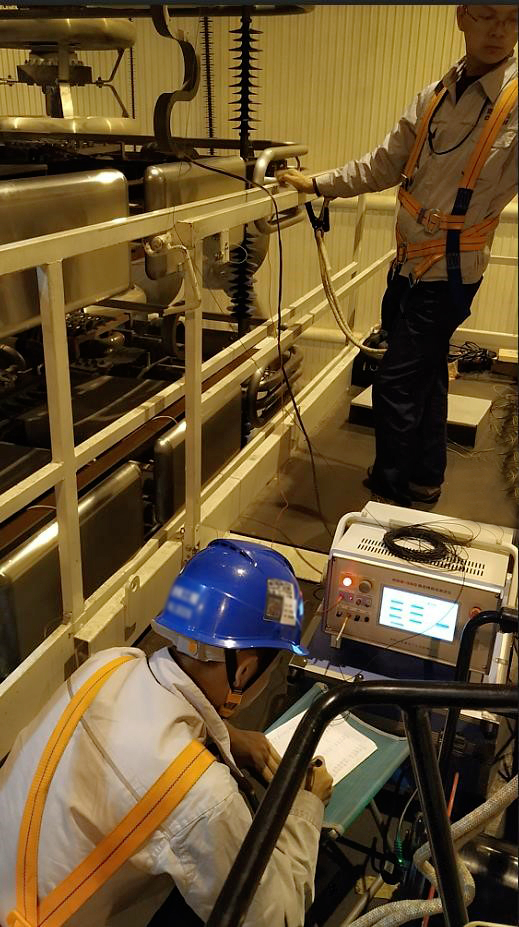

▲ ±660kV换流站运维人员在进行换流阀检修

武汉豪迈电力 结合先进微机和电力电子技术,研发了用于检测高压直流阀性能的专用设备——HMVTE-2000 换流阀现场测试仪,可满足多种换流阀(适用于国内大部分换流阀,特殊换流阀可根据需求定制开发)的阻抗测试、短路测试、低电压触发测试,以及换流阀的分压补偿校准试验,便携式机箱设计,重量轻、体积小、方便移动。



阻抗测试: 分别测试晶闸管级两端在DC、100Hz、10kHz频率的阻抗值是否合格,所测阻抗值须在技术规范要求误差范围内。

短路测试: 对晶闸管级施加380V rms的工频电压,持续时间40周波,测试晶闸管级是否短路。

低电压触发测试: 对晶闸管级施加380V rms的工频电压,通过触发光纤向晶闸管级控制单元或VTE控制设备发送触发信号,检测回报光纤信号、晶闸管级的电压和电流,判断低压触发试验测试是否合格。

分压补偿校准试验: 针对换流阀的分压补偿校准试验是对门极分压补偿板的校准,分别实现低频段与高频段校准,保证整个分压系统通带内具有精确的频率特性。
