HTS-33 继电器特性实验测试仪主要用于检测继电器正常动作的电压范围、各种类型继电器的启动电压、常开常闭触点的动作时间，快捷设置正常欠压超压界限、测试结果判断等，可同时对多台继电器进行测试，测试结果独立判断。

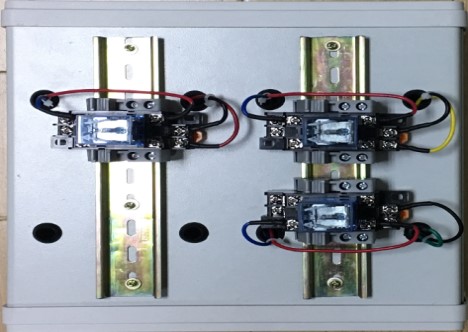

HTS-33 继电器特性实验测试仪配置专用导轨，在测试多个继电器时，将继电器依次插入导轨底座，继电器电源端与HTS-33 输出端连接，线圈端与HTS-33 开出量连接。

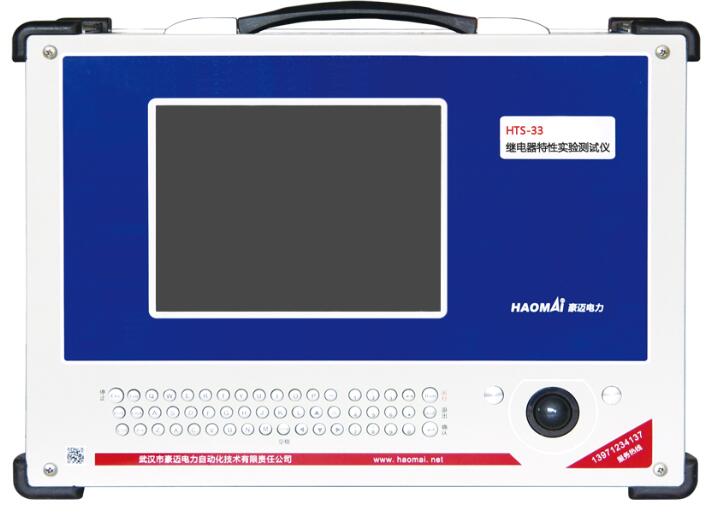

▲ HTS-33 继电器特性实验测试仪

试验过程：

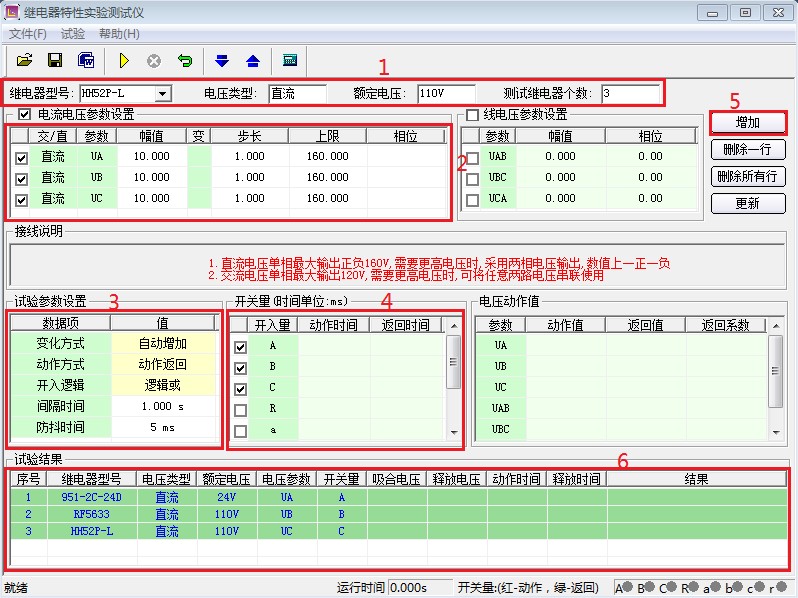

1、选择继电器型号，在“测试继电器个数”栏输入数量，最多为“3”。 勾选“电流电压参数设置”项，选择继电器输出相，“开关量”列表中，选择继电器对应的开入量。 例如： 继电器A，对应输出相UA，开入量A，则勾选UA相，开入量A。 点击“增加”按钮，在“试验结果”列表中添加继电器A所有数据。 其它继电器依次添加。

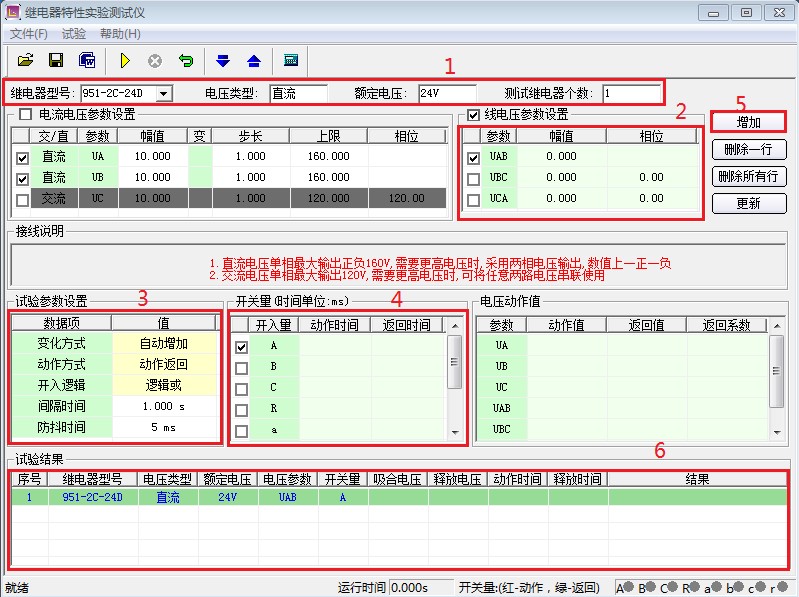

2、若交流输出电压大于120V，直流输出电压大于160V，HTS-33接线时电压输出方法，可按照说明书“交直流最大电压电流输出”设置。 继电器型号添加时先勾选“线电压参数设置”项，选择继电器输出相，“开关量”列表中选择继电器对应开入量，点击“增加”按钮，添加至“试验结果列表中”。

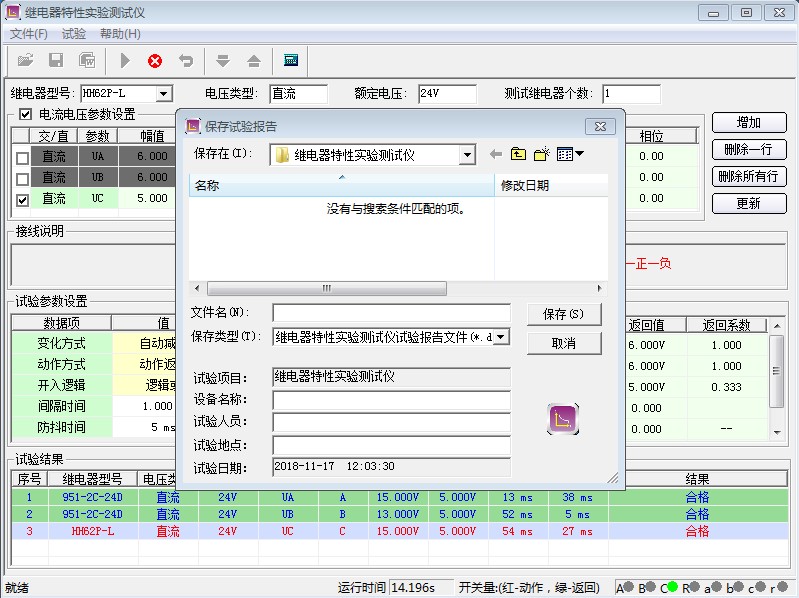

3、点击“开始试验”按钮，多个继电器将自动测试。 试验完成后，弹出保存对话框，在对话框中输入报告保存名称，自动保存为.doc格式文件。

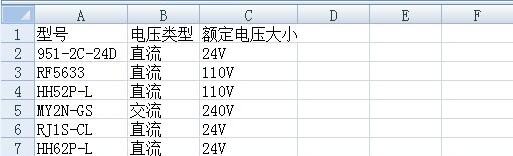

4、添加新型号继电器： 打开Files文件夹-Para文件夹-继电器特性试验测试仪-template.xls模版，在Excel模版添加对应的继电器型号、电压类型、额定电压，新型号的继电器将自动添加至软件，试验时可直接选择型号。
