​目前智能变电站大多为传统互感器加合并单元的配置，合并单元将传统互感器输出的模拟量电流电压信号转化成数字量的电流电压信号供数字保护使用，实际转化过程中存在一定的误差。 本文讲述如何使用继保之星7000 综合型数字式继电保护测试系统进行合并单元的角差、比差和时差等精度测试。

合 并单元主要分为两 种： 1）母线PT合并单元： 采集模拟量电压输出数字量电压信号。 2）线路合并单元： 级联母线PT合并单元数字信号以及模拟量电流信号，输出合并后的9-2电流电压信号。

1）软件主界面点击合并单元试验界面。

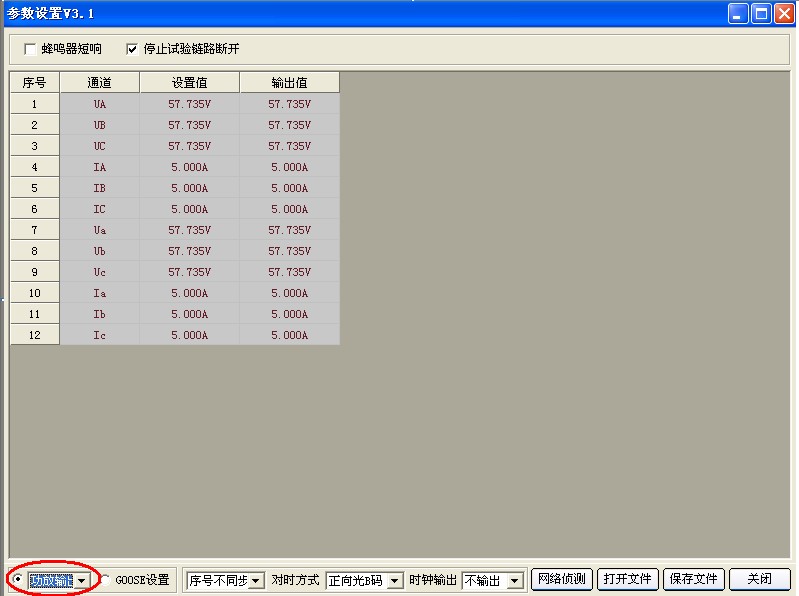

2） 点击标题栏中“61850”按键，进入参数设置界面，选择左下角“功放输出”，表示继保仪输出为模拟量电流电压信号，然后直接点击右下角关闭即可。

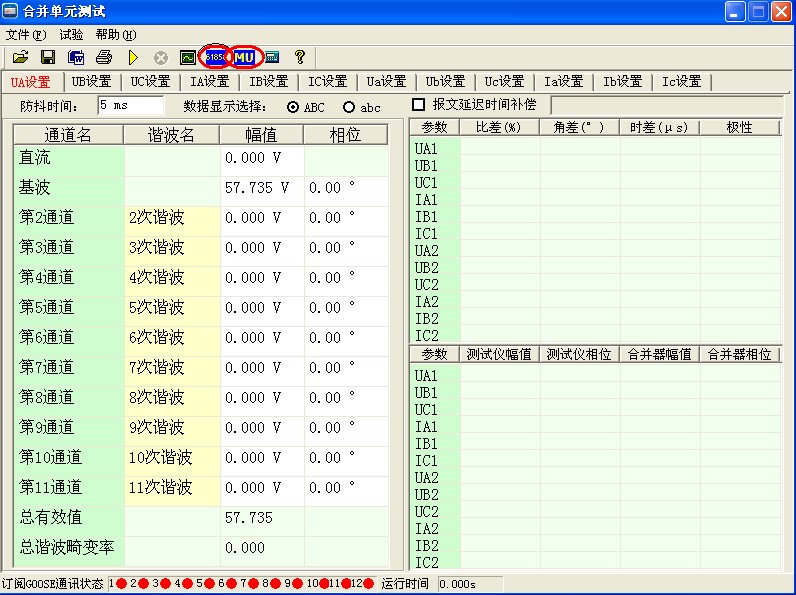

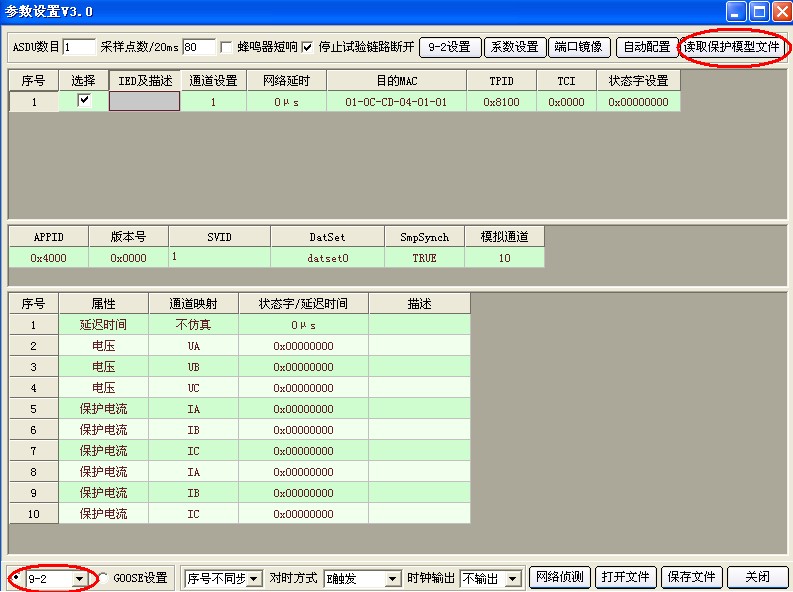

3） 点击标题栏中“MU”按键，进入参数设置界面。

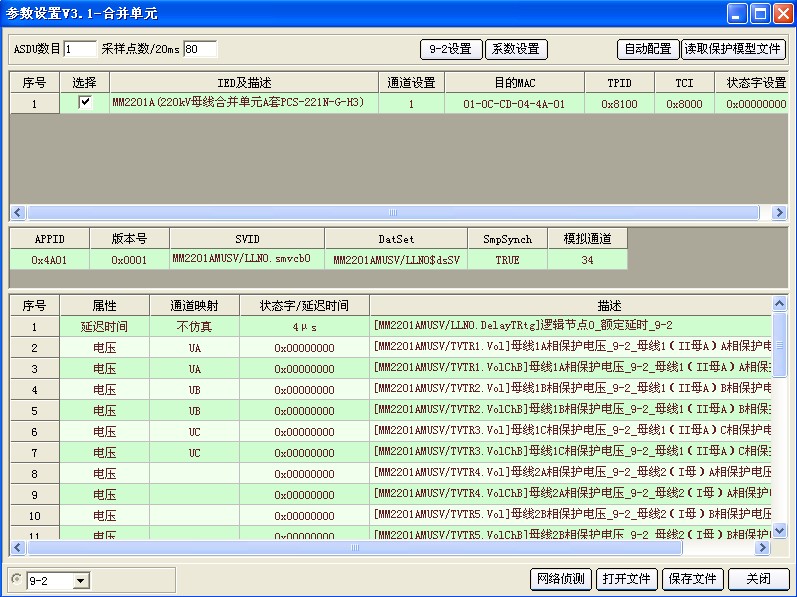

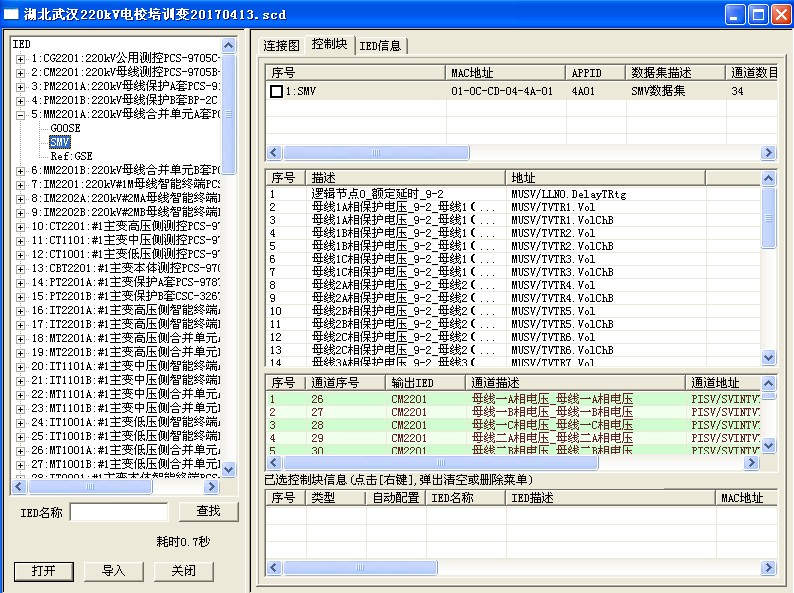

此界面需要配置母线PT合并单元输出的数字信号配置给继保仪，点击上图右上角“读取保护模型文件”导入此合并单元输出SV控制块。

4）勾选右侧SMV方框，点击“导入”后关闭。

界面说明：

ASDU数目： 每帧报文中包含的采样点数目，最大为10；

采样点数/20ms： 20ms时间中采样点数目；

 9-2设置： 对报文信息进行加密处理，一般试验时不需要勾选四个选项。

系数设置： 配置对应通道的一次、二次额定值（CT、PT变比），参考值与采样值默认，在进行数字信号时切忌不能勾选“功放输出设置”选择。

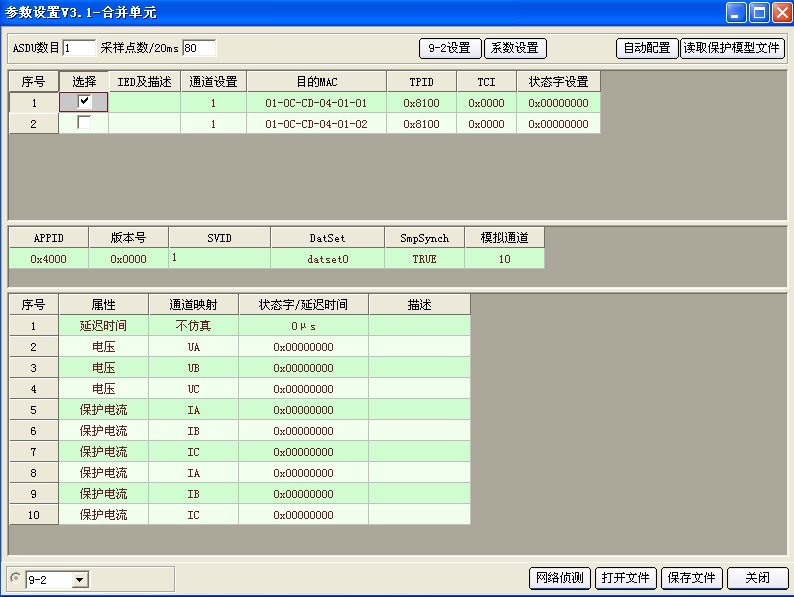

5）手动配置通道映射UA、UB、UC对应描述为所加母线电压，通过此时刀闸位置确定具体母线，也可以选择自动配置通道映射，但需手动修改不需要的通道映射，相对比较麻烦。 通道设置时选择与实际输出光口对应的端口号， 配置完成后如下图所示。

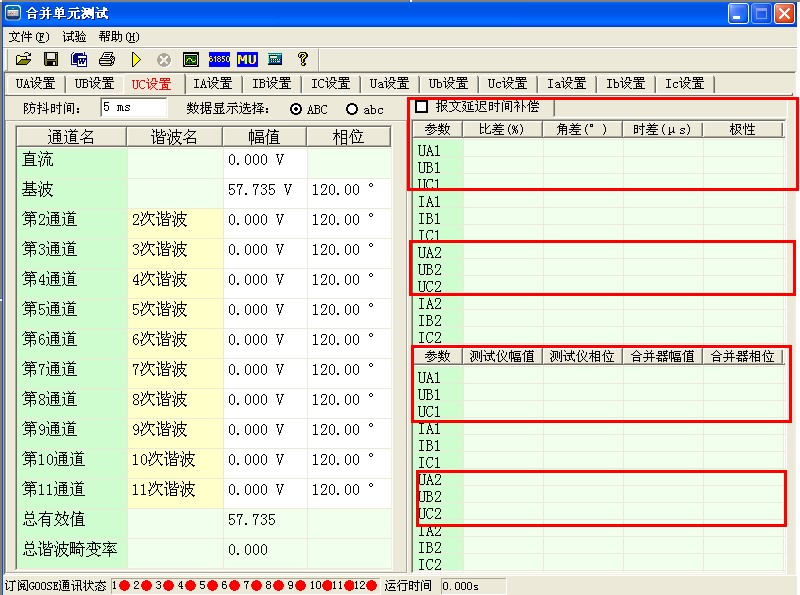

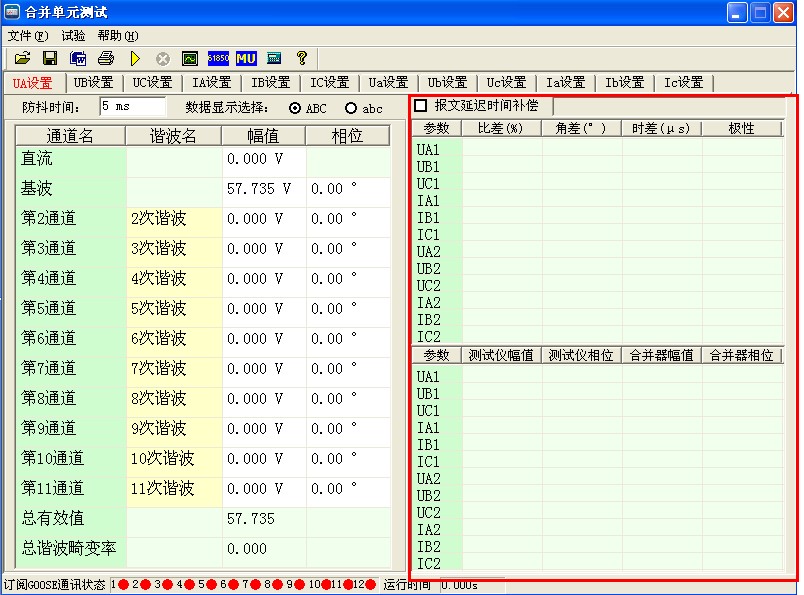

6）点击右下角“关闭”即完成所有配置，接一组电压信号电缆和一根数字信号光纤，设置对应的UA、UB、UC基波电压值（默认57.735V）即可开始试验，其他谐波通道可以不设置。 开始试验后下图红框内显示试验结果。

1） 软件主界面点击合并单元试验界面。

2）点击上图标题栏中“61850”按键，进入参数设置界面，选择左下角“9-2”。

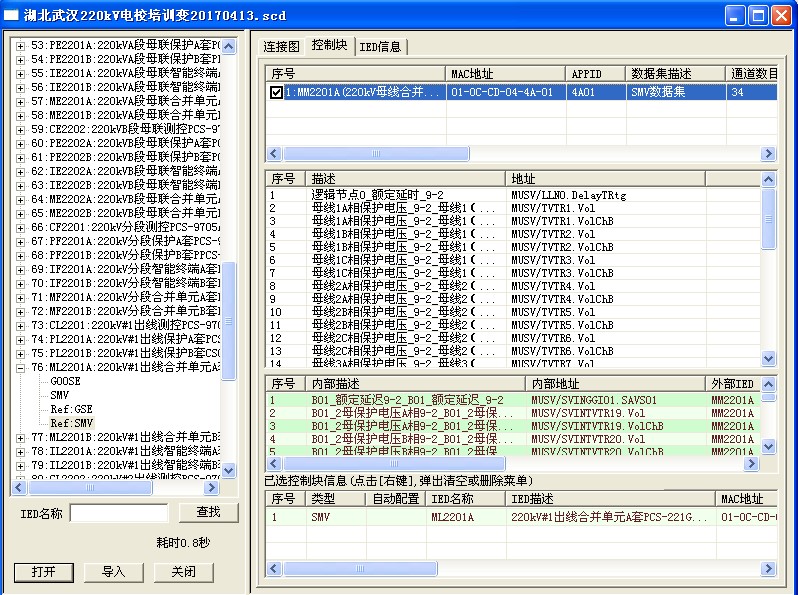

3） 读取保护模型文件需要导入级联母线PT合并单元的配置文件。

注意： “Ref： SMV”表示此出线合并单元是接收母线合并单元发出的数字电压信号，“SMV”表示此出线合并单元发送出去的数字电压电流信号，切勿导错控制块。

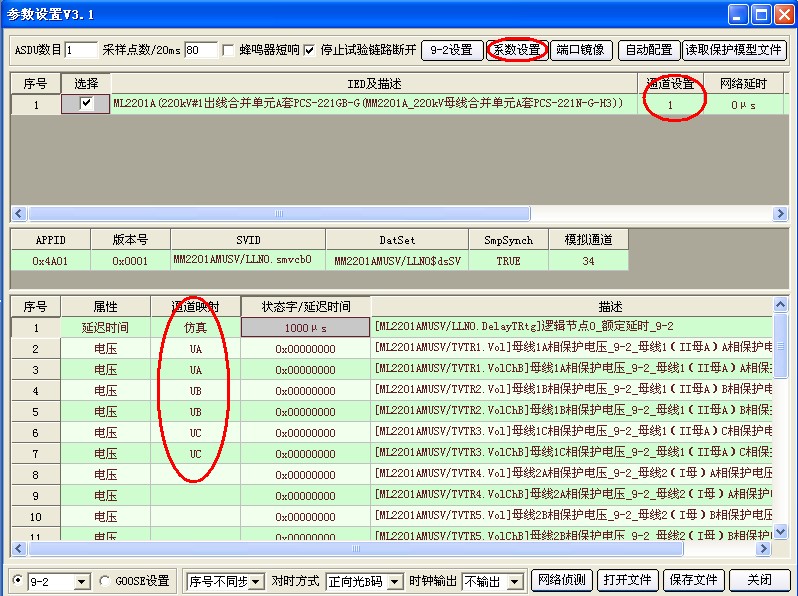

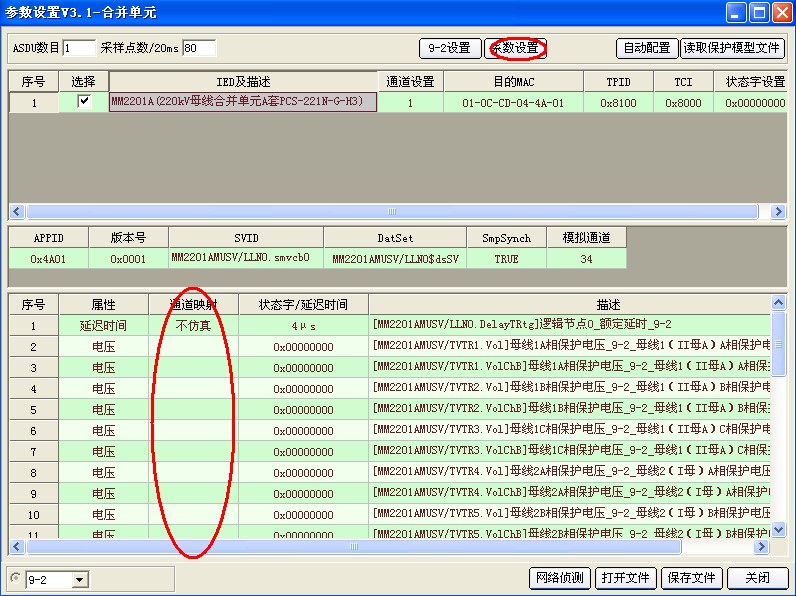

4）导入并关闭上图界面后进行61850界面配置。 注意下图标红的三处设置。

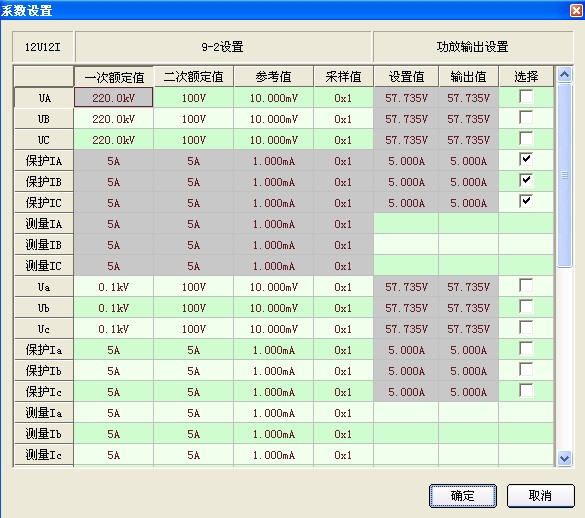

系数设置： 如下图，电压数字信号按照实际变比设置一次额定值，电流信号为模拟量勾选“功放输出设置”，表示此通道为模拟量输出，实现电流电压混合输出配置。

通道设置： 输出通道为9-2方口，任意选择一个与设置的通道口相匹配。

通道映射： 手动配置通道映射UA、UB、UC对应的描述为所加母线电压，通过此时刀闸位置确定具体母线。

延迟时间： 此延迟时间为母线PT合并单元的额定延时，由于此时是通过继保仪模拟的时间加入到线路合并单元中，所以需要在此设置通道1仿真1000us（不同厂家此时间不一样，需要与合并单元厂家确认或通过合并单元测试仪测出时间）。 若此通道延时未设置，部分厂家的线路合并单元将提示“级联异常”，导致无法采样到数字电压值。

其他设置默认，设置好以上四项即可点击关闭，完成继保仪的61850输出配置。

5）进行MU配置。 点击合并单元试验界面工具栏中的“MU”，如下图所示。

读取保护模型文件后进入合并单元的输出配置（继保仪的数字信号输入配置），如下图：

注意： “Ref： SMV”表示此出线合并单元是接收的母线合并单元发出的数字电压信号，“SMV”表示此出线合并单元发送出去的数字电压电流信号，切勿导错控制块。

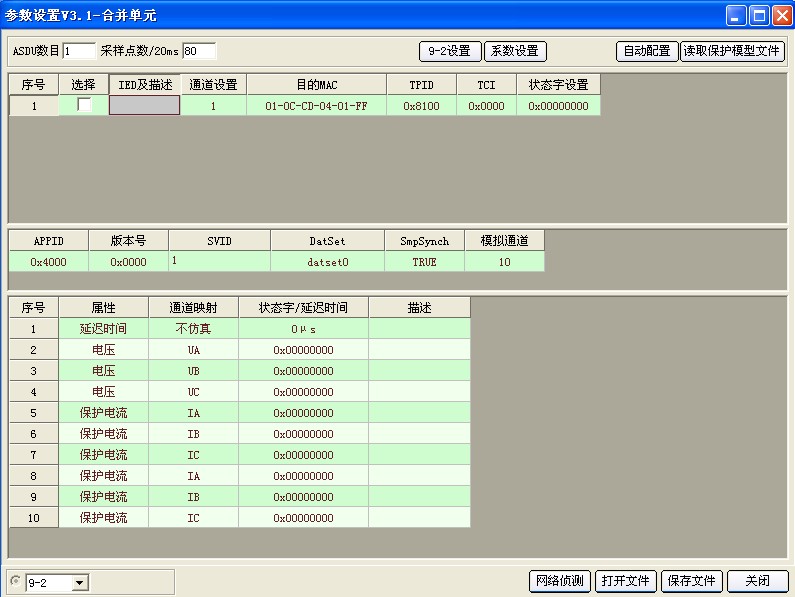

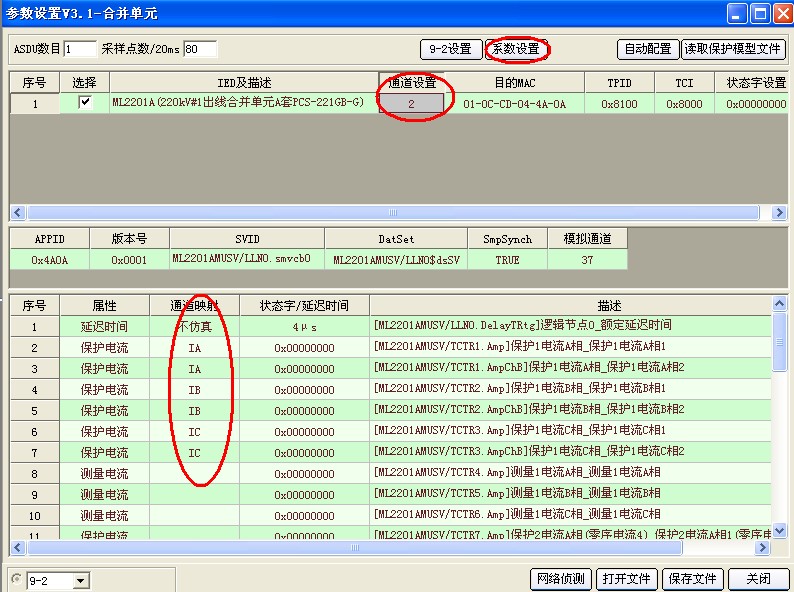

6）进入MU界面配置，注意下图四处标红的位置。

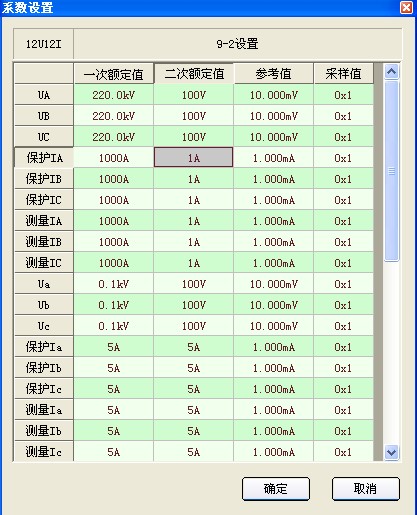

系数设置： 电压电流数字信号按照实际变比设置一次额定值与二次额定值。

通道设置： 输入通道为9-2方口，任意选择一个与设置的通道口相匹配。 此时通道号与上述输出通道号不能是同一个口。

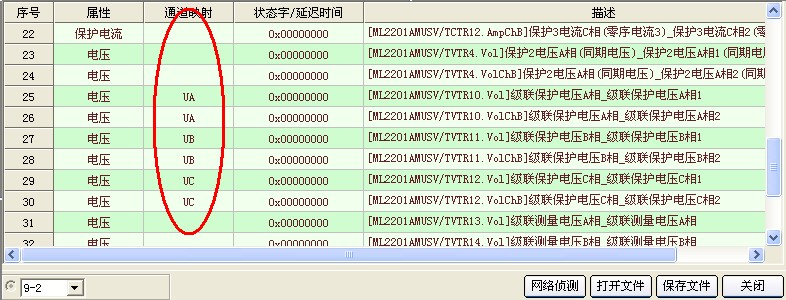

通道映射： 可以手动或自动配置电流电压的映射名称为UA、UB、UC、IA、IB、IC，其他无关联的通道最好不要映射。 此处延迟时间不需要配置。

7）完成以上设置后，接好一组电流电缆线和两根光纤，即可开始试验。 61850设置为继保仪的输出配置，MU为继保仪的输入配置。 试验结果将在下图红框部分显示出来。

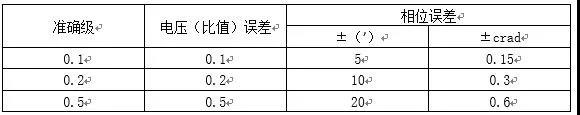

根据GB/T20840.7-2007、GB/T 20840.8-2007相关规范，电流、电压互感器的误差范围见下表：

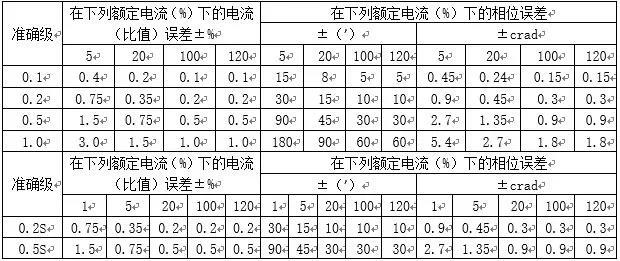

表1 测量用电流互感器的误差要求

表2 保护用电流互感器的误差要求

表3 测量用电压互感器的误差要求

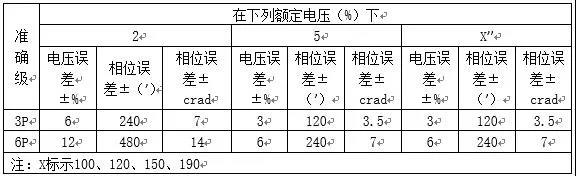

表4 保护用电压互感器的误差要求
