测试设备： 长园深瑞PRS-753S 光纤纵差成套保护装置

使用设备： 继保之星-1600 继电保护测试系统

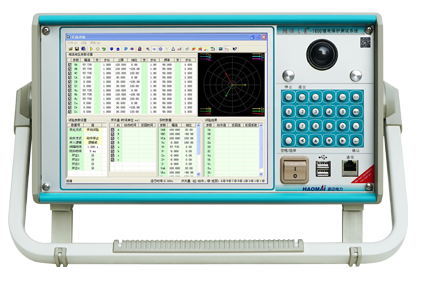

  ▲  继保之星-1600 继电保护测试系统

测试原理 ： 假设M侧为送电端，N侧为受电端。 正常状态下或者发生区外故障时M、N两侧电流幅值相同、方向相反。 根据差动电流原理（差动电流为本侧与对侧电流向量和）得出差流为零。 当发生区内故障时，N侧电流反向，此时M、N两侧流入的电流幅值相等，方向相同，产生的差流为各相故障电流的两倍。

▲ 光纤电流差动保护系统构成示意图

根据保护要求，当差动电流幅值小于整定值0.95倍时，保护可靠不动作； 当差动电流值大于或者等于整定值1.05倍时，保护可靠动作且动作时间低于100mS。

注意： 实际测试中通常将保护装置尾纤（与对侧保护连接的光纤）进行自环，并将本侧、对侧识别码设置为相同。 此时保护装置通过光纤收到的对侧（实际是本侧）发出的故障电流值与本侧故障电流值相加即为试验差动电流值。 由此，可推算出实际加入的实验电流值是产生的差动电流值的二分之一。

保护装置整定值：

• 变化量启动电流定值： 0.2A

• 差动动作电流定值1.2A

1、保护装置设置

压板设置： 检修压板投入，纵联差动保护投入， A 、B、C跳闸出口 压板退出。

控制字设置： 定值整定-纵联差动保护设置为1， 其他控制字设置为0。

2、接线

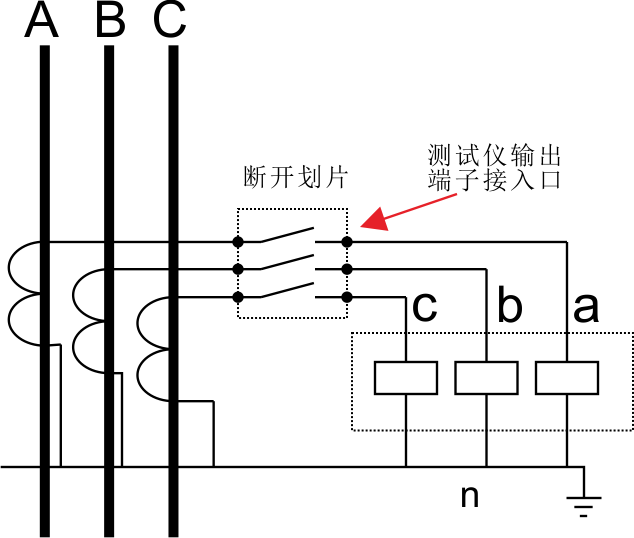

▲ 接线原理图

• 断开IA、IB、IC、IN端子排上的连接划片，使保护装置与线路断开

• 将测试仪的IA、IB、IC、IN输出端口接入对应端子排保护装置侧

• 将测试仪UA、UB、UC、UN接入相应的端子排

• 测试仪开关量输入+KM端子接入装置正电源端子口

• 测试仪开关量输入A端子接入装置跳闸线圈端子口（本次选择压板跳闸出口）

 ▲ 继保之星-1600 接线图

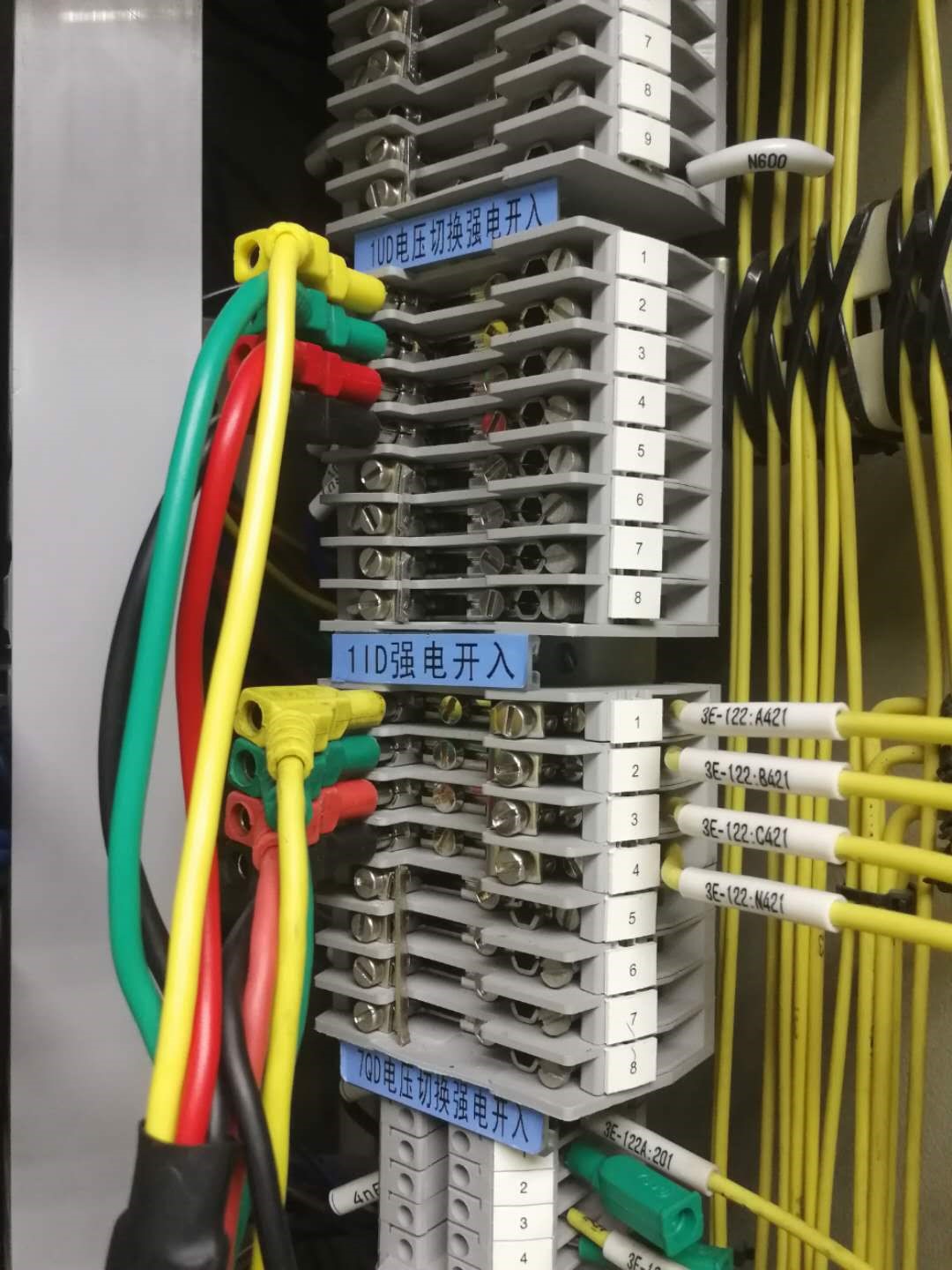

   ▲ 电压电流接线

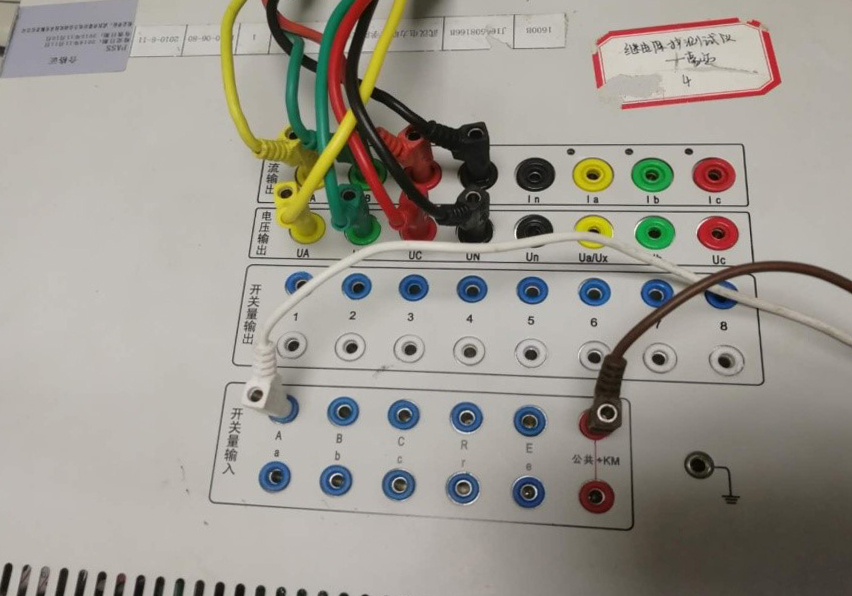

  ▲ 开关量+KM接线

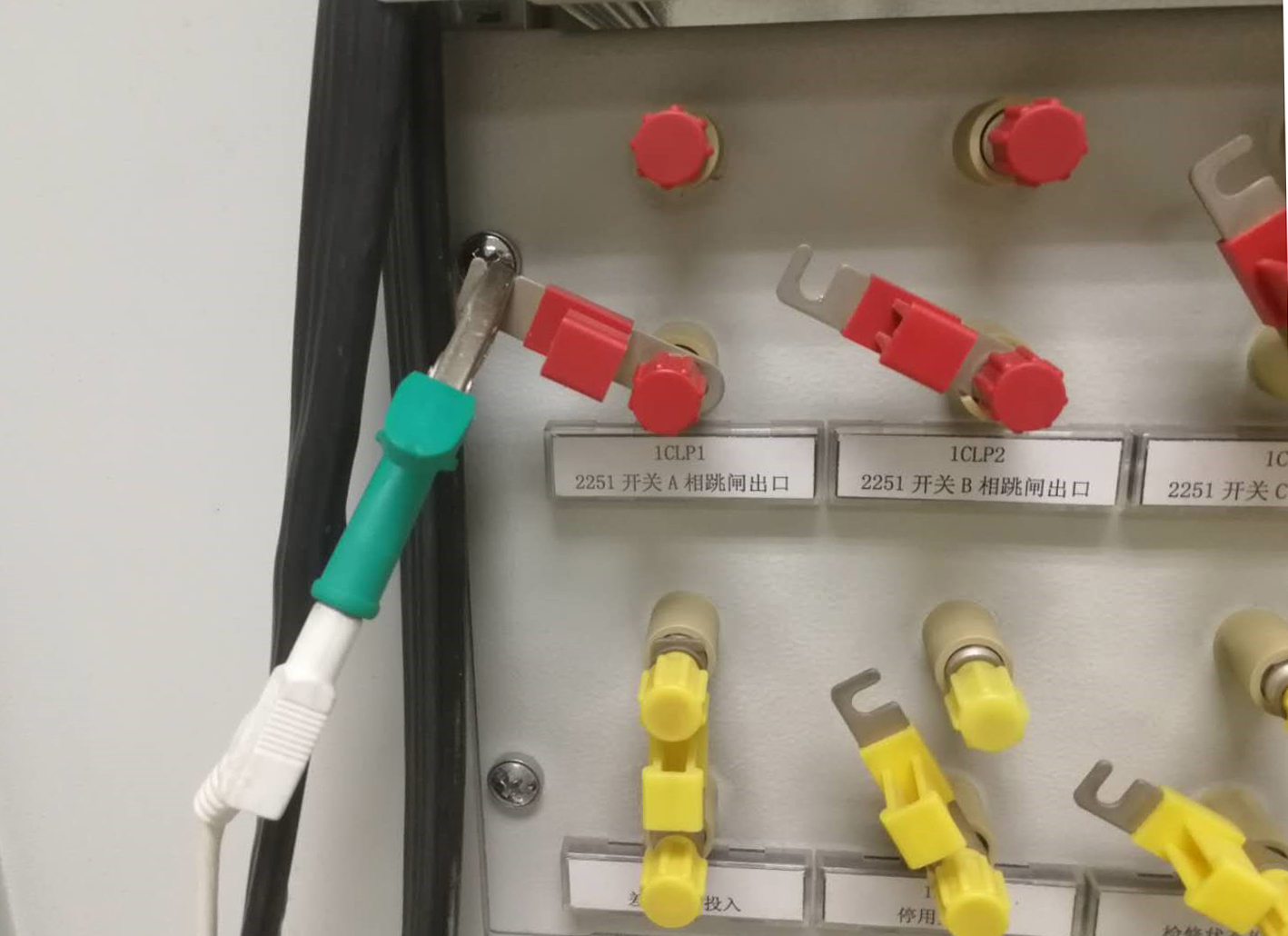

 ▲ 跳闸线圈接线

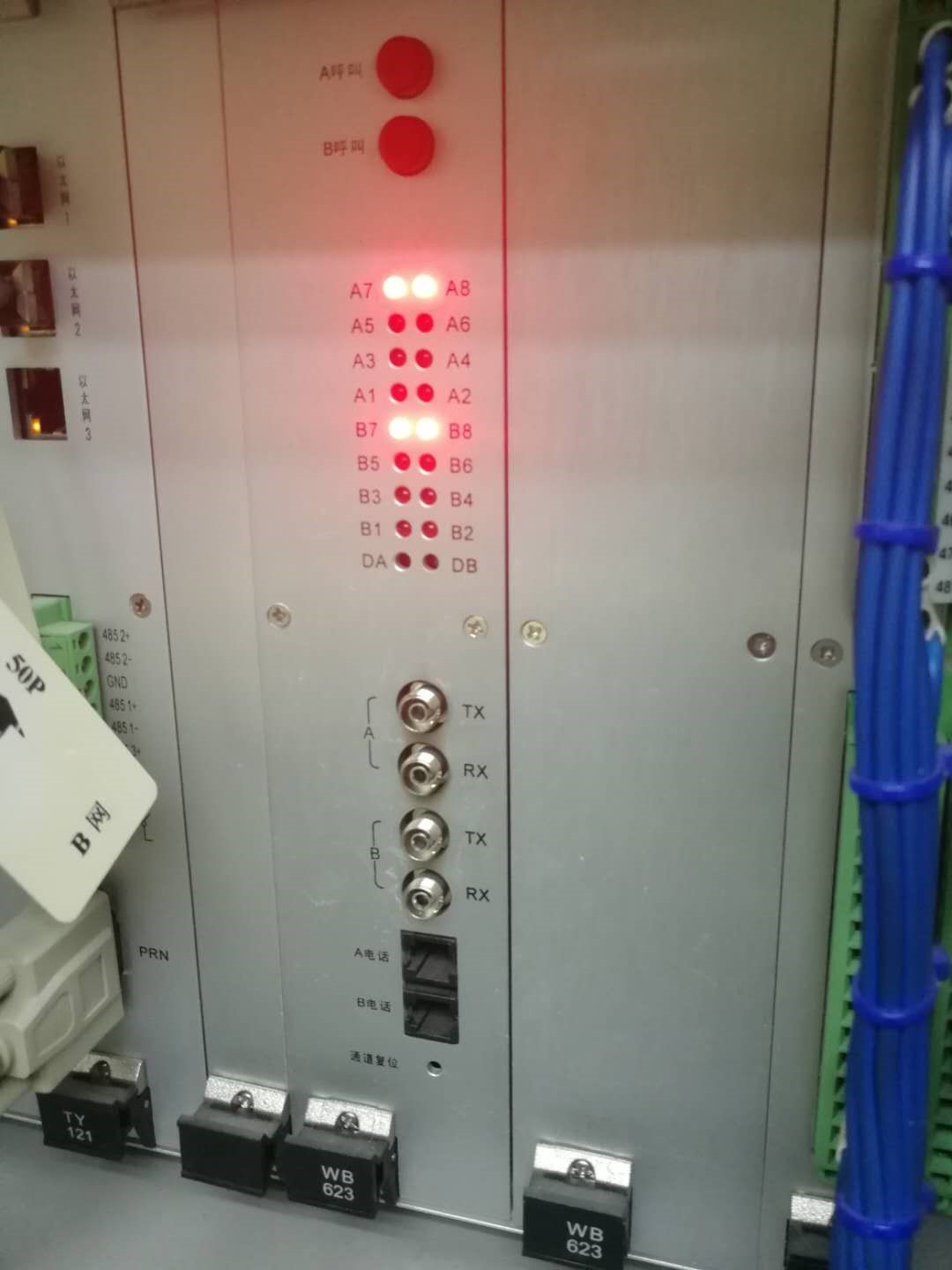

▲  光纤自环前

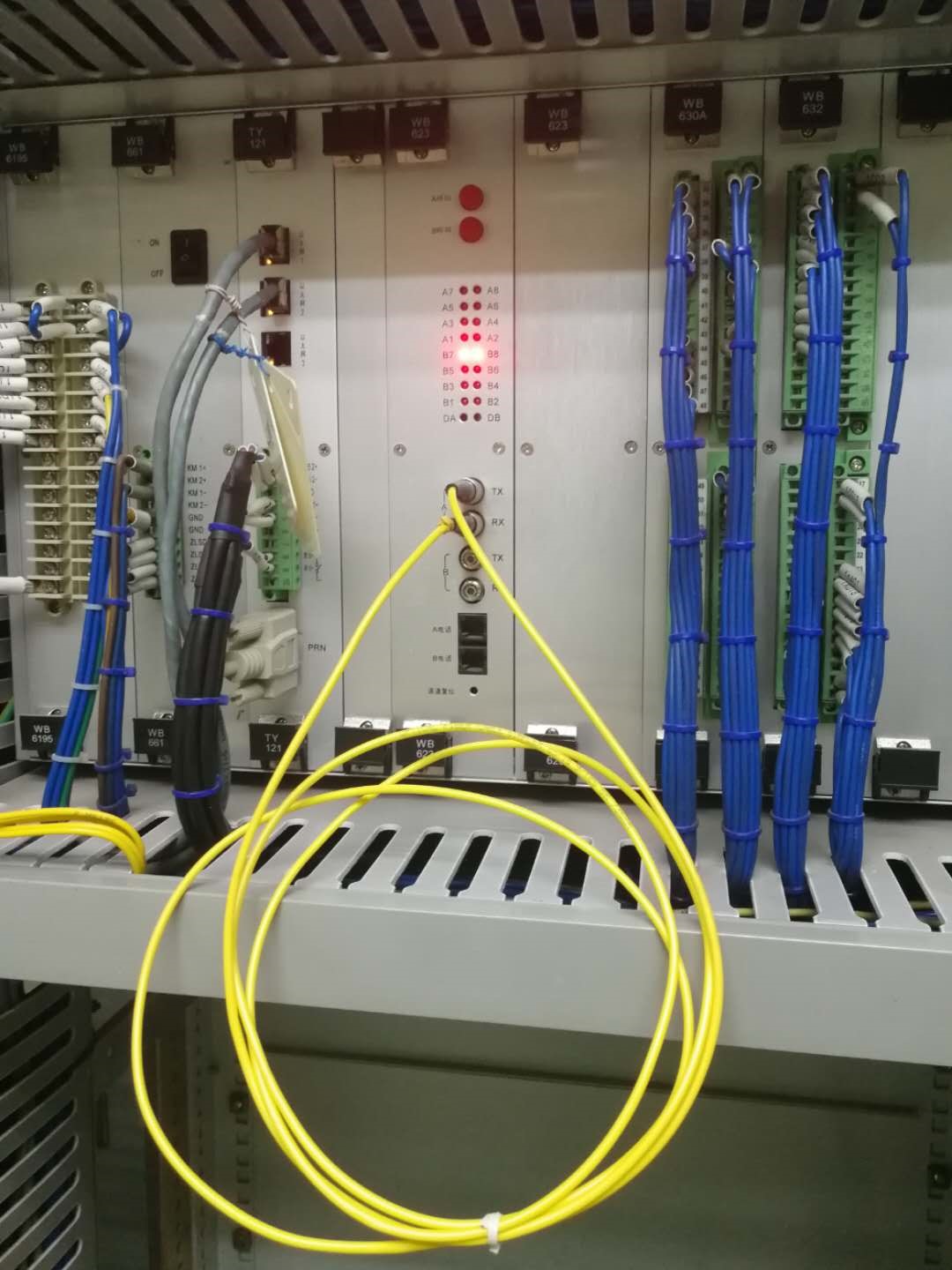

▲ 自环后

1、验证0.95倍整定值下，差动保护可靠不动作。 （单独验证A相，其他相可参考此设置）

根据差动动作值1.2A计算可得，差动电流实验值1.2*0.95=1.14A，实验电流为0.57A。

1）在“状态序列”菜单里，添加故障前、故障两个状态。

UA=UB=UC=57.734V

IA=IB=IC=0A

电压电流均为正序

触发方式： 时间触发15S

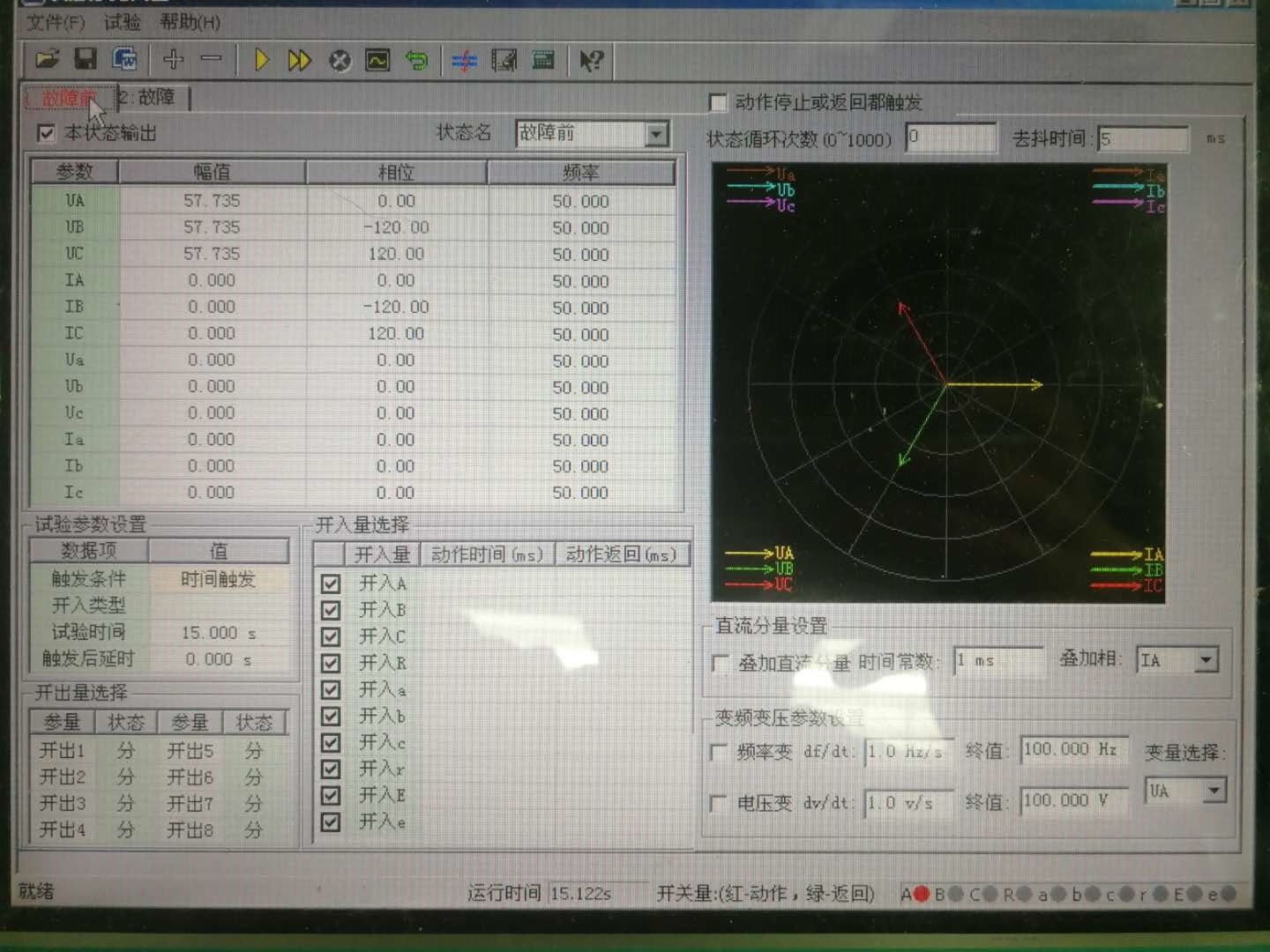

▲  正常态标签参数设置

UA=UB=UC=57.734V

IA=0.57A

电压电流均为正序

触发方式： 时间触发0.1S

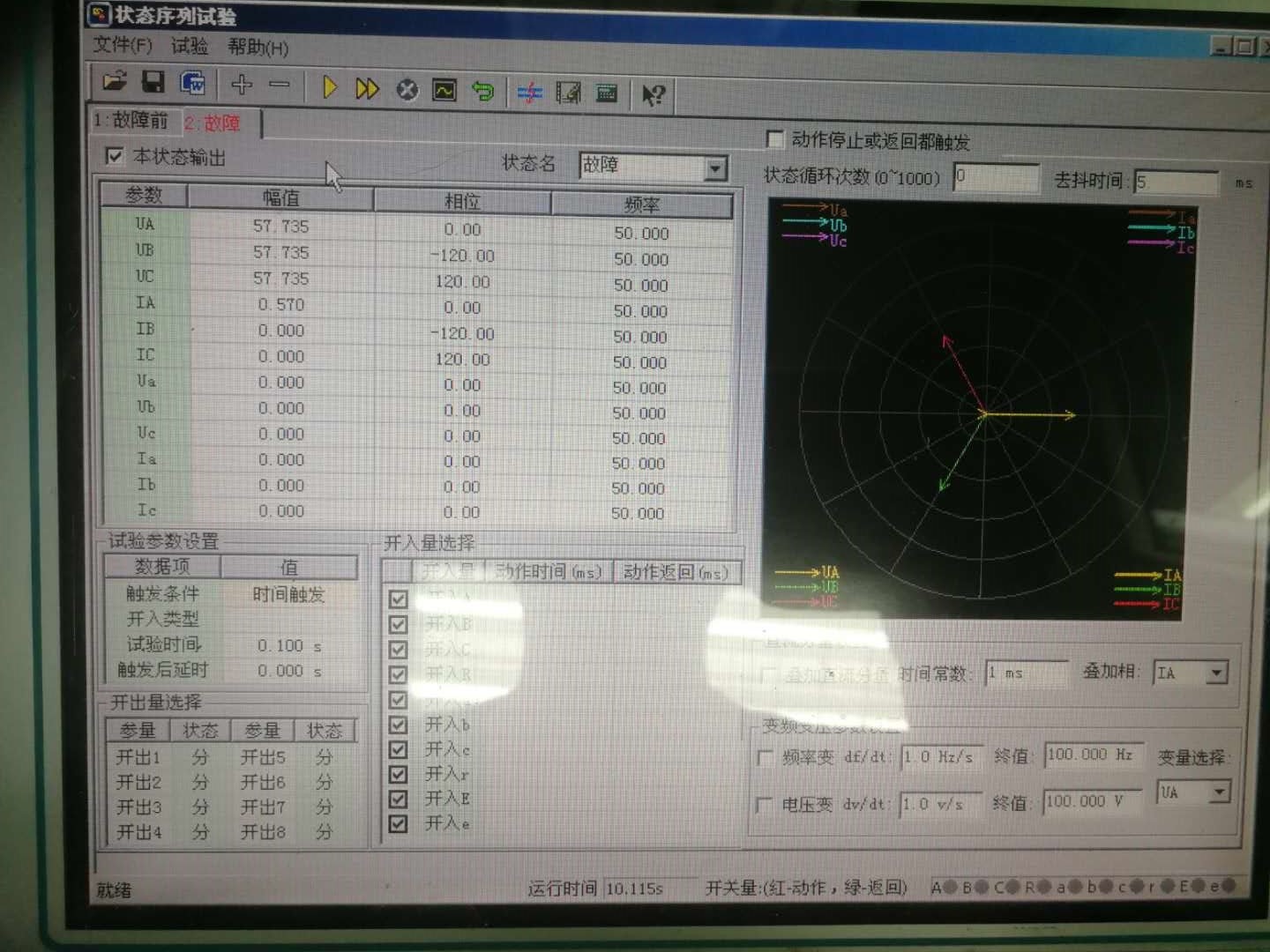

▲  故障态标签参数设置

2）加量

设置完成后，点击运行。 继保之星-1600 继电保护测试系统按照正常态设定值输出持续时间15S，15S后装置自动切换至下一状态， 继保之星-1600 按照故障态设定值输出持续时间0.1S。

实验结果： 测试仪未采集到跳闸信号。

2、验证1.05倍整定值下，差动保护可靠不动作。 （单独验证A相，其他相可参考此设置）

根据差动动作值1.2A计算可得，差动电流实验值为1.2*1.05=1.26A，实验电流为0.63A。

1）在“状态序列”菜单里，添加故障前、故障两个状态。

UA=UB=UC=57.734V

IA=IB=IC=0A

电压电流均为正序

触发方式： 时间触发15S

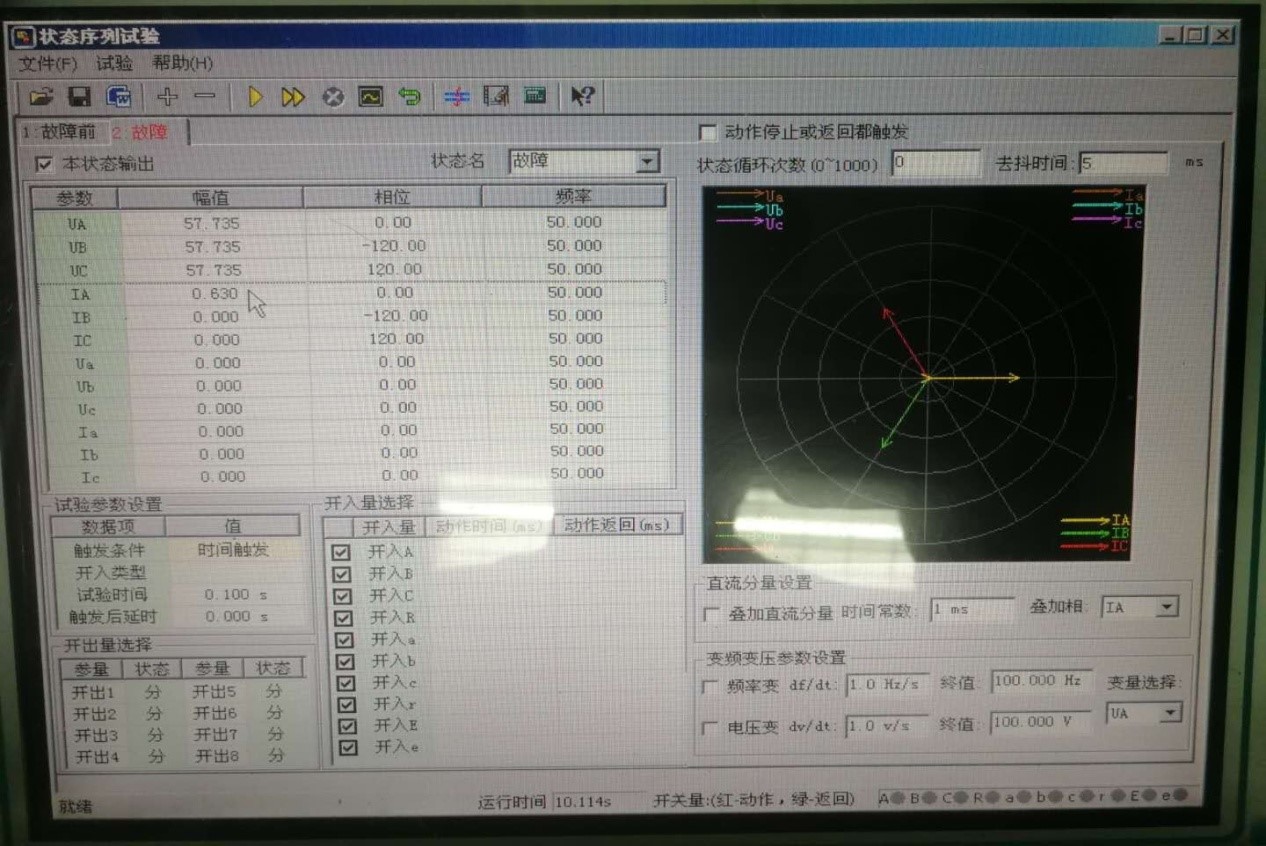

▲ 故障态标签参数设置

正常态标签参数设置：

UA=UB=UC=57.734V

IA=0.63A

电压电流均为正序

触发方式： 时间触发0.1S

2）加量

设置完成后，点击运行。 继保之星-1600 继电保护测试系统按照正常态设定值输出持续时间15S，15S后装置自动切换至下一状态，继保之星-1600 按照故障态设定值输出持续时间0.1S。

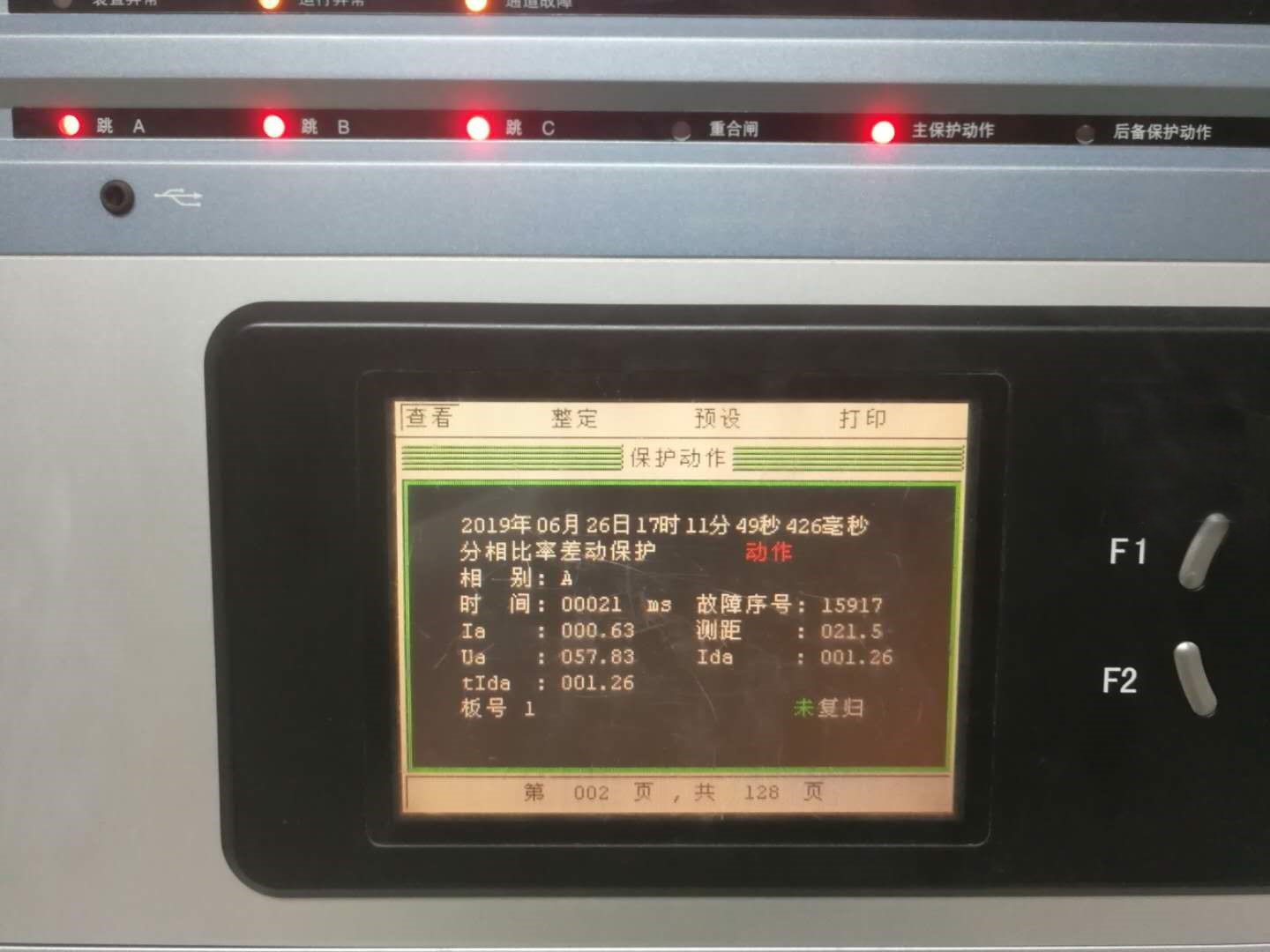

实验结果： 测试仪收到保护发出的跳闸信号（此实验跳闸方式为三相跳闸）， 测试仪开关量输入A端口测得动作时间为32mS。

根据实验要求，本次实验测得整定值1.2A差动电流下保护性能满足规程要求。

0.95倍差动电流下保护可靠不动作、1.05倍差动电流下保护可靠动作，动作时间32mS满足速断要求。
