变压器套管CT测试方法
发布时间:2019/06/24武汉市豪迈电力自动化技术有限责任公司

​变压器套管CT由于安装在变压器上且另一端是浸入变压器油中的,CT一侧绕组是与变压器绕组连接在一起,所以很难进行试验,如果用传统的互感器测试仪,必须将套管CT拆除并从变压器上吊装下来后才能进行,一般试验过程需要检修班、高试班配合,需要吊机等大型设备配合,而且变压器套管CT吊装过程中又容易发生安全事故。 随着系统容量的增加,CT电流越来越大,最大可达数万安培,现场加电流也很困难,武汉豪迈电力CTP系列互感器综合测试仪很好地解决上述问题,采用电压法测变比,体积小重量轻、简单方便, 深受广大用户好评。

试验原理

在CT二次绕组上施加交流电压,在一次侧将会产生感应电压,二次绕组铁心上的交流电压与一次侧感应电压幅值之比理论上等于匝比,与在一次侧通大电流的直接法相比,这种变比测试方法不需要大电流,具有测试设备容量小、安全可靠等特点。

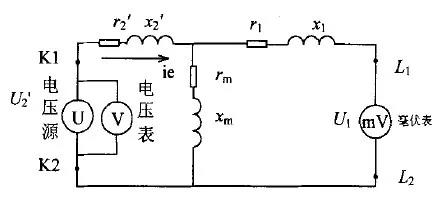

电压法测套管CT的变比等效电路图如下图1所示。

▲图1 电压法测套管CT的变比等效电路图

其中: U1为套管CT一次侧感应电压;

      U2' 为折算到一次侧的套管CT二次电压;

      r1、x1为套管CT一次线圈的电阻、电抗;

      r2'、x2'为套管CT二次线圈的电阻、电抗;

      rm、xm为套管CT的励磁电阻、电抗;

      ie为套管CT的励磁电流。

当用电压法测套管CT的变比时,一次线圈开路,贴心磁通密度很高,极易饱和,由等效图可得以下等式:

一般由经验值可得套管CT二次线圈电阻和电抗小于1Ω,而套管CT的励磁电流都较小约为10mA,所以部分就很小基本可忽略不计,所以得套管CT的变比



试验接线

我们做变压器套管A相的试验,将仪器的输出电流端子S1、S2与回采电压端子M1、M2在测试线另一头短接后接到套管CT的A相某一个绕组的两端,然后将一次线P1端接到套管CT一次输出端子(即为变压器输出引线的端子),另一侧接到中性点CT上,并做好非实验相B相和C相以及中性点位置短接后的可靠接地,试验接线图如图2所示:

▲图2 套管CT变比试验接线图



试验及结果分析

接好线之后按照CT铭牌上参数设置,测试套管CT一个0.5级计量绕组,开始运行试验大概50秒,装置自动完成励磁特性、误差曲线、变比极性等试验项目后自动停止试验,提示保存试验报告。

▲图3 套管CT试验结果数据

查看试验结果所测变比为1200:0.9979,比差0.21% 非常准确,同样的方法和步骤完成了B相和C相的励磁误差曲线、变比极性试验,其精度和试验效果很好。
