如何用复合误差验证CT是否满足要求
发布时间:2019/05/31武汉市豪迈电力自动化技术有限责任公司

当互感器运行在铁心的线性区以内,励磁阻抗Zm′非常大,励磁电流很小,复合误差也小。若发生短路,一次电流很大,铁心饱和,Zm′大幅下降,励磁电流剧增,且二次电流产生畸变。另外,这个过程还与二次负载密切相关,在相同一次电流下,二次负载越大,越容易饱和,饱和程度越深,波形畸变越严重,复合误差也就越大。进行CT特性试验的目的则是通过励磁特性及相关参数,计算各种运行状态下的复合误差,保证复合误差满足要求,最终确保继电保护正确动作,二次仪表安全运行。



1、方法

计算二次极限感应电势,铭牌规定电流互感器能够适应运行状态的极限值,此状态下二次绕组的感应电势E2的值就等于二次极限感应电势,检查励磁特性数据图表,找到对应二次极限感应电势下的励磁电流,根据该励磁电流判断复合误差是否满足要求。一般保护用CT,复合误差小于10%表示复合误差满足要求。



2、步骤

(1)测量直流电阻,通过CTP系列互感器测试仪可以直接测出互感器绕组的直流电阻(计算时CT绕组阻抗近似取直阻值)。

(2)计算CT铭牌容量的额定负荷值,额定负荷=额定容量/(额定电流*额定电流)。

(3)计算二次极限感应电势,二次极限电动势=CT准确限值系数(ALF)*额定二次电流*(额定负荷+二次绕组阻抗)。

(4)在励磁曲线上查找相应二次极限感应电势下的励磁电流值。

(5)根据该励磁电流判断复合误差是否满足要求。复合误差=该励磁电流/(额定电流*准确限值系数)。



3、举例

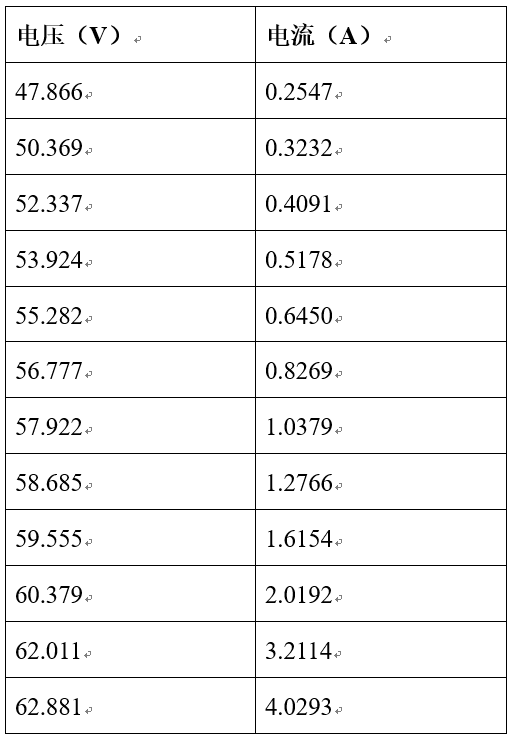

一台CT参数为:额定电流比200A/5A,10P10级,额定负荷20VA。测量CT绕组二次直阻为0.2Ω,励磁测试结果如下表,判断该CT复合误差是否满足要求。

答:

(1)计算二次直阻与额定二次阻抗的矢量和:

(2)计算二次极限感应电势:

(3)查表得二次极限感应电势下励磁电流:

(4)计算CT复合误差:

经计算,该CT的复合误差0.62%<10%,由此可得该CT复合误差满足要求。
