配电自动化测试设备如何选型?看完秒懂!
发布时间:2019/05/28武汉市豪迈电力自动化技术有限责任公司

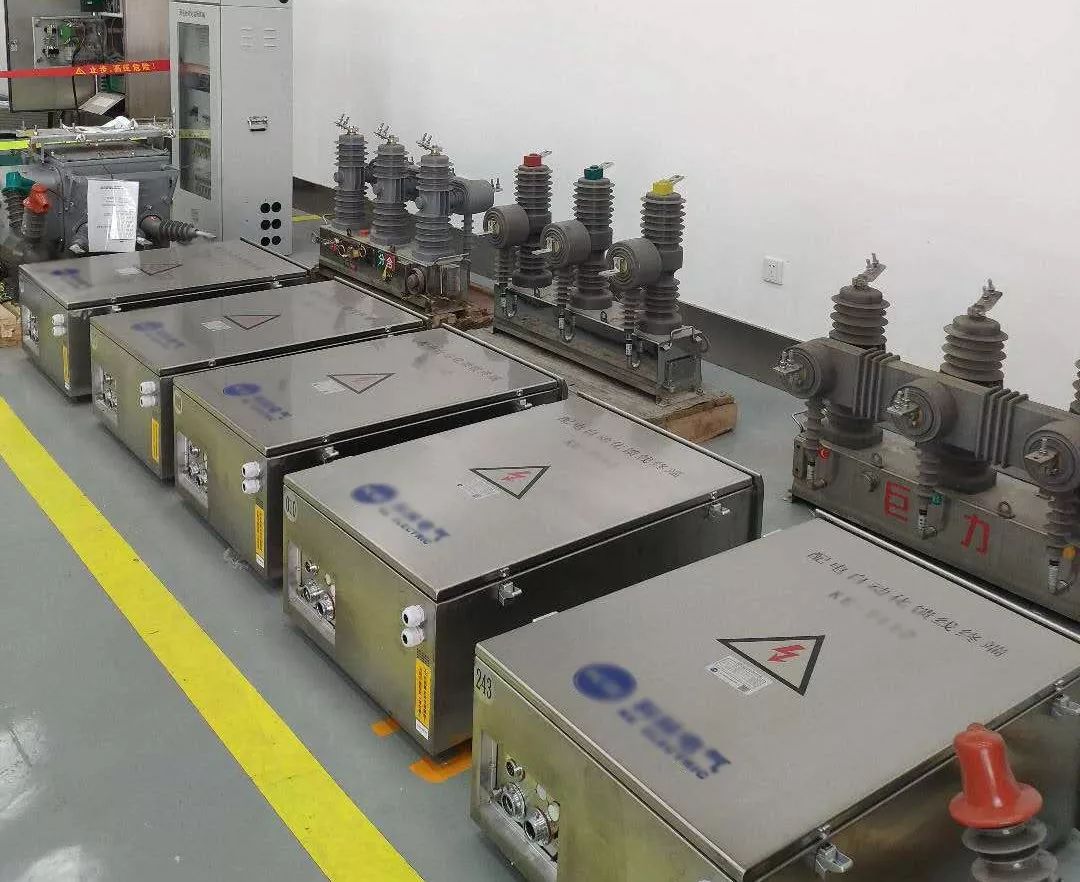

配电终端可分为FTU(馈线终端)、DTU(站所终端)、TTU(配变终端)和故障指示器等。目前国内配电自动化终端产品参差不齐,我们如何根据测试规程选择满足规范要求、功能全面、运行稳定的配电自动化终端测试仪呢?



配电自动化终端产品面临的问题:

1、配电终端长期运行的可靠性离实际要求还有一定距离。

2、作为配电终端备用电源的蓄电池寿命满足不了长期运行的要求。

3、部分设备出厂前没有经过严格质量测试,系统在恶劣环境下运行存在质量隐患。

4、配电自动化系统出厂试验和现场试验没有指导性的试验规范和验收标准。



配电网自动化测试规范和依据:

  • DLT 721-2013 配电网自动化系统远方终端

  • Q/GDW 639-2011配电自动化终端设备检测规程



配电终端检测规程基本内容:

1、遥测测试:交直流模拟量基本误差、交流模拟量输入的影响量试验、连续过量输入试验、短时过量输入试验、故障电流输入试验、直流模拟量模数转换总误差试验、遥测响应时间试验。

2、遥信测试:状态量输入试验、遥信防抖、遥信雪崩、遥信风暴、SOE站内分辨率试验、遥信响应时间试验。

3、遥控测试:远方遥控试验、遥控响应时间试验。

4、对时、守时测试:对时功能检验、守时功能测试。

5、供电电源、备用电源、配套电源电子负载测试。

6、通信规约测试。

7、RS485交流耐压测试。

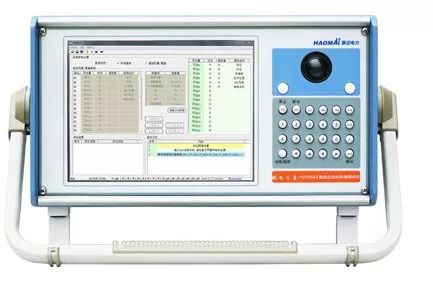

武汉豪迈电力配电之星-P2200 配电自动化终端测试仪 是根据电网测试规范要求设计,可对配电自动化终端(DTU、FTU、TTU)批量自动化测试及馈线自动化(FA)进行全功能测试,具体测试功能和技术参数如下:

1、配电终端测试系统采用先进的电源技术与同步时钟技术,可同时测试6台FTU或1台6间隔的DTU,具备24路电压、24路电流、24路开入、24路开出。

2、具有时钟服务器,可实现多台功率装置同步输出,完成6台FTU或1台6间隔DTU同时测试,可自定义遥测、遥信、遥控、供电电源、备用电源等测试项目,自动完成测试并生成检测报告。

3、具有串口服务器和工业级交换机。通讯支持RS232、RS485与以太网,可完成FTU和DTU的IEC101规约、104规约的测试。

4、可通过扫码枪自动读取FTU、DTU的二维码校验终端版本等信息。支持自动录入配电终端二维码信息,支持规约测试软件读取固有数,并将二者自动对比,生成对比结果。

5、具有交流电源和直流电源系统,作为FTU、DTU的供电电源和备用电源。

6、具有电子负载及电子负载接口装置,可实现FTU、DTU的通信电源、弹簧机构操作电源和永磁机构操作电源的测试。

7、具有交直流功率标准表,可实现FTU、DTU的功耗测试以及FTU、DTU对备用蓄电池活化特性监视。

8、具有三相交流接触器和紧急停电按钮,紧急情况下,可实现系统一键断电,保证设备及人员的安全保护。

9、具有NTP/SNTP服务器,可实现FTU、DTU的守时测试。

10、可实现RS485交流耐压测试。

11、可远方设定配电终端启动条件参数,通过过流故障、线路失压、零序电压、零序电流突变等,实现装置录波,进行稳态录波和暂态录波两种波形功能和性能检测。

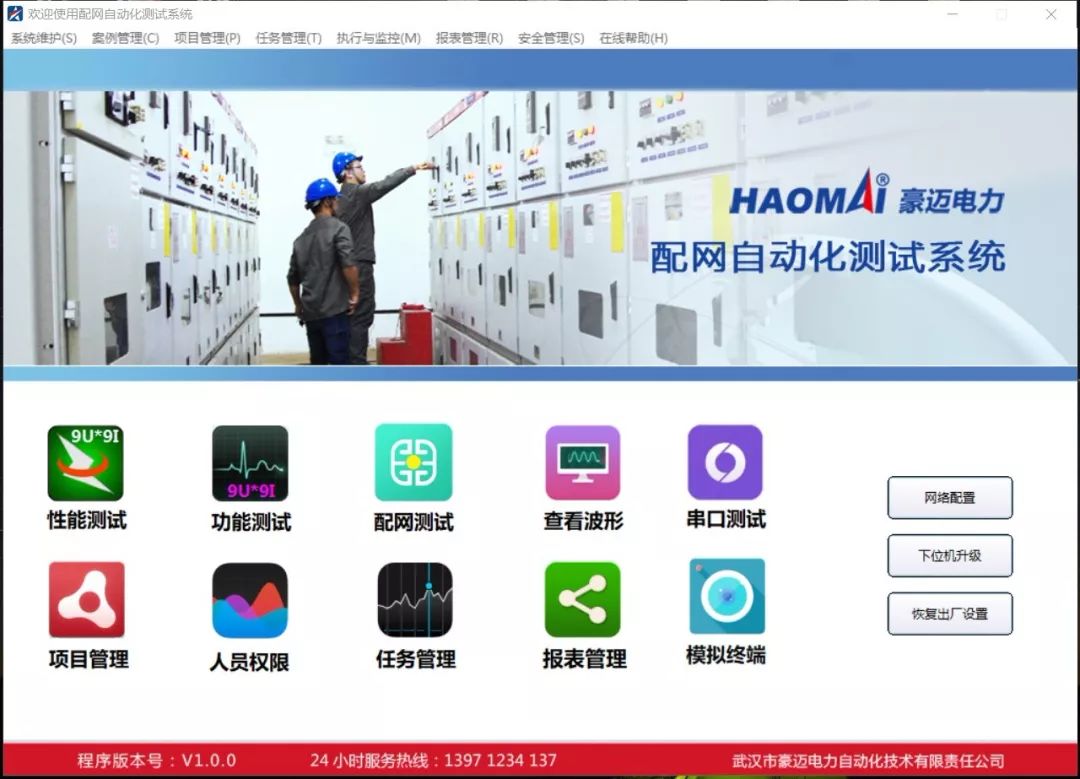

12、具有配电模拟主站功能,可实现与FTU、DTU通信。支持检测项目管理、人员权限管理、检测任务管理和配电终端案例管理。



与继电保护测试仪相比,我们 为什么要选择配电自动化终端测试仪进行配电终端测试?

1、从输出范围看,目前市面上几大品牌的继保仪交流输出都是0--120V,而终端的额定电压为220V,且要做交流80%--120%的电源性能测试、电源三相的缺相输出测试,继保仪输出不够,且无法做缺相输出测试。配电之星-P2200 配电自动化终端测试仪可以做50A(单相输出10S)及100A的大电流输出,进行大电流冲击试验。

2、按照测试规程,SOE分辨率测试规程要求在10mS内能识别,配电之星-P2200 配电自动化终端测试仪能识别200uS内的动作事件,传统继保仪只能识别20mS时间内的开关动作事件。

3、配电终端检测规程需要做三遥试验,继保仪不能做遥控试验。配电之星-P2200 配电自动化终端测试仪除了加量以外,还可以回采,形成闭环测试,而继保仪只能加量,没有反馈,不能形成报文,对于IEC101、104及61850的通信规约测试相形见绌。

4、关于对时功能,配电之星-P2200 配电自动化终端测试仪可以进行报文对时和STMP对时,继保仪则无法实现。
