变电站保护装置新安装或者电流、电压回路有改动时，在投运前需要进行带负荷向量检查 试验，验证接线正确性， 避免变压器或线路向量错误 造成 差流不平衡，导致保护装置误动，影响线路正常运行。虽然部分情况下可以通过改变运行方式组织潮流进行向量检查试验，但需多次 调整 电网运行方式，如双母变单母运行等，可能影响电网可靠运行。另外，在进行 向量检查试验前，需要编制启动方案 ， 调度人员确认后下达执行电网运行方式调整的启动操作 ，运行人员配合进行倒闸等一系列复杂操作，所需人员多、工作量大、持续时间长，还可能存在 运行风险。

武汉豪迈提出负荷模拟式继电保护向量检查新方法，通过 试验设备施加电气量，线路间隔或主变装置进行通流通压，验证一二次回路向量的正确性。

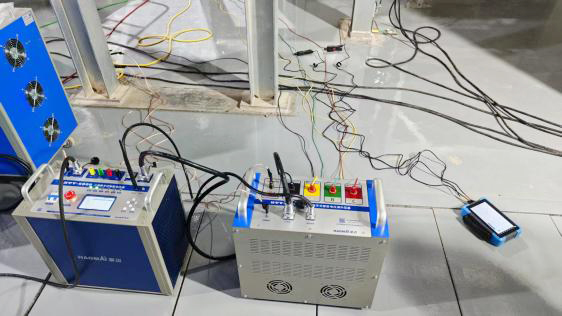

HTA-3300  三相数字式智能大电流源、 HTV-6000  三相数字式智能高电压源、 YD-300E  智能电流电压源无线遥控主机

与传统负荷模拟式向量检查方式相比：

• 输出量灵活化可编辑：各相输出电流辐值、相位可调节， HTA-3300  三相数字式智能大电流源可输出三相 0-300A 电流，角度 0-360 °可编辑。 HTV-6000  三相数字式智能高电压源可输出三相 0-6000V 电压，角度 0-360 °可编辑。

• 同步方式多样化：设备支持外电压同步、 GPS 同步、远程无线遥控同步等多种方式，通过取变电站内同一电压基准控制设备输出，电流源、电压源可与系统同频同相输出，模拟真实负荷流经 CT/PT ，无线遥控输出，操作方式更简单。

• 模块化设计：针对不同应用场景，设备可按现场需求进行搭配，更轻小，操作更方便。

某供电公司 220kV 变电站新更换一套母联开关 CT，需要验证该 CT 安装接入母线保护的接线极性是否正确，采用负荷模拟式试验方式进行投运前的极性验证。

试验设备： HTA-3300  三相数字式智能大电流源、 YD-300E  智能电流电压源无线遥控主机

试验现场不能进行其他线路测试工作，PT 不能二次侧短路，CT 不能二次侧开路，设备接入点应有接入电源。工作中需轮停 220kV I-II 的 1 、2 号母线保护装置，非通流 CT 绕组二次安全措施执行不到位可能导致运行 的 母线保护装置动作。确认待测的母差保护屏内所有跳闸出口及失灵启动压板已退出。

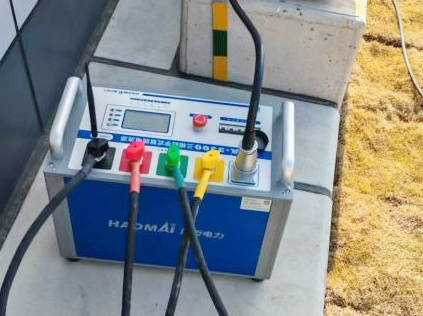

HTA-3300 三相数字式智能大电流源接线：

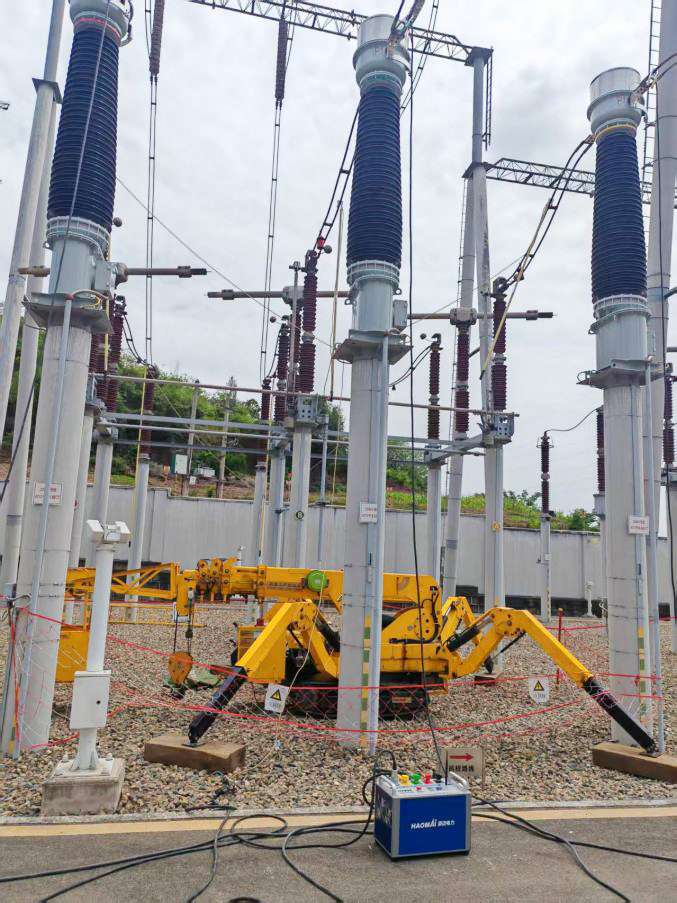

一次试验线应可靠连接 母联 212 开关 CT 一次侧极性端 P1，一次通流经过 CT 后从 P2 流出，形成“ P1 — CT — P2 ”的可靠回路， 现场电流源 A/B/C 相分别接入母联开关 CT 各相 P1 侧，P2 侧三相短接接地，电流源 N 线夹在地排上，形成电流回路。

电压基准接线：

取测试母线保护装置的 AN 相电压为基准，接入到 YD-300E 的电压接线端上。

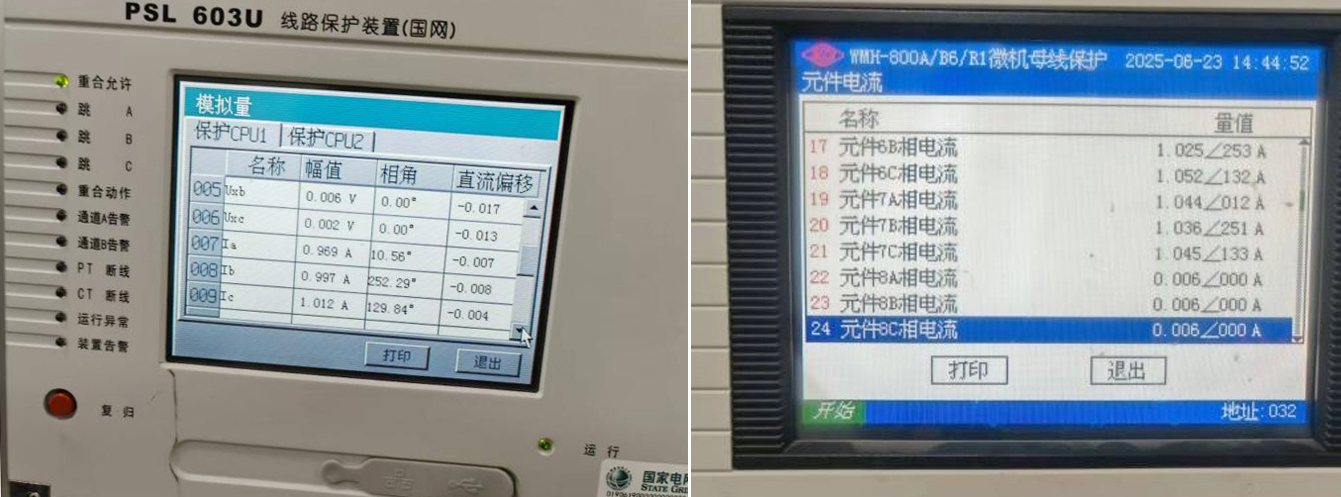

以 220kV I-II 母母线保护1号屏为例，在屏内选择一组负荷电流较小的支路作为基准，经观察选择Ⅱ母上的文天一线间隔，负荷电流大小为 240A ，相位为 12 °正序，在母线保护屏内端子排短接该支路的电流（此时 220kV I-II 母 1 号母线保护装置会出现差流，此差流值即为短接支路的负荷电流，元件 8 即该支路短接后母线保护 1 号屏内的电流情况），选中支路负荷情况和短接后母线保护上的差流值见下图。

文天一线间隔变比为1200/5，212母联间隔为2500/5，差动值显示基准为2500/5，可以看出：

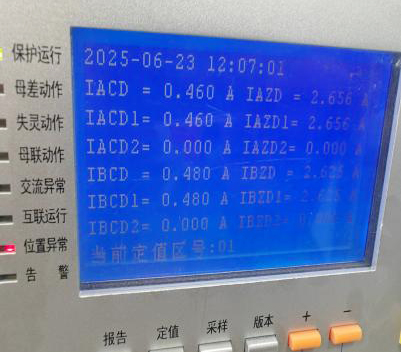

短接前文天一线间隔二次电流值为 1A左右，换算成一次值约为240A，大差为差流基本为0，短接后文天一线间隔二次电流值为0，大差为0.460，Ⅱ母小差大约为0，Ⅰ母小差为0.460，符合实际情况。

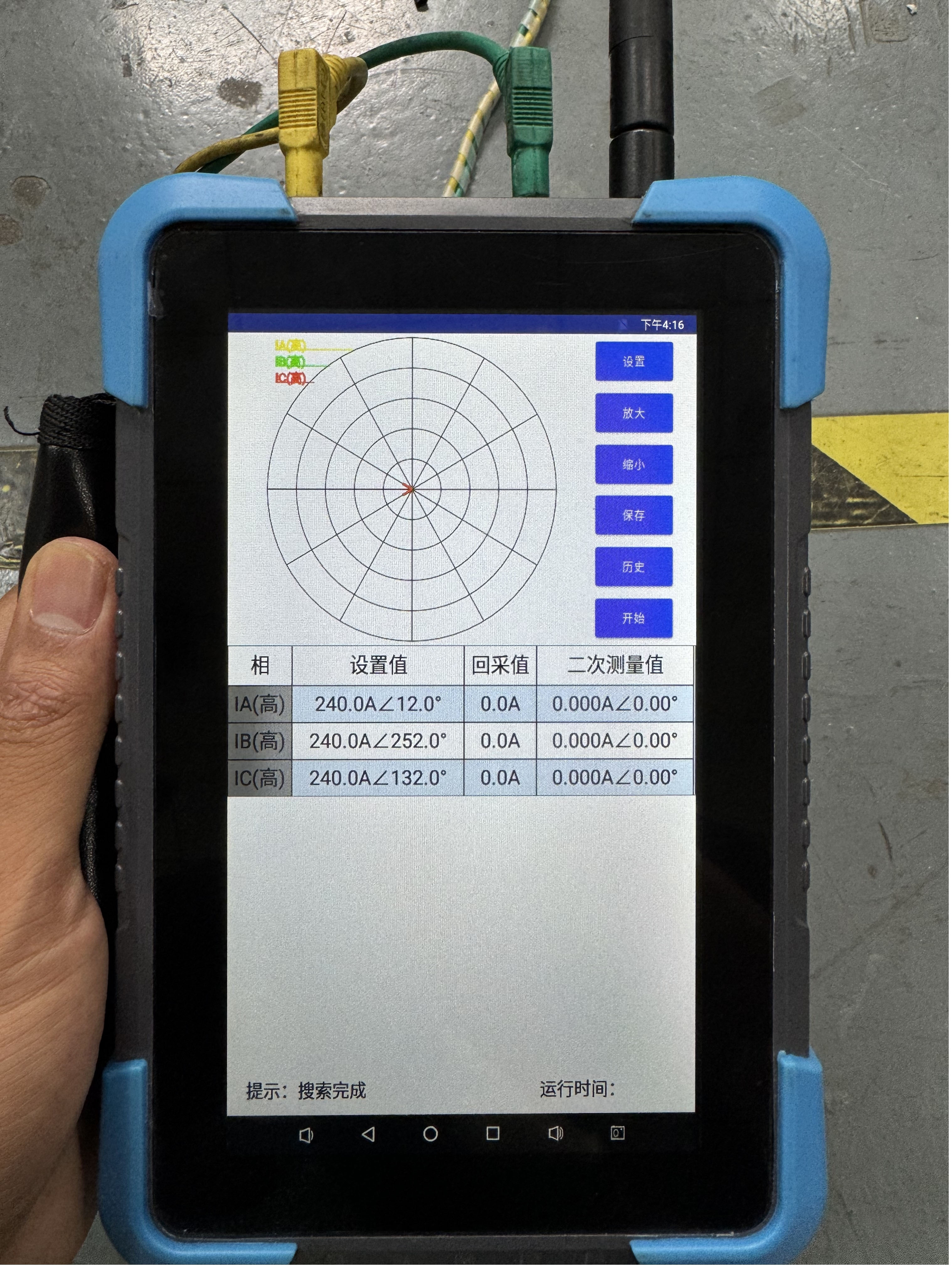

使用 HTA-3300 加量模拟该间隔电流施加到母联开关CT上：将 HTA-3300 运行设置选择为遥控模式，用YD-300E 搜索对应设备，连接完成后设置输出的幅值与角度，与天文一线同辐值角度输出，然后返回遥控主界面，点击开始，即可控制连接上的装置进行输出。

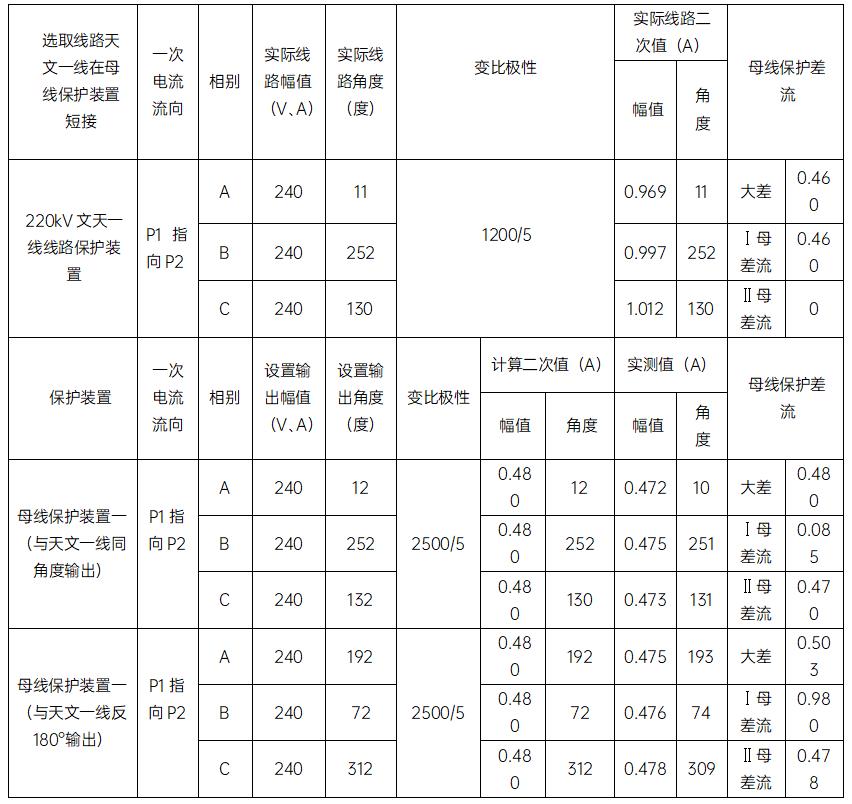

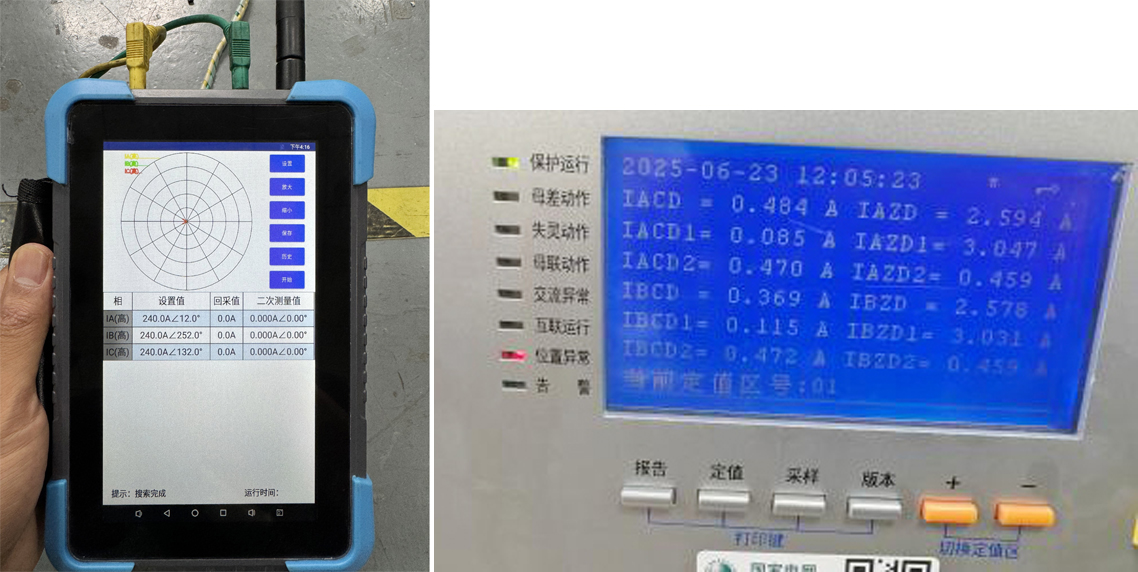

加量值与保护装置显示结果：

接下来设置与天文一线同辐值角度反 180 °输出，然后返回遥控主界面，点击开始，控制连接上的装置进行输出。

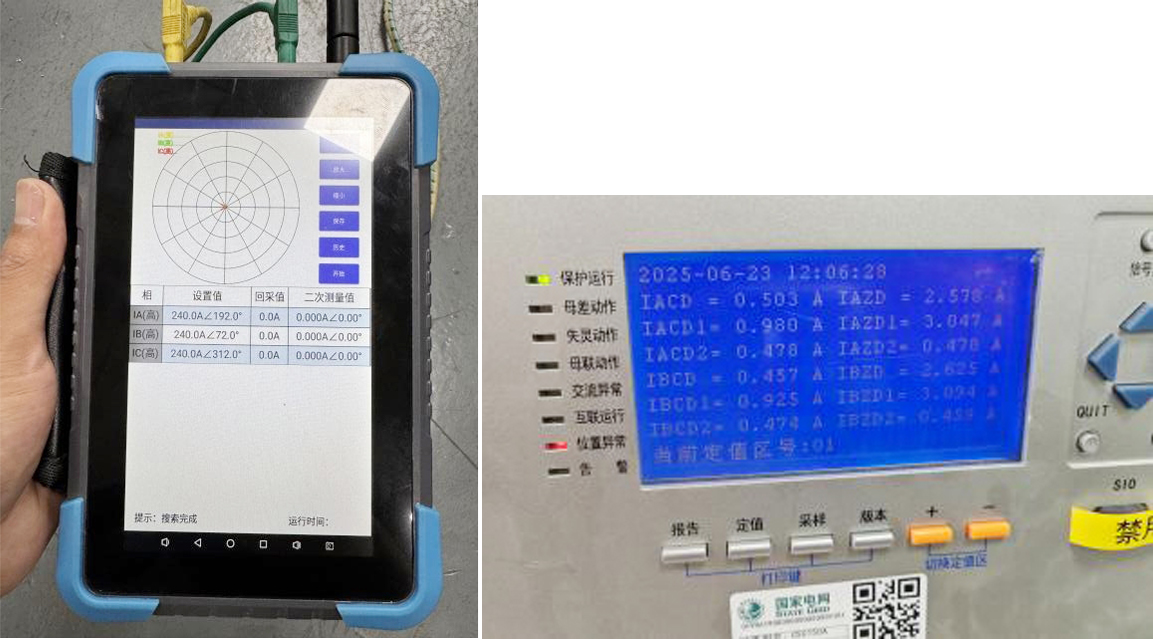

加量值与保护装置显示结果：

母联开关不参与大差计算，天文一线挂在I母上，若212 母联开关CT 安装接线正确，按此方式施加同幅值角度量Ⅰ母差流应该能抵消，按此方式施加同幅值角度反 180 度量，Ⅰ母差流应该叠加成初始的两倍。由上表可以看出，当一次侧施加 240A 电流，角度与天文一线相同时，母线保护Ⅰ母小差的差流值重新复归为0A 。当一次侧施加240A 电流，角度与天文一线相差180 °时，母线保护Ⅰ母小差的差流值变为之前的两倍，因此结果正确，由此可以得出该 212 母联间隔到220kV I-II 母母线保护 1 号屏的向量正确。
