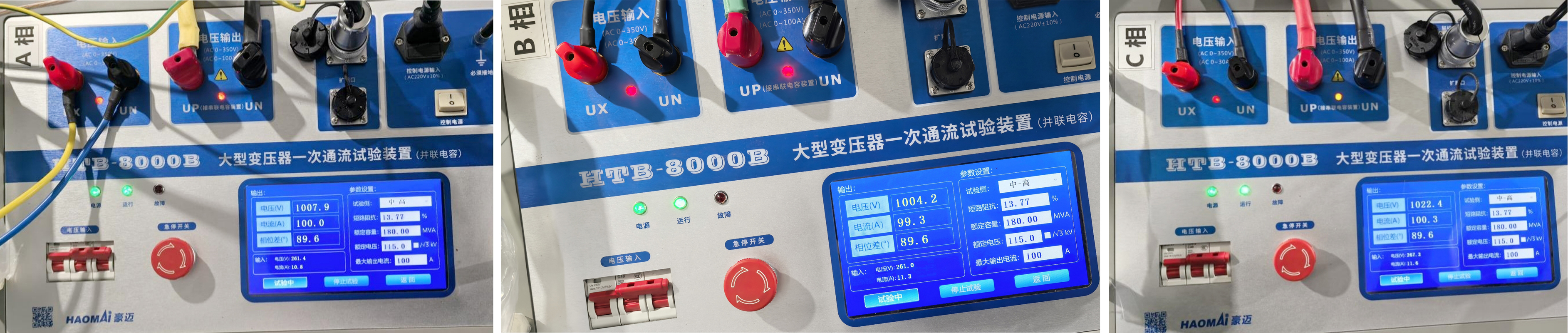

HTB-8000 大型变压器一次通流试验装置 采用串联和并联电容补偿新方法，在变压器绕组上施加电压电流量，利用大型变压器短路阻抗进行通流试验。在大型变压器一次通流回路中串联电容以补偿部分感抗，降低试验回路阻抗，再通过并联补偿电容降低试验电源电流，从而完成大型电力变压器一次通流试验。

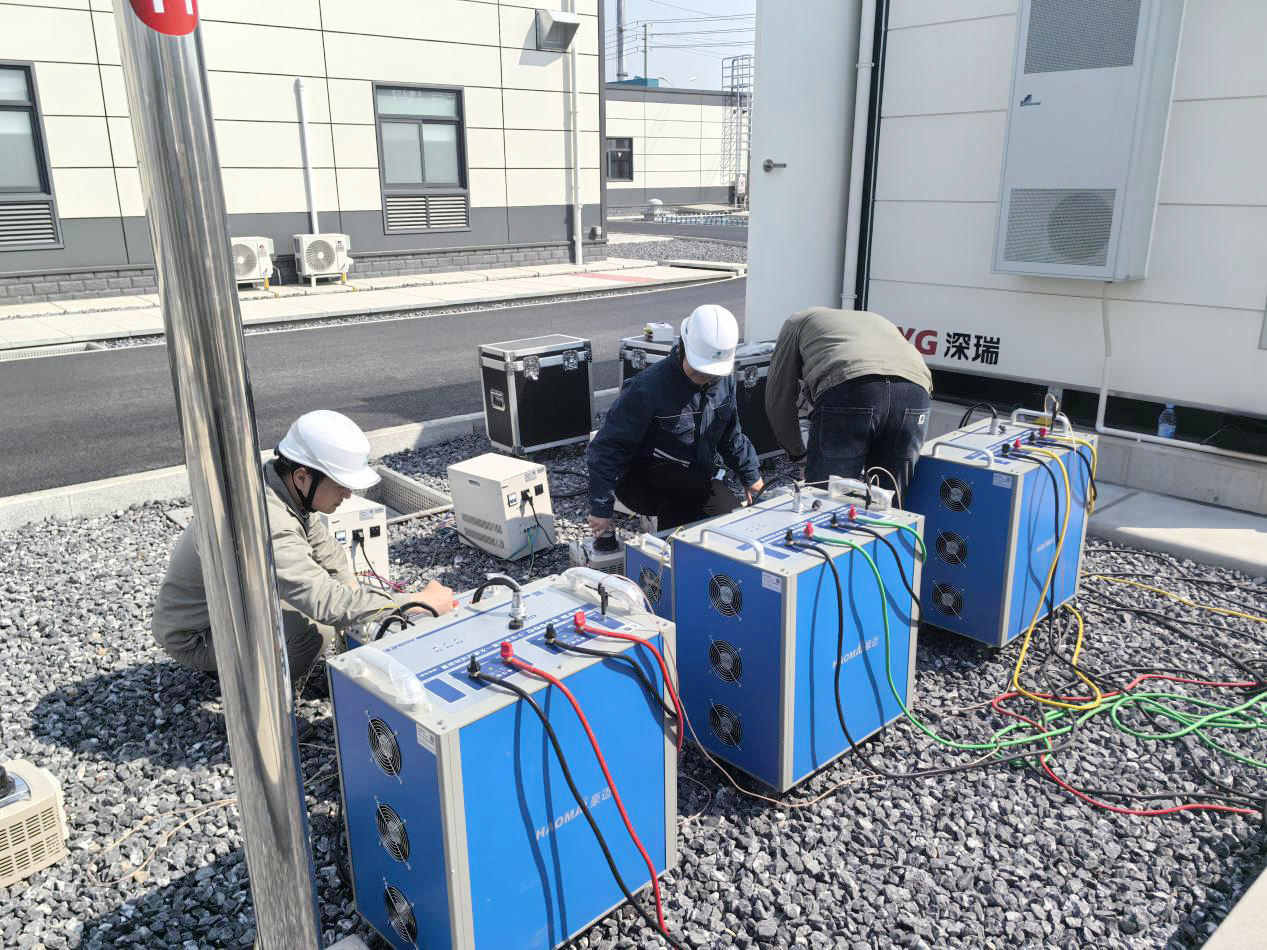

该装置可在新建、扩建、改建变电站或换流站一次系统回路中选取不同的加压注流点和变压器短路接点，通流可扩展到与变压器各绕组联通的母线、线路间隔上，各相注入电流与试验电源之间具有固定相位关系，再配合电压互感器二次回路电压输入试验装置，完成控保装置的模拟负荷及向量校核试验。

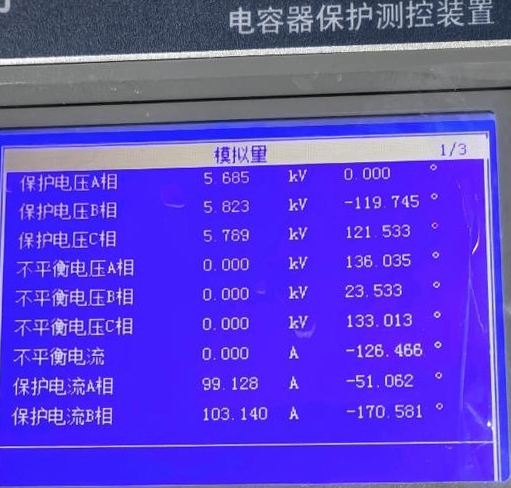

A相电流滞后A相电压接近90°，因此一次回路中，I-U角度为270°正序。

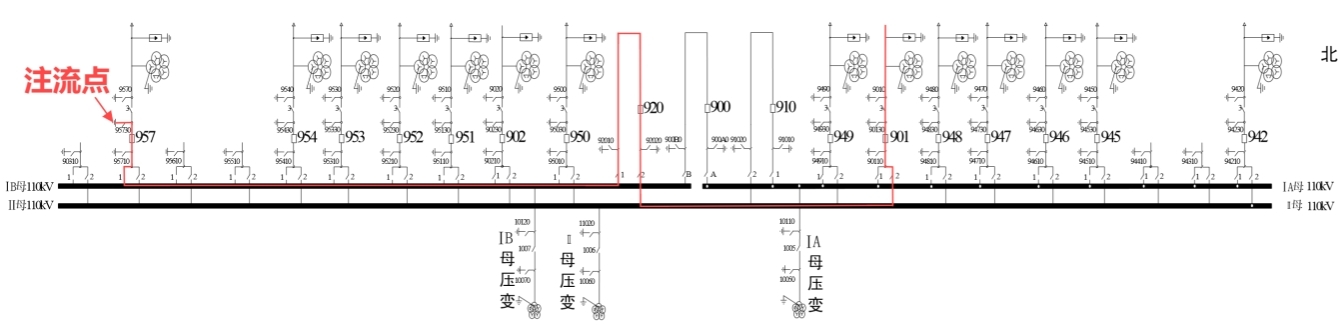

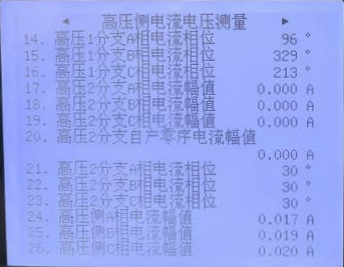

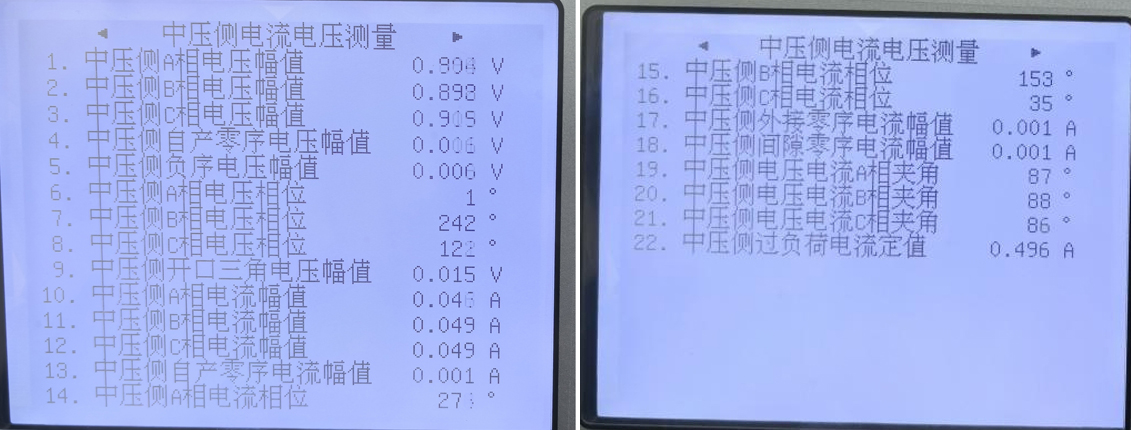

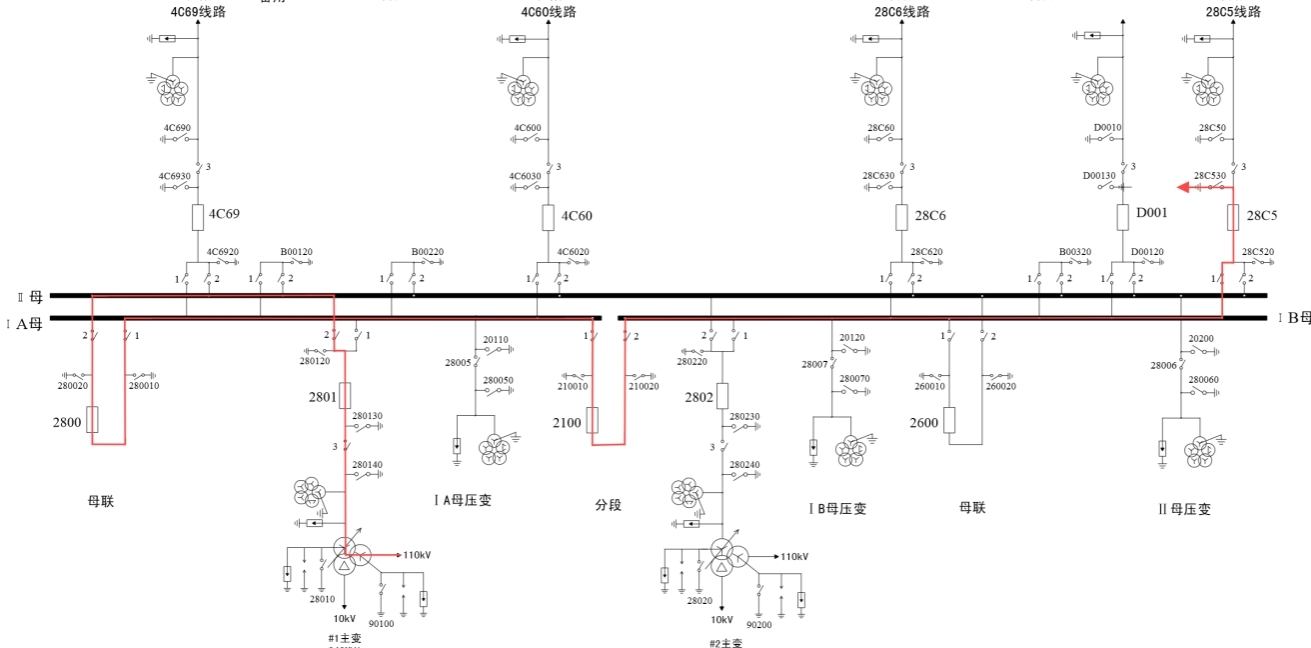

1）中压侧（110kV）往高压侧（220kV）注流

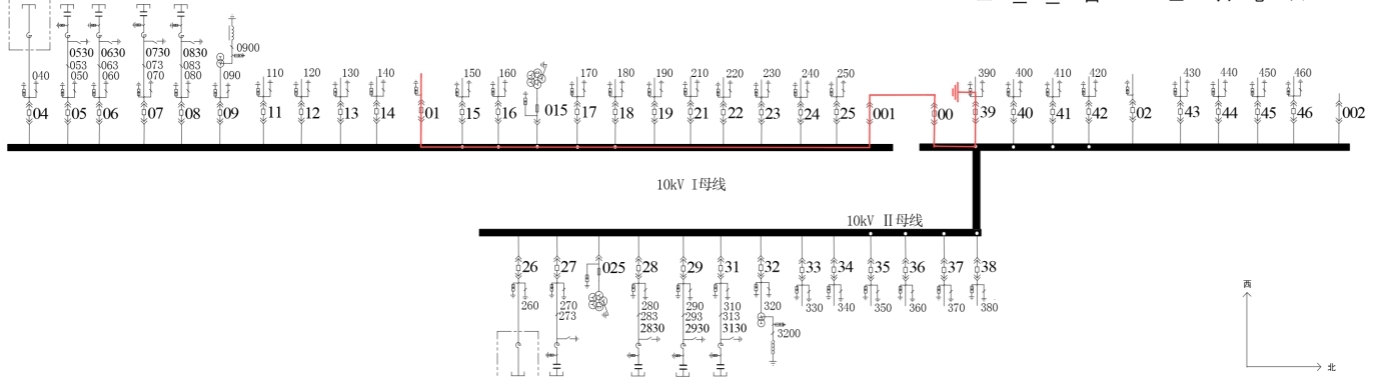

2）中压侧（110kV）往低压侧（10kV）注流

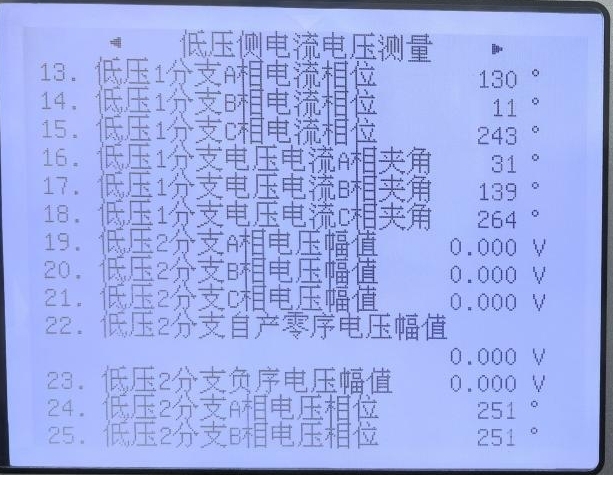

上图低压侧主变间隔CT P1指向母线，电流P2进P1出，电流与电压相位反180°，又因Y转▲，电流超前电压30°，因此低压侧主变间隔二次电流角度为270°+180°+30°=120°正序；低压侧间隔CT P1指向母线，电流P1进P2出，电流与电压角度为270°+30°=300°正序。
