案例实操丨蓄电池内阻测试及活化方法

发布时间：2025/02/28武汉市豪迈电力自动化技术有限责任公司

蓄电池内阻测试方法

某110kV变电站直流电源告警系统提示蓄电池电压故障，为快速判断电池状态，使用FR-3 蓄电池内阻测试仪测量电池电压、内阻、电池容量以及连接片的阻值进行分析判断。

长按蓄电池内阻测试仪电源开关，打开主界面，根据需要选择单节测量、批量测量、数据处理、系统设置等。若待测蓄电池数量较多，可选择批量测试。

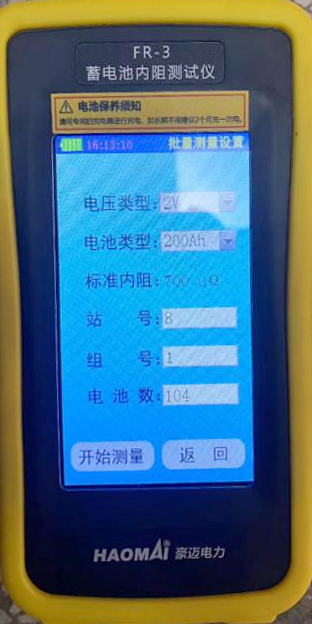

该变电站直流蓄电池1组共104节2V200Ah铅酸蓄电池。打开参数设置界面，设置电压为2V，电池类型200Ah，站号为工作票号，电池组号为1，电池节数为104。

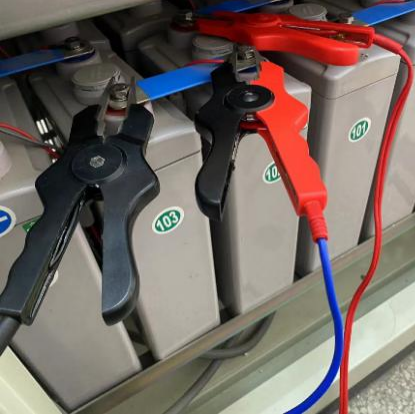

参数设置完成后开始接线。接线方式有两种：

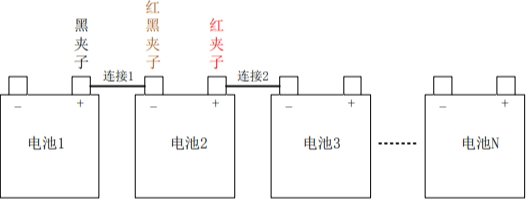

1）黑夹子接相邻电池的正极

黑红夹接被测电池负极，红夹接被测电池负极。

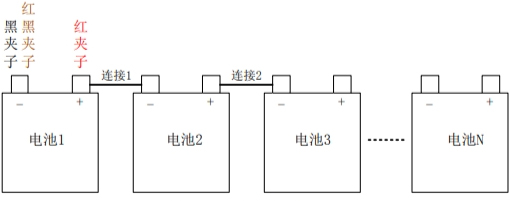

2）黑夹和黑红夹接被测电池负极，红夹接被测电池正极

选择其中一种接线方式接线完成后，点击开始测试，通过测得的电压、电阻、电池容量及连接片的阻值，判断电池的性能和连接情况，迅速排查出是电池连接片没拧紧，造成电路阻抗过高引发告警，立即快速处理，最大程度上减小影响。

蓄电池活化方法

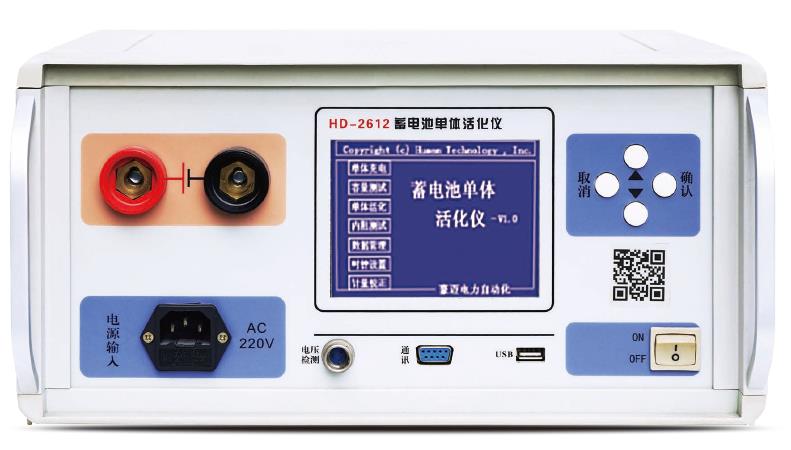

某变电站直流蓄电池组104节铅酸蓄电池15#、16#电池容量达不到规程要求，电压为1.95-2.00V，此次使用HD-2612 蓄电池单体活化仪进行活化。

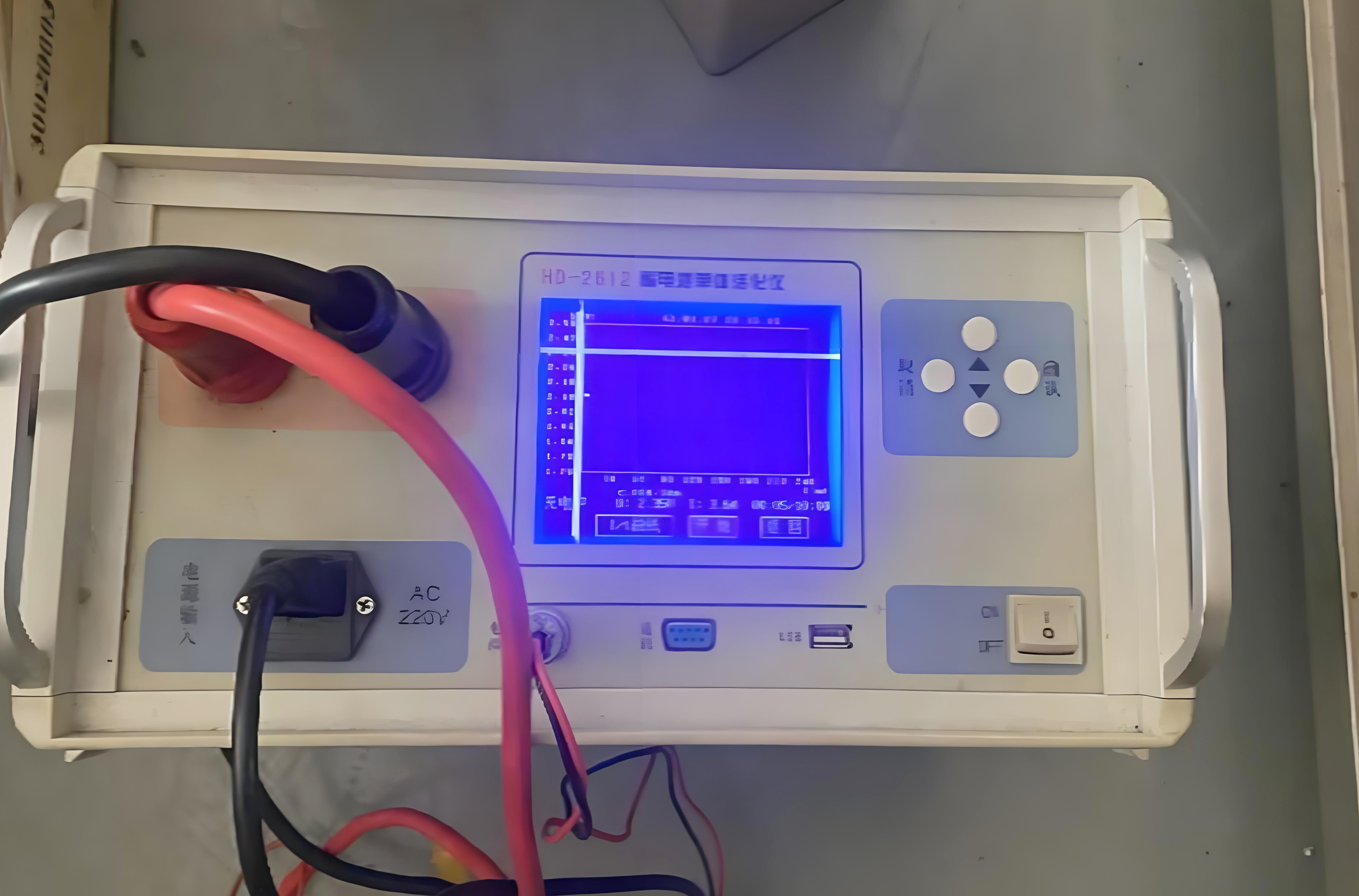

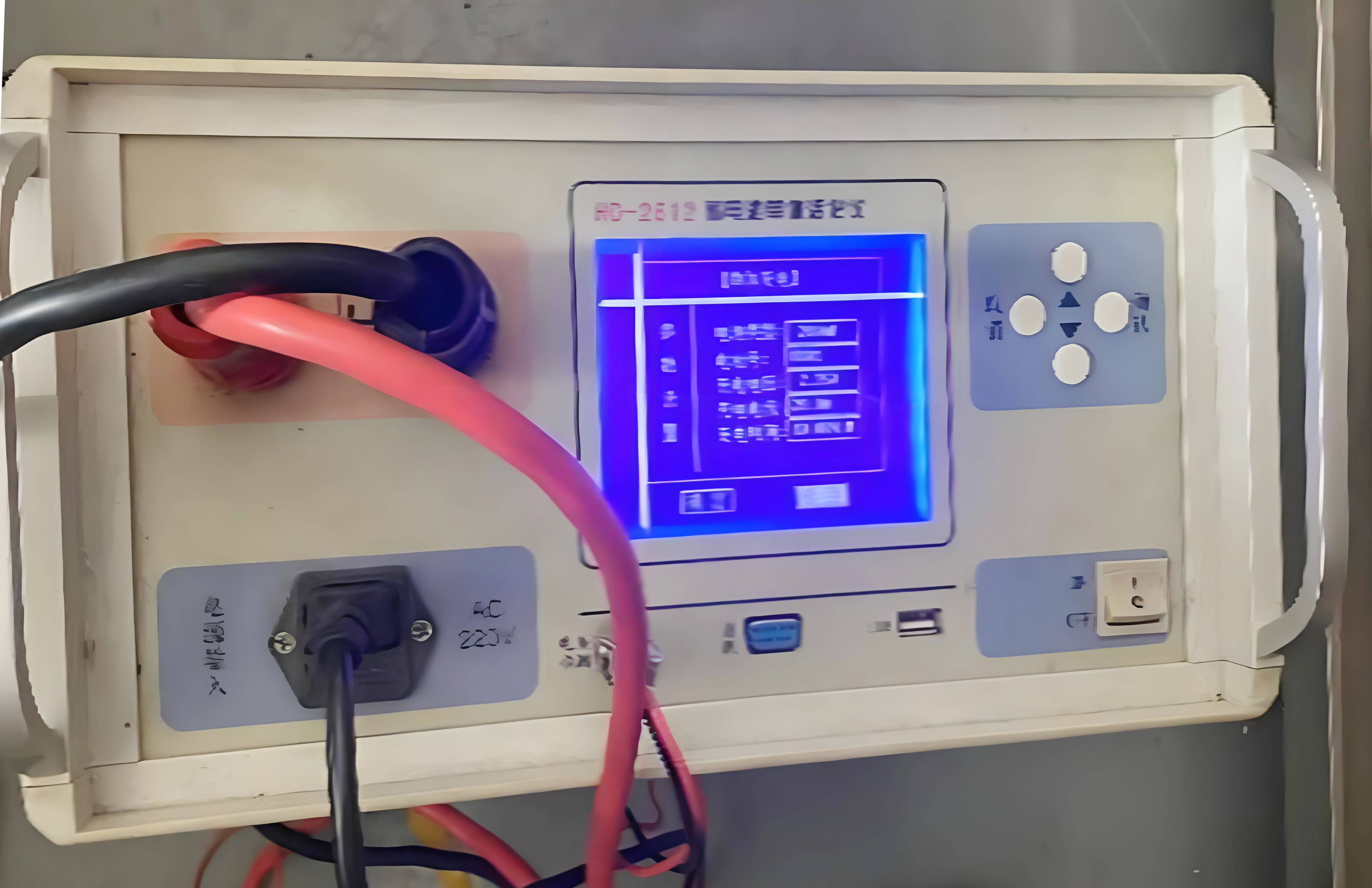

该款蓄电池单体活化仪轻小便携，采用大电流循环充放电技术对落后铅酸蓄电池进行激活维护，有放电模式、充电模式、活化模式三种运行方式，能对2V、6V、12V单体电池进行充电、放电、活化，运行时实时监测充放电电压、电流、时间，dv/dt曲线，具备活化最优化设定功能，活化效率高，每轮活化后可以测量电池内阻进行对比。

操作步骤：

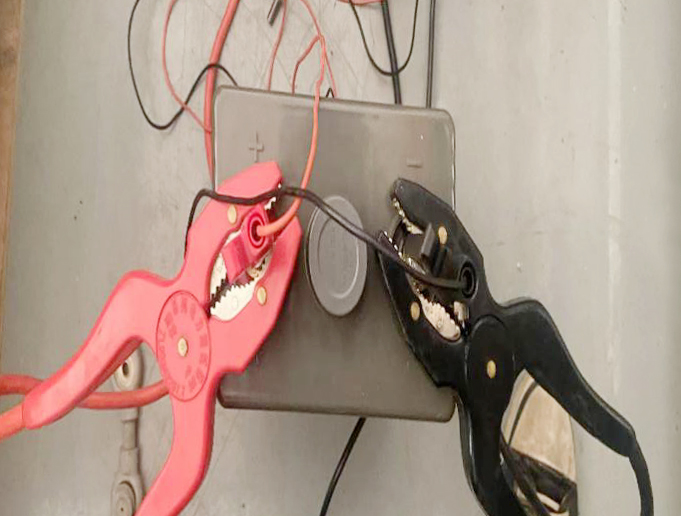

1）将待活化电池退出蓄电池组，然后对单体电池进行活化。红色电流线夹接电池正极极柱，黑色电流线夹接电池负极。
