纵联保护通道时延测试方法

发布时间：2024/11/28武汉市豪迈电力自动化技术有限责任公司

纵联保护作为保障电网安全稳定运行的重要一环，除保护设备自身需满足可靠性外，还需要传输通道能够将保护信号准确、迅速地进行传送，当系统发生故障时，必须要求有选择性地快速切除故障线路，不能发生保护拒动或误动现象，全线速动的纵联保护对高压电网的稳定运行起着重要作用。

纵联保护主要是依赖于通道将线路两端的保护装置测量信息进行交换，通过交换信息的变化量以区别是区内故障，还是区外故障。光纤纵差保护装置的可靠性极大程度上取决于保护通道的可靠性，采用双通道方式是提高通道可靠性的有效手段。

目前220kV及以上双光纤通道纵联保护因通道故障造成纵联保护闭锁，难以快速寻找故障原因，武汉豪迈研发生产的继保之星-DFT20 光纤纵差保护双通道综合测试仪是一款双光纤通道、继电保护装置以及智能终端综合测试仪，可同时跟踪北斗/GPS授时信号，采用北斗/GPS双模对时，对继电保护中光纤纵联保护通道收发时延一致性进行测试。

△ 继保之星-DFT20 光纤纵差保护双通道综合测试仪

该测试仪支持多种时间信号类型（PPX、B码、串口报文、NTP、PTP）的连续记录及分析，并支持多路时间同步信号对比测试，监测不同时间同步信号的时间偏差，并统计时间偏差信息。可模拟异常时间同步信号，便于测量被授时设备的时间响应特性及稳定性。设备自带硬接点开入、开出、100M/1000M光口，支持导入全站SCD文件，可正确配置相应的GOOSE报文发送与接收，进行智能终端时间响应测试，同时支持SOE测试，可连续记录SOE的时间精度。

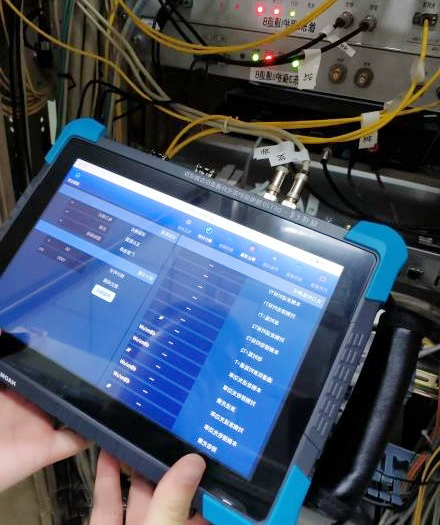

△ 纵联保护通道时延测试

通道时延测试 ：支持对继电保护中光纤纵联保护通道收发时延一致性进行测试。
保护功能测试 ：支持变电站现场保护调试、定检测试，支持全部通用测试、专项测试。
网络报文分析 ：支持报文接收过滤，支持SMV、FT3报文的波形、有效值、相位、角度、谐波含量分析，支持GOOSE报文解析与分析。
合并单元测试 ：支持合并单元离散度、时延、比差角差等测试。
智能终端测试 ：支持智能终端响应时间测试，硬接点转GOOSE、GOOSE转硬接点等方式。
一键自动测试 ：一键匹配保护装置测试模板，自动完成保护装置全功能测试。

近期在某省电力公司500kV变电站检修中，使用继保之星-DFT20 光纤纵差保护双通道综合测试仪对徐东3线纵联保护通道进行测试，传输时延348μs，符合规程要求，得到用户单位一致好评。
