某站220kV II-IV母分段224开关更换CT，若CT接入母差保护的接线错误导致极性接反，可能会造成母差保护误动。 为降低电网运行风险和倒闸操作风险，采用一次通流方式完成220kV II-IV母分段224开关CT二次电流回路测试和验证，通过负荷模拟方式分别对220kV I-II、III-IV母1、2号母线保护的224开关间隔电流回路进行检查，检查流入保护装置电流电压的相位、幅值以及电流互感器一次接线相对极性关系的正确性，确保二次电流回路正确、完整。

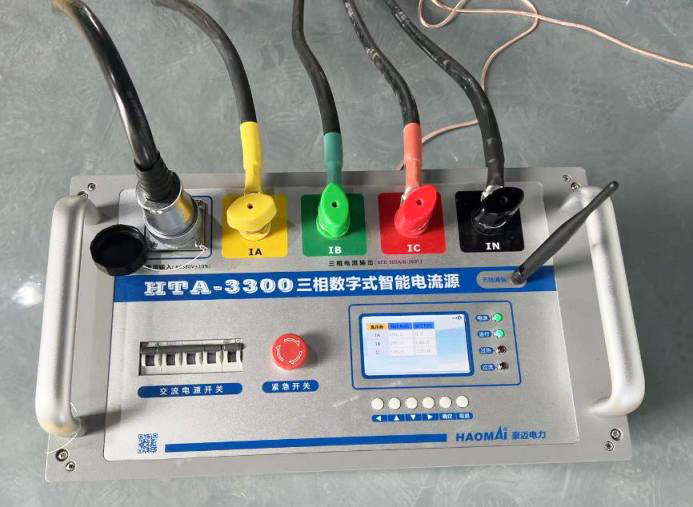

试验设备： HTA-3300 三相数字式智能大电流源、YD-300E 智能电流电压源无线遥控主机

试验现场应无工作人员进行线路测试工作，PT不能二次侧短路，CT不能二次侧开路，试验设备接入点应有接入电源。 试验时需轮停220kV I-II、III-IV母1、2号母线保护装置，非通流CT绕组二次安全措施执行不到位可能引起运行母线保护装置动作。 确认测试的母差保护屏内所有跳闸出口及失灵启动压板已退出。

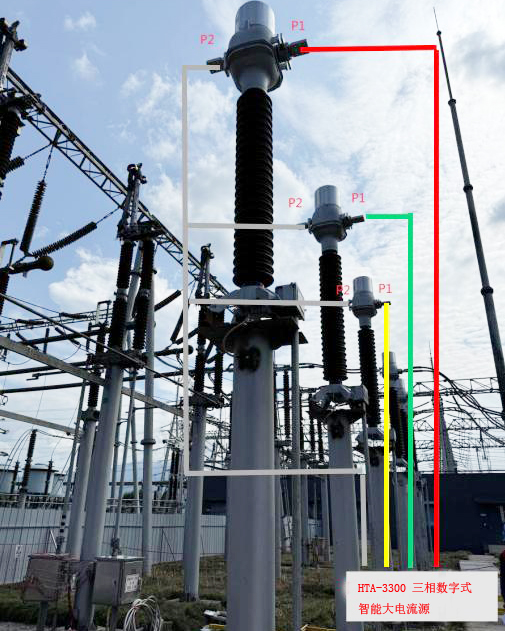

HTA-3300 三相数字式智能大电流源一次试验线应可靠连接分段224开关CT一次侧极性端P1，一次通流经过CT后从P2流出，形成“P1—CT—P2”可靠回路（见下图）。

电压基准接线：

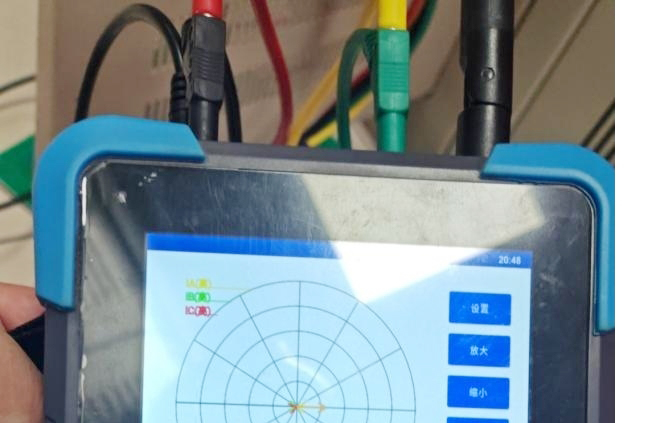

取测试母差保护装置的AN相电压为基准，接入到YD-300E智能电流电压源无线遥控主机的电压接线端（见下图）。

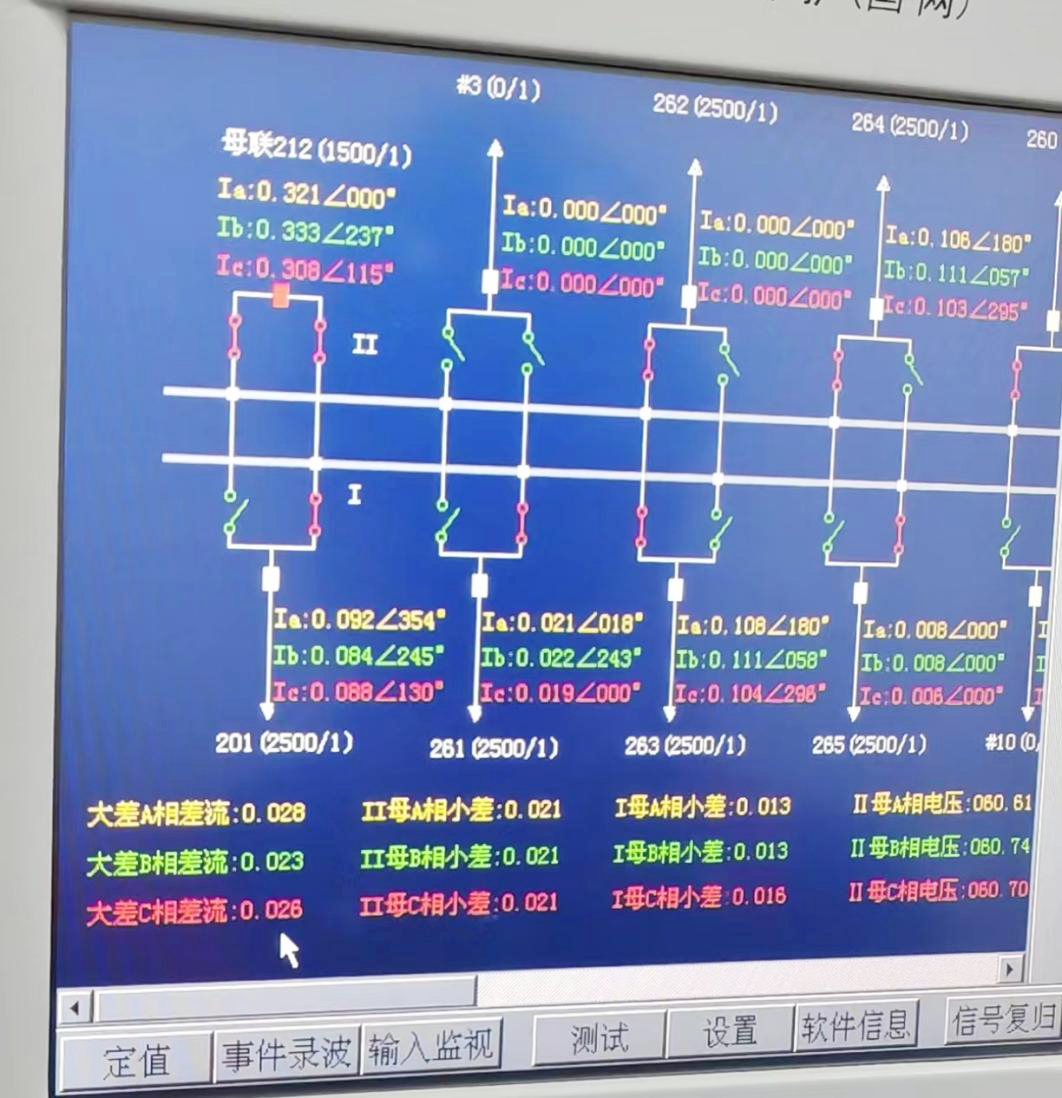

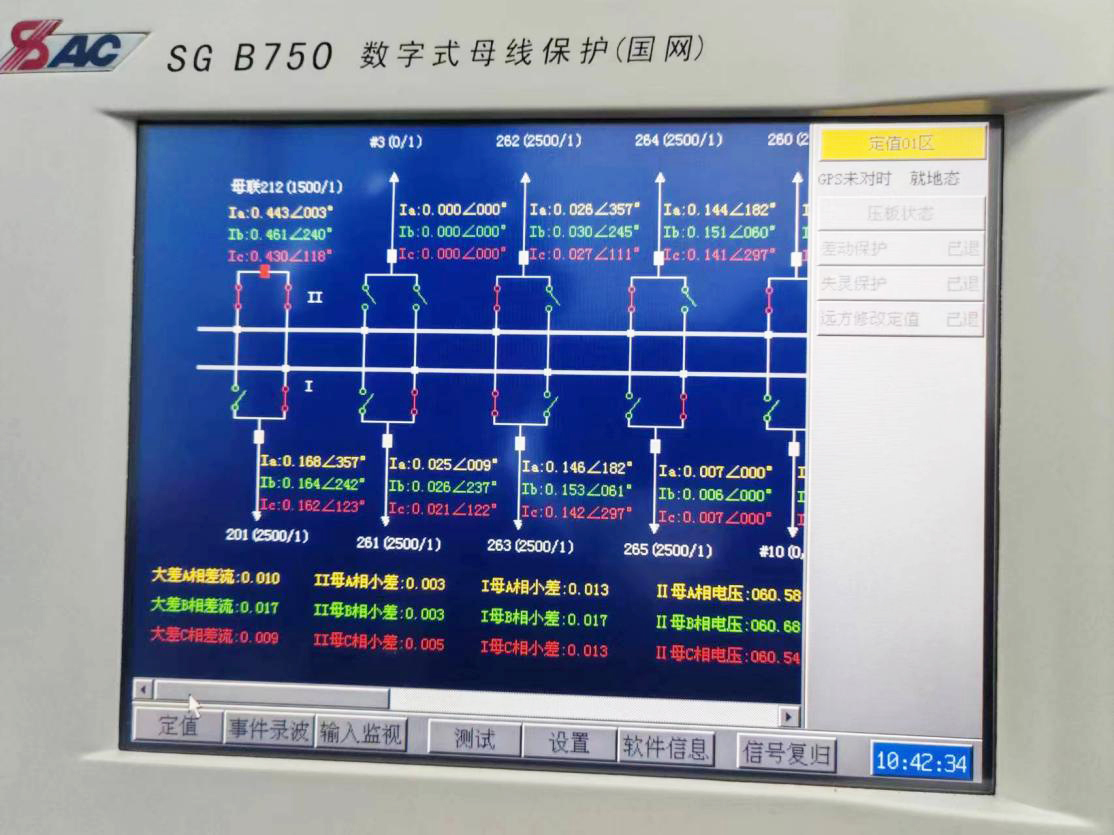

以220kV I-II母母线保护2号屏为例，在2号屏内选择一组负荷电流较小的支路作为基准，经现场观察，Ⅱ母上的262间隔比较合适，在保护屏内端子排短接该支路的电流（此时220kV I-II母2号母线保护装置会出现差流，此二次差流值即为短接支路的一次负荷电流），短接前、短接后保护上的差流值与支路电流见下图。

262间隔变比为2500/1，224分段间隔为4000/1，差动值显示基准为4000/1，由此可见：

短接前262间隔二次电流值为0.026A左右，换算成一次值约为65A，大差为0.01，Ⅱ母小差大约为0.003，Ⅰ母小差为0.013。

使用HTA-3300 三相数字式智能大电流源加量模拟该间隔电流

将HTA-3300运行设置选择为遥控模式，用YD-300E搜索对应设备，连接完成后设置输出的幅值与角度，然后返回遥控主界面，点击开始，即可控制连接的装置进行输出。

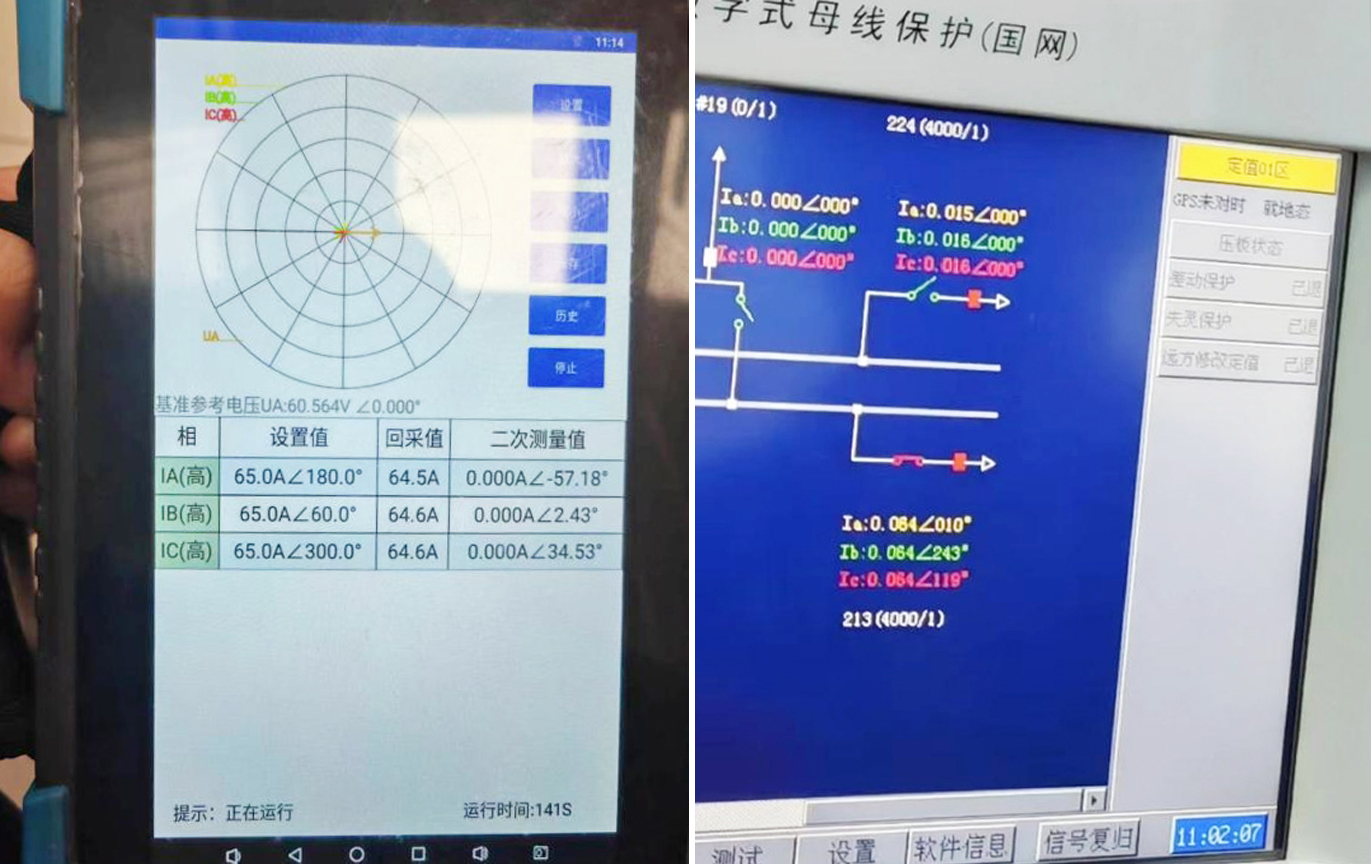

加量值与保护装置显示结果见下图：

若224分段开关CT安装接线正确，按此方式加量差流应能抵消，由上表可得，当一次侧施加65A角度与电压差180°的电流时，短接262间隔产生的差流值重新复归为0A（大差因Ⅰ母上有一点差流未复归为0），最终显示的大差与Ⅱ母小差都接近0，所以结果正确，由此可得该224分段间隔到220kV I-II母母线保护2号屏的向量正确。
