案例实操丨500kV变电站负荷模拟式继电保护向量检查

发布时间：2024/06/21武汉市豪迈电力自动化技术有限责任公司

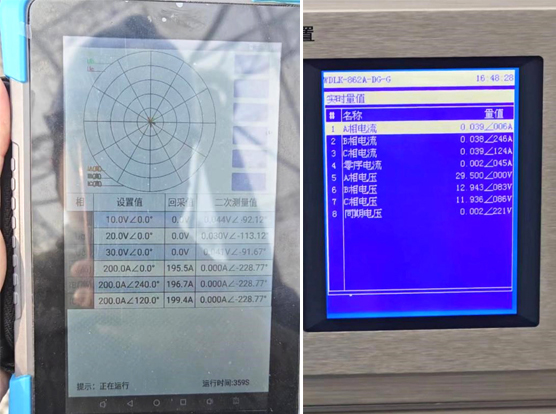

试验设备： HTA-3300 三相数字式智能大电流源、HTV-6000 三相数字式智能高电压源、YD-300E 无线遥控主机

试验前检查：现场无线路测试作业、PT二次侧无短路、CT二次侧不存在开路、具备接入电源。

试验接线：

△ 主变间隔电流源接线示意图

电压源接线：

拆开PT二次端子箱，将HTV-6000 三相数字式智能高电压源二次接线接在PT二次根部进行加量，断开二次接线，防止反送电，验证整个PT二次回路的正确性。

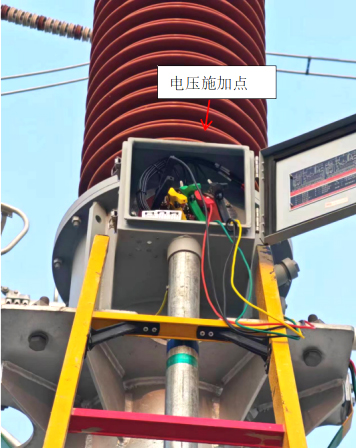

△ 压变三相电压施加位置

电流源接线：

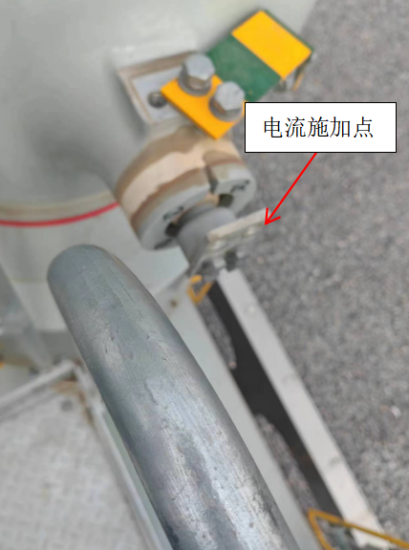

拆除500kV 5061主变间隔接地闸刀（506117闸刀）的接地连接点，试验前需要断开其它电流流经回路的接地连接点，保证只有500kV #4主变间隔接地闸刀（506127闸刀）的一个接地连接点，从拆除点位置（506117闸刀）引线处用线缆依次与HTA-3300 三相数字式智能大电流源的A、B、C三相输出端子连接，大电流源的N线与接地铜排连接（下图中红线为三相电流回路流向，开关、闸刀状态如图）。 506117、5061、506127在合闸位置，其他与500kV母线连接的隔刀均断开，其余刀闸及地刀均在分闸位置。
