案例实操丨线路差动保护双侧联调试验方法
发布时间:2024/05/24武汉市豪迈电力自动化技术有限责任公司

保护装置: CSC-103 线路保护装置

测试设备: 继保之星-Z70 手持式数模一体继电保护测试仪



线路差动保护是线路保护的主保护,通常为方便进行带通道整组试验,装置提供带通道远方环回试验功能。

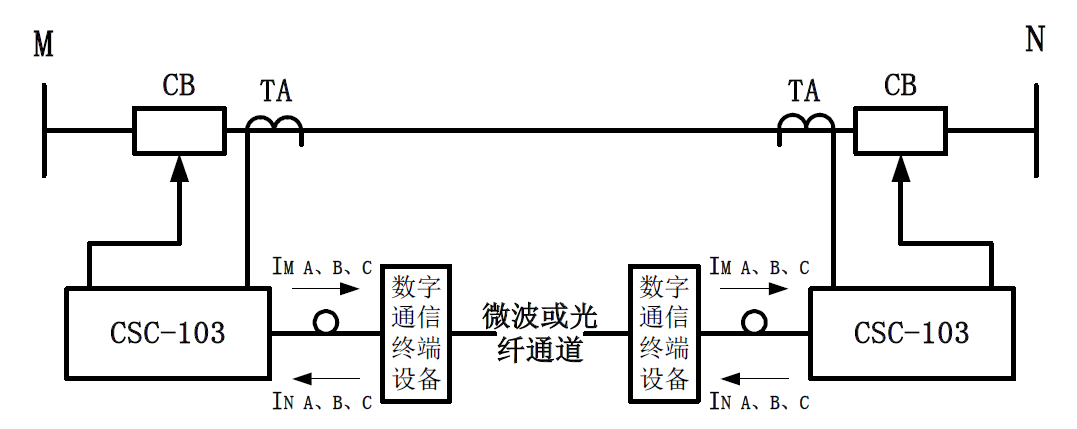

△ 线路差动回路示意图

上图中M、N两端均装设CSC-103 线路保护装置,保护与通信终端设备间采用光缆连接,保护侧光端机装在保护装置背后。 装置可采用“专用光纤”或“复用通道”。 在纤芯数量及传输距离允许范围内,优先采用“专用光纤”作为传输通道。 当功率不满足条件,可采用“复用通道”。
本文介绍如何使用继保之星-Z70 手持式数模一体继电保护测试仪通过GPS异地对时实现同步输出,完成线路差动保护双侧联调试验。

1、保护相关设置:

1)保护定值控制字设置 (M侧站端)
序号
定值名称
数值
序号
定值名称
数值
01
CT一次额定值
1200A
11
纵联差动保护
1
02
CT二次额定值
1A
12
CT 断线闭锁差动
0
03
PT一次额定值
220kV
13
通信内时钟
1
04
CT变比系数
1
14
单相重合闸
1
05
变化量启动电流定值
0.1A
15
三相重合闸
0
06
零序启动电流定值
0.2A
16
禁止重合闸
0
07
差动动作电流定值
1A
17
停用重合闸
0
08
本侧识别码
101

09
对侧识别码
102

10
单相重合闸
0.8s


注: N侧站端本侧识别码为102,对侧识别码为101,其他定值及控制字与M侧站端一致。

2)保护压板设置

M侧站端与N侧站端在“压板定值”里,将“差动保护”软压板置“1”,在保护屏上,投入“差动保护”功能硬压板,投入“检修”功能硬压板,断开“跳闸出口”硬压板,检查保护装置光纤通道状态正常。 (无通道异常告警指示及报文)

2、试验接线:

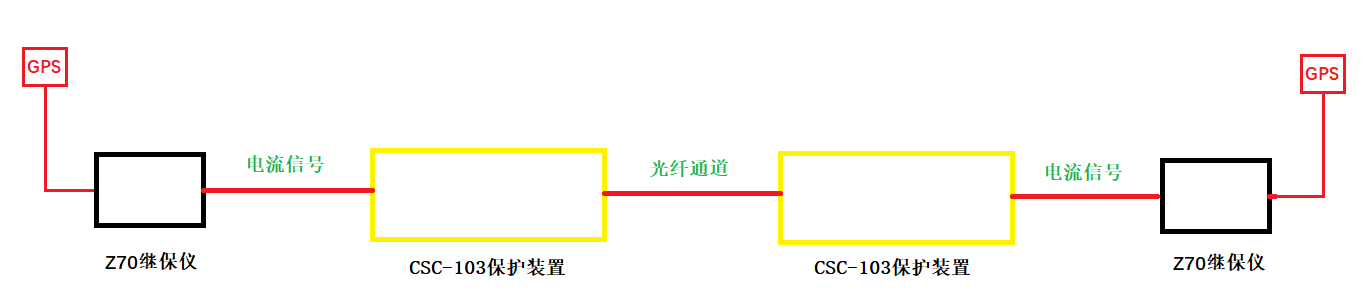

△ 线路差动保护接线图

此试验需使用两台带GPS对时的继保之星-Z70 手持式数模一体继电保护测试仪。 在M侧站端使用一台继保之星-Z70 连接GPS对时,输出电流信号给CSC-103保护装置,在N侧站端使用另一台继保之星-Z70 连接GPS对时,输出电流信号给CSC-103保护装置,两侧站端的保护装置通过光纤通道连接。

3、线路差动保护试验方法:

两侧站端分别安排操作人员,继保之星-Z70 设置GPS对时,连接好GPS天线,测试仪上显示对时成功。

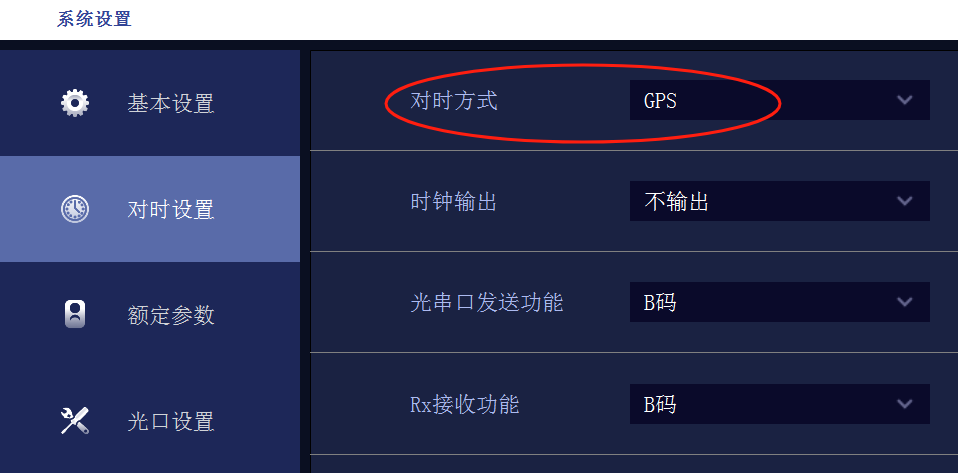

△ GPS设置方法

1)试验参数设置
在状态序列试验模块进行参数设置,模拟两侧正常负荷电流状态到故障状态,再到重合闸状态试验条件。 状态一正常状态设置如下图:

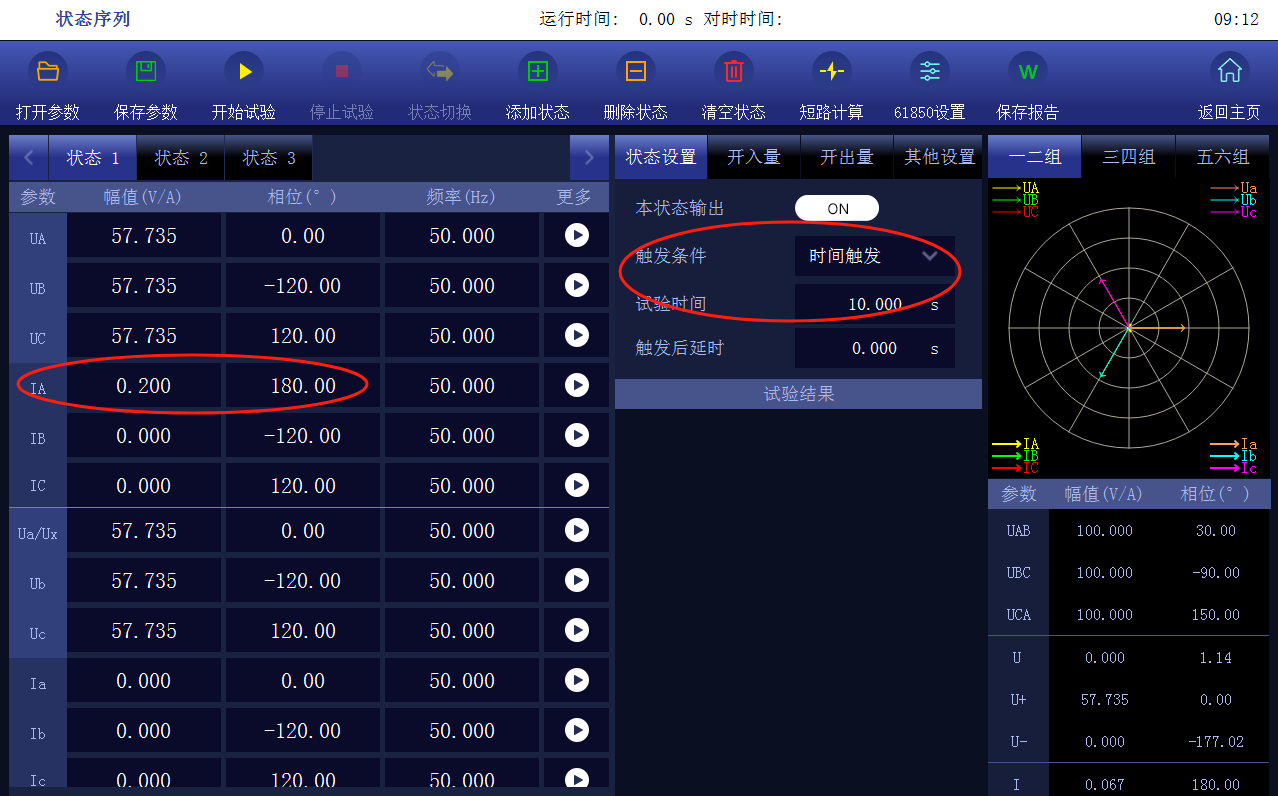

△ M侧正常状态参数设置

△ N侧正常状态参数设置

状态二故障状态设置如下图:

△ M侧故障状态参数设置

△ N侧故障状态参数设置

状态三重合闸状态设置如下图:

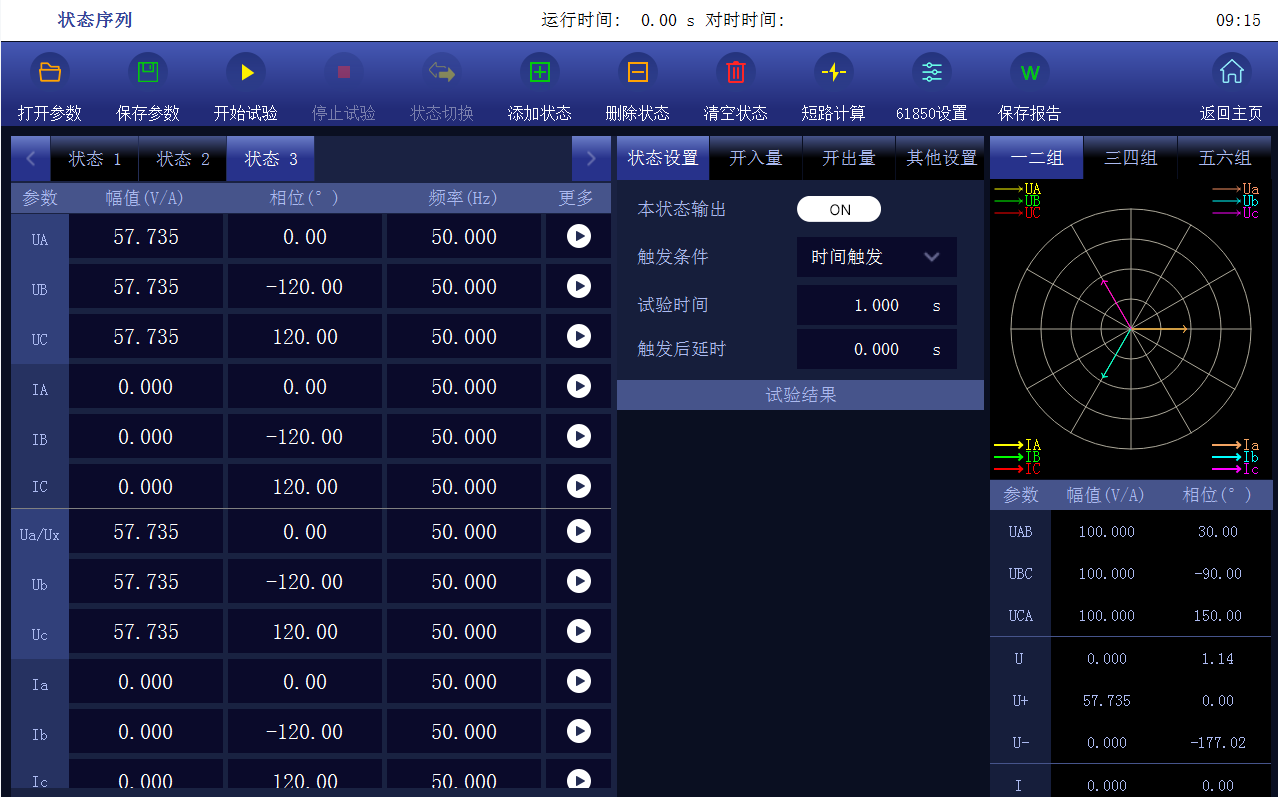

△ M/N侧重合闸状态参数设置

2)开始试验
试验时两侧站端设置同一个时间点,到达设置的时间,两端的测试仪即可开始运行,实现同步输出,按照设定的状态进行输出。

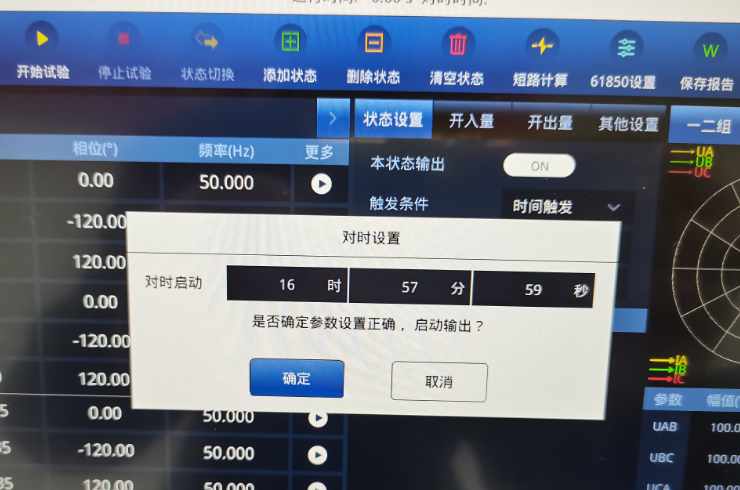

△ 对时时间设置

3)试验结果
状态一两侧查看采样值及差动电流和制动电流,状态二两侧查看动作报文。

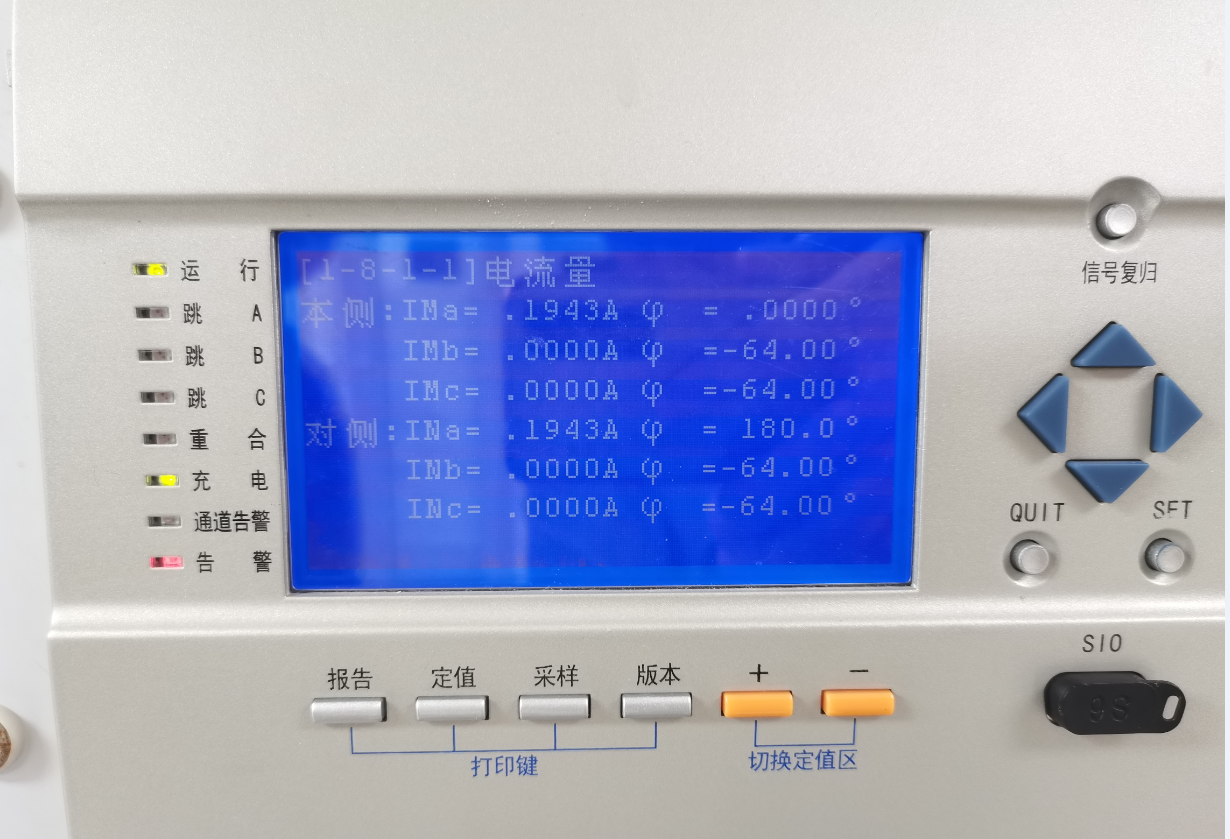

△ M侧状态一采样值

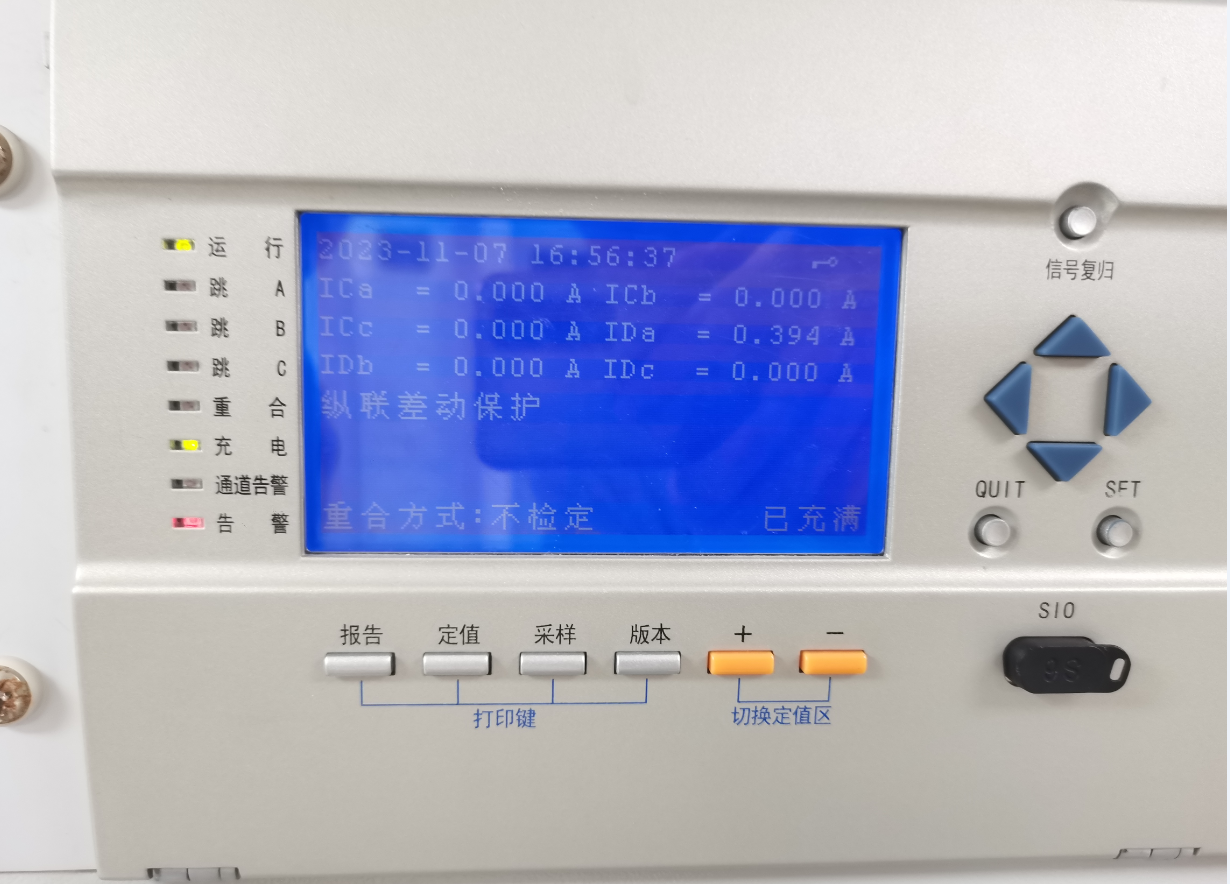

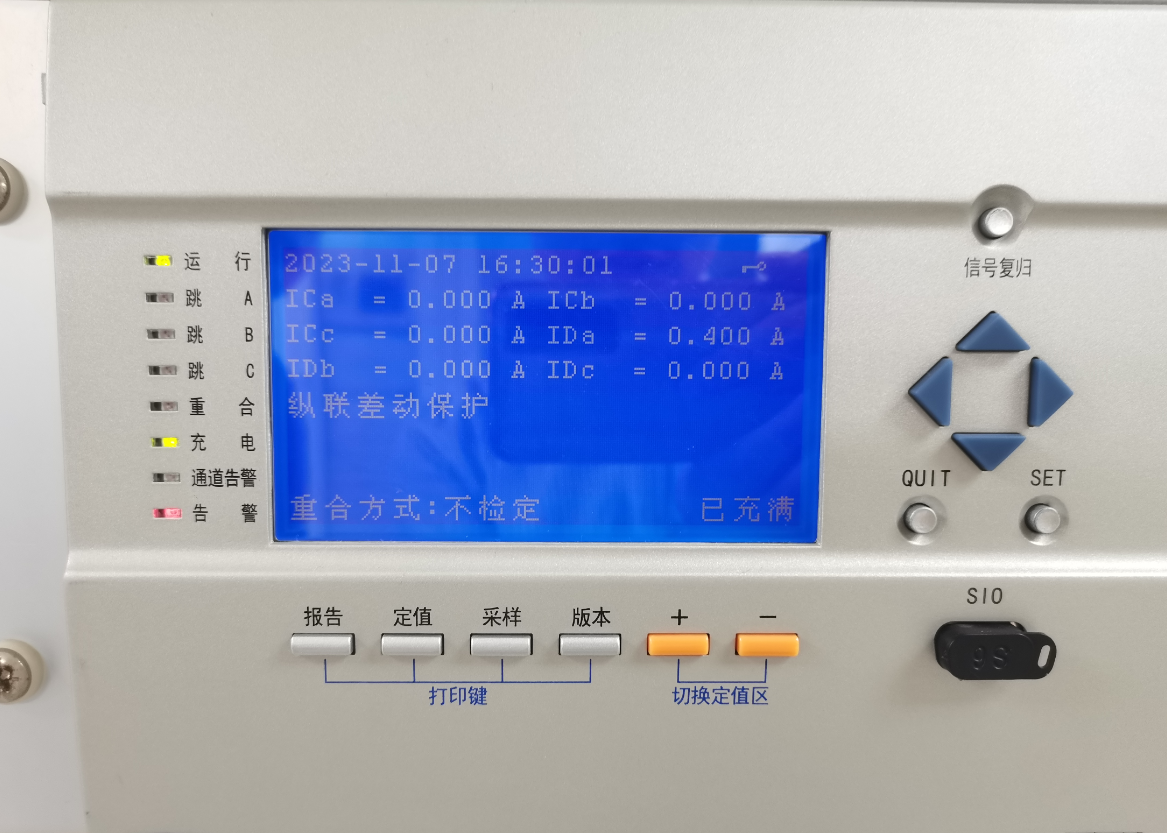

△ M侧差动电流与制动电流值

△ N侧状态一采样值

△ N侧差动电流与制动电流值

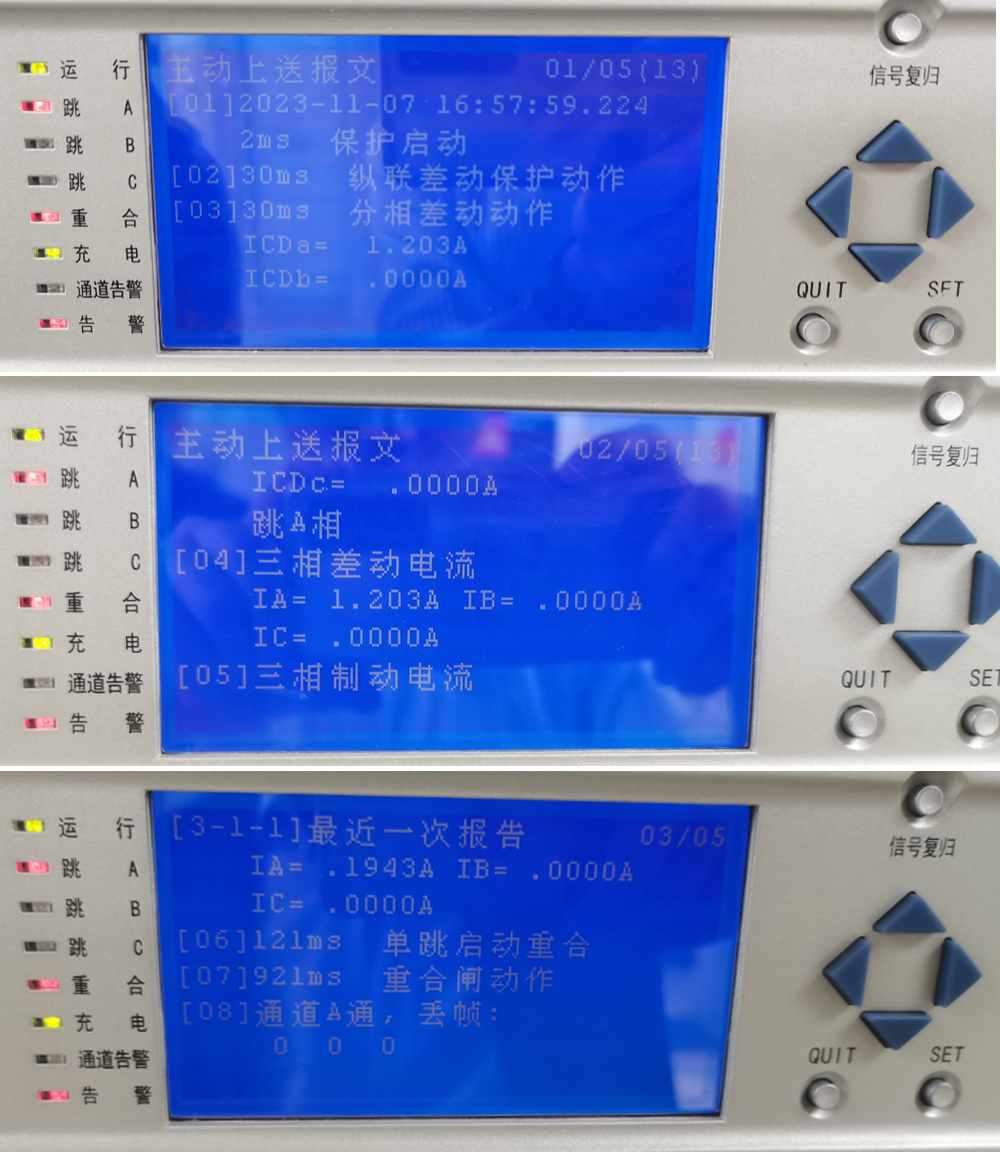

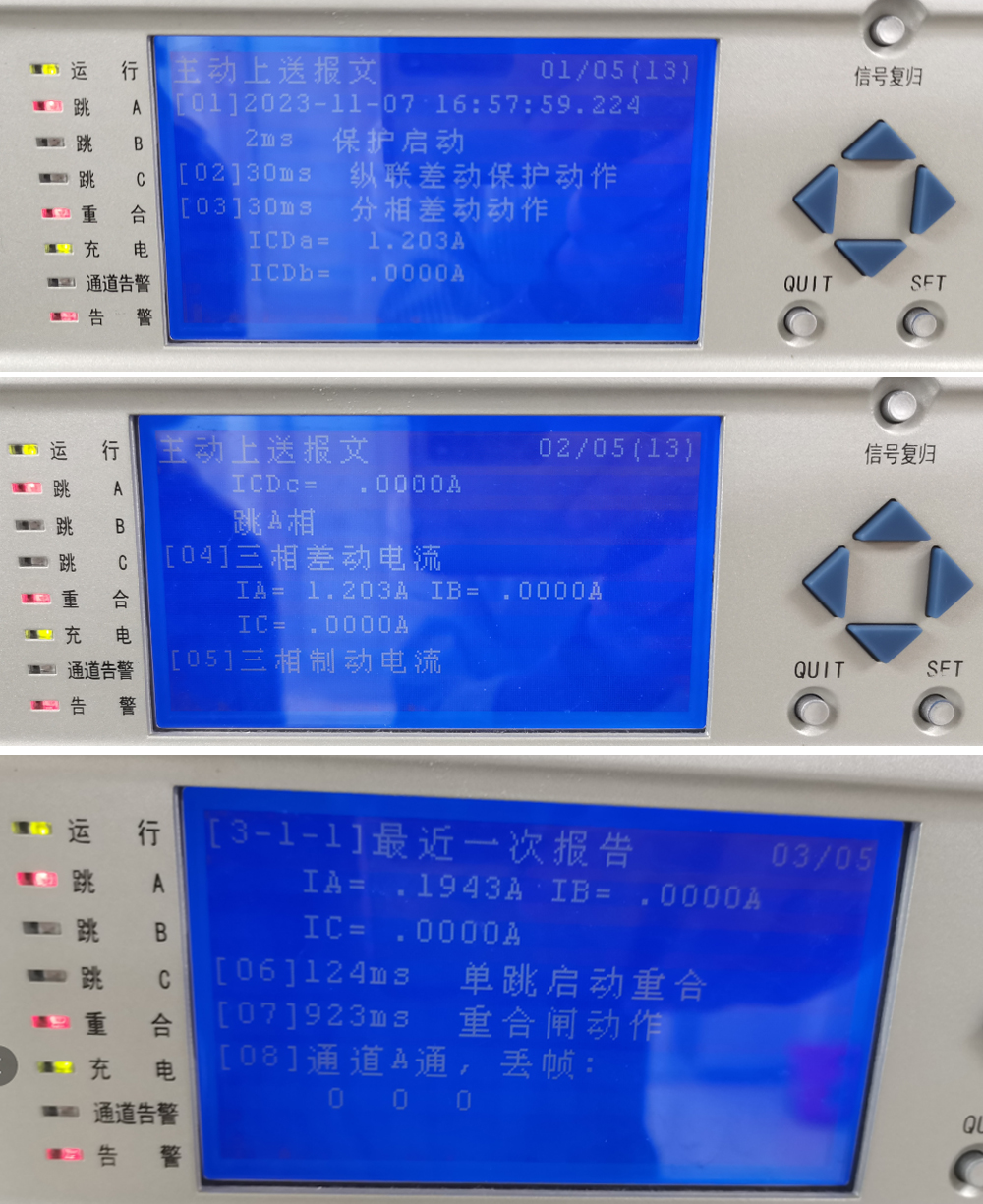

△ M侧差动保护动作及重合闸动作报文

△ N侧差动保护动作及重合闸动作报文

根据试验结果分析,两侧电流相位同向时差动电流相加,制动电流相减,而两侧电流相位反向时差动电流相减,制动电流相加,满足线路差动保护动作逻辑。 当两侧的差动电流小于动作定值时,差动保护不动作,大于动作定值时,差动保护动作。
