保护装置： CSC-103线路保护装置
测试设备： 继保之星-Z70 手持式数模一体继电保护测试仪
超高压线路保护装置是调试工作重点，智能站保护调试与常规站主要区别是IEC61850数字量配置，本文介绍如何使用继保之星-Z70 手持式数模一体继电保护测试仪对智能站CSC-103 保护装置进行距离保护试验。
1）IEC61850数字量设置：
①解析SCD文件： 61850打开SCD文件，找到保护装置IED名称，也可通过搜索IED名称更快定位。 右边控制块信息显示所选IED的GOOSE及SV信息，左下角显示所导入的GOOSE，右下角显示所导入的SV。

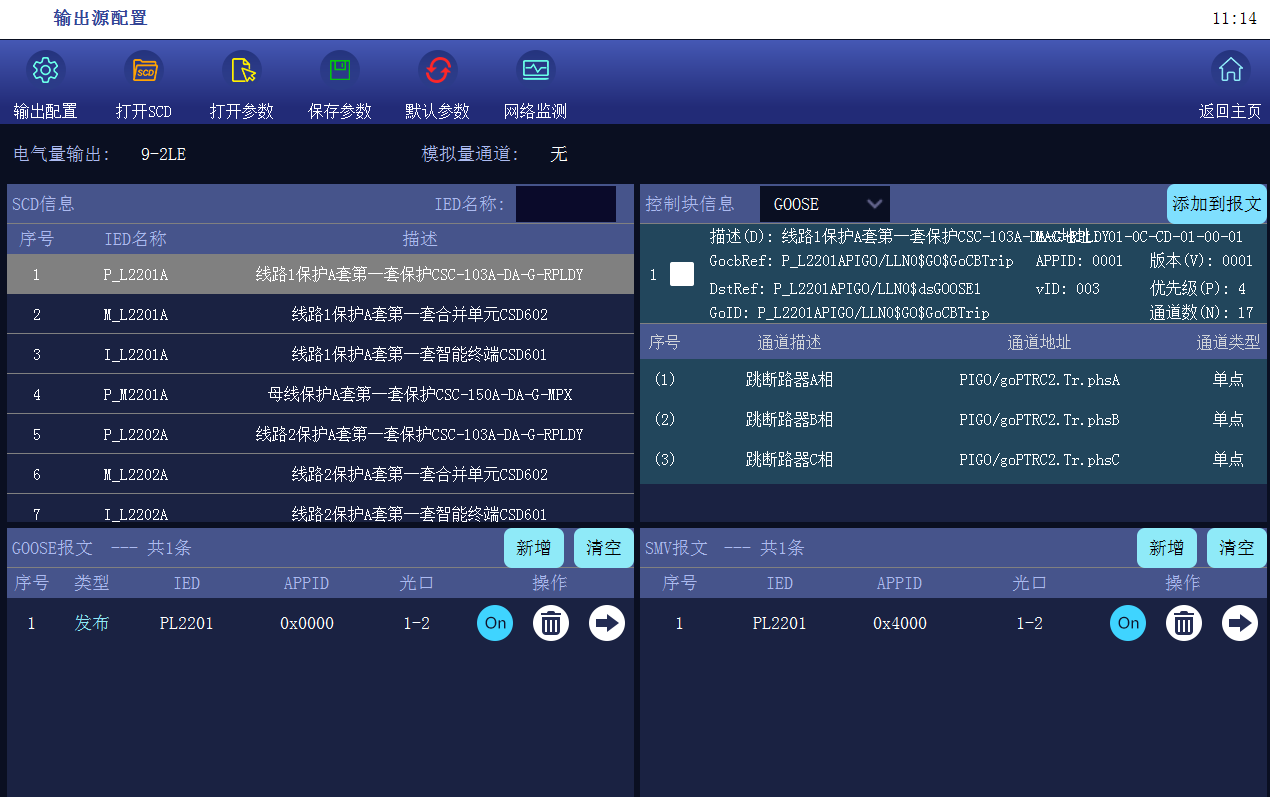

△ SCD文件解析图
②配置SV控制块信息，点击所导入的PL2201操作箭头，进入SV控制块设置，选择通道为1，自动映射电流电压到IABC/UABC上。
③配置GOOSE控制块信息，点击所导入的PL2201A控制块，类型改为订阅，点击后方箭头操作，进入GOOSE控制块设置，选择通道为2，映射对应跳闸开入量。

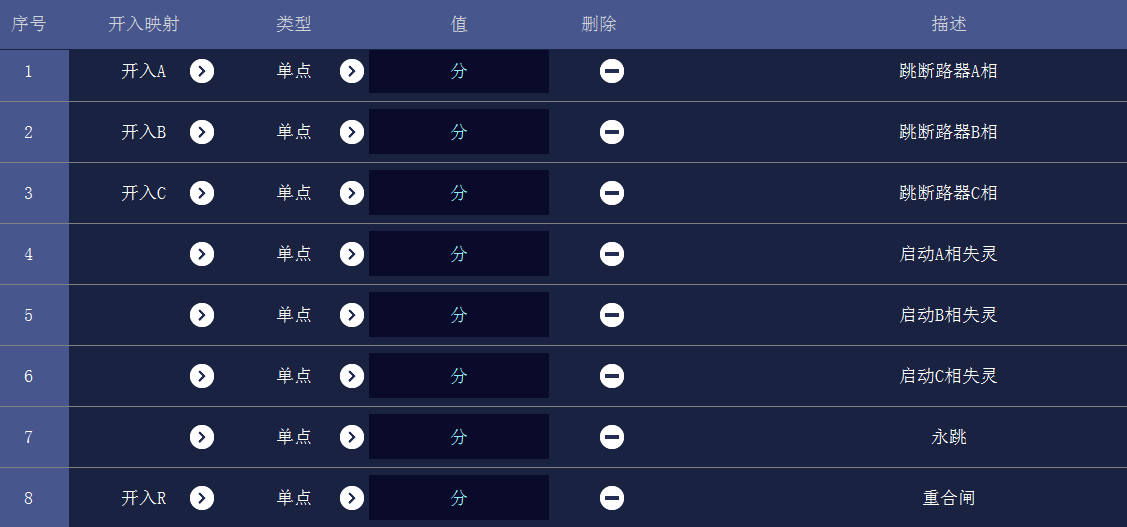

△ 开入量映射配置
④点击所导入的IL2201A控制块，类型改为发布，点击后方箭头操作，进入GOOSE控制块设置，选择通道为2，映射对应开关位置开出量。

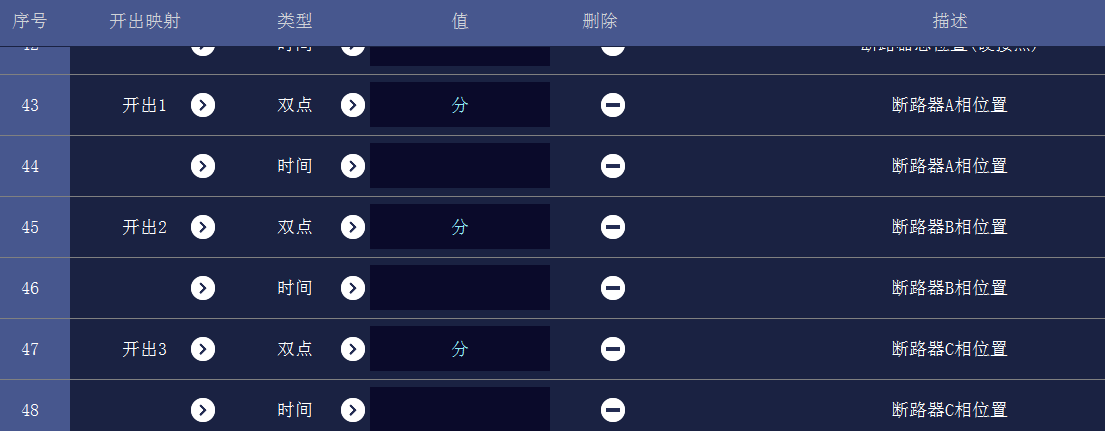

△ 开出量映射配置

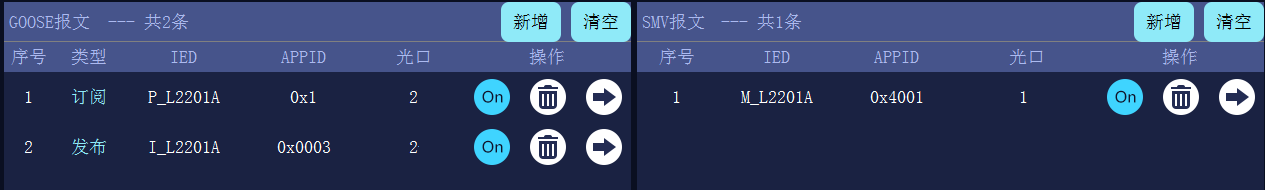

△ SV/GOOSE配置
⑥在输出配置菜单中配置SMV变比设置，此处只需更改电压电流一次额定值，其他选择默认。

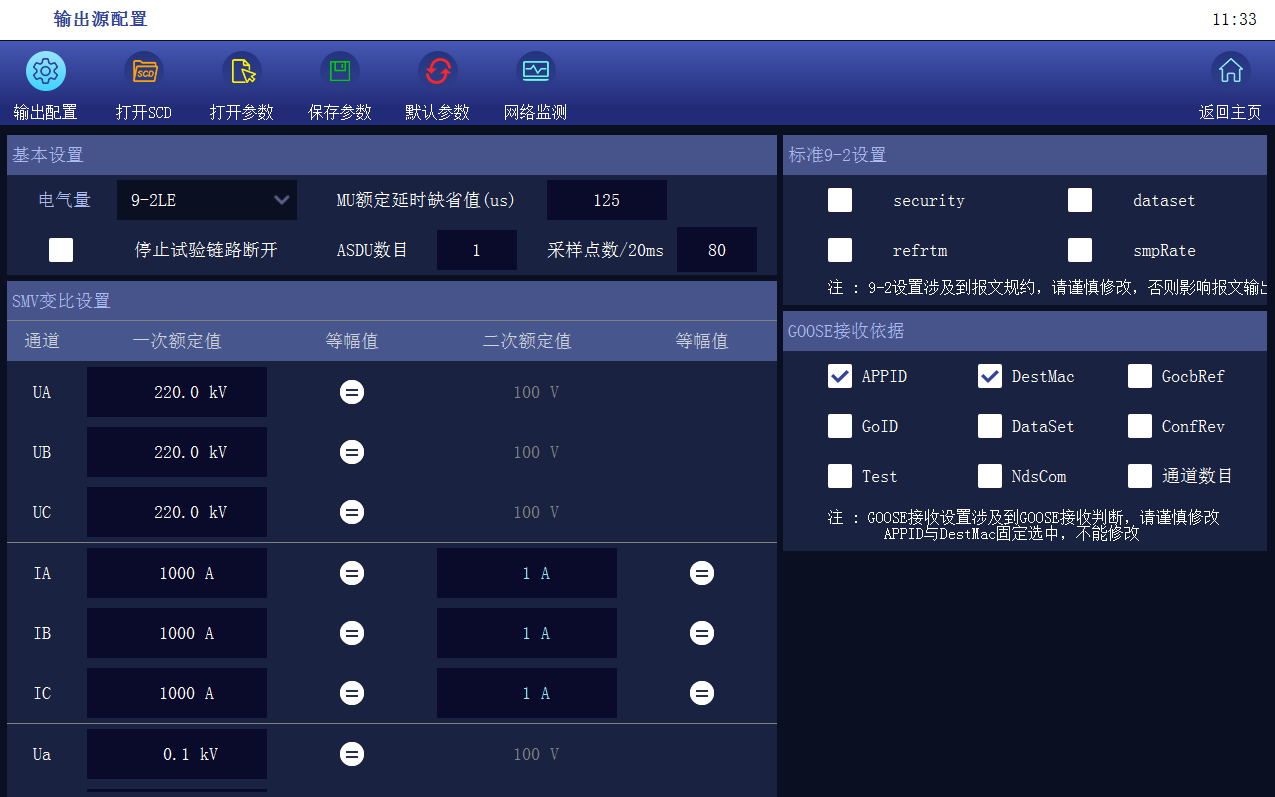

△ SV变比配置
完成以上操作即完成CSC-103 保护装置的61850配置。
将继保之星-Z70 光口1接入保护装置SV板的2口，用于给保护装置加量，测试仪光口2接入保护装置GOOSE板的2口，用于给保护装置施加开关位置和采集保护装置动作时间。
1）保护定值控制字设置：

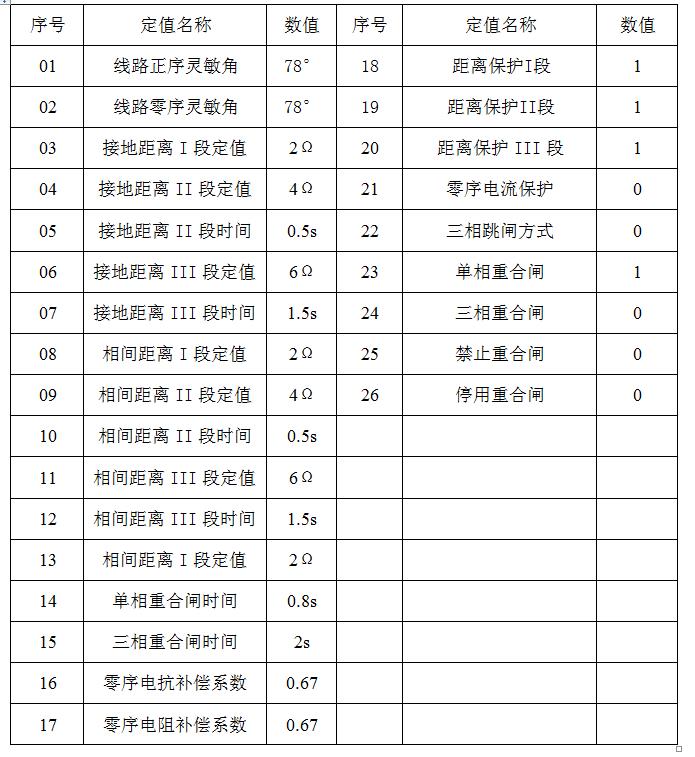

在“压板定值”里，将“差动保护”软压板置“0”，将“距离保护”软压板置“1”，将“零序保护”软压板置“0”，在保护屏上，断开“检修”功能硬压板。
继保之星-Z70 软件主界面主要包括通用测试、专项测试、网络分析和高级测试四大测试模块。
△ 继保之星-Z70 软件主界面

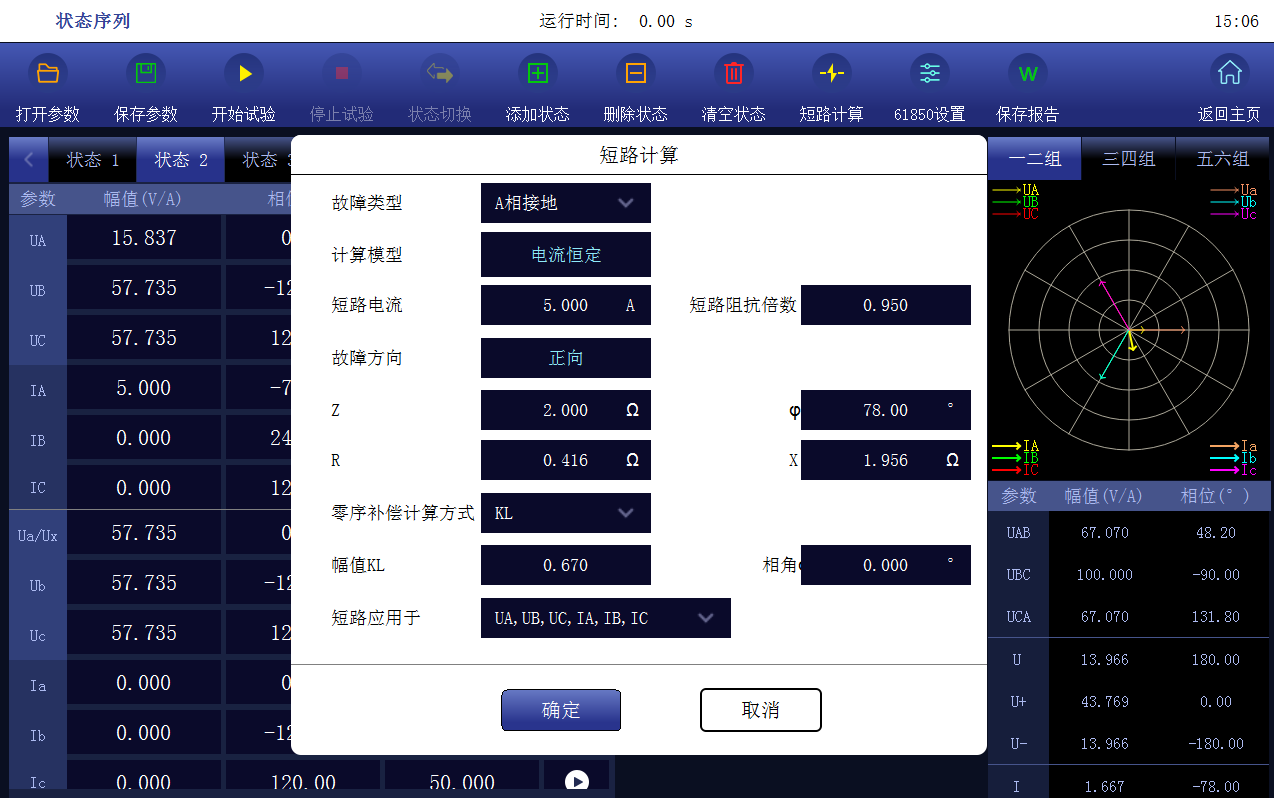

1）模拟A相接路故障，在“状态序列”菜单里，通过短路计算，设置故障类别，自动计算出故障电流电压值。
状态1设置： UA=UB=UC=57.734V，IA=IB=IC=0A，电压电流均为正序，触发方式： 按键触发。
△ 正常状态参数设置
状态2设置： 根据短路计算自动填入故障电压电流，触发方式： 时间触发0.1s。
△ 故障状态参数设置
状态3设置： UA=UB=UC=57.734V，IA=IB=IC=0A，电压电流均为正序，触发方式： 时间触发1s。

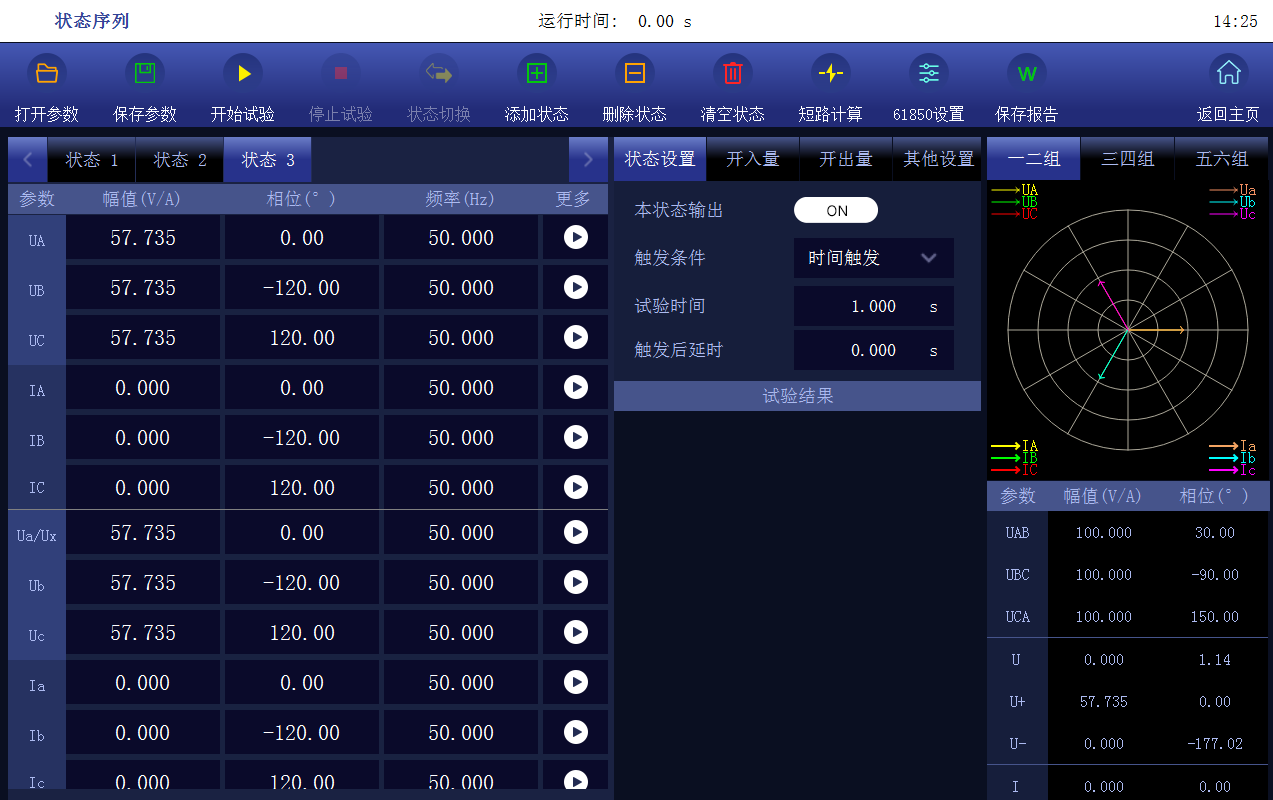

△ 重合状态参数设置
状态4设置与状态2一样，为永久性故障后加速状态。 触发方式： 时间触发0.1s。
2）加量，设置完成后，点击运行。 待充电指示灯亮后，切换至下一状态， 继保之星-Z70 按照故障态输出持续时间0.1s，重合态输出1s，后加速态输出0.1s。
3）试验结果： 保护动作跳闸信号灯显示，先跳A，再重合A，最后再三跳A/B/C。 继保之星-Z70收到保护发出的跳闸信号，测试仪GOOSE开关量状态2开入量A测得动作时间为50ms，状态3开入量R测得重合时间为832ms，状态4开入量ABC测得后加速动作时间37ms。

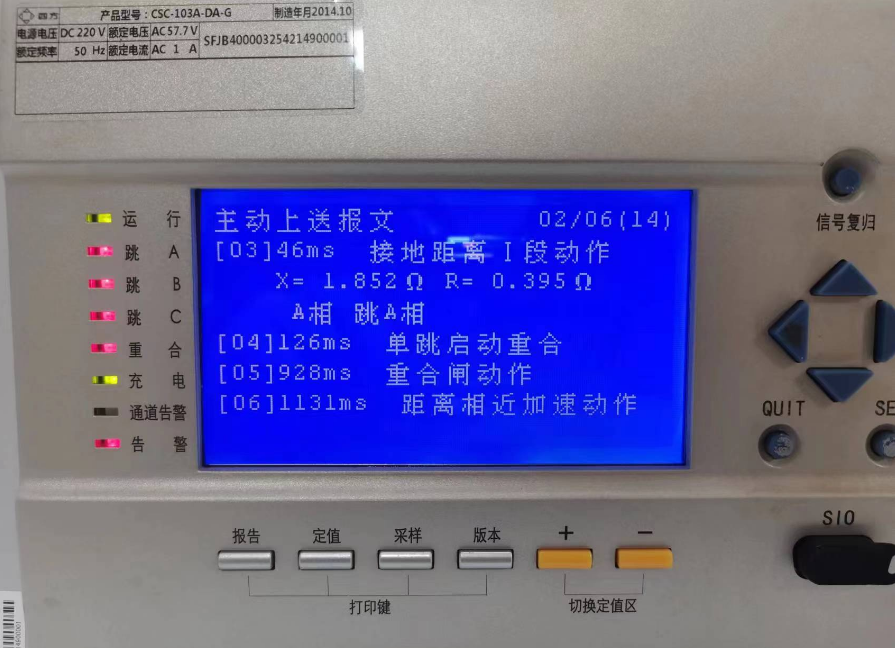

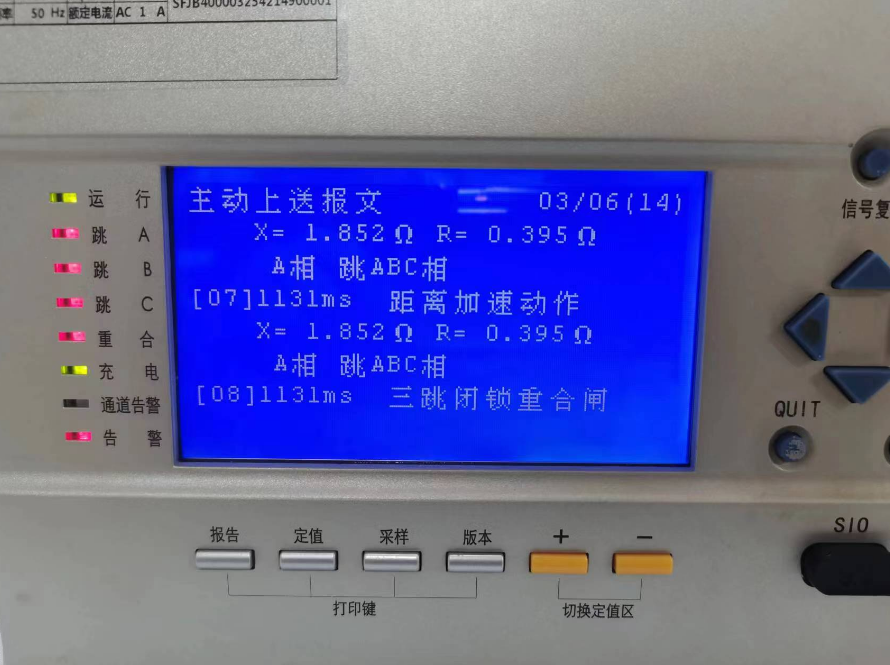

△ 保护装置动作报文
以上为A相接地距离I段动作带重合闸及后加速试验方法，按照此方法可以完成其他接地及相间故障的距离保护。
