1、试验准备

2、试验接线

电流二次显示A/B/C三相分别为0.02A/0.03A/0.04A，角度正序。

第二次加量时，三相电流加60A正序。

第三次加量时，三相加40A、60A、80A时，角度0°。

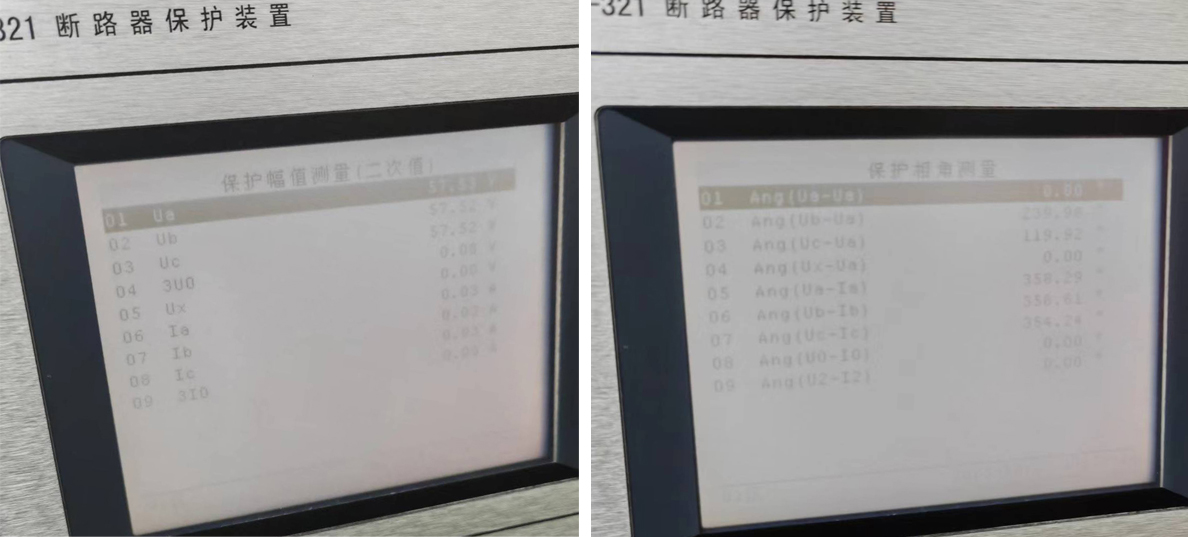

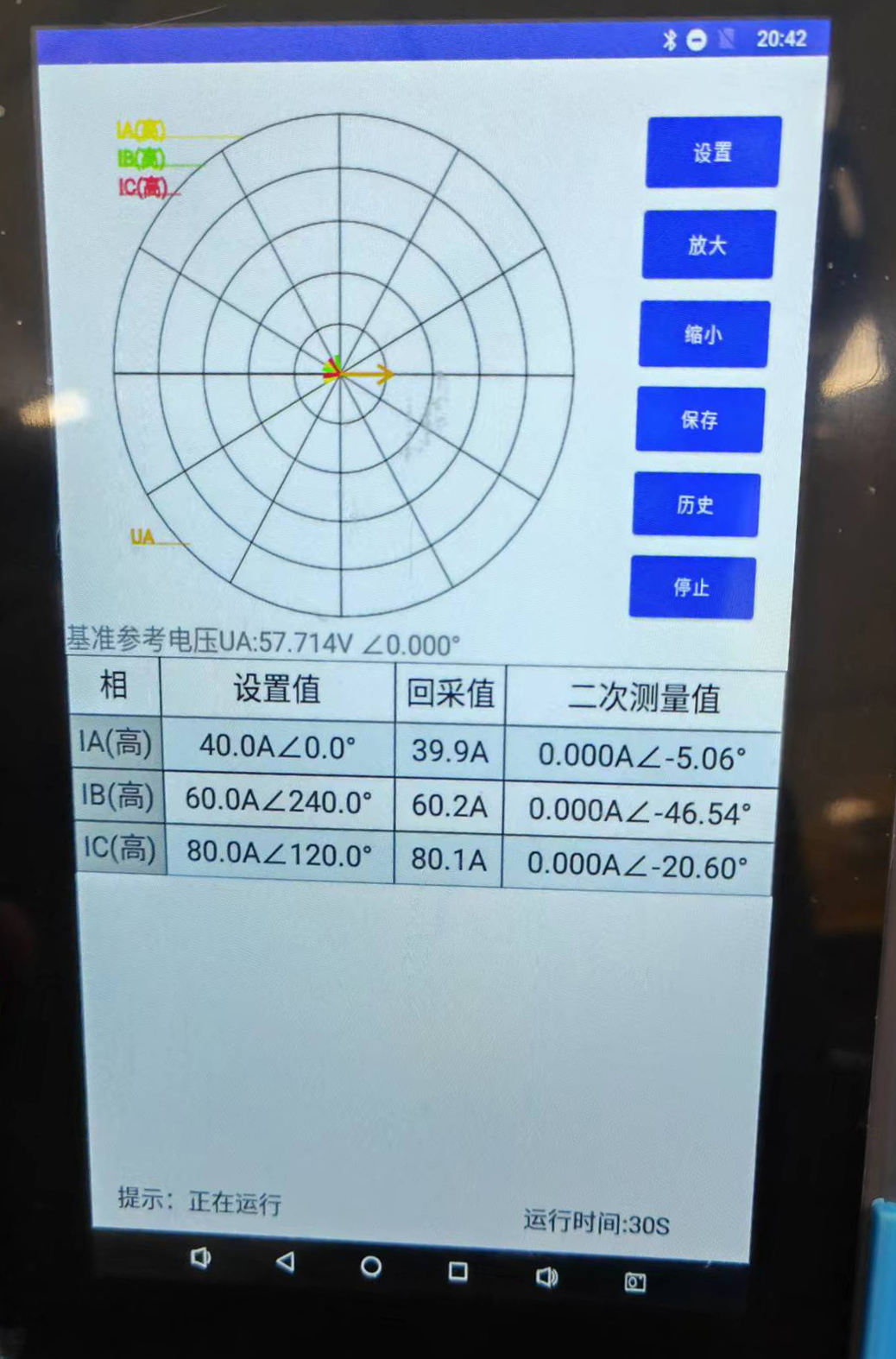

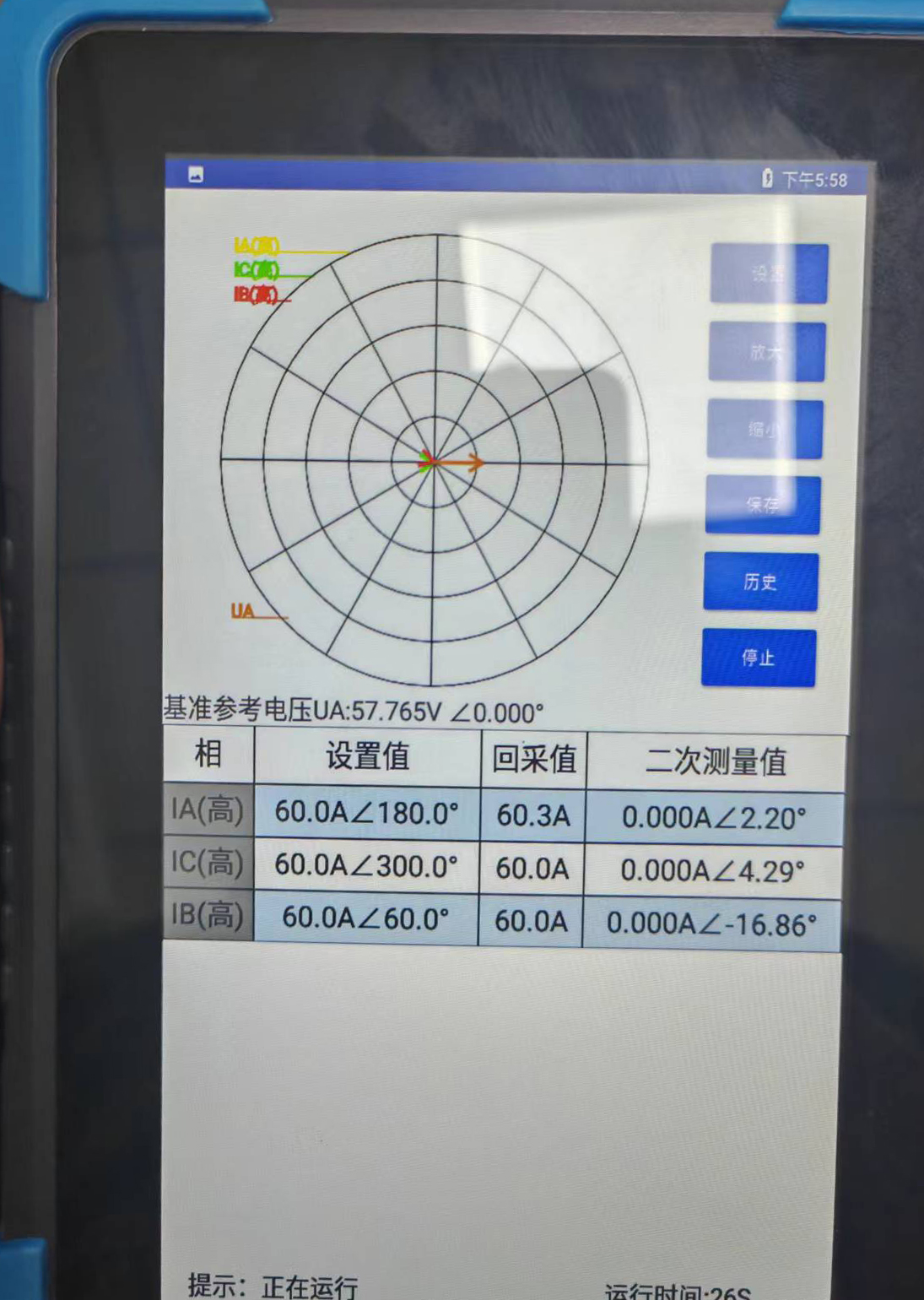

三台HTA-1300 单相数字式智能大电流源正常运行后，A/B/C三相分别加40A、60A、80A电流，根据保护装置主界面CT二次侧采到的二次值幅值与相位0.02、0.04、0.06A，可知三相对应。 CT变比为2000： 1，计算出CT与PT的变比基本与实际相同。 同时加三相60A电流 ，当PT、CT的极性正常时，IA、IB、IC的电流是由线路流向母线间隔，二次侧输出相位应与一次侧的输入相位差180°，所以加量时一次电流A/B/C相角度分别加180°、60°、300°时，二次值会显示二次电压与电流角度相同，对应反极性，因此此线路极性正确。 电流A/B/C三相分别为40A、60A、80A，角度0°时，零序电流值为三相电流值之和，二次零序电流为0.09A，所以零序电流显示正确，该线路间隔正常。
