案例实操丨变电站投运前相量与极性检查试验
发布时间:2023/07/21武汉市豪迈电力自动化技术有限责任公司

新建与改造变电站时,CT、PT在安装调试过程中可能出现一些问题,一次班组检查为正常,二次班组检查二次回路也正常,但投运时需要一二次配合的情况下问题才会显现。 因此在变电站投运前,需将一二次配合进行相量及极性检查,及时发现并处理问题。



为此,武汉豪迈自主研发了HTA/HTV 无线遥控数字式智能电流源/电压源,可模拟一次侧负荷运行,配合无线遥控主机进行一次测加量,二次侧测量,完成整个一二次回路的变比、相量、极性等测试,同时查找一二次回路问题,排除变电站投运时可能存在的隐患。



近期,国网某电力公司即将投运的220kV变电站使用HTA-3300 三相数字式智能大电流源搭配HTV-6000 三相数字式智能高电压源,完成站内GIS设备的相量检查与极性校验工作。
1、站内情况及接线方法

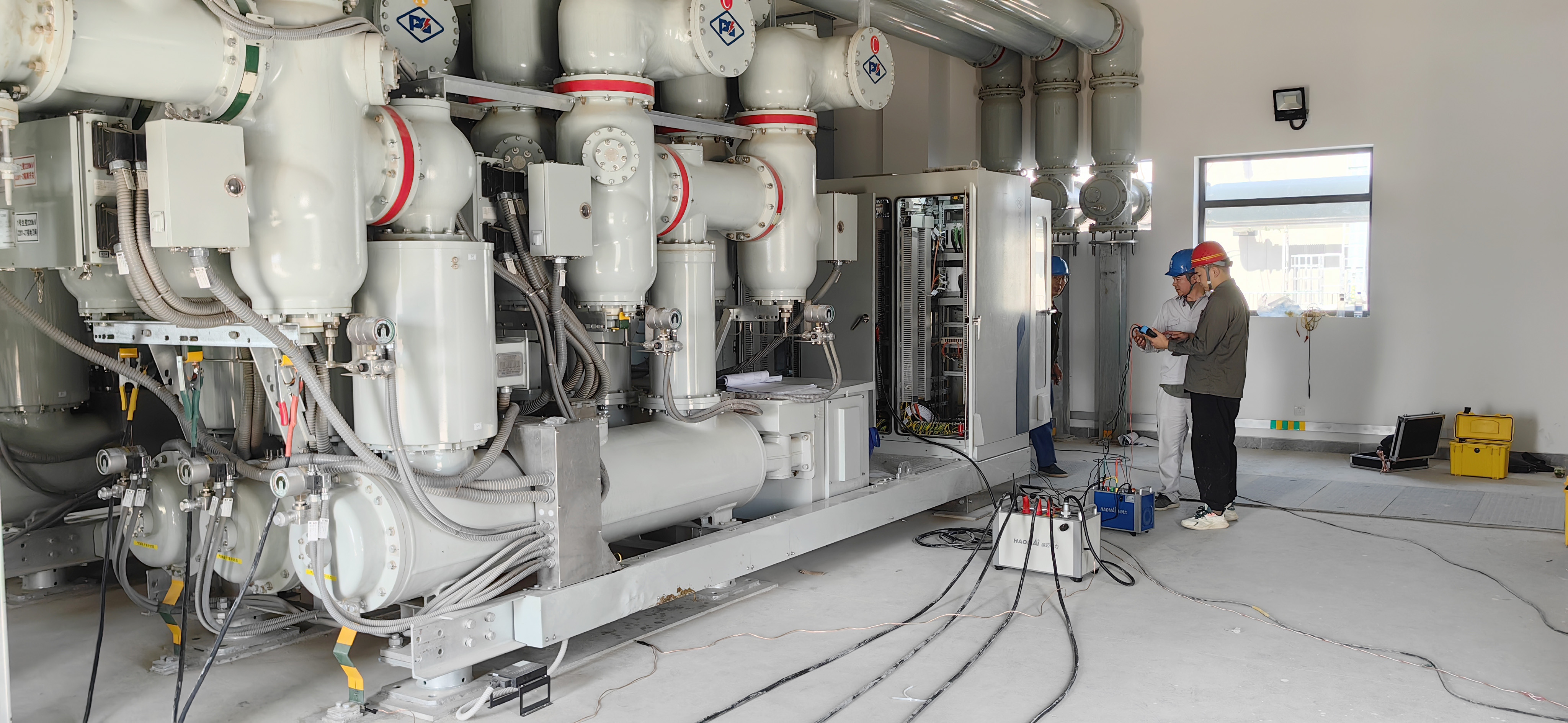

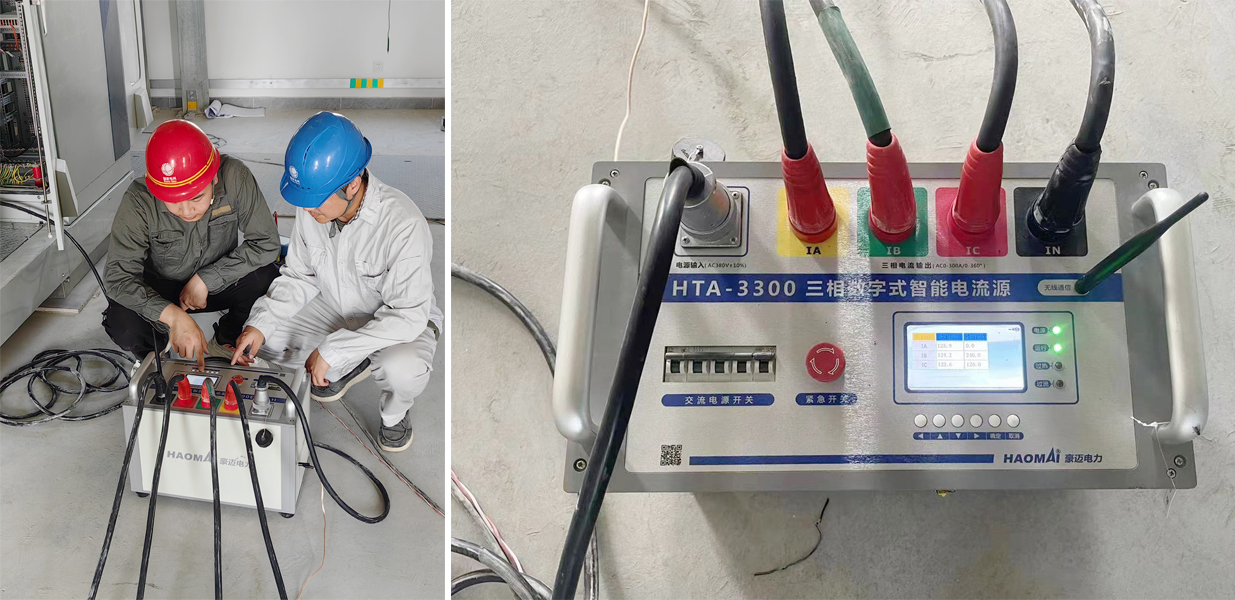

GIS变电站内整个CT为封闭状态,接线时选择由接地端子裸漏的接线柱接线,拆开接地排,将HTA-3300 接至CT端子处,CT另外一侧选择合上接地刀闸,HTA-3300 的N极接到接地排上,形成电流回路。 由于新建站尚未做相关升压措施,考虑到突然升压可能会出现的安全隐患,选择直接加二次电压进二次回路中,其中一路电压接至无线遥控主机上用作电压基准,使电流源以电压的相位为基准输出,完成相量校核。

2、加量及结果检查

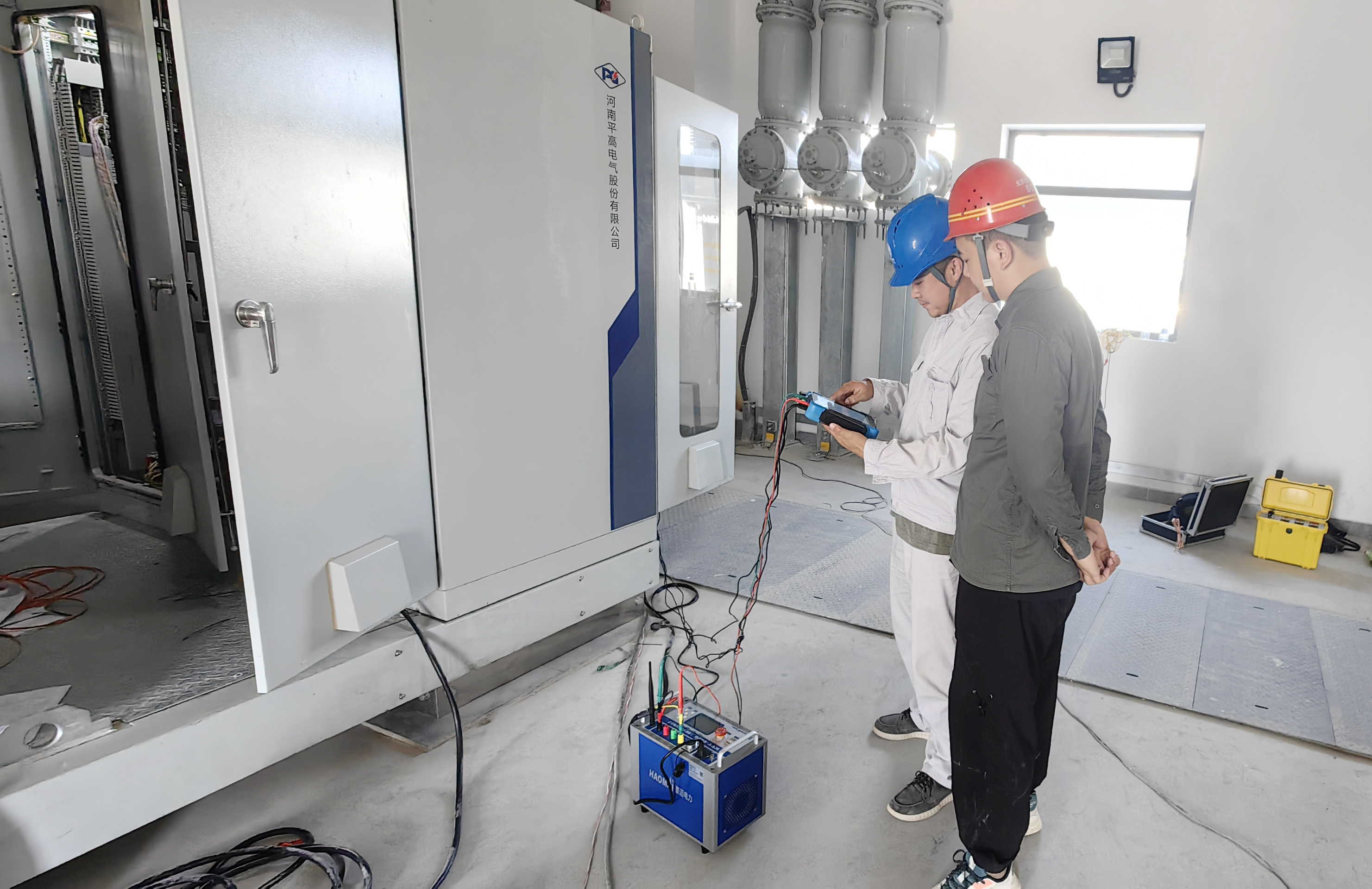

完成一二次回路接线后,使用无线遥控主 机采集电压基准,控制HTA-3300 输出大电流,根据CT变比输出适合的电流,通过无线遥控主机上的伏安相位测量功能钳得二次侧电流幅值相位。

完成单个间隔的测试后停止试验,将此间隔的接地刀闸断开,断路器合上,另外一个间隔同理操作,使电流从此间隔CT流向母线,到下个间隔,完成间隔间的相量测试。



3、试验结果及分析

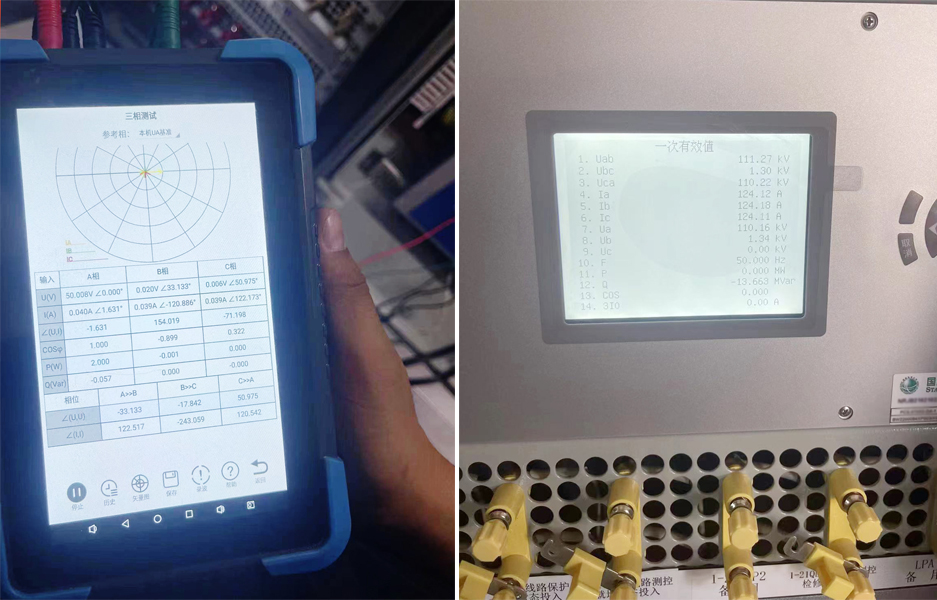

根据无线遥控主机钳得的幅值可知CT变比正确,根据相位可知CT安装的方向正确,配合查看保护装置上的数值可对整个试验进行校准。



此次,武汉豪迈配合电力公司现场人员完成了站内一次回路与二次回路的校验,整个试验过程非常成功,用户表示该套设备从实际需求出发解决了站内工作所遇到的问题,对设备的实用性、稳定性、先进性给予一致好评。
