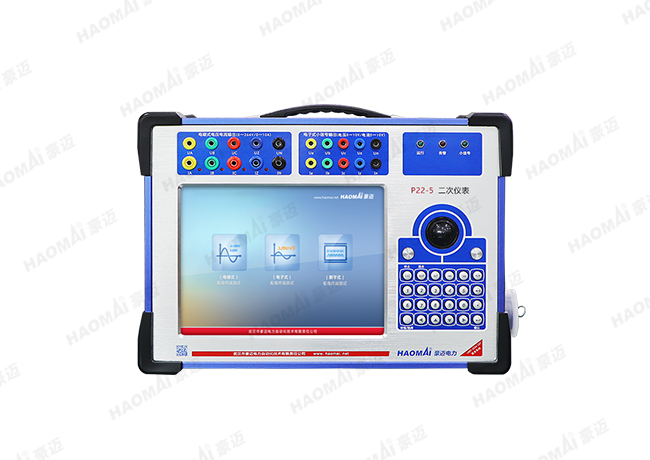

P22-5 二次仪表
——更专业的电磁式、电子式、数字式一体配电终端检测
P22-5 二次仪表是一款用于电磁式、电子式、数字式等配电终端二次部分功能、性能检测与校验的高精密仪器。设备模拟量输出部分配有4路最大264V精度可达0.05%的电压，4路最大10A精度可达0.05%的电流输出端口；ECT/EVT小信号输出部分配有4路0-10V精度0.05%的电压输出通道；数字信号输出部分配有4路FT3输出端口，可轻松应对主流配电自动化终端的测试需求。设备接线方式采用航插设计，有效避免误接的同时大大提高效率，适应于站所终端、馈线终端、一二次融合馈线终端、台区智能融合终端等全类型配电终端设备试验检测。
- 产品特点
- 技术参数
- 应用案例
- 相关下载
- 相关视频
产品特点
- 一体化设计，覆盖市场上电磁式、电子式、数字式等配电终端入网检验测试
- 对配电自动化终端设备（DTU 、FTU 、TTU、故障指示器、台区智能融合终端）一键自动化联调测试，无需人工干预
- 检测过程闭环联动，全面检测被测终端性能和功能，一键自动化检测效率高
- 不停电的状态下，实现多点的DTU/FTU及TTU终端的同步故障模拟，配合主站进行故障区域判断、故障隔离和供电恢复策略的执行，实现完整的馈线自动化（FA）功能测试
- 可针对不同终端自定义测试方案库，测试时智能匹配、一键测试，并生成标准测试报告
- 支持南网和国网IEC101、IEC104 等通讯规约 ，一键导入各大配电自动化终端厂家的规约点表
- 就地多机同步控制输出，同时支持云平台远程操控实现集中型和就地型馈线测试
- 9.7 寸触摸超大屏操作界面，布局合理，操作方便，可外接PC和远程云操作
技术参数
|
电压模拟量输出 |
|
|
输出路数 |
4路输出（额定57.735V/100.0V/220.0V） |
|
单相输出范围 |
0~264.0V |
|
输出精度 |
0.05%RG |
|
谐波次数 |
2-24 次 |
|
直流输出 |
-200~+200V |
|
直流精度 |
≤±0.1%RG |
|
电流模拟量输出 |
|
|
输出路数 |
4路输出（额定1.0A/5.0A） |
|
单相输出范围 |
0~10.0A |
|
输出精度 |
0.05%RG |
|
谐波次数 |
2-24 次 |
|
直流输出 |
-20~+20A |
|
直流精度 |
≤±0.1%RG |
|
状态量输入输出 |
|
|
通道数 |
8 路输入，8 组快速开出 |
|
EVT 小信号输出 |
|
|
输出路数(独立通道) |
4路（额定3.25/√3V，零序6.5V） |
|
单相输出范围 |
0~10.0V |
|
输出精度 |
0.05%RG |
|
谐波次数 |
2-24 次 |
|
ECT 小信号输出 |
|
|
输出路数 |
4路独立通（额定1.0V，零序0.2V） |
|
单相输出范围 |
0~10.0V |
|
输出精度 |
0.05%RG |
|
谐波次数 |
2-24 次 |
|
FT3 数字信号输出 |
|
|
单相输出范围 |
4 ×（0~264.0V），4 ×（0~30A） |
|
输出精度 |
0.05%RG |
|
通讯接口 |
电口和光口ST各一个，支持RS485 |
