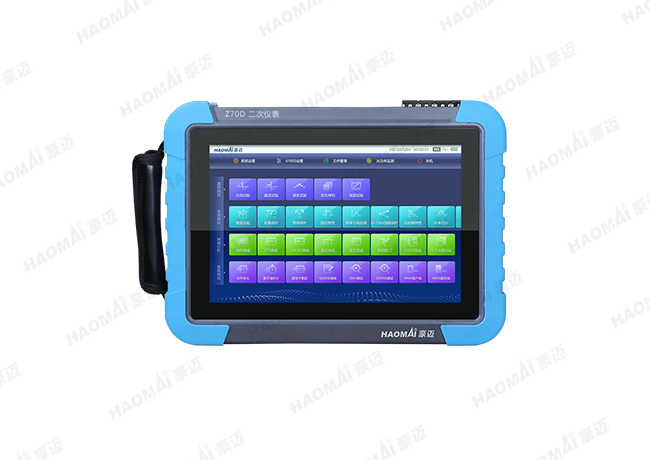

Z70-D 二次仪表
——用于智能站、常规站系统消缺和快捷分析
Z70-D 二次仪表是一款具备6相电压6相电流高精度输出及IEC61850光数字信号输出的电力二次保护系统测试设备。光数字部分基于IEC61850标准开发，可用于电力二次保护系统光数字SV/GOOSE报文收发及分析；模拟量部分输出高精度可控电流与电压，用于智能变电站二次系统保护、测控、合并单元、智能终端等设备功能性能调试。该设备同时支持“模拟量+GOOSE”保护装置的调试，支持北斗、GPS、B码对时，多机同步输出。
- 产品特点
- 技术参数
- 应用案例
- 相关下载
- 相关视频
产品特点
- 遵循IEC61850 9-2/2LE、FT3/LE、GOOSE等多种光数字报文标准
-
基于SOC硬件平台配合嵌入式Linux系统开发
-
10.1寸1280*800高分辨率屏，电容式全触控操作
-
支持电脑联机操作设备
-
配置36路光数字SV/GOOSE通道，6U6I标准模拟量通道，支持混合输出
-
支持100M/1000M光网口复用
-
支持FT3光串口
-
支持B码对对
-
支持北斗、GPS对对
-
实时监测光功率及网络光数字报文
-
内置距离保护、零序保护、整组试验、谐波试验、频率与高低周、故障回放等专用测试模块，支持模拟SV、GOOSE异常报文发送
-
支持标准SCL文件导入，提取需要的装置实例配置信息，一键解析生成拓扑图
技术参数
|
模拟量输出 |
|
|
交流电压 |
6相*125V |
|
交流电流 |
6相*10A |
|
交流输出精度 |
0.10% |
|
直流电压 |
6相*160V |
|
直流电流 |
6相*10A |
|
直流输出精度 |
0.10% |
|
相 位 |
0~360° |
|
相位精度 |
0.01° |
|
叠加谐波 |
0~24 次谐波 |
|
输出频率 |
0~1200Hz |
|
频率精度 |
0.001Hz |
|
开关量 |
|
|
开关量输出 |
4个快速开出 |
|
开关量输入 |
4个 |
|
光数字量 |
|
|
光网口数量 |
4个 |
|
光网口速率 |
2个100/1000M复用 |
|
光串口数量 |
2个 |
|
光串口复用 |
B 码/FT3 |
|
通讯口 |
USB+RJ45 |
|
对时 |
|
|
光B码 |
1对 |
|
卫星对时 |
北斗/GPS |
|
供电 |
|
|
电池容量 |
27Ah |
|
充电方式 |
外置充电器 |
|
规格 |
|
|
外观尺寸 |
295×215×76mm³ |
|
重 量 |
3.5kg |
