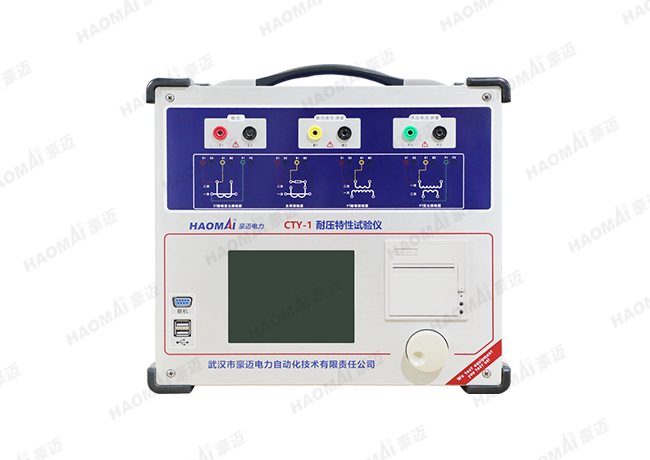

CTY-1 耐压特性试验仪
——基于低频变频技术的互感器励磁特性和变比、极性试验仪
CTY-1 耐压特性试验仪是一款电力系统保护、计量用互感器的高精度测试仪器，采用低频变频法与电压法结合的技术，可精确测量互感器变比、极性、伏安特性及耐压特性等重要项目，测试精度高达0.2%，可用于保护级互感器的测试，具有重量轻，体积小，测试电压低等优点。
24小时销售热线：400 099 8859
- 产品特点
- 技术参数
- 应用案例
- 相关下载
- 相关视频
产品特点
- 低频法测试CT/PT励磁曲线和10%/5%误差曲线
- 电压法测试CT/PT变比、极性，CT角差、比差
- 适用于各类CT/PT的测试（含套管CT、暂态CT、GIS组合CT）
- 自动记录饱和磁滞曲线
- CT二次外回路负荷
- 支持多通道扩展箱
- 支持150A外接升流器，通流加量、变比验证
- 5.7”图形透反式LCD，阳光下可视
- 采用旋转光电鼠标操作，面板自带打印机
- 装置可存储3000组测试数据，掉电不丢失
- 测试方便，轻小便携，仅重9kg
技术参数
|
输出电压 |
0~180V (RMS) |
|
输出电流 |
0~12A (RMS)，峰值36A |
|
电压测量 |
准确度±0.2% |
|
CT变比测量范围 |
1~30000 |
|
PT变比测量范围 |
1~10000 |
|
变比测量 |
准确度±0.2% |
|
相位测量 |
准确度±2’ 分辨率0.2’ |
|
二次绕组电阻测量 |
范围0.1~300Ω 分辨率0.1mΩ |
| 交流负载测量 | 范围 0~300VA 分辨率 0.01VA |
|
升流电流输出 |
0~150A |
|
输入电源电压 |
AC220V±20%，50Hz |
|
工作条件 |
温度 -10℃~50℃，湿度 ≤90% |
