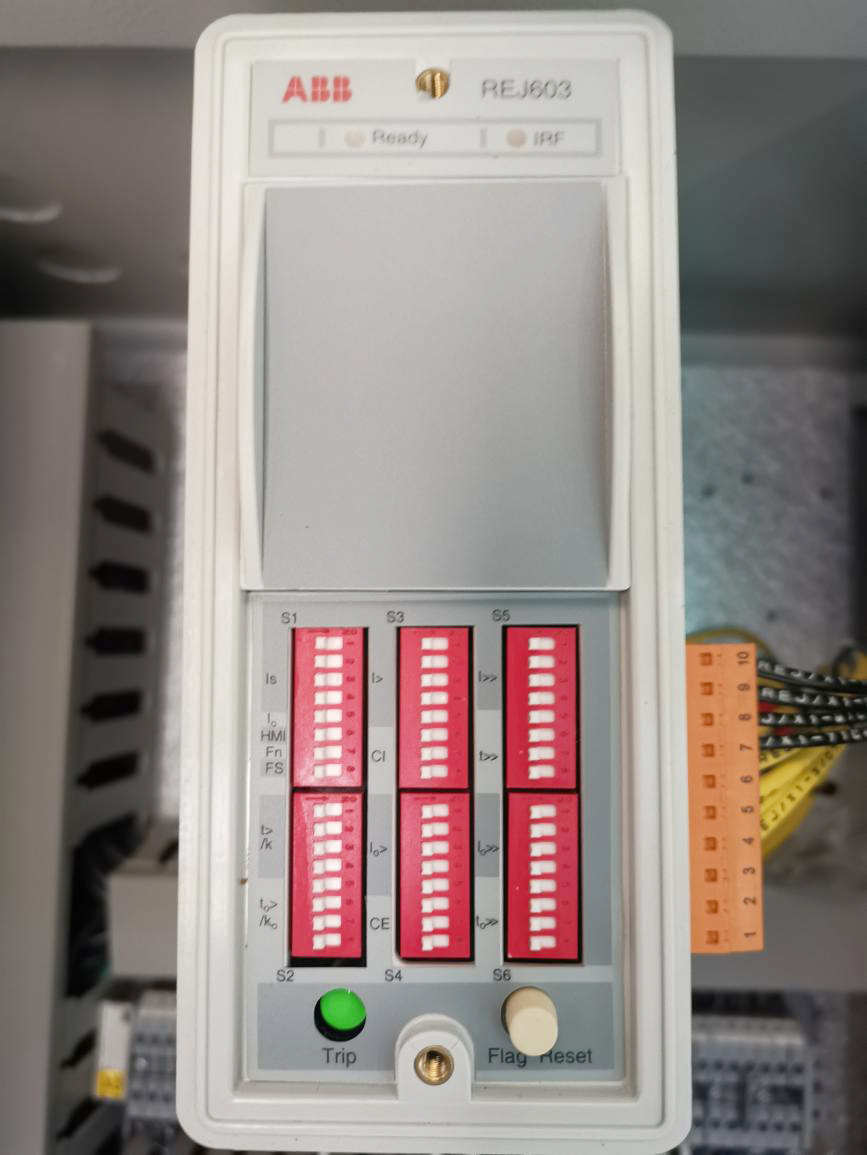

REJ603 保护继电器是 一种馈线保护继电器（拨码式保护），为配网中馈线间隔二次提供选择性相间短路保护、接地保护，保障馈线间隔可靠动作，避免越级至主线路跳闸，造成大面积停电。

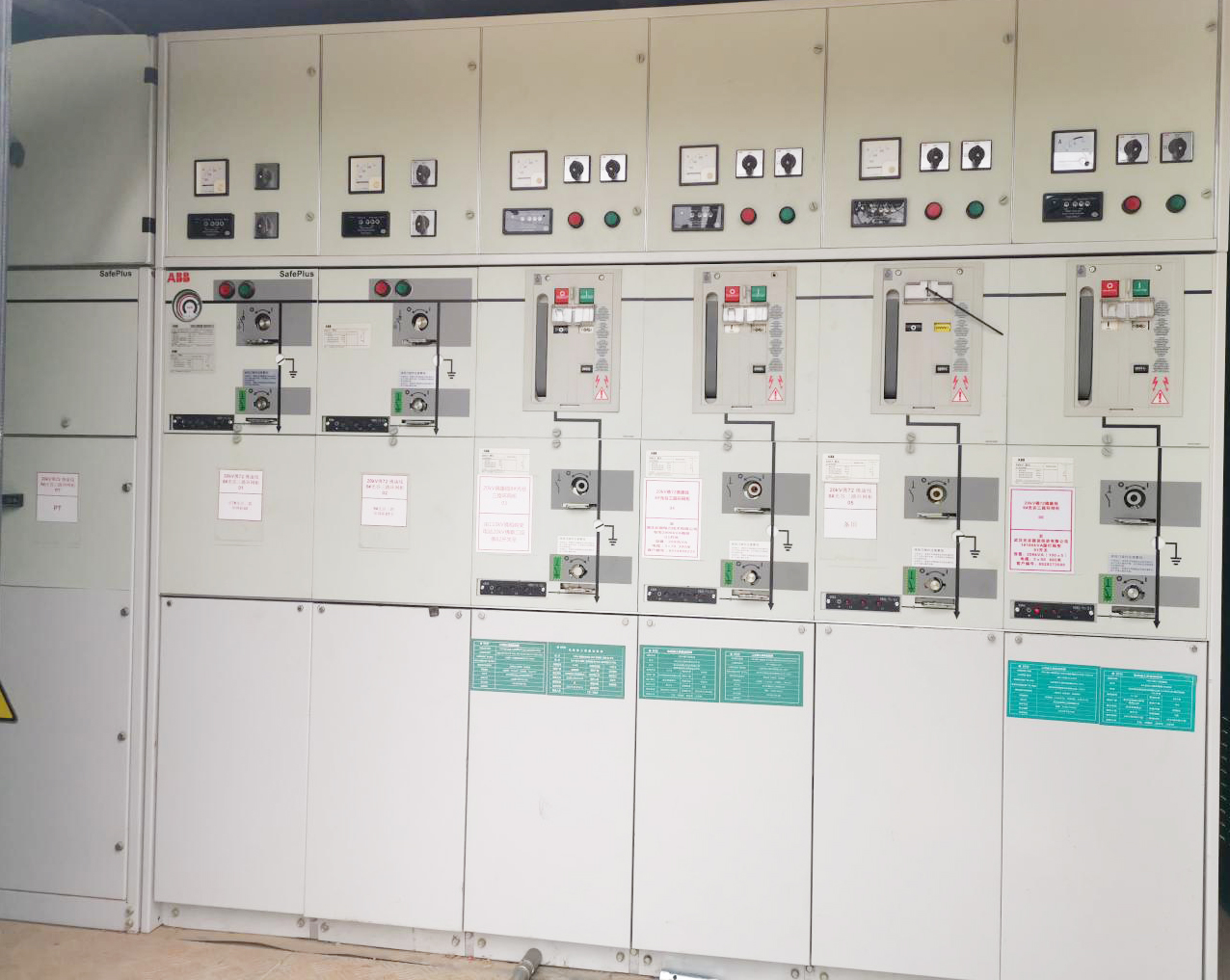

经逐一分析排查，本次线路跳闸原因为20kV佛康线8#环网柜04间隔电缆故障导致越级跳闸，具体分析如下：

20kV佛康线8#环网柜04间隔容量为2000kVA，电流互感器变比为200/5，零序电流互感器为100/5，过流一段定值为7.1A/0S，过流二段定值为1.8A/0.3S，电流互感器型号为AMZ-0.5W5（CT5），对应电流区间为128A-448A。 此类型互感器CT大小的选择取决于变压器的额定电流，2000kVA/√3/20kV=57.8A。

20kV佛康线8#环网柜04间隔所带变压器额定电流为57.8A， 现场实际电流互感器电流为 128A-448A ， CT 大小的选择远大于该 间隔容量所对应 CT 大小，所以该间隔发生故障时，保护装置无 法动作，导致线路越级跳闸。

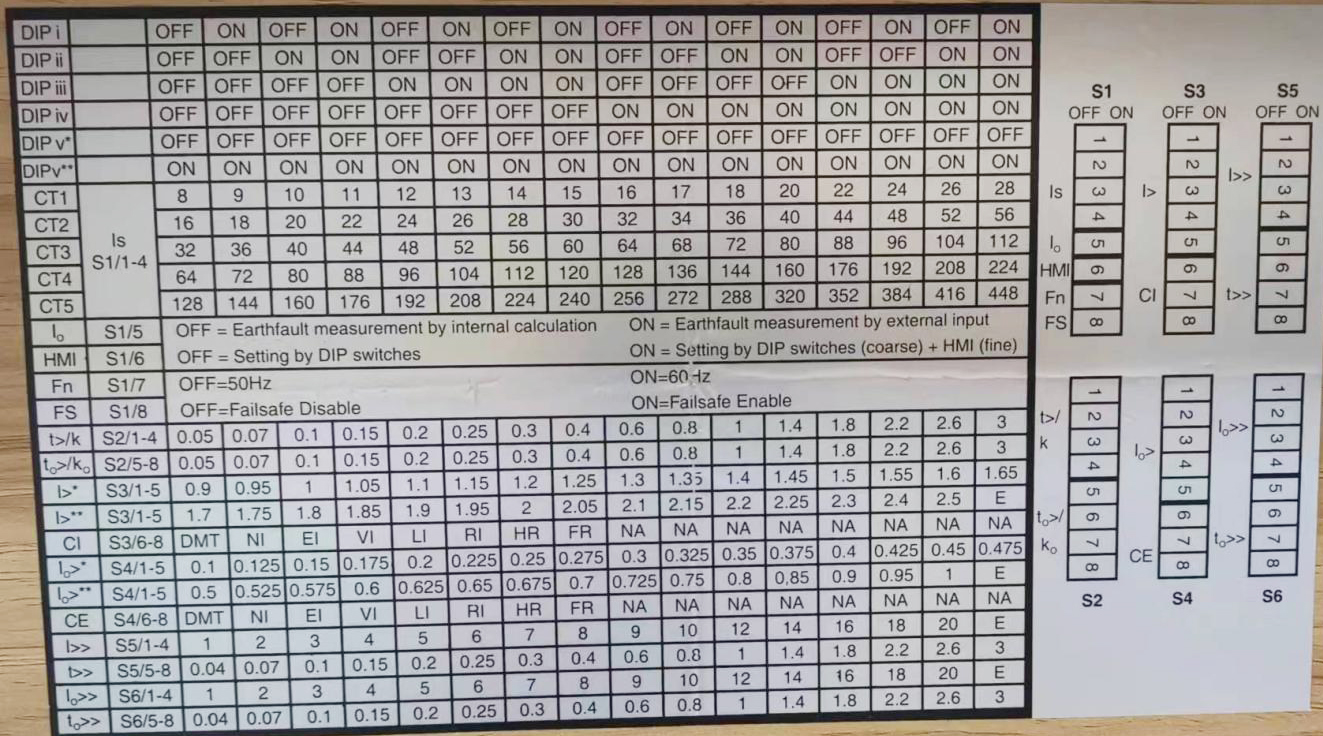

20kV佛康线8#环网柜04间隔对照上图应选择电流互感 器 CT2 ，电流区间 16A-56A ，现场需更换 AMZ-0.5W2 （ CT2 ）电流 互感器，该间隔电流互感器变比为 200/5 ，零序电流互感器为 100/5 ，过流一段定值为 7.1A/0S ，过流 二段定值为 1.8A/0.3S ， CT 电流大小选择 CT2 区间 56A 。

20kV佛康线8#环网柜04间隔对照上图应选择电流互感器CT2，电流区间16A-56A，现场需更换AMZ-0.5W2（CT2）电流互感器，该间隔电流互感器变比为200/5，零序电流互感器为100/5，过流一段定值为7.1A/0S，过流二段定值1.8A/0.3S，CT电流大小选择CT2区间56A，对应上图S1拨码开关（S1开关序号1-4为CT开关）为开、开、开、开； 对应上图S2拨码开关（S2开关序号1-4为过流二段定值时间）为关、开、开、关； 对应上图S3拨码开关（S3开关序号1-5为过流二段定值电流）为关、关、关、开、关； 对应上图S5拨码开关（S5开关序号1-4为过流一段定值电流）为关、关、开、关； 对应上图S5拨码开关（S5开关序号5-8为过流一段定值时间）为关、关、关、关。
