过励磁保护用于防止发电机、变压器因过励磁引起的危害。 由变压器绕组的感应电动势E的计算公式E=4.44NfΦ可知，当绕组通入额定电压后，电压U与电动势E平衡，即电压与电动势基本相等（变压器的漏阻抗很小，漏阻抗产生的压降也很小）。

对于相同绕组，在4.44N不变，且电压的频率不变时，f也保持不变，只有Φ会随电压的变化而变化。 正常状态时，对应于额定电压，铁芯中的磁通将使变压器铁芯处于半饱和状态，此时的磁通可以称为额定磁通。 而Φ是由变压器绕组流过电流的励磁分量产生，此励磁电流分量称为正常励磁电流分量。 如果加在变压器绕组的电压超过额定电压，为了满足电动势与电压基本相等，必须增加励磁电流分量，此时变压器就处于过励磁状态。 过励磁状态会使铁芯饱和，损耗增大，从而使绕组的发热量增加。 如果电压超过额定电压太多，将会出现严重过励磁，变压器甚至可能因过热而烧毁。

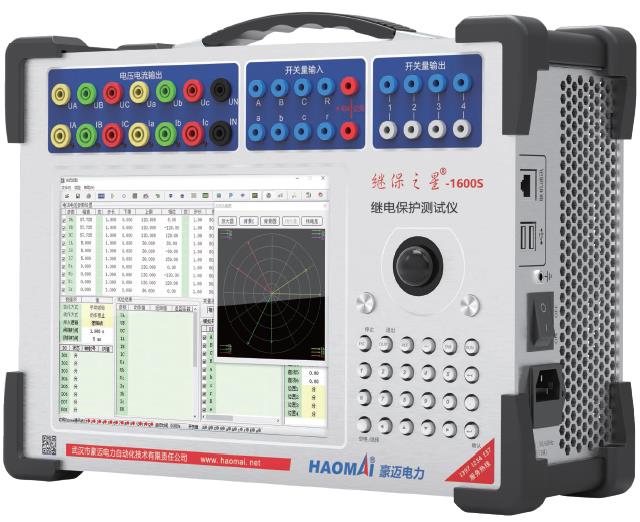

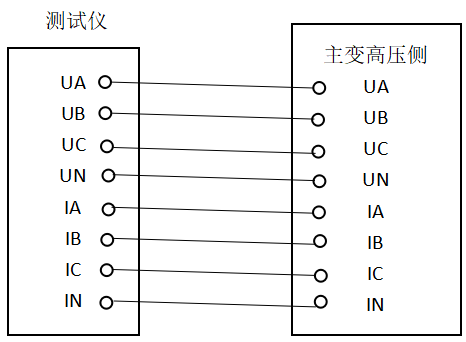

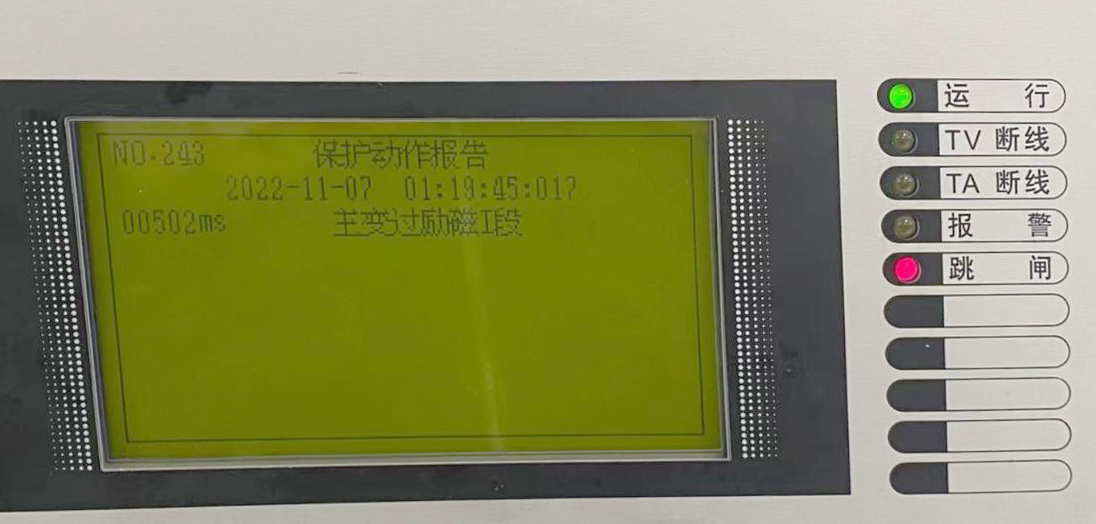

本次采用继保之星-1600S 继电保护测试仪进行试验，RCS-985发电机变压器组保护装置完成发电机的过励磁保护试验。

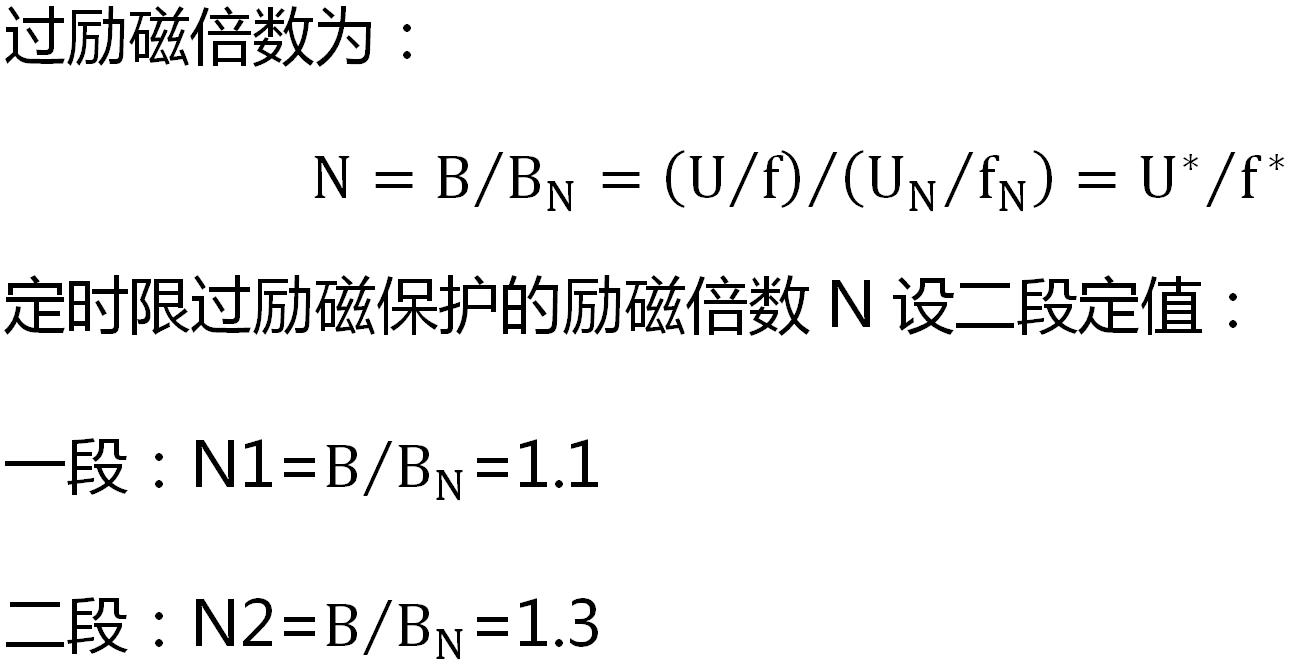

由过励磁公式可知，改变过励磁倍数有两种方法： 升压、降频。 本次试验分别使用两种方法进行过励磁保护试验。

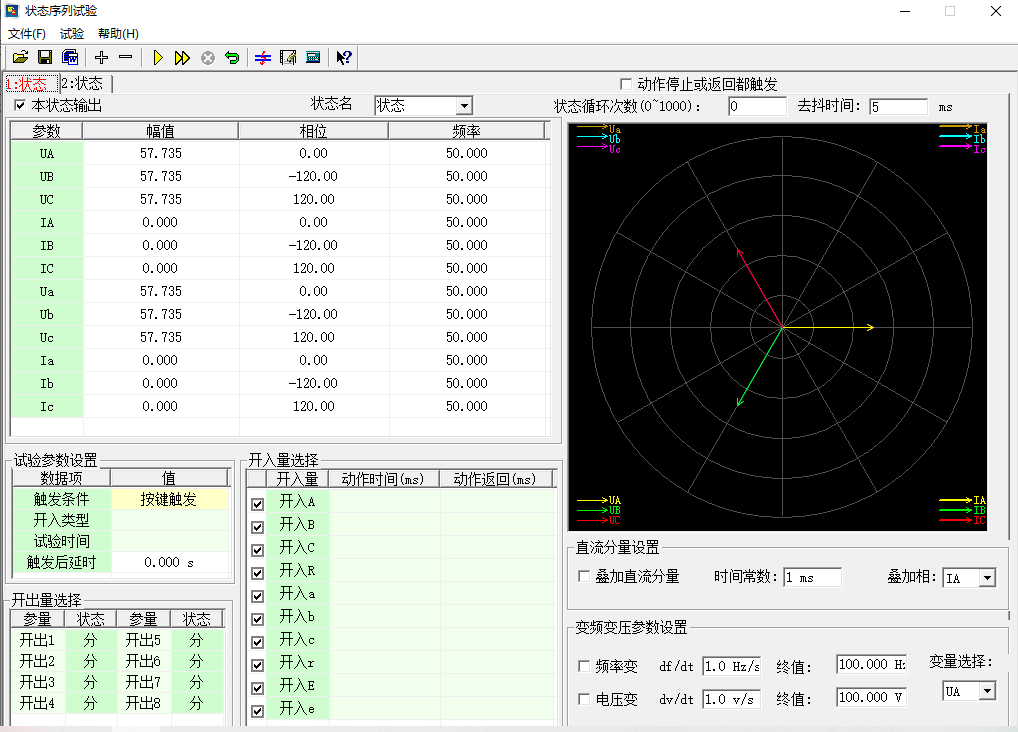

状态1：

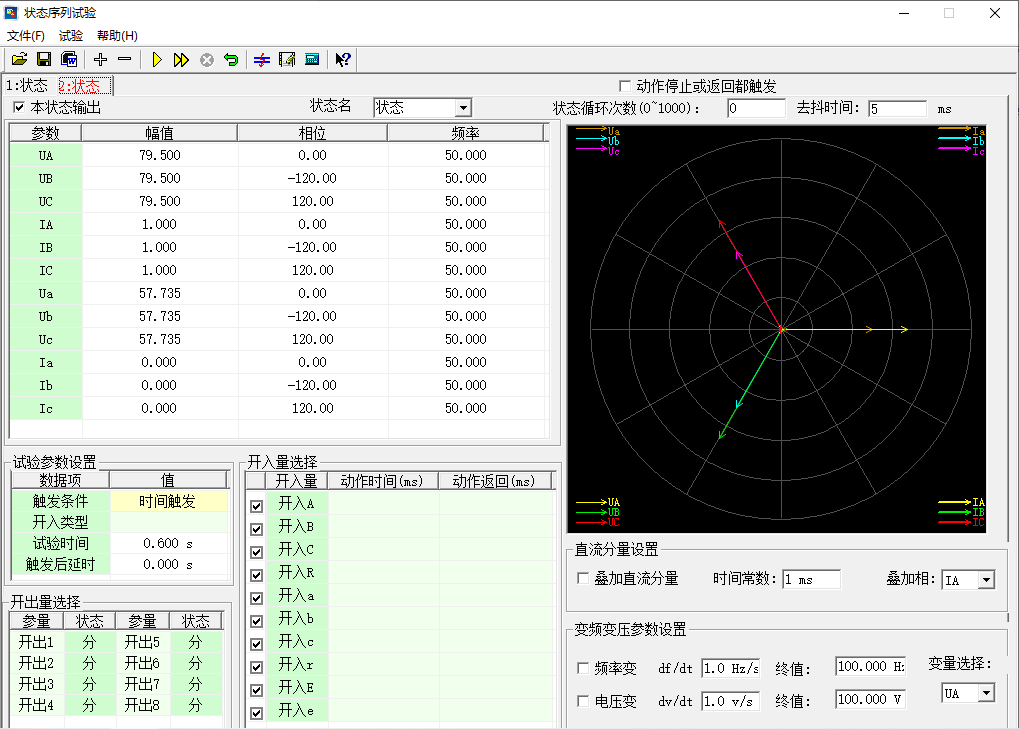

状态2：

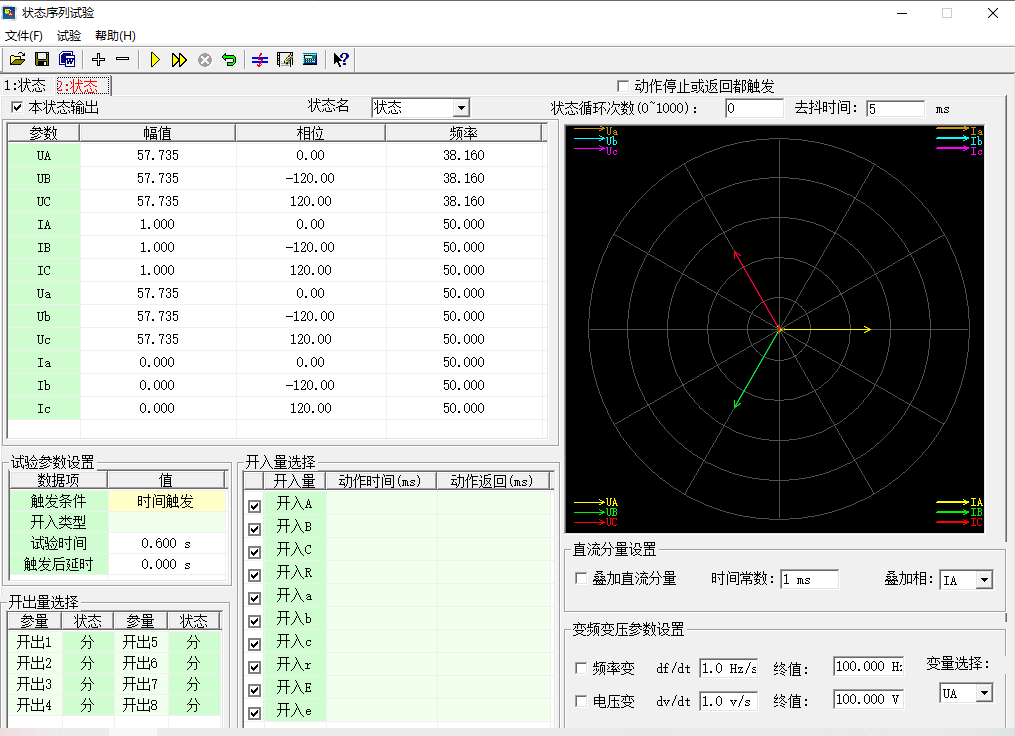

状态1：

状态2：
