案例实操丨纵联零序保护试验方法

发布时间：2022/12/15武汉市豪迈电力自动化技术有限责任公司

纵联零序保护是在阶段式零序保护的基础上增加了通信接口和必要的动作逻辑。当通道退出或运行中，通道发生故障时纵联零序就是完整的阶段式零序保护，纵联零序保护利用的远方信号可以是闭锁式也可以是允许式。闭锁式由判断为反向故障的一侧负责发信，闭锁两端保护；允许式由判断为正向故障的一侧负责发信，允许两端保护跳闸。本文以继保之星-Z70 手持式数模一体继电保护测试仪对CSC-101A保护调试为例，介绍如何通过零序模块一次性完成对纵联零序保护正方向与反方向的调试工作。

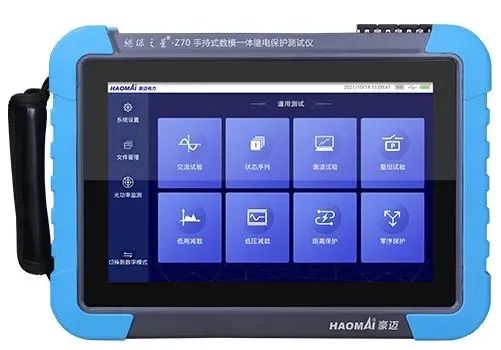

△ 继保之星-Z70 手持式数模一体继保测试测试仪

01 保护定值与压板设置

序号	定值名称	数值
1	纵联零序电流定值	2.17A
2	纵联软压板	1
3	纵联硬压板	1

02 试验接线

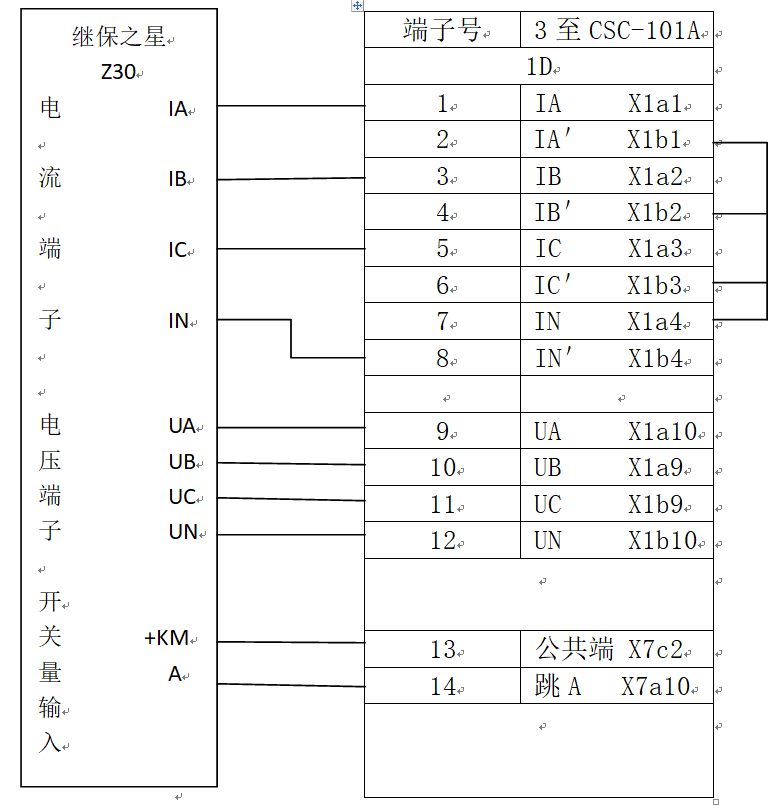

△ 纵联零序保护接线图

将继保之星-Z70 的电压输出端“Ua”、“Ub”、“Uc”、“Un”分别与保护装置的交流电压“UA”、“UB”、“UC”、“UN”端子相连。将继保之星-Z70 的电流输出端“Ia”、“Ib”、“Ic”分别与保护装置的交流电流“IA”、“IB”、“IC”（极性端）端子相连；再将保护装置的交流电流“IA＇”、“IB＇”、“IC＇”（非极性端）端子短接后接到“IN”（零序电流极性端）端子，最后从“IN＇”（零序电流非极性端）端子接回继保之星-Z70 的电流输出端“IN”。将继保之星-Z70 的开入接点“A”与保护装置的分相跳闸出口接点“跳A”接点相连，将继保之星-Z70 的“+KM”与保护装置的公共端相连。此处该线路对应的开关位置在“合位”不考虑开出接线。

03 纵联零序功能校验

1）参数设置

在零序保护菜单内，勾选零序Ⅰ、Ⅱ段，分别作为纵联零序保护正方向故障和反方向故障的情况，触发方式选择时间触发，触发前延时设置为15S，保证TV断线告警消失，选择分相跳闸方式，试验界面中的相关定值可根据定值单设置，试验时间一般比定值时间大0.1-0.2s即可，故障相电压根据经验值可设置为20V。

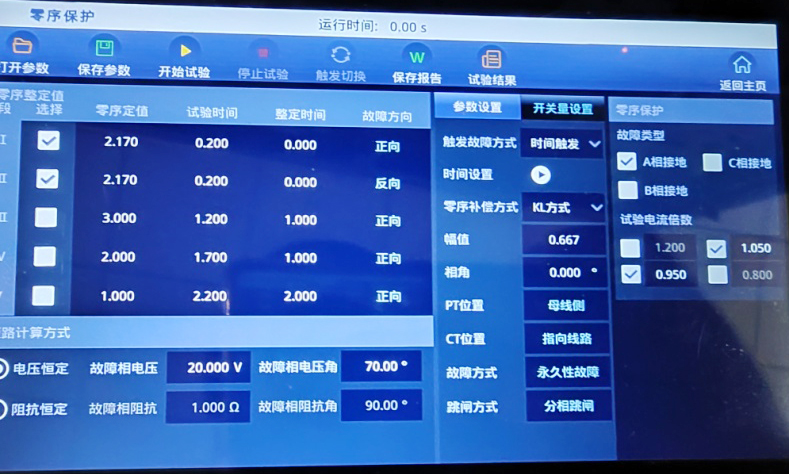

△ 零序保护模块参数设置

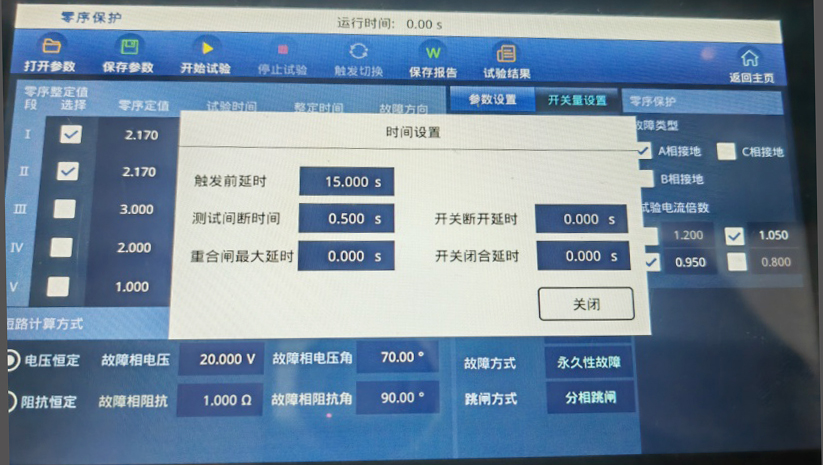

△ 正常态持续时间设置

2）试验操作方法

点击开始屏幕的“运行”、“确认”键，继保之星-Z70 开始输出，先输出空载状态，然后再输出故障状态，直到保护可靠跳闸，开入接点采集到动作时间，继保之星-Z70 自动继续后面的试验直至完成所有保护试验并结束试验，根据提示选择是否保存试验结果。

△ 空载状态持续15S TV断线返回

04 试验结果

试验结束后开入量记录试验动作信息。

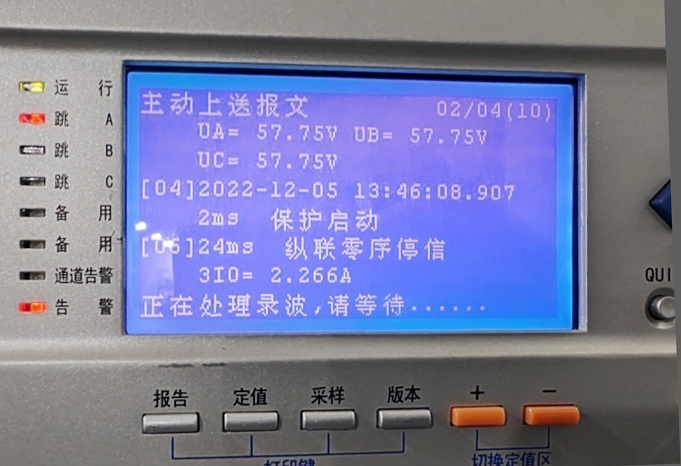

△ 纵联零序通道未接通停信

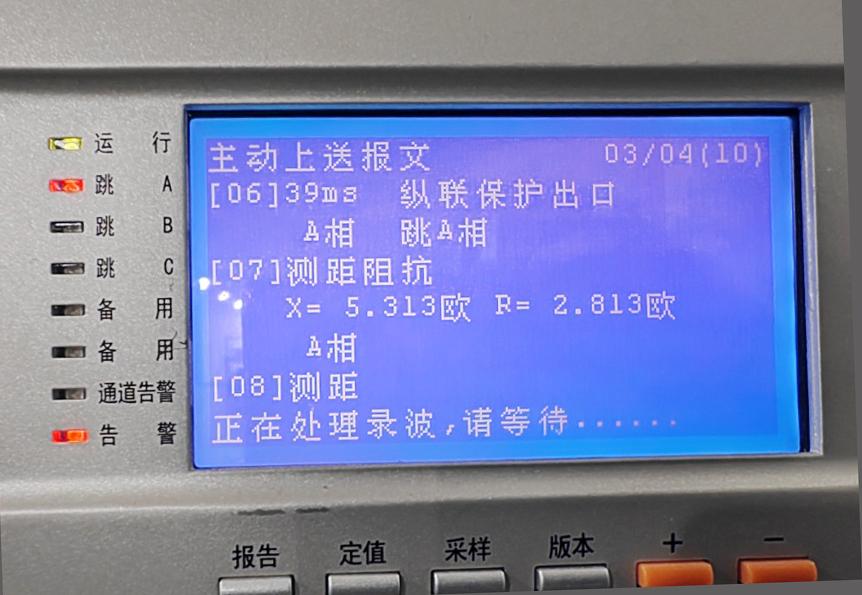

△ 纵联零序保护动作

△ 自动记录零序保护试验结果

纵联零序保护在正方向故障情况下，1.05倍短路倍数可靠动作，0.95倍短路倍数可靠不动作，在反方向故障情况下，保护在1.05倍短路倍数和0.95倍短路倍数下都可靠不动作，试验结果正确。查看试验报告可看到零序的各种故障类型动作情况及动作时间信息正确，通过此试验模块可以更加方便快捷高效地完成各类测试项目。
