案例集丨基于5G的智能分布式配电网自动化改造
发布时间:2022/11/24武汉市豪迈电力自动化技术有限责任公司

目前大部分环网柜采用负荷开关,无法在发生故障时进行自动化隔离,为降低线路停运时长,采用基于5G分布式自动化配网线路改造,在不需要将一次设备负荷开关改造为断路器的情况下,实现故障发生时故障区域的快速隔离与非故障区域的恢复供电,降低配网改造经济投入。





5G分布式自动化可实现:

  • 故障快速定位及隔离,毫秒级完成故障点隔离,使故障区域隔离范围最小;
  • 自动转供电,非故障区域在短时间能够通过其他电源点进行自动转代,实现非故障区段不停电供电;
  • 高度自动化,故障定位及非故障区段恢复供电无需人工干预;
  • 故障处理过程不依赖于配电主站,整个故障处理全程可由就地自愈型DTU自行完成,无需主站参与;
  • 通过边缘节点接入配网主站可实现现场开关的三遥功能,在故障发生时能够快速实现故障定位、隔离故障区域及恢复非故障区域供电,并将故障处理的结果或信息上报给配电主站。



以10kV红军北线和南线为例,选取迎宾馆环网柜的902作为线路的开环转供点,对该条手拉手线路进行智能分布式测试。 根据线路电流走向和故障发生时的特征,在环网柜的进线和出线间隔配置配电之星-P2200 配电自动化终端测试仪,为了更快速准确地对线路的自动化功能进行验证,此次采用由某省电科院与武汉豪迈共同开发的分布式馈线云测试平台进行测试。

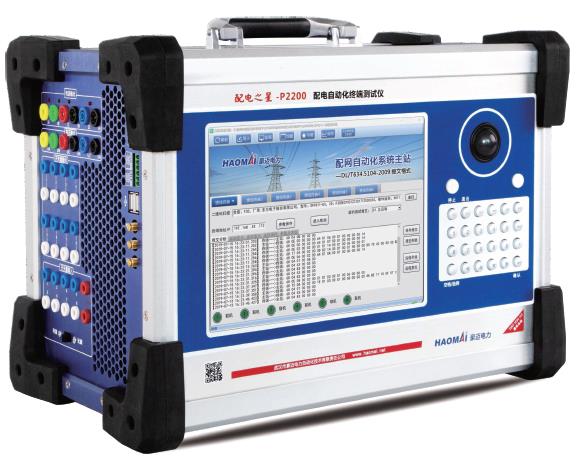

△ 配电之星-P2200 配电自动化终端测试仪

1)通过分布式 馈线 云测试平台配置生成各故障点案例预置。

2)根据馈线拓扑图自动生成各故障点状态序列组,利用测试系统提供的绘图工具生成线路映射关联图,分布式馈线云测试平台自动推送方案下传至各台配电之星-P2200。 将状态序列组数据通过无线网络自动导入关联到各台测试仪中。

3)现场接线完成后,根据配电终端的端子定义,将配电之星-P2200 的模拟量输出端子、输入端子分别与终端的遥测端子、遥信端子、遥控端子通过专用测试电缆连接,同时调整好GPS和WIFI天线,确保各台测试仪接收数据正常与平台开关变位正常,最后进行单机检查。

4)利用测试仪提供的单机检查功能,检查本地接线和输出是否正常,实现终端与现场配电一次网络的隔离,执行测试。



分布式馈线云测试平台统一下发执行时间,推送至各台测试仪后,测试平台启动测试过程,线路上各台测试仪将测试方案中的测试用例状态按相同节奏逐个执行,待测的FA系统根据监测到的信号执行控制命令,测试仪自动记录控制命令及相应结果,生成测试报告。 测试完成后,再利用测试报告生成工具,对比测试方案,判定待测FA系统在故障处理过程中的正确性,并形成故障测试报告。



老旧的DTU 5G分布式自动化改造对配网自动化建设意义重大,是提升配网自动化高效节能建设的重要途径。 省公司领导给予高度重视,并对5G分布式改造的可靠性提出更高要求,智能分布式改造后的自动化效果要达到快速、准确。 通过分布式馈线云平台的检测,可以有效检测出设备逻辑程序的bug和不合理性。 该测试方法可在试验室环境下,更加便捷地通过动态模拟方式验证,免去了现场测试的繁琐过程,改造安装以后只需对各间隔的开关进行传动试验即可,大幅提高了分布式自动化改造效率,得到相关单位的一致认可与好评。
