案例实操丨送检配电终端一键式自动化批量检测
发布时间:2022/09/30武汉市豪迈电力自动化技术有限责任公司

随着配电终端的大量投入应用,投运前检测任务越来越重,传统的人工检测方式比较耗时耗力,武汉豪迈研发生产了HDTS-4000 配电终端自动化检测平台,可对6台FTU或者一台DTU的6个间隔同时测试,内置基于配电检测标准的自动测试方案,根据测试项目的不同,支持自动测试方案配置自行修改,满足大多数地区的终端检测要求。 下面简单介绍HDTS-4000 配电终端自动化检测平台使用方法和功能。

1、项目管理配置

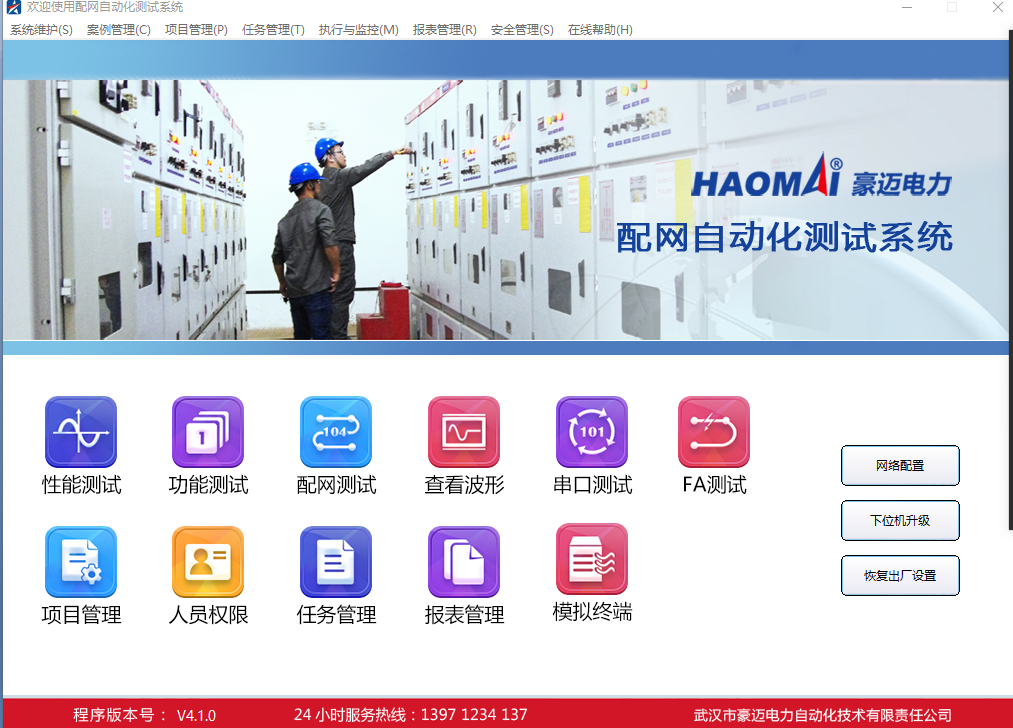

△ 主页面

打开左下角的项目管理,进行测试方案配置。

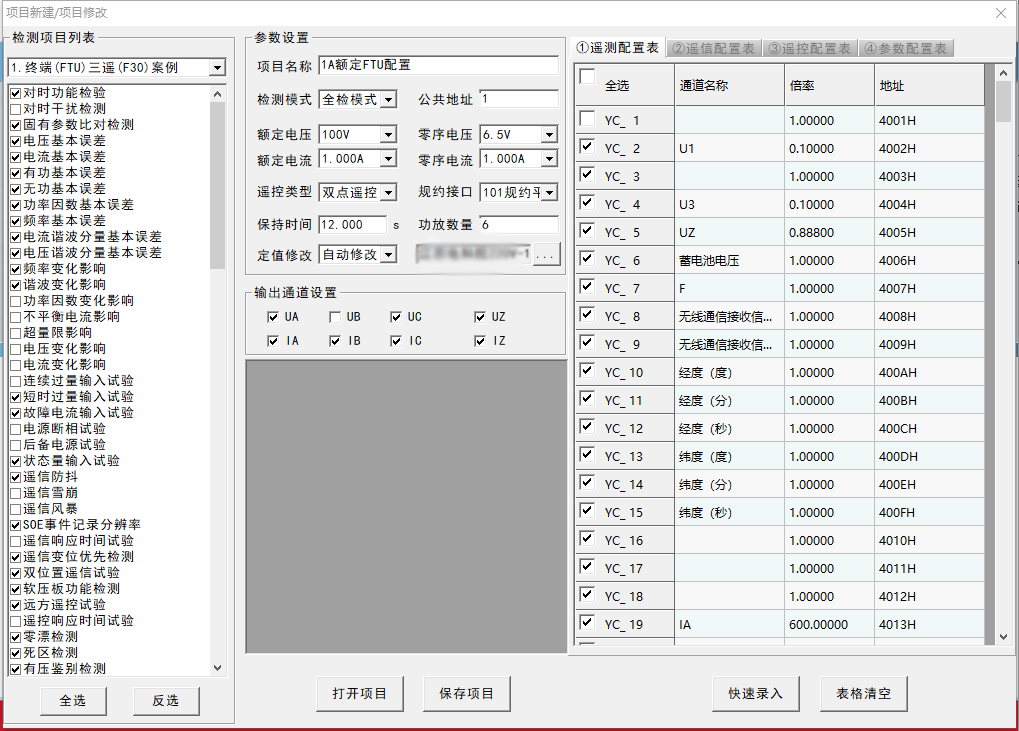

△ 项目管理
左侧是自动测试项目,可根据测试项目需求不同自行更改组合,中间是参数设置,终端额定参数可能存在差异,比如电压有100V额定、220V额定,电流有5A额定、1A额定,此处根据实际情况更改,可满足不同额定参数的终端测试。 右侧为三遥点表配置,可将终端的地址位与平台的说明进行关联,对终端的SOE信息和遥测量进行监视,方便检测与问题查找。

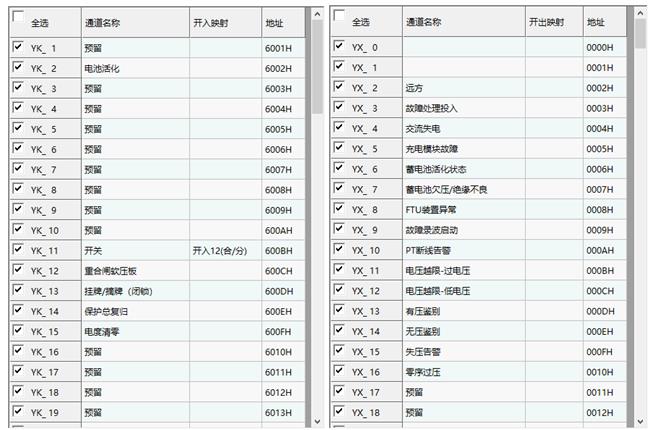

△ 遥控(左)与遥信(右)点表

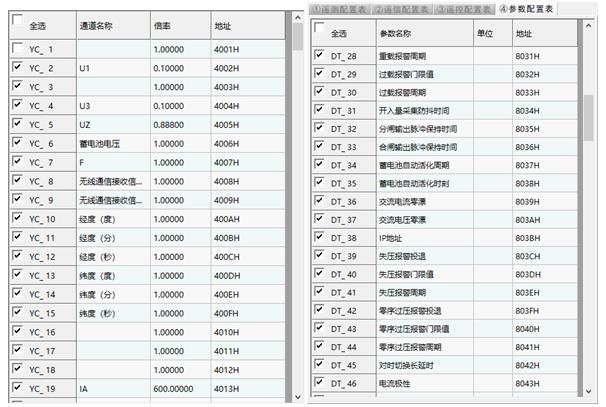

△ 遥测(左)与定值(右)参数
由于终端厂家不同,使用的调试软件和操作过程可能不尽相同,对现场测试也带来诸多不便。 HDTS-4000 提供定值修改功能,结合终端的遥调功能,可通过地址位对定值进行调整,也可将与测试相关的定值整理成标准文件,放在参数设置的定值修改处进行自动修改定值,无需使用厂家软件逐一修改。

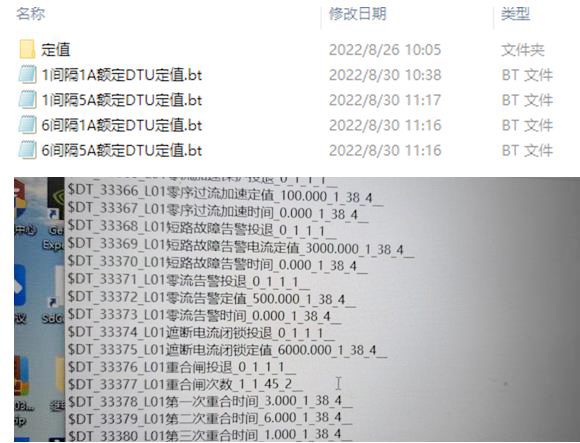

△ 测试定值文件

2、终端与检测平台通讯

设备连接: 项目工程文件配置完成后进行接线,使用标准航插连接终端与检测平台,非常方便快捷。 若不是标准航插定义,检测平台配备端子排,可使用测试线与终端连接。

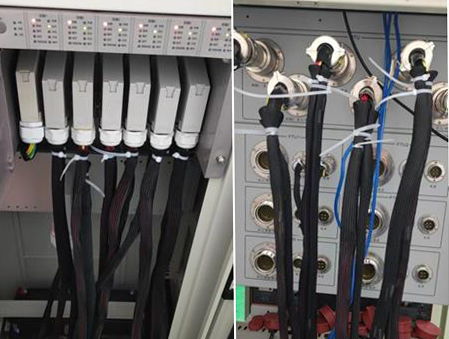

△ DTU与检测平台连接
网络连接:将主机IP更改为与终端同网段,打开主程序的配网测试模块,输入要测试的终端IP,即建立连接。 连接成功后软件页面下方的指示灯显示正常,此时通信已连上,点击上方的监视,可查询到此时终端的三遥状态与定值数据。

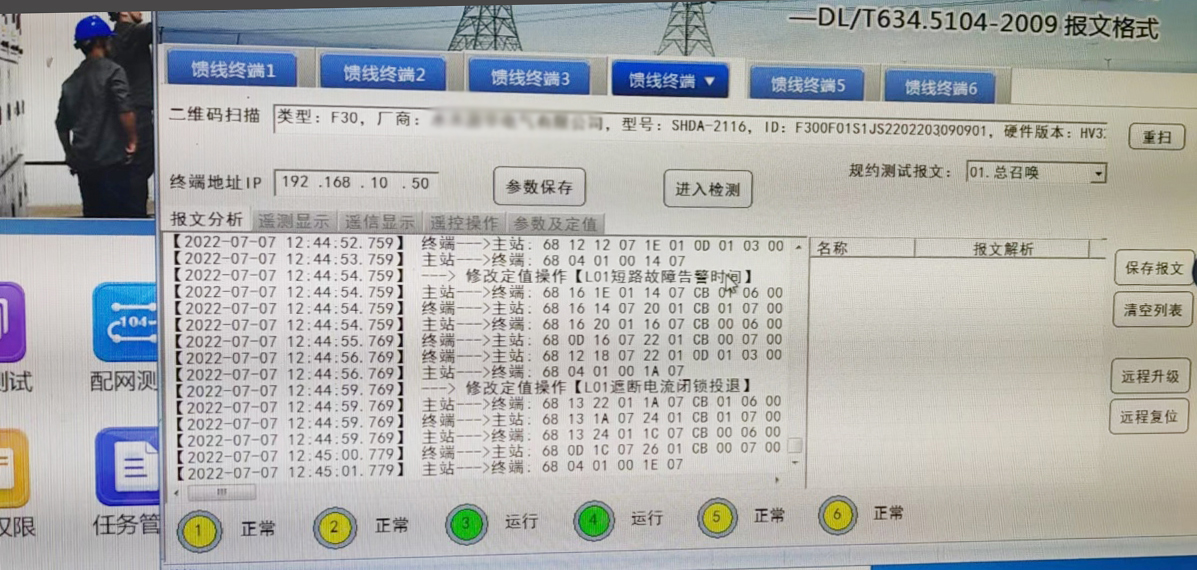

△ 配网测试通信连接正常状态

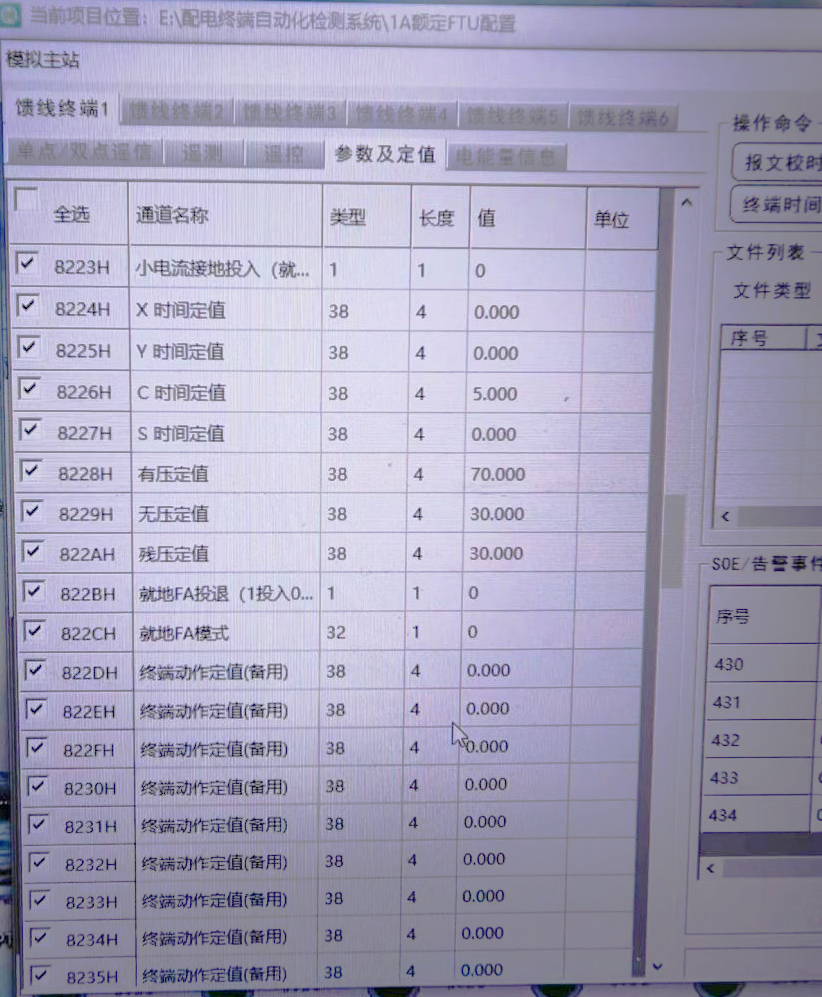

△ 监视功能界面

3、终端检测

点击配网测试模块中的进入检测,系统自动下载定值,进入自动检测页面,点击开始测试进行自动检测,可完成终端的遥信、遥测、遥控等多功能测试,IEC101/104规约同步测试。

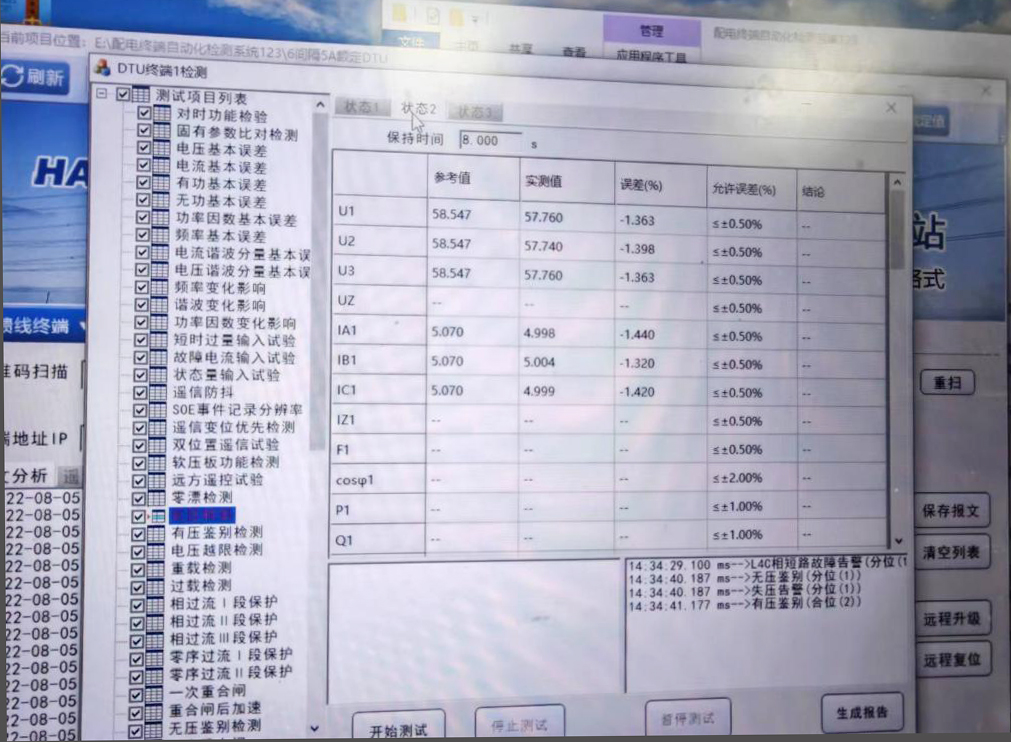

△ 自动检测页面

4、测试结果

测试完成后系统自动生成测试报告,根据报告可知该终端检测合格,可入库。 支持报表整理,后续查找时点击主页面的报表管理,输入测试终端的样品ID,即可查询。

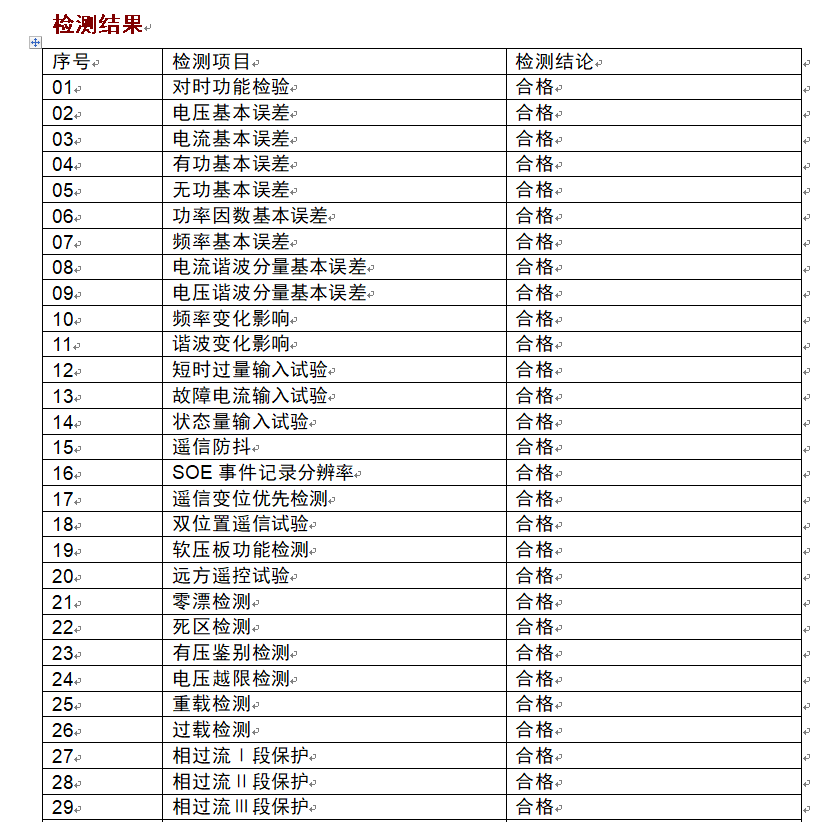

△ 测试报告

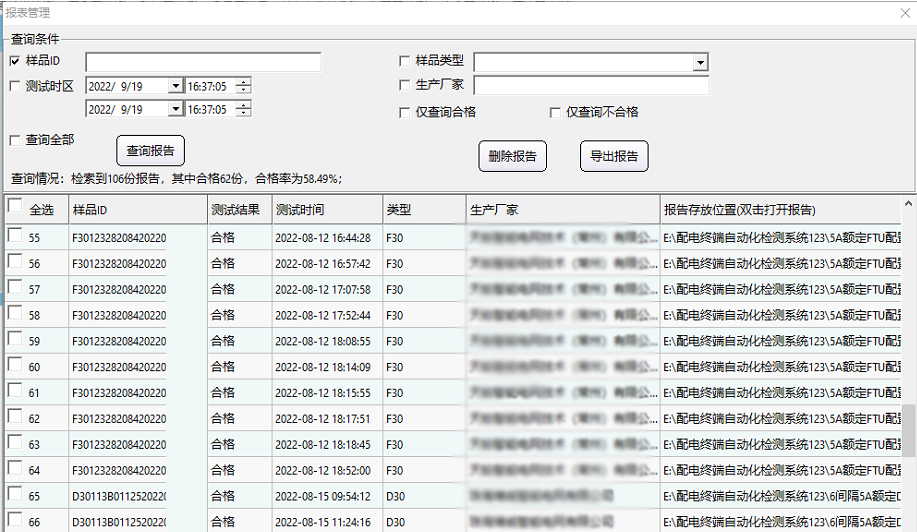

△ 报告查找
