案例实操丨变电站直流系统充电模块特性测试
发布时间:2022/09/07武汉市豪迈电力自动化技术有限责任公司

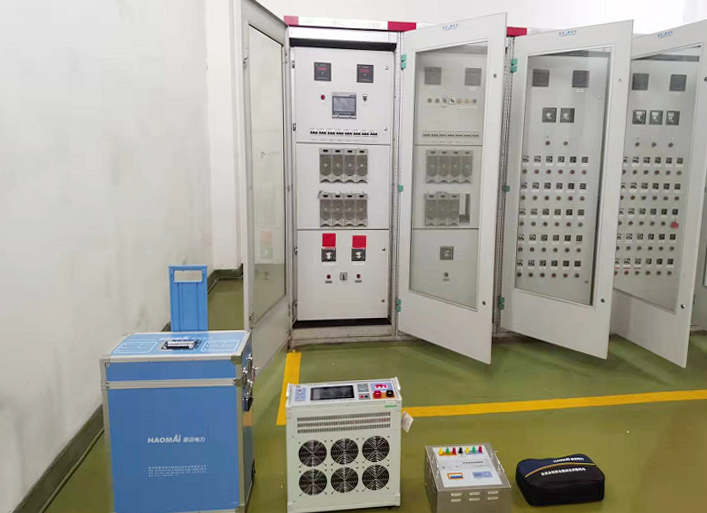

试验项目: 220kV变电站直流系统充电模块特性测试

试验设备: FDT-220/110 直流系统综合测试仪

直流系统电压: 220V

充电模块: 220V/20A

蓄电池: 2V/104节/400Ah



1

试验前准备

1) 倒负荷,避免直流母线失电

2) 隔离待测模块,禁止多模块同时测试

3) 做好安全措施,严格遵守相关规程

4) 安排专人看守,并将设备置于通风良好处,避免积热



2

试验接线

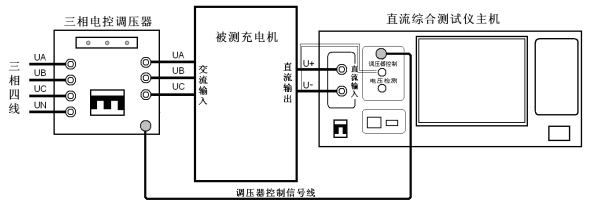

△ 接线示意图

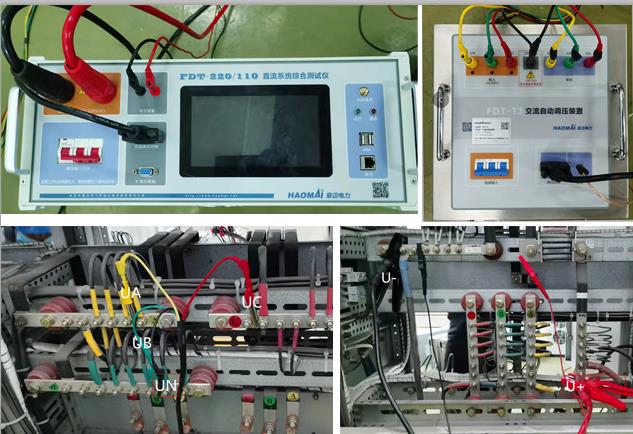

△ 现场接线图

三相电控调压器串入三相四线电源与被测充电机输入之间,调压器输出接入被测充电机的输入,调压器控制信号线连接调压器与主机,实现主机对调压器的自动控制。 充电机的直流输出分别接入主机的电流回路与电压回路。



3

软件操作

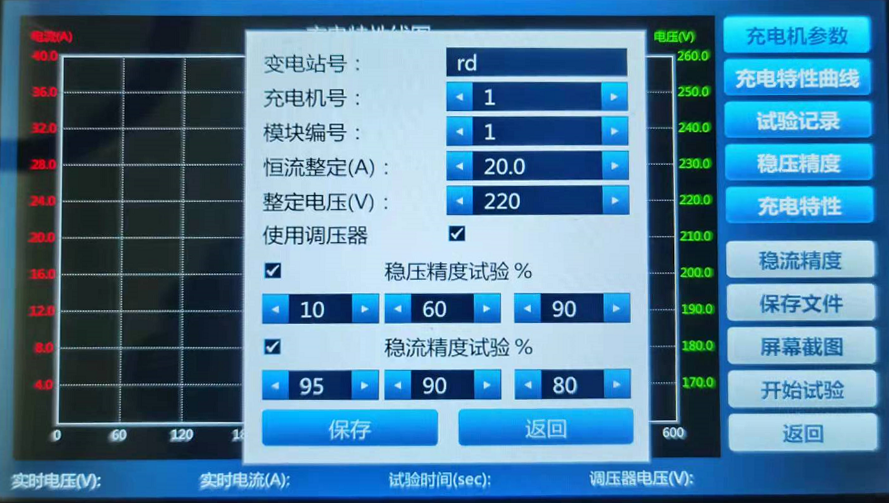

主界面点击充电机特性试验,进行充电机参数设置。根据现场情况设置变电站号、充电机号、模块编号。 根据充电模块实际参数设置恒流整定、整定电压。

此次试验接入了调压器,勾选使用调压器,在稳压精度与稳流精度试验中,装置将自动调节至额定交流输入电压的85%、100%、115%。

勾选稳压精度试验,需要设置三个电流点,取值0-100%的充电模块额定输出电流,表示充电模块将在电压恒定的情况下,输出三个设置的电流值,此次根据现场要求,设置为30、60、90。

勾选稳流精度试验,需要设置三个电压点,取值80%-95%的充电模块额定输出电压,表示充电模块在电流恒定情况下,输出三个设置的电压值,可根据默认参数95、90、80进行试验。



4

试验结果分析

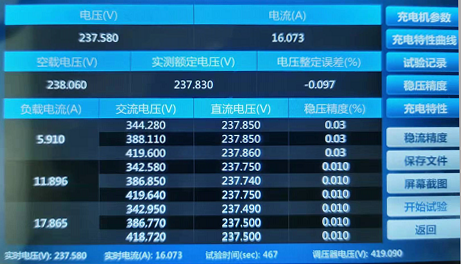

稳压精度试验:

负载电流为之前设置的三个电流点,交流电压为调压器的输出值,直流电压为对应条件输出的直流电压,测试仪根据实测数据自动计算出稳压精度。

稳压精度计算公式: δU =(Um-Uz)/Uz×100%

δU: 稳压精度

Um: 输出电压波动极限值

Uz: 输出电压待测试值

稳压精度要求:

1)相控型≤±1%

2)高频开关型≤±0.5%; 整定误差ΔU=(Uz-Un)/Uz,不超过±0.5%

试验结论: 该充电模块稳压精度符合要求。

稳流精度试验:

直流电压为之前设置的三个电压点,交流电压为调压器的输出值,负载电流为对应条件输出的电流值,测试仪根据实测数据自动计算出稳流精度。

稳流精度计算公式: δI=(Im-Iz)/Iz×100%

δI: 稳流精度

Im: 输出电流波动极限值

Iz: 输出电流待测试值

稳流精度要求:

1)相控型≤±2%

2)高频开关型≤±1%; 整定误差ΔI=(Iz-In): 不超过±0.3A(30A以下)

试验结论: 该充电模块稳流精度符合要求。
