某110kV变电站直流系统由24个12V200AH的电池和24个智能模块并联组成直流电源系统，其母线和电池模块分两段，每段电池12个。
并联型直流电源系统由若干个并联电池模块高压输出端并联组成，每个模块可配置12V蓄电池，高压DC220V/110V。 系统配置直流馈线支路若干，绝缘监察装置、开关量监测装置、系统监测触摸屏装置等。

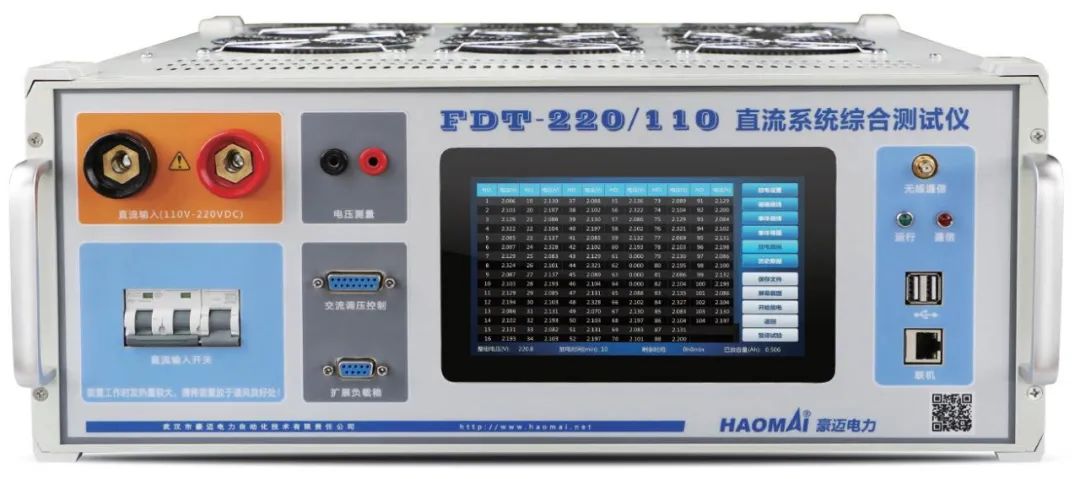

△ FDT-220/110 直流系统综合测试仪

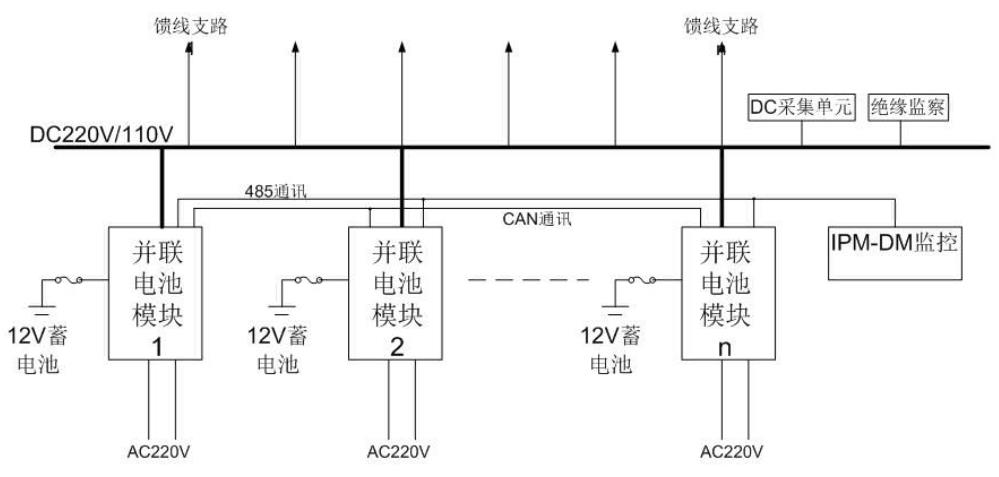

△ 系统方案图
并联型直流电源系统核容原理 ： 直流电源系统在交流输入正常的情况下，在系统监控界面设置核容的深度（容量）及核容间隔周期值，当满足核容条件时，由系统监控屏自动下发核容命令至模块，对模块匹配的蓄电池进行核容。 此模块接收命令后，退出系统均流，内部关闭 AC/DC变换器，对蓄电池管理由充电转换成放电，并动态微调输出电压，实现对蓄电池端 I 放电。 随着蓄电池电压的变化，动态调节输出端，直到蓄电池端电压至终止电压点 10.8V，然后开启 AC/DC 实现交流带载，同时启动充电变换器，对蓄电池进行充电，完成待核容电池的在线核容过程。 整个核容放电过程中，监控每隔半小时记录蓄电池电压及电流，直至均充结束，并在监控内部分配存储空间进行保存，在导出页面可导出相应核容数据。系统中某一模块进行核容时，其他模块处于交流带载，并对各自配置蓄电池进行充电管理。 系统监控也可通过手动下发命令，启动对单个蓄电池核容。

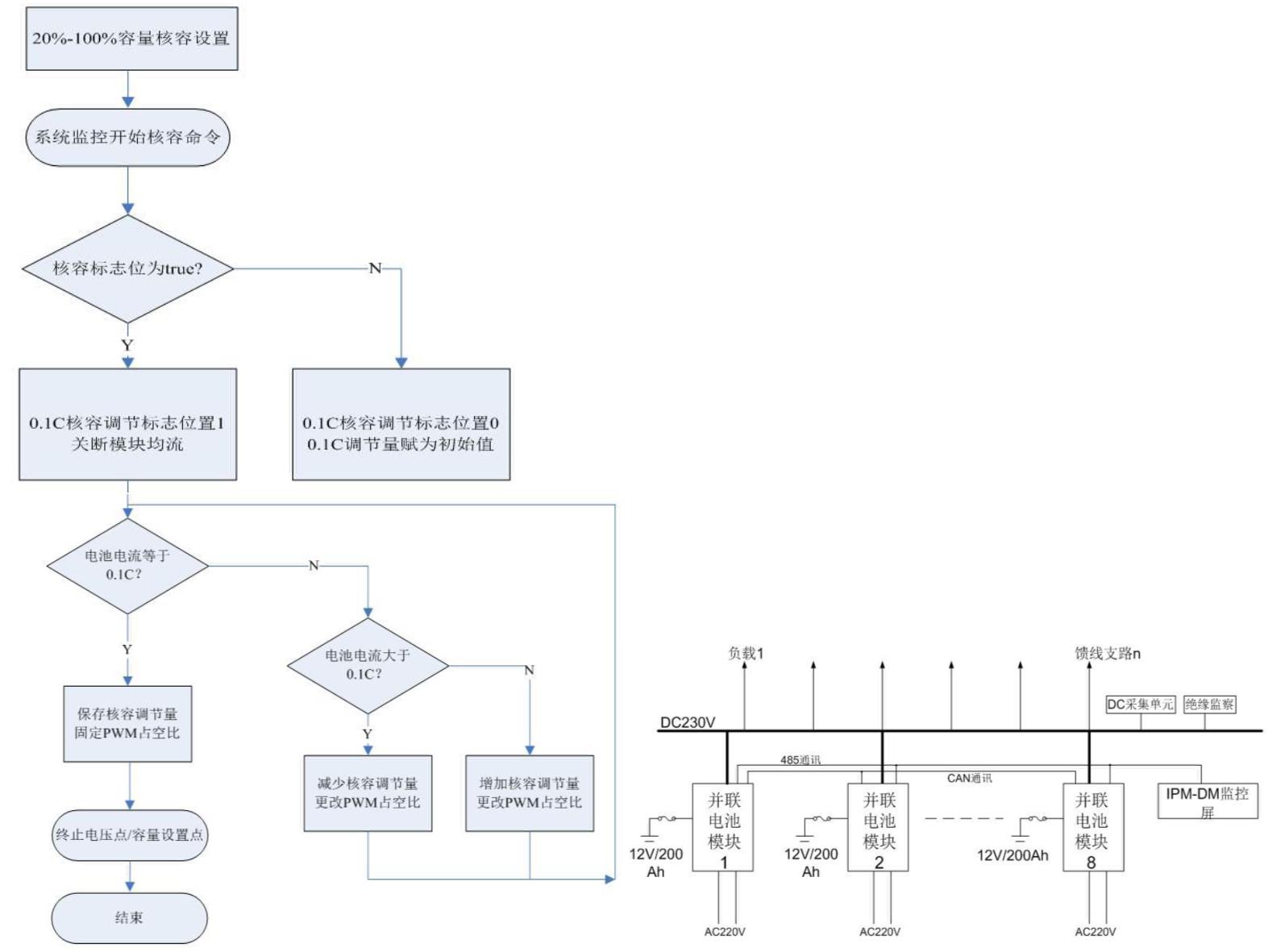

△ 核容调节流程图
并 联型直流电源系统实现自动在线核容需要同时满足以下条件：
1）交流系统正常状态；
2）蓄电池处于浮充阶段；
3）直流系统的负荷能满足核容所需的最小负载。
单节电池核容操作步骤 ： 主监控屏—直流电源—对应的核容模块—模块参数设置—输入密码—点击核容。
注意事项 ：
1）当模块在均充状态时，不可核容；

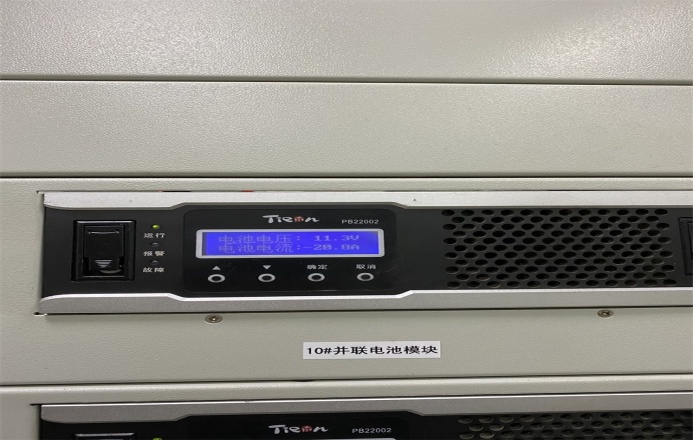

2）从模块液晶显示屏上查看状态；
3 ）如果要退出核容，点关闭核容，退出后自动均充。
多节电池核容同时操作：
1）查看系统电流负荷I1 ，确定外接负荷I2，以及电池容量C0 。
2) 确定同时正常运行的模块个数N1=I1*220/12/0.1C0，以及可同时核容的电池个数n=N0-N1。如该110kV变电站一段： 模块总数N0； 保证系统正常运行模块的个数N1=7.8*220/12/20=7.15； 即8个模块正常运行才能保证系统正常运行。 该段蓄电池组可以同时核容的电池数量n=N0-N1=12-8=4。
3）将需要同时核容电池接上无线单节电池监测系统，模块黑色导线接两节电池负极，红色导线接电池的负极。 通讯指示灯闪烁红色灯光，模块正常运行。 单体蓄电池的实时电压数据通过无线单节电池监测系统传给FDT-220/110 直流系统综合测试仪，直观反映出电池电压实时变化，避免使用万用表不间断测量电池电压，大幅减少了工作量。
4）查找直流电源系统的放电开关K，或者馈线屏支路的备用开关Z。 (K或 Z的额定电流I>12*0，1C0*n/220)核对正负极，将FDT-220/110 直流系统综合测试仪接入母线系统。

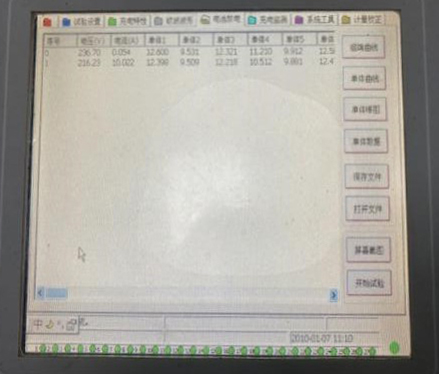

5）连接完毕后，进入参数设置界面，将无线模块的数量根据需要核容的电池数量n，单体电池的标称电压U，单体电池的下限电压U0，电池组段的下限电压U1=N*n，半核容时间300分钟。 设置完毕后，开始电池核容，FDT-220/110 直流系统综合测试仪自动运行并生成数据文件和数据报告。 当某节单体电池电压UE
6）等待n节蓄电池核容完毕。 在直流监控系统监控界面点击关闭电池核容对话框，系统自动对核容的电池进行均充。接下来选择未核容的电池，以此完成直流电源系统核容。
