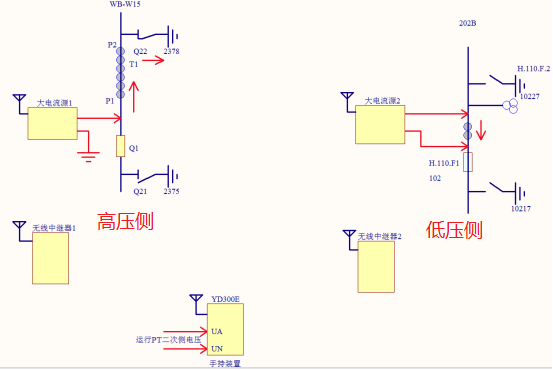

在220kV WB-W15间隔，断开Q21接地刀闸，合上Q22接地刀闸。 大电流源1从CT的P1端加入大电流，电流通过CT(从P1到P2)，流入大地形成回路。

在202B 10kV线路，大电流源2从CT两侧加入大电流(从P1到P2)。

考虑距离较远且中间有多种阻隔，则分别在大电流源1和2附近放置1个无线中继器。 使用YD-300 无线遥测伏安相位仪在220kV保护室进行操作，将运行PT二次侧电压并接入YD-300 作为基准电压参考相位。

通过YD-300 遥控大电流源1和大电流源2同步输出电流，在保护装置上查看高压侧和低压侧电流幅值和相位是否与设置值一致，若一致则在高压侧和低压侧加相位相反的电流，查看差流是否正确，依此判断极性。

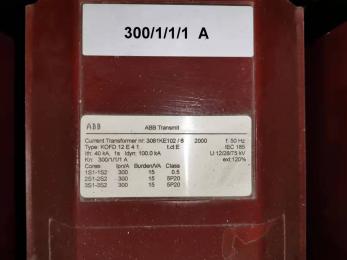

220kV CT变比为2500:1； 10kV CT变比为300:1。

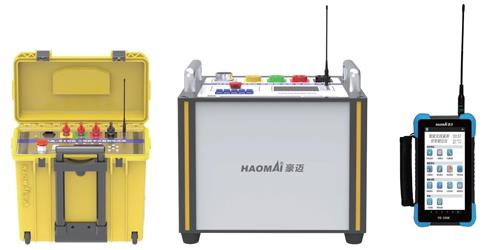

1）HTA-3100/3300 三相数字式智能大电流源（各1台）

2）YD-300 无线遥测伏安相位仪（1台）

3）智能无线遥测中继器（2台）

变压器高压侧电流方向为流入变压器，变压器低压侧电流方向为流出变压器，为适应电流回路接线极性，试验装置高压侧电流相位设置为 0°、240°、120°，低压侧电流相位设置为各相加180°，即180°、60°、300°。

基准参考电压： UA = 57.7V，相位为0°

高压侧CT变比： 2500： 1，低压侧CT变比： 300： 1

首先进行就地试验，单侧单装置加量，判断输出是否正常。

220kV CT变比为2500:1，从一次侧加入50A电流，二次保护装置显示20mA； 10kV CT变比为300:1，从一次侧加入30A，二次保护装置显示100mA。

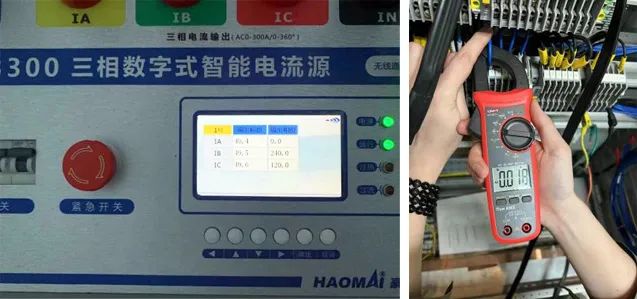

先进行高压侧手动模式加量，加50A。

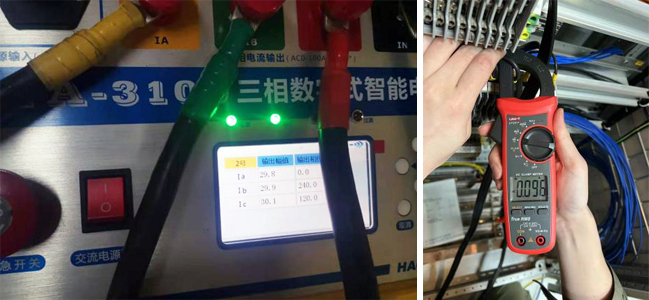

此时用钳表在二次侧测到高压侧的二次电流幅值，可以看出高压侧输出与变比正常，再进行低压侧手动模式加量。

用钳表在二次侧测到低压侧的二次电流幅值为100mA ，装置高低压侧输出都正常。

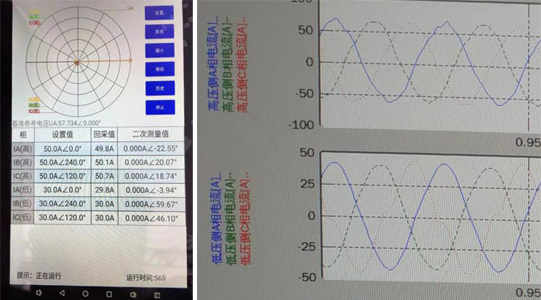

使用遥控模式控制高低压侧的大电流源同时输出，进行相位同步，先输出高低压侧都为 0°、240°、120°，即变压器高低压侧同极性，通过录波文件看出此时幅值输出正常，相位相同。

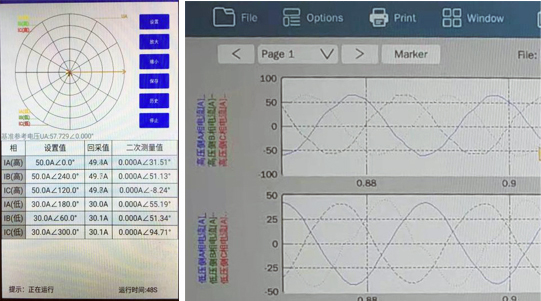

然后模拟变压器正常运行的状态进行加量，即220kV侧与10kV侧极性相反，高压侧加 0°、240°、120°，低压侧极性反180°，即180°、60°、300°。

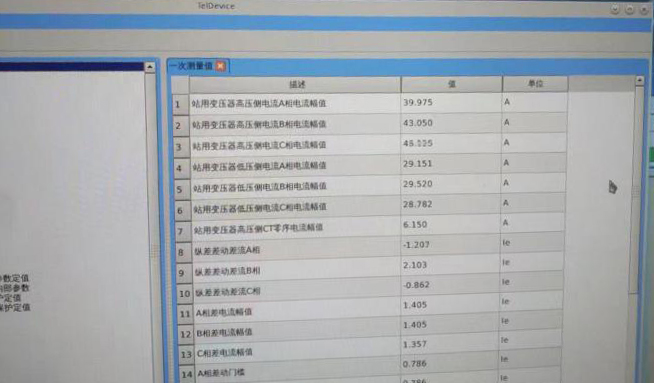

在录波装置上读出，此时的站用变压器一次电流幅值约为45A。

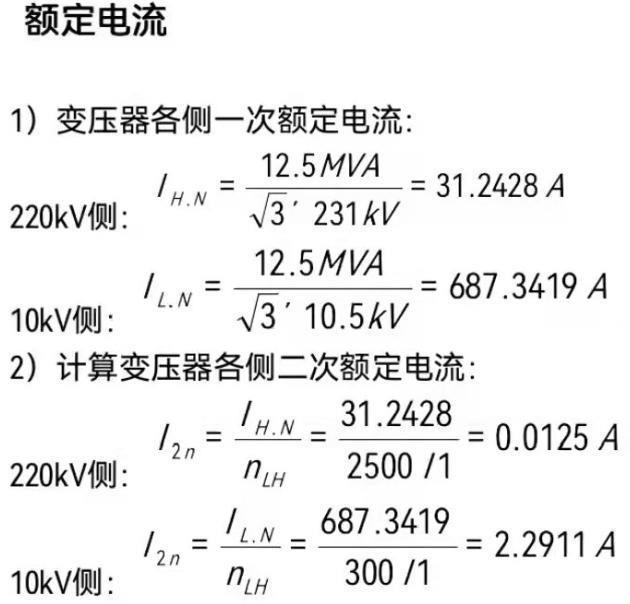

220kV  CT变比为2500:1，10kV  CT变比为300:1，此变压器容量为15MVA

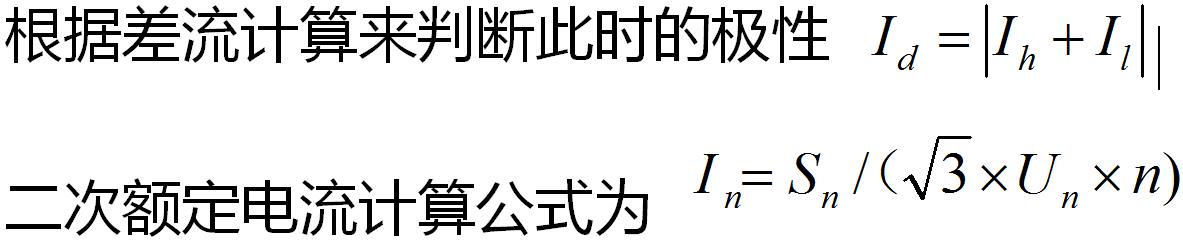

高压侧的实际电流为 45A ，低压侧为 30A ，计算得出，高压侧为 1.44 Ie ，低压侧为 0.044 Ie ，而在录波装置上读到的差流值约为 1.4 Ie ，符合在此电流条件下高低压侧极性相反时公式计算得出的差流值 1.4 Ie ，因此极性正确。
