案例实操丨快速高效!智能变电站远动对点方法
发布时间:2022/04/14武汉市豪迈电力自动化技术有限责任公司

​随着电网调控一体化运行,变电站上送调控主站信息急剧增加,变电站集中监控人员需对通道信息正确性进行逐个验收,验收工作量大,时间长。 传统变电站监控信息验收,由变电站检修人员配合触发信息,调控主站验收人员通过电话与变电站人员进行信息核对验收,验收工作耗时耗力,亟需通过技术手段提升变电站调控信息验收效率。

武汉豪迈贴近电网发展需求,针对传统监控信息验收现状,基于IEC61850、IEC104规约开发出DMA-1000 变电站监控信息全链路验收系统,提供一套智能变电站调控信息一体化自动验收系统及方法。 系统具备远动装置与监控后台同步验收功能,同时实现子站和主站端的监控信息智能对点或自动对点,完成监控信息全回路全信息验收。 自动化验收方式大大提高了监控信息验收效率,减少工作强度,缩短调试工期,适用于各种电压等级的智能变电站和常规变电站的新建及改扩建工程、调试、验收、运维各阶段。 系统支持对站内合并单元直接加量,控制保护装置有效动作,使得站内对点检测在完成远动装置测试的同时,并真实还原实际对点工作中的工作模式和运维方式。

△ DMA-1000 变电站监控信息全链路验收系统

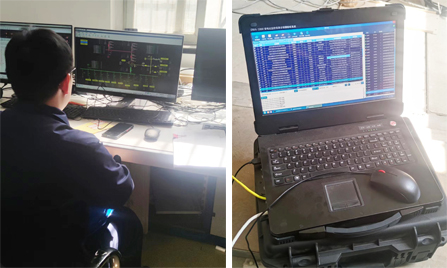

我公司受某电力公司施工单位邀请,参与配合110kV变电站综自改造工程的项目验收前监控信息核对工作。 此前该站验收对点工作采用人工电话对点方式,点位从几百个到几千个,甚至达到上万个,验收效率低,工作强度大,调试工期长。 我公司接收对点任务后,迅速与该站远动厂家、调度自动化验收厂家联系,根据远动厂家的点表、SCD和RCD文件,迅速配置文件,并向调度自动化验收厂家提供验收卡,准备自动对点工作。





试验流程


1)对点装置导入点表,显示过滤后的保护试验测试点,导入SCD文件显示站内所有IED装置型号及名称。
2)全站扫描完成点表和SCD文件的关键字匹配工作,未匹配的测试点需要人工手动进行匹配。
3)生成测试方案,将同一IED装置的所有试验项目进行归类。
4)被测IED装置开始对点测试,控制继电保护装置按照生成的测试方案顺序开始试验。

5)根据采集远动装置的IEC104报文自动判断该测试项是否完成,最终生成测试报告。


本次主要完成664个遥信点位与调度主站核对,按照调度要求平均3-5s发送一个点位,1小时内全部发送至主站自动化验收厂家,以往需要2-3天完成的工作缩短至一小时内完成,大幅提高了工作效率,得到用户的一致认可与好评。
