某 电 厂发变组系统见下图，主变为三圈变，厂变低压侧为双分支，发变组差动包含四个支路电流，分别为主变220kV侧I1，110kV侧I2，高厂变高压侧I3，发电机中性点侧I4。 各侧TA极性端如图，规定各侧电流参考方向，流入发变组为正方向。

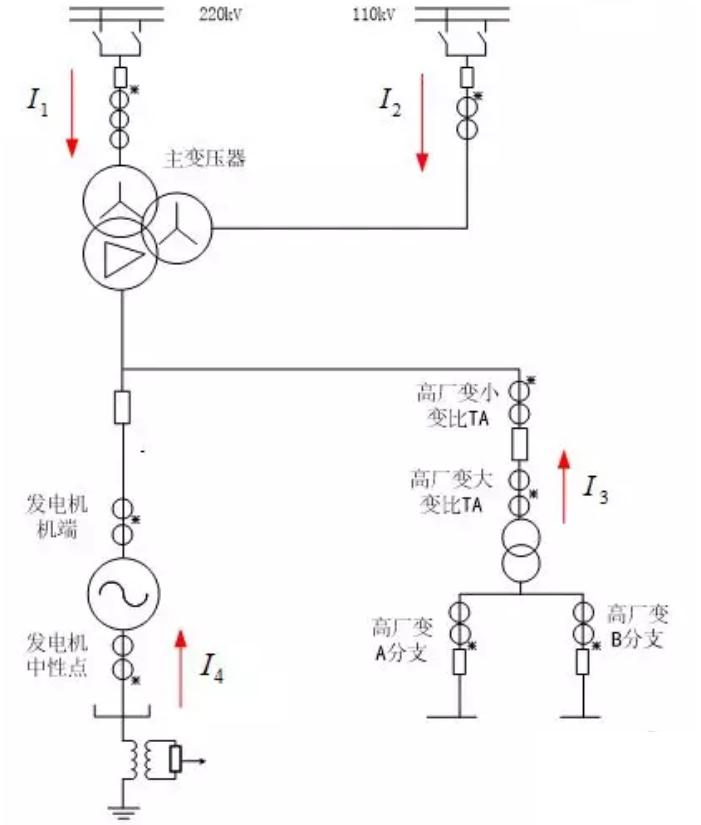

△  发变组系统图

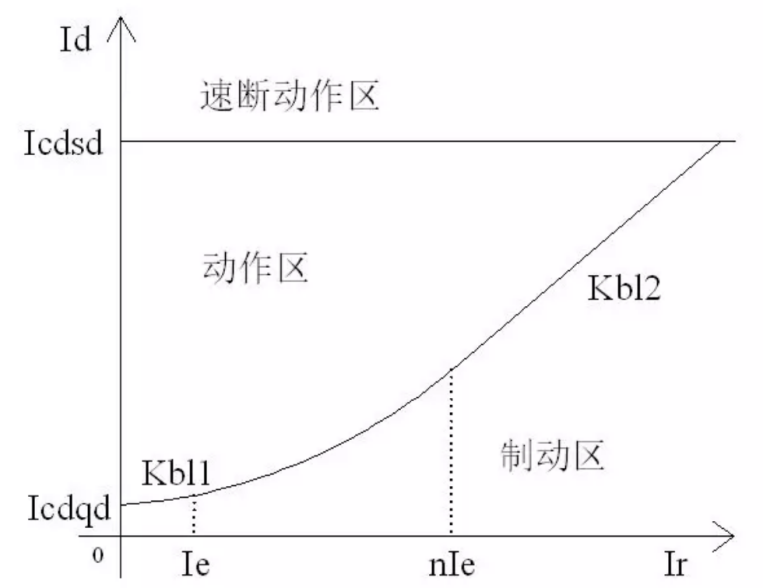

△  差动动作特性图

比率差动保护动作方程 ：

本文介绍如何使用继保之星-7000 数模一体继电保护测试仪调试PCS-985发变组差动保护。

1）保护定值控制字设置 ：

2）保护压板设置 ：

在“压板定值”里，将“发变组差动保护”软压板置“1”，将“检修”硬压板置“1”，断开“跳闸出口”硬压板。

PCS-985中发变组差动YD11电流相位补偿采用Y侧向▲侧补偿的方法：

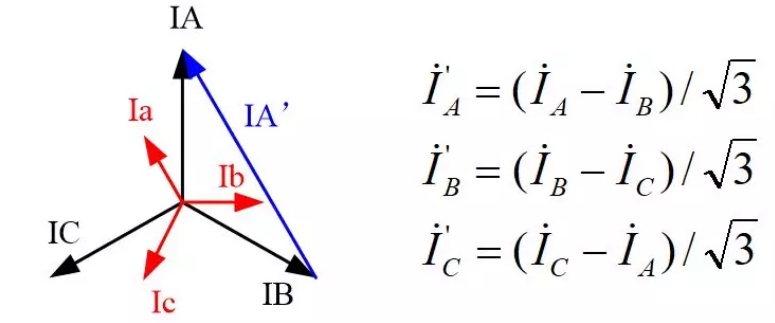

△  PCS-985转换向量图及公式

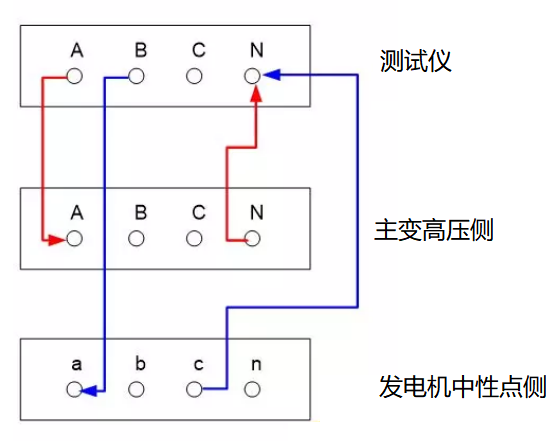

△  PCS-985差动接线图

1）计算各侧二次额定电流

2）做平衡电流

根据以上试验接线与分析，通过继保之星-7000 两相电流即可做发变组差动平衡值。 高压侧A相施加电流IA=1.732*0.687=1.19A∠0°，中性点侧A相流入电流IB=3.378A∠180°，中性点侧C相流出电流为3.378A∠180°。 按照此电流施加，查看保护采样发变组差动电流为0Ie，制动电流为1Ie。

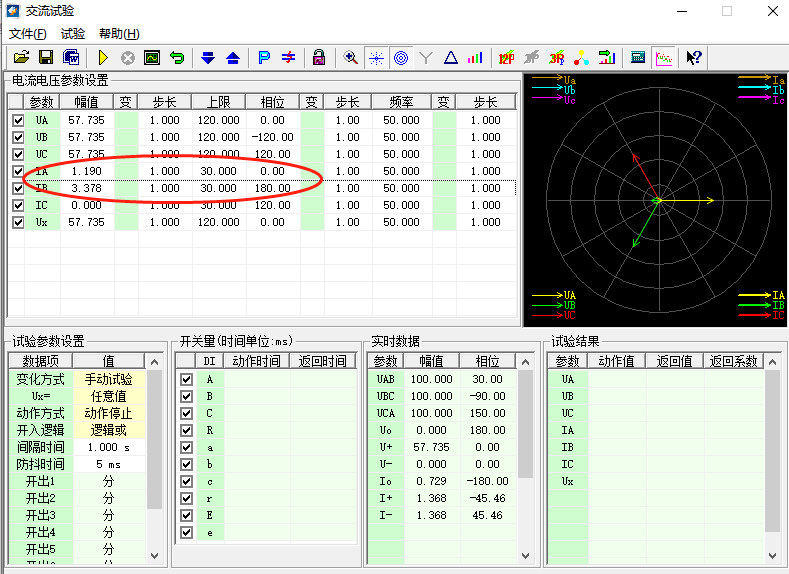

△  发变组平衡电流参数设置

3）比率差动边界试验按照下表进行试验 。 注意试验时高压侧侧电流归算至额定电流时需除以1. 732，试验数据见下表。

根据以 上试验数据的制动电流Ir和差动电流Id，即可描绘出发变组差动比率边界曲线图。
