解决之道丨变电站可视化一键校核技术
发布时间:2022/03/11武汉市豪迈电力自动化技术有限责任公司

根据国网运行规程,电力设备新装置投运前,需对保护定值进行核查,确保与定值清单一致。 巡视检查中,需检查压板状态与运行要求一致,核对保护装置采样值的正确性。 特殊巡视时,需检查保护装置开入信号是否正确,对保护定值及压板进行专项核对,并签字保存确认。 日常维护中,需检查各保护及自动化装置采样值的正确性,并每月对压板进行检查核对,需耗费现场人员大量时间精力。 BDZ-60 手持式可视化运维及一键巡视装置对保护定值、压板、采样值、开关量、动作、告警等二次信息进行采集,并“一键式”校核,生成报告,可大幅提高日常运维工作效率。

△  BDZ-60 手持式可视化运维及一键巡视装置

BDZ-60 手持式可视化运维及一键巡视装置 功能分为常规站、智能站和常用工具三部分,适用于常规站和智能站投运前保护定值核查和日常维护。

智能站部分主要包含可视化、校核巡视和报告管理

  • 可视化报告包含站控层网络构架可视化、光纤链路图可视化、虚端子可视化、SCD可视化校验、SCD可视化比对、试验过程可视化。

  • 校核巡视主要包含定值校核、压板巡视、电气量(遥测)信息监视、开关量监视、保护动作信息、保护告警信息等。

  • 报告管理可一键式生成全部巡视报告,并对报告进行管理,确认各项巡视核查工作已经开展,并已查阅。

智能站部分操作过程:

1)导入SCD

SCD导入后程序解析相关信息,自动判断需要开展巡视核查的IED,并生成站控层网络结构图、全站光纤链路图、虚端子图以及SCD校验图。

2)接入站控层网络

可接入站控层交换机获取全站保护站控层数据,也可直接采集单一保护信息,只需根据实际情况配置相应IP即可。

3)定值/压板建模

定值、压板的校核需要以调度定值清单作为标准值进行比对,因此需要提前建立定值、压板的标准值模板。 标准值模板可采用四种方式进行: 导入excel定值清单、手动输入、读取保护当前值作为标准模板、导入历史模板。 建模操作只需进行一次,设备断电或切换变电站模板不会丢失。

4)开始试验

程序可根据自动判断的IED设备开始巡视核查,也可根据人工选择IED设备进行巡视核查。 整个巡视过程以图形化方式展示,可以清晰地看到当前巡视设备,以及核查情况。

5)生成报告

可根据巡视的IED,自动生成相应的报告以及运行数据,包括定值校核报告、压板校核报告、电气量信息、开关量信息、保护动作信息、保护告警信息等各种报告及运行数据。 同时对报告进行管理,直观地反映事件时间、动作、结果、审核状态。

常规站主要包含多种格式定值单导入功能、硬压板校核功能、定值校核功能。

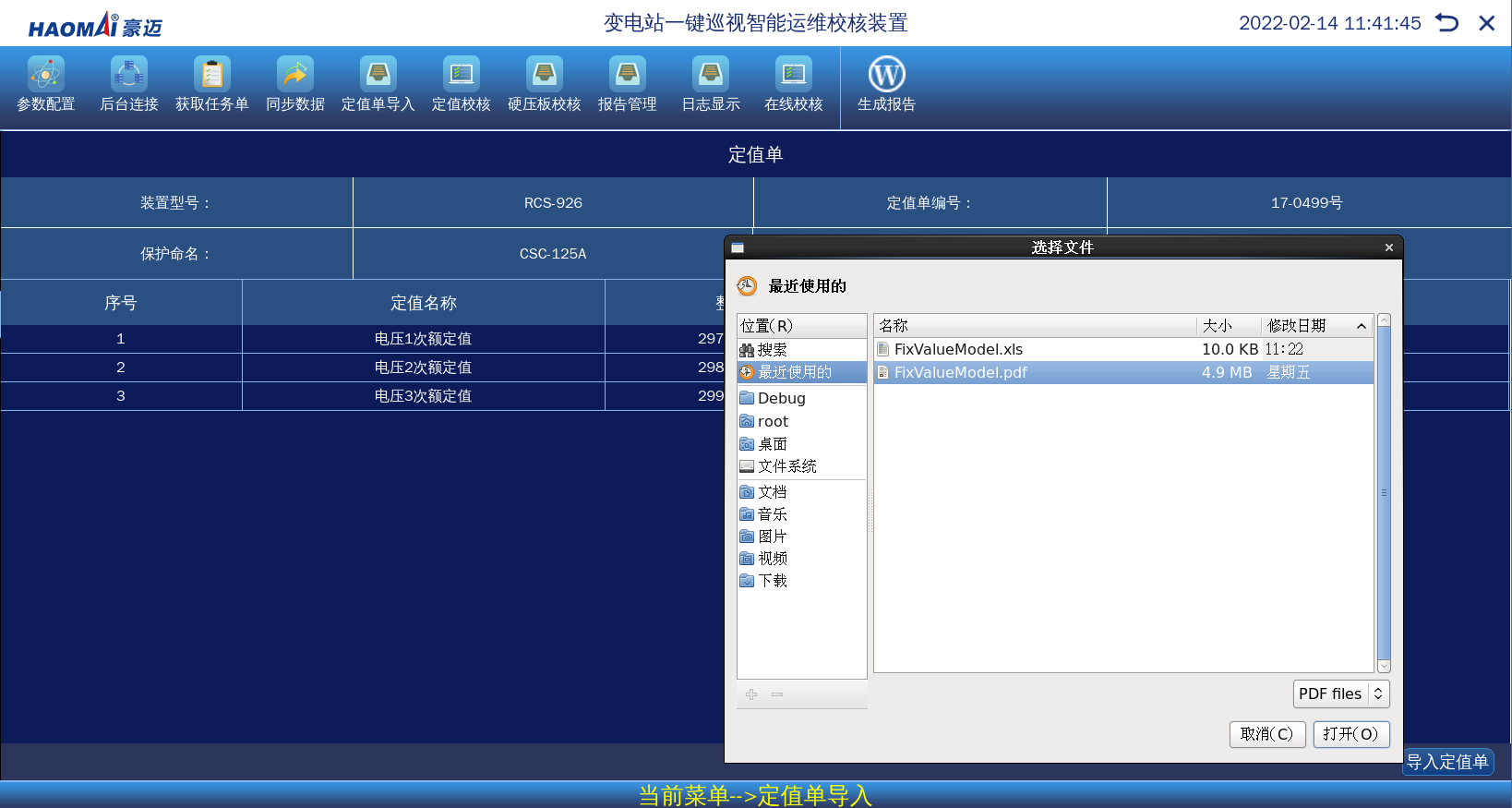

  • 多种格式定值单导入 目前新投运变电站运维日常定值单大多是PDF格式,软件支持PDF、excel格式定值单录入功能,录入后自动保存为标准值。

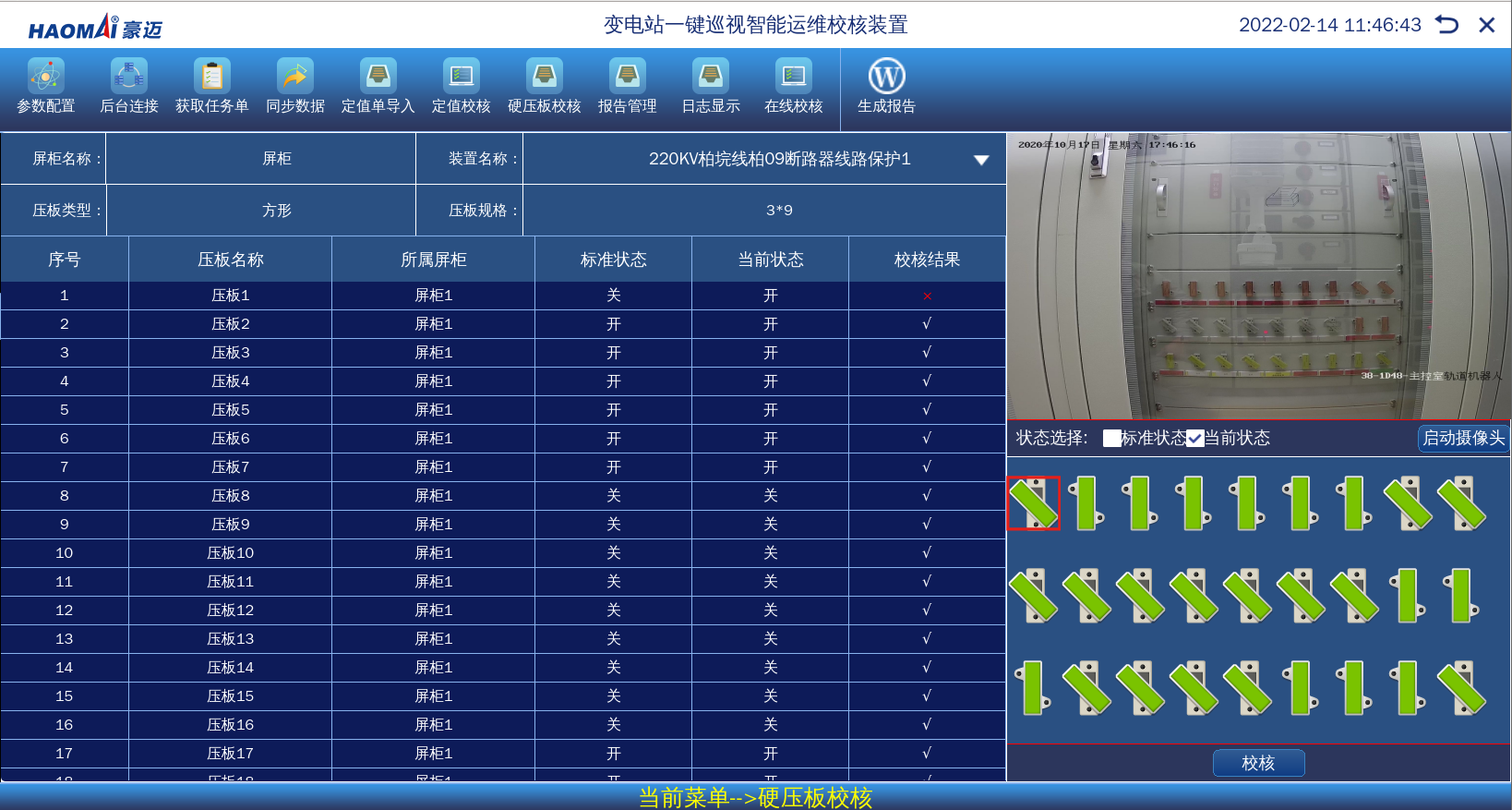

  • 硬压板校核 基于图像识别技术,自动对比校核硬压板状态,生成校核结果。

  • 定值校核 基于读取的标准值和从保护装置读取的当前值进行校核,自动生成校核结果。



以某220kV智能变电站为例,该变电站有2个主变,2个220kV母差,1个220kV母联,1个220kV分段,4条220kV线路,10条110kV线路。 以往对全站定值、压板进行巡视校核,同时巡查保护遥测、开关量、动作、告警等二次信息,需要1-2天时间。 现场使用BDZ-60 手持式可视化运维及一键巡视装置进行操作,20分钟即完成 以上相关内容的巡视核查工作,并且生成工作报告,极大提升了现场工作效率。
