DMA-1000 变电站监控信息全链路验收系统是一款基于IEC61850和IEC104规约开发的监控信息验收工具，可应用于IEC61850通信的智能变电站或常规变电站，适用于各种电压等级的新建站及改扩建工程中。 系统具备远动装置与监控后台同步验收功能，同时实现子站和主站端的监控信息智能对点或自动对点，自动化验收可大大提高智能变电站监控信息验收效率，完成监控信息全回路全信息验收，减少工作强度，缩短调试工期。

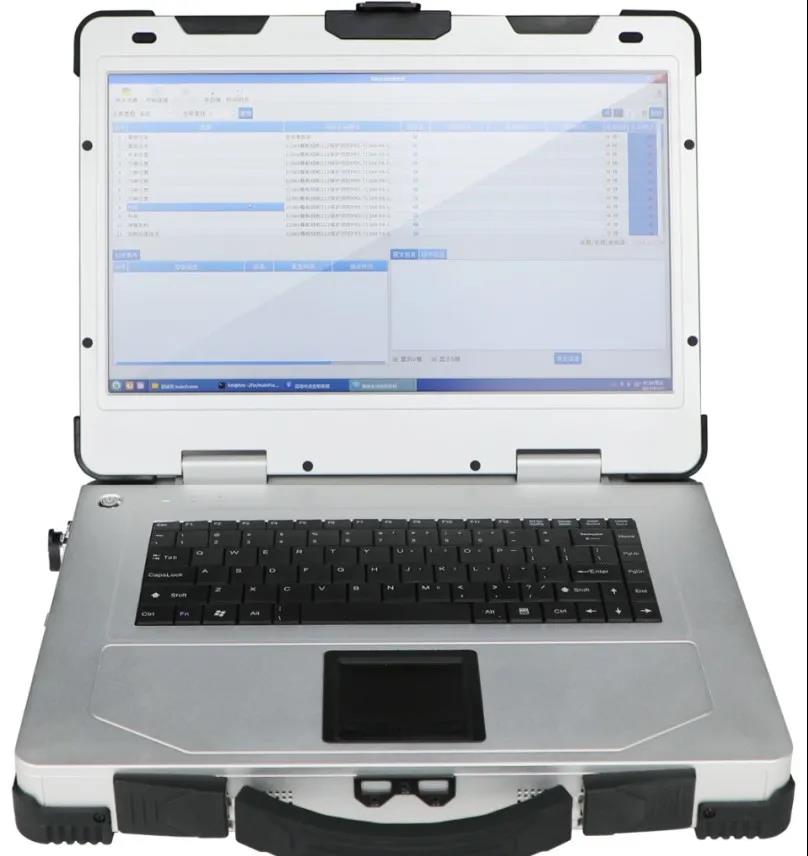

△ DMA-1000 变电站监控信息全链路验收系统

某220kV智能变电站已投运，现场通过点表对点完成保护定值校验以及试验联调，验证对点装置控制继电保护测试仪输出，控制测试仪接入保护装置自动生成测试方案，设定自动测试，完成线路距离保护出口测试试验。

试验流程：

1）对点装置导入点表，显示过滤后的保护试验测试点，导入SCD文件显示站内所有IED装置型号及名称。

2）全站扫描完成点表和SCD文件的关键字匹配工作，未匹配的测试点需要人工手动进行匹配。

3）生成测试方案，将同一IED装置的所有试验项目进行归类。

4）被测IED装置开始对点测试，控制继电保护装置按照生成的测试方案顺序开始试验。

5）根据采集远动装置的IEC104报文自动判断该测试项是否完成，最终生成测试报告。

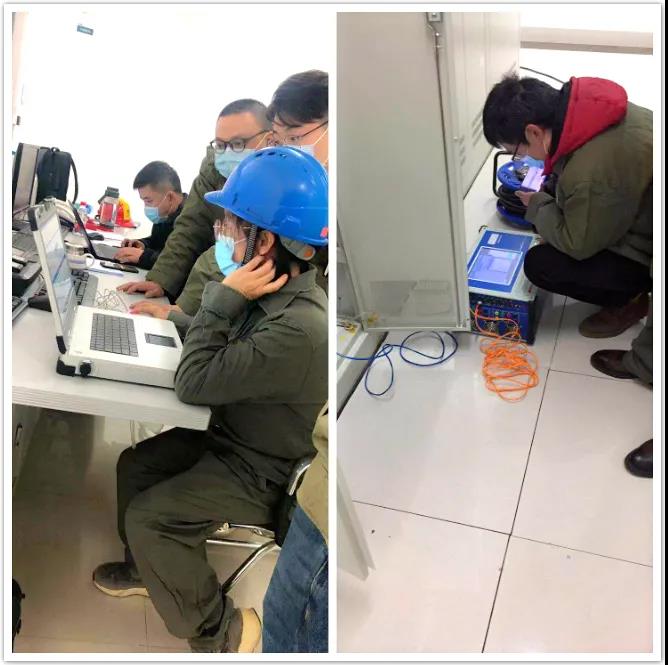

△ 220kV智能变电站应用现场

• 仿真主机采用Linux系统，保证信息接入的安全性以及系统的稳定性。

• 支持MMS和IEC104通信协议，全面适用于IEC61850通讯的智能变电站和常规变电站。

• 采用多进程管理模式，支持多装置同时仿真，可同时仿真IED装置200个以上。

• 具有CID文件在线检核功能，能够在线读取MMS模型文件与SCD文件进行比对，校验报告控制块、保护定值、参数定值、遥控模型一致性。

•  具有日志存储及安全审计功能，可记录存储用户登录成功、用户登录失败、用户退出、增加用户、删除用户、修改用户权限等信息。

• 支持同时仿真装置与模拟调度主站，通过发送MMS和接收IEC104报文，实现远动装置转发表配置的自动闭环校验，并自动生成检验报告。

• 支持模拟IEC104主站功能，实现远动装置与监控后台信息同步验收，校核远动配置与变电站信号的一致性。

• 支持模拟保护和测控装置，一键触发装置中的告警、保护事件和开关状态等信号，发送MMS报文。

• 可依据调控信息表的顺序实现遥信遥测的智能校核或自动对点功能。

• 可自动生成测试方案控制对点回环验证，自动控制测控、保护源信号输出，进行主站联合自动验收。
