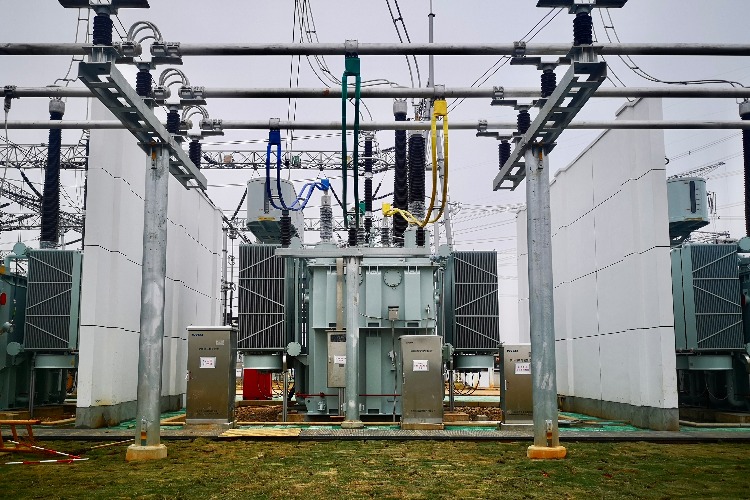

随着某500千伏变电站3号主变五次冲击成功，正式标志由电建公司承建武汉豪迈协助调试及改造的3号主变扩建工程顺利送电投运。 本次并网投运，加强了电网结构和供电能力，为电网稳定运行提供了强有力支撑。 武汉豪迈助力电建公司电气调试所，攻克多个改造难题，优质高效完成本次改造任务，为竣工验收赢得宝贵时间，节约施工工期30天。 我公司凭借稳定高效的测试设备、过硬的技术水平和扎实的工作作风，赢得客户一致好评，获得业主满意度调查A级高度评价。

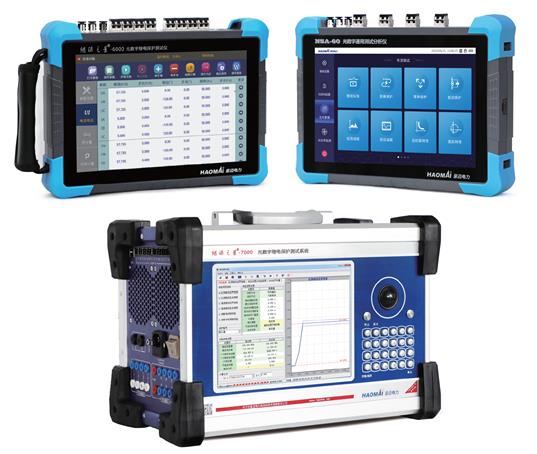

测试设备： 继保之星-7000 数模一体继电保护测试仪、继保之星-6000 光数字继电保护测试仪、NSA-60 智能站光数字通用测试分析仪

武汉豪迈技术人员配合电建公司调试所进行扩建改造，以220kV母差保护屏为例，使用继保之星-7000 和NSA-60 协同完成母差装置改造和电压并列调整，然后进行故障录波器按照对应母线调整。 技术人员协助将母联234开关间隔接入220kV A段母差保护A屏PSR71AG-22、220kV A段母差保护B柜PPC15SA-215A-G，故障录波二次回路调整接入（新上）220kV故障录波器SH-DFR-G（作为A段母线间隔录波器），电压二次回路接入A段电压并列柜。 母联234开关间隔接入220kV B段母差保护A屏PSR71AG-22、220kV B段母差保护B柜PPC15SA-215A-G； 故障录波二次回路调整接入220kV故障录波器ZH-2屏（作为B段母线间隔录波器），电压二次回路接入B段电压并列柜。

1）电压回路： 220kV进温Ⅰ线212开关间隔，保护、测控用。 我司技术人员发现旧电压回路是通过屏柜小母线方式，新电压回路是通过专用电缆方式。 由于这次改造是逐一轮停，当220kV进温Ⅰ线212开关间隔停电后，其他间隔都处于运行状态，这样一次电压互感器不能退出，二次电压也不能消失。 技术人员处理方法是将进入220kV进温Ⅰ线212间隔的二次保护、测控电压从保护屏端子处带电解掉，并用绝缘胶布每芯电缆单独包扎好。 等所有间隔已接入新的电压回路后，再拆除旧的电压屏柜。 该方案得到业主单位一致认同，确保了安全接入的同时不影响线路运行。

2）以#1主变间隔改造为例。 我司技术人员通过继保之星-7000 拓扑图功能发现主变保护A屏旧回路启失灵和解除复压闭锁至母差A、B套。 而新回路要求主变保护A屏启失灵和解除复压闭锁至母差A套。 所以先改造母差A套回路，母差B套运行的情况下，保留主变保护A屏启失灵和解除复压闭锁至母差B套的回路，主变保护B屏启失灵和解除复压闭锁至母差B套的回路。

 △  #1主变母差改造回路

3）以#1主变间隔改造为例，#1主变挂在A段母线。 当主变后备保护动作，需要跳分段，隔离故障在A段，从而保证B段母线的正常运行。 需要把原有的跳闸矩阵重新整定，跳母联233、234间隔。 由于母差还在改造过程中，我司技术人员使用继保之星-6000 进行跳闸矩阵验收，严格按照反措及安全作业指导书操作。 母联233、234间隔的断路器为死连接，跳母联233、234断路器回路只能传动到接入母联233、234操作箱的位置，验证主变跳闸矩阵已整定好，能准确动作。 切忌不能直接接入，导致母联233、234操作箱误动作。

4）以母联231间隔改造为例，我司技术人员使用NSA-60 进行试验，充电保护无法动作，查看动作逻辑发现旧回路只是测控装置，无保护装置。 但是在新母差保护装置上新增了母联231母联充电保护，充电保护需要判SHJ位置，所以需要从测控装置新增手合SHJ回路至新母差给母联231母联充电保护用。

母联充电保护原理： 如果母联合于有故障的母线，母联充电保护会立即跳开母联。 而当母联充电保护投入时，母联充电保护就去闭锁母差保护，以防母联开关合于故障母线时，母差动作跳开所有出线，扩大事故范围。 母联充电保护并不是要防止母差拒动，而是为了闭锁母差。 母线充电良好后，该保护应退出运行，因其定值较小，时限短，过于灵敏，容易误动。 为防止运行人员误投或漏退母联充电保护，母联充电保护由回路自动实现，仅在运行人员合母联开关的同时，自动投入，并延迟一定时限后自动退出。

5）母差改造过程中发现当旧母差A、B套所有间隔已改造完成后，新母差已完全投入运行，把母联231间隔转为热备用状态时，新母差装置A段母差保护A屏PSR71AG-22一直报运行异常。 我司技术人员检查分析，判定是装置内部开入量断路器分位置“1”引起。

从母线分列压板操作分析可以看出，当母联开关热备用，而Ⅰ母、Ⅱ母又各自带有电压时，如果没有投入分列压板（软压板），若发生死区故障，将全切两组母线，扩大停电范围。

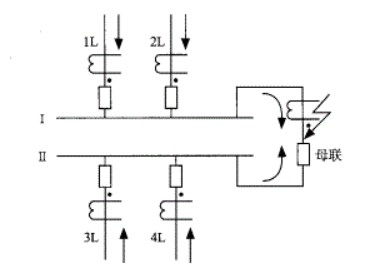

△  死区故障

从 母联死区保护动作原理可以看出，死区故障点实际在Ⅰ母范围内，但动作结果却是切除两段母线，这是继电保护速动性与选择性综合考虑的结果。

上述分析是针对母线并列运行方式，即两段母线通过母联开关连接在一起运行，但如果两段母线分列运行（母联开关热备用），而两段母线都有电压时，发生死区故障，其动作结果仍与母线并列运行时一样，仍是切除Ⅱ段母线，存在不合理性。

为避免这种不合理结果，设置了分列压板。  当分列压板投入后，母线分列运行时，即母联在跳位，且两段母线处于运行状态，母联电流不再计入小差，发生死区故障时，将只跳故障母线即Ⅰ母，无故障的Ⅱ母仍然运行，避免将两段母线全切，扩大停电范围。

6）极性问题。 为保证母差保护极性正确，我司技术人员做完所有试验以后再次检查220kV所有间隔电流接入到A段母差A、B套保护和B段母差A、B套保护装置。 核实现场实际一次电流互感器P1指向与母差保护装置说明书P1指向一致。

例如装置NSR-371A适用于双母双分段、双母线、单母、单母分段主接线形式，常规站和智能站保护装置最大均可接入24个支路。

双母双分段主接线各段母线上除母联 CT 外，其他所有支路CT极性必须一致，分段1的CT极性与母线1上其他支路 CT 极性保持一致，分段2的 CT 极性与母线2上其他支路CT极性保持一致，双母双分段主接线需配置2套母线保护实现分段断路器各侧母线的保护，分段断路器左侧母线1、母线2采用一套母线保护，分段断路器右侧母线3、母线4采用一套母线保护。

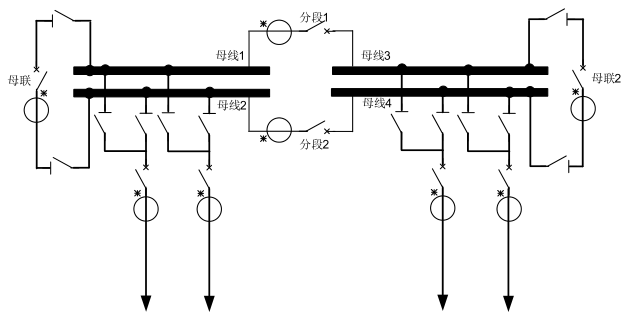

△ 双母双分段主接线

此次配合电建公司调试所进行变电站扩建线路改造，我司技术人员提供专业测试设备，发扬拼搏赶超精神，解决各项疑难杂症，高效完成任务。 电建公司高度赞扬了现场技术人员，在时间紧、任务重的压力下，克服重重困难，保质保量保工期完成了工作任务，为该项目建设做出了很大贡献。
