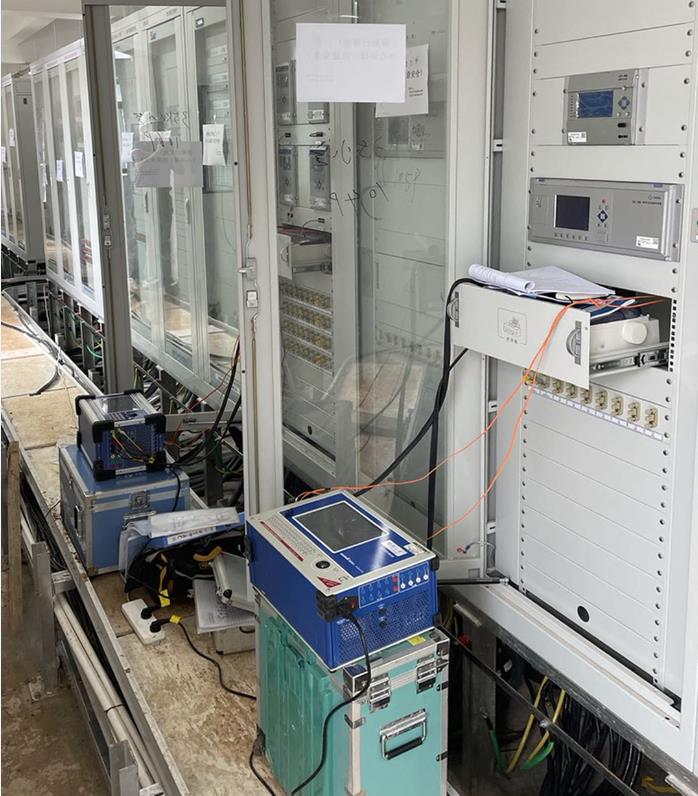

下面以南自GPSL603UC5-2011线路保护装置距离保护调试为例，使用继保之星-7000 数模一体继电保护测试仪进行调试。

修改装置保护参数定值，投入相关的距离保护压板。

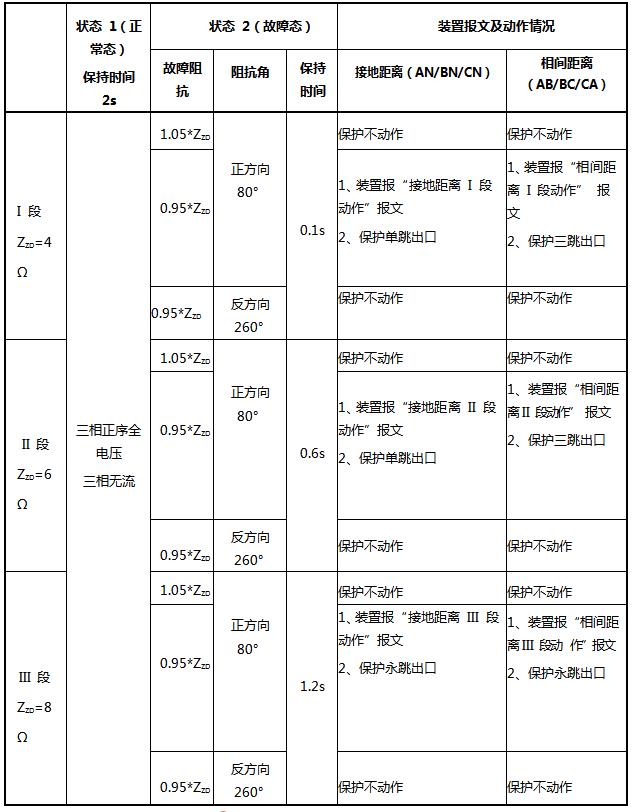

距离保护装置定值及压板设置

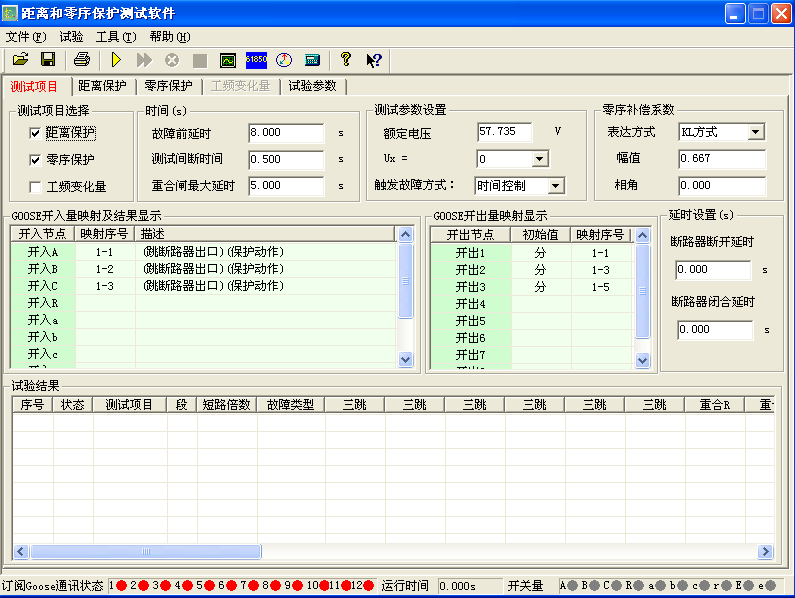

使用继保之星-7000距离保护测试模块进行距离保护多段自动测试。

• 功放输出： 标准12相电压电流完整同时输出，且幅值、相位、频率完全独立调节。
• 混合输出： 功放输出和IEC61850-9-2/9-1或者功放输出和FT3可同时输出，可满足现场复杂情况下的测试。
• 合并单元测试： 输出采集器、FT3、功放电压电流，同时能够读取合并单元IEC61850-9-2或FT3报文，测出合并单元的比差、角差。
• 光数字信号测试： 可模拟丢包、乱码SMV数据出错并提供GOOSE风暴测试。
• 独创的24路输出波形回采和录波，直观显示输出电压电流波形，解决了数字式保护无法直接测量和显示波形的问题。
• 完整解析保护模型文件，实现电流电压通道选择、比例系数、ASDU数目、采样率、GOOSE信息等的配置。
• 具有网络侦测等特殊测试功能，满足多种需求。
• 双操作模式，可单机操作，可连电脑操作，两种方式功能完全一致。
• 无极性全能型开关量输入，可识别空接点和任意极性电位接点。
• 8路无极性开入，4路空接点开出，方便进行备自投、快切试验。
• 对时方式可采用秒脉冲、B码或IEEE1588，内置GPS模块直接控制，可双侧对时同步测试，进行光纤纵联保护等试验。
• 可对符合IEC61850标准规范的各种数字化测控和保护单元进行检定。
• 可模拟单相至三相的瞬时性、永久性、转换性故障进行整组试验。

• 12 相电流可方便进行三相差动保护测试，24相输出可用于备自投、母差保护测试。
