保护装置： RCS-978 系列变压器成套保护装置
试验设备： 继保之星-S60 手持式继电保护测试系统
变压器空载合闸时，由于铁芯内的磁通不能突变，所以会产生一个很大的暂态直流磁通分量叠加在稳态磁通上，从而导致变压器铁芯的严重饱和，在变压器的合闸侧形成一个很大的励磁涌流。 由于励磁涌流只存在于变压器的一侧，所以涌流成为巨大的不平衡电流，可能会导致比率制动保护误动。

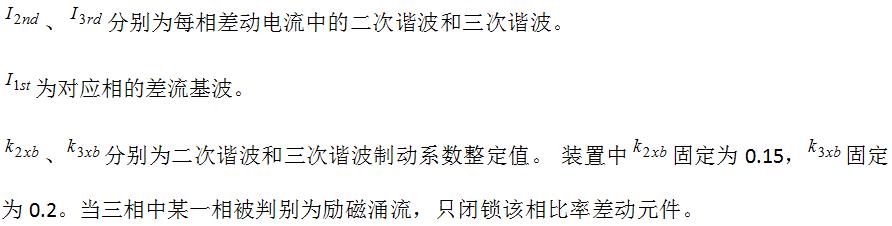

RCS-978 系列变压器成套保护装置采用三相差动电流中二次谐波、三次谐波的含量来识别励磁涌流。 当谐波的大小超过一定的差流基波含量时，判别为励磁涌流。 当三相中某一相被判别为励磁涌流，只闭锁该相比率差动元件。 判别方程如下：
下面用继保之星-S60 手持式继电保护测试系统谐波试验模块介绍RCS-978二次谐波调试试验。

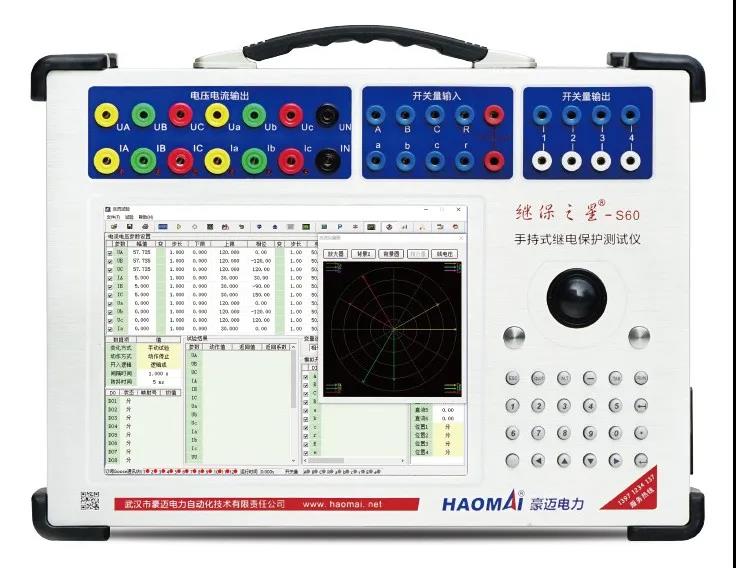

△ 继保之星-S60 手持式继电保护测试系统
二次谐波系数为15%，基波成分中的二次谐波含量大于15%时会闭锁差动保护，当二次谐波含量小于15%时保护才开放。 试验时最好单侧单相叠加，因多相叠加时不同相中的二次谐波会相互影响，不易确定差流中的二次谐波含量。

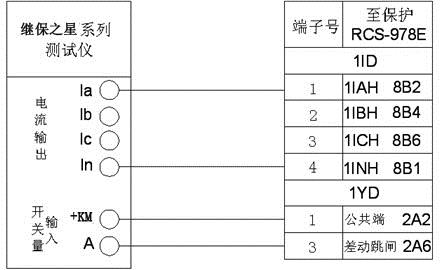

将继保之星-S60 的电流输出端“IA”、“IN”分别与保护装置的高压侧电流“1IAH”、“1INH”端子相连。 其他相不接线，将继保之星-S60 的开入接点“A”与保护装置的差动保护跳闸出口接点相连，继保之星-S60 的公共端“+KM”与保护装置的公共端相连。
在“谐波试验”菜单中，可进行简单的测试谐波制动系数的方法： 在变压器的某一侧只加一相电流，然后变化其谐波含量，一般是逐渐降低谐波含量，使差动保护从制动到动作。 在进行单相谐波试验时一定要注意，差动动作所加的单相电流值要大于1.732倍的定值。

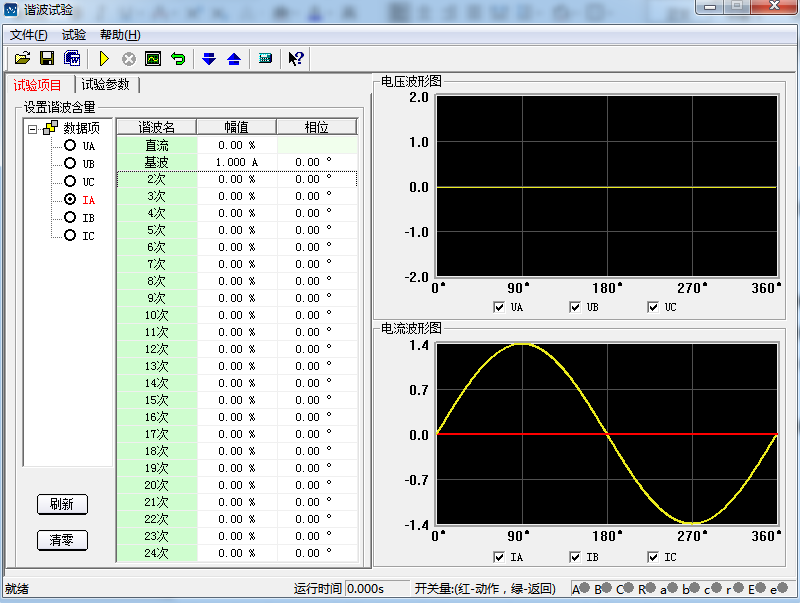

1）差动动作试验： 在谐波试验的IA相基波值中设置“1A”电流，开始试验观察保护装置的动作情况，若不动可将基波电流增大。

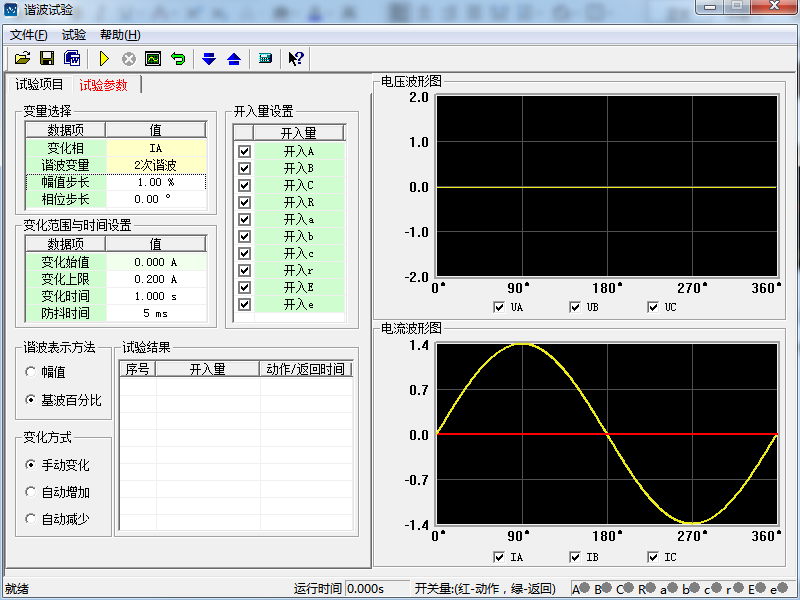

2） 试验参数设置： 变化相选择IA，谐波表示方法选择基波百分比，变化步长设为1%，选择手动变化。
3） 谐波设置： 试验项目在二次谐波处设置初始百分比为20%，表示从20%二次谐波开始下降，模拟从谐波制动到谐波开放过程。 右下角电流波形图中可显示含有20%谐波的1A电流波形图。
4） 试验操作： 开始试验后20%谐波会制动差动保护，保护启动不动作，在测试过程中，按步长逐渐减小二次谐波电流输出值，直到差动保护动作。
5） 试验结果： 保护装置动作时查看试验界面上的谐波含量应为15%，此时继保之星-S60 开入量A记录动作时间。 用同样的方法可校验三次谐波制动系数20%。
