​项目地点 ： 某35千伏GIS变电站

试验设备 ： HTA/HTV 无线遥控数字式智能电流源/电压源、YD-300 智能无线遥测伏安相位仪

变电站投运前必须对继电保护进行严格的向量检查，向量错误将导致正常运行或故障状态的继电保护误动或拒动。 使用HTA-3300 三相数字式智能大电流源、HTV-6000 三相数字式智能高电压源，可模拟一次侧负荷运行，在变电站未投运时从一次侧CT、PT端注入大电流和高电压，从二次侧YD-300 智能无线遥测伏安相位仪或者保护装置读取相应的电压、电流幅值和相位数据，判断变比、相别、接线的正确性，一次性完成一次、二次回路系统的向量检查。

1、电压源接线： 考虑从一次加高压可能存在风险，故从保护屏柜二次侧加入低压电压57.7V作为参考。

2、电流源接线： 合上隔离刀闸Q9 1684，合上Q0 168开关，合上接地开关16880，断开隔离刀闸Q1 1681，断开接地开关16800，断开线路接地开关16340，用HTA-3300 三相数字式智能大电流源从35kV引线接入三相电流IA、IB、IC，通过隔离刀闸1684、开关168和接地开关16880形成电流回路。

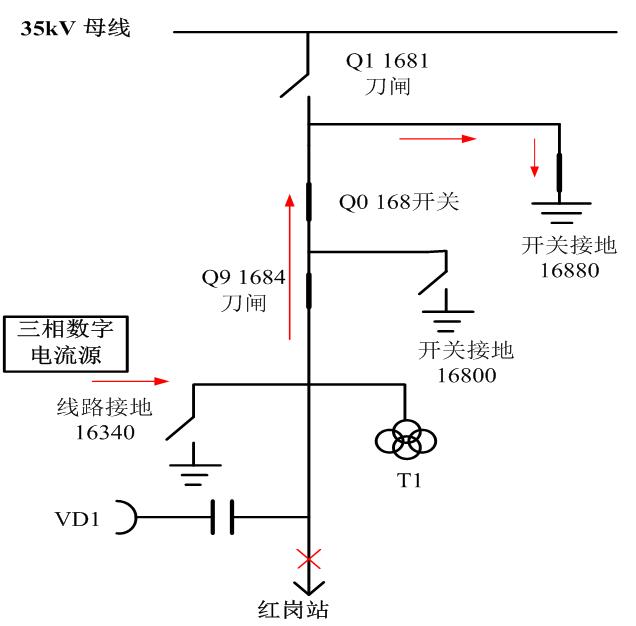

△  三相数字电流源接线示意图

3、断开其它间隔与35kV 母线连接的隔离刀闸。

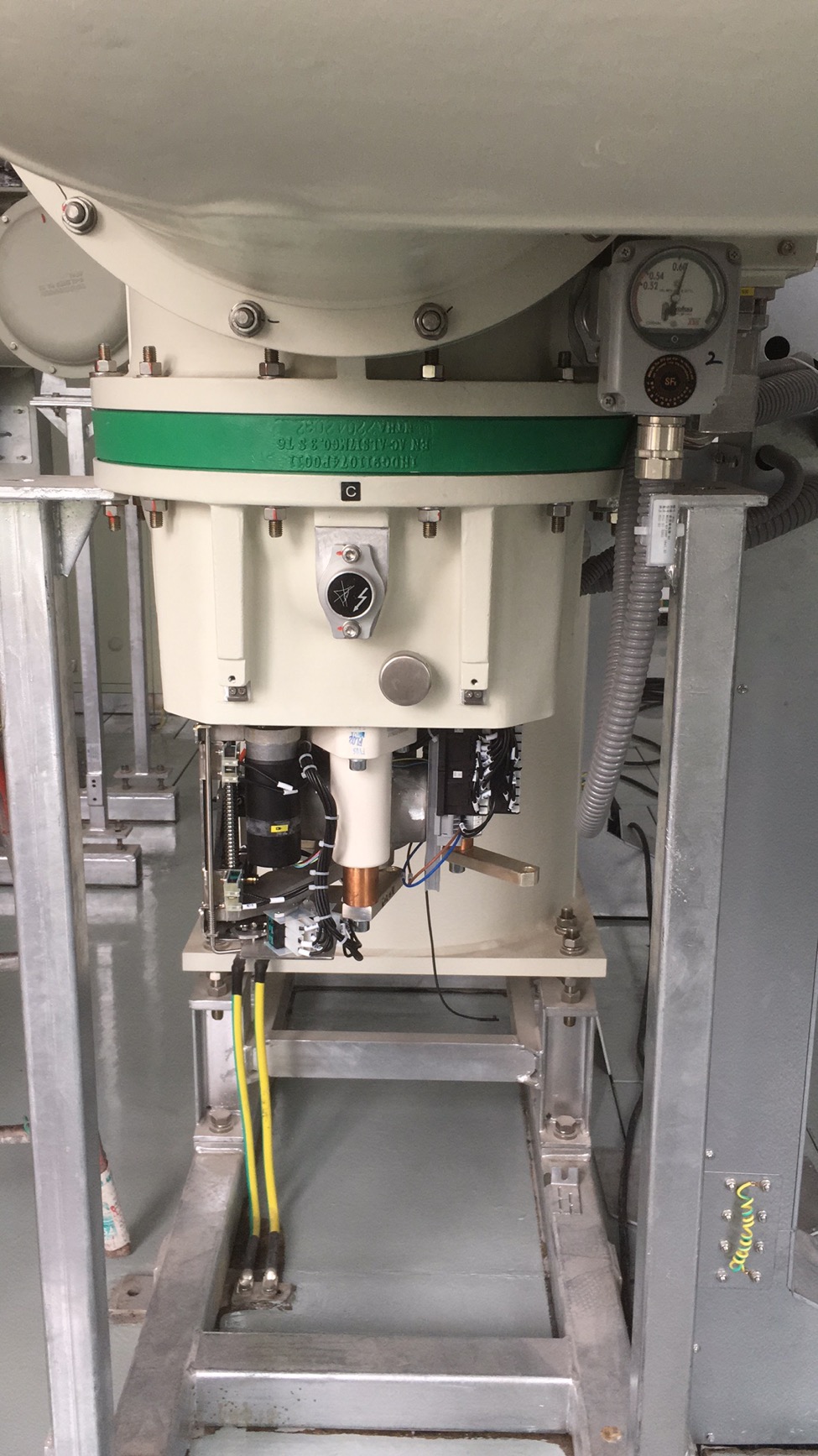

△  GIS内部图

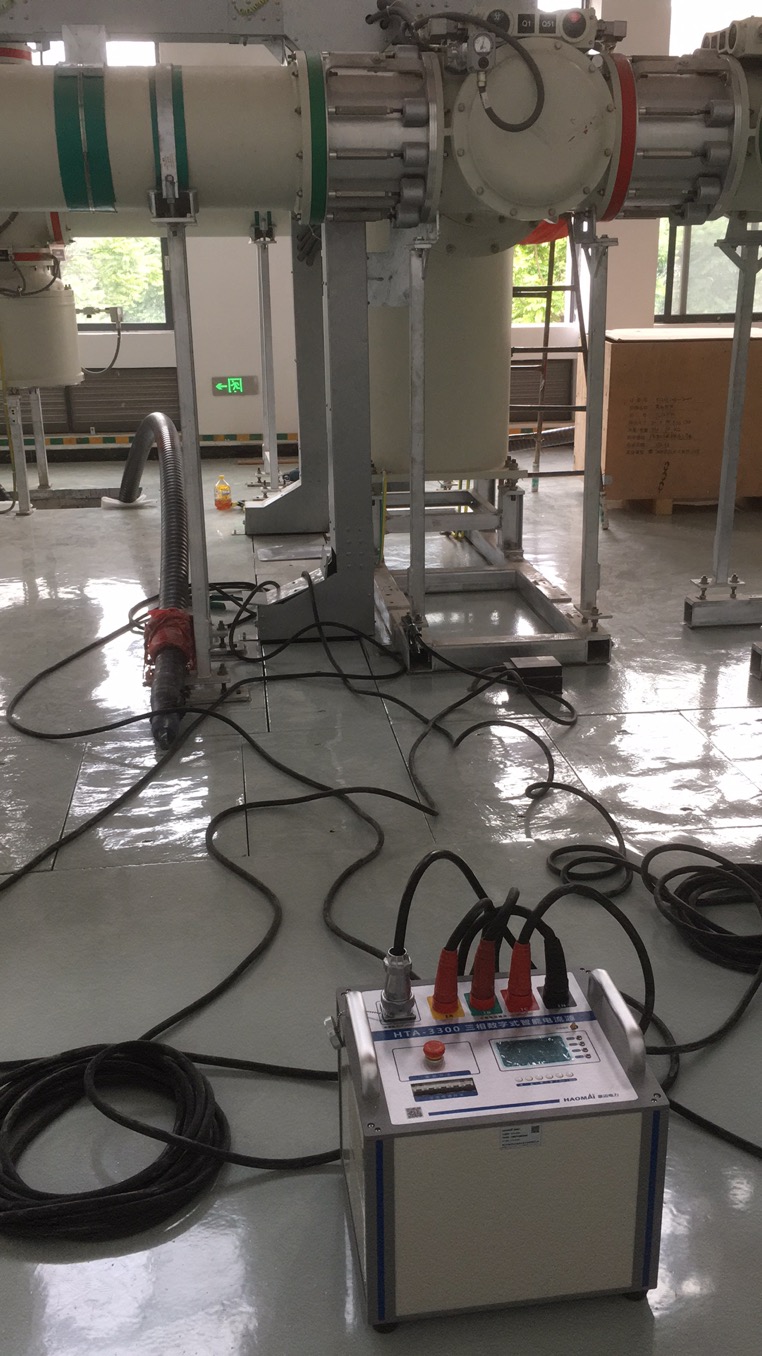

△ HTA-3300  三相数字式智能大电流源接线布置图

HTA-3300 三相数字式智能大电流源供电电源AC380V，HTV-6000 三相数字式智能高电压源供电电源AC220V，通过YD-300 智能无线遥测伏安相位仪进行无线操作，保证了输出电压电流的同步性。

首先将电流源与电压源上电，设置到遥控操作状态，遥控主机会自动搜索电流源与电压源，各相电流与电压设置成不同的幅值状态，检查电流电压相序是否正确。 通过PT注入二次电压值，通过CT注入一次电流值，通过YD-300 查看幅值与相位，检查所有二次回路与极性。 本站CT保护绕组变比为600A/1A。

1、在遥控主机YD300 上设置参数： 三相电流输出120A，三相电压输出57.735V。

2、遥控主机YD300 在保护屏柜二次侧进行测量控制，点击开始试验，电流源、电 压源启动输出，在YD300 读取相应的数值。

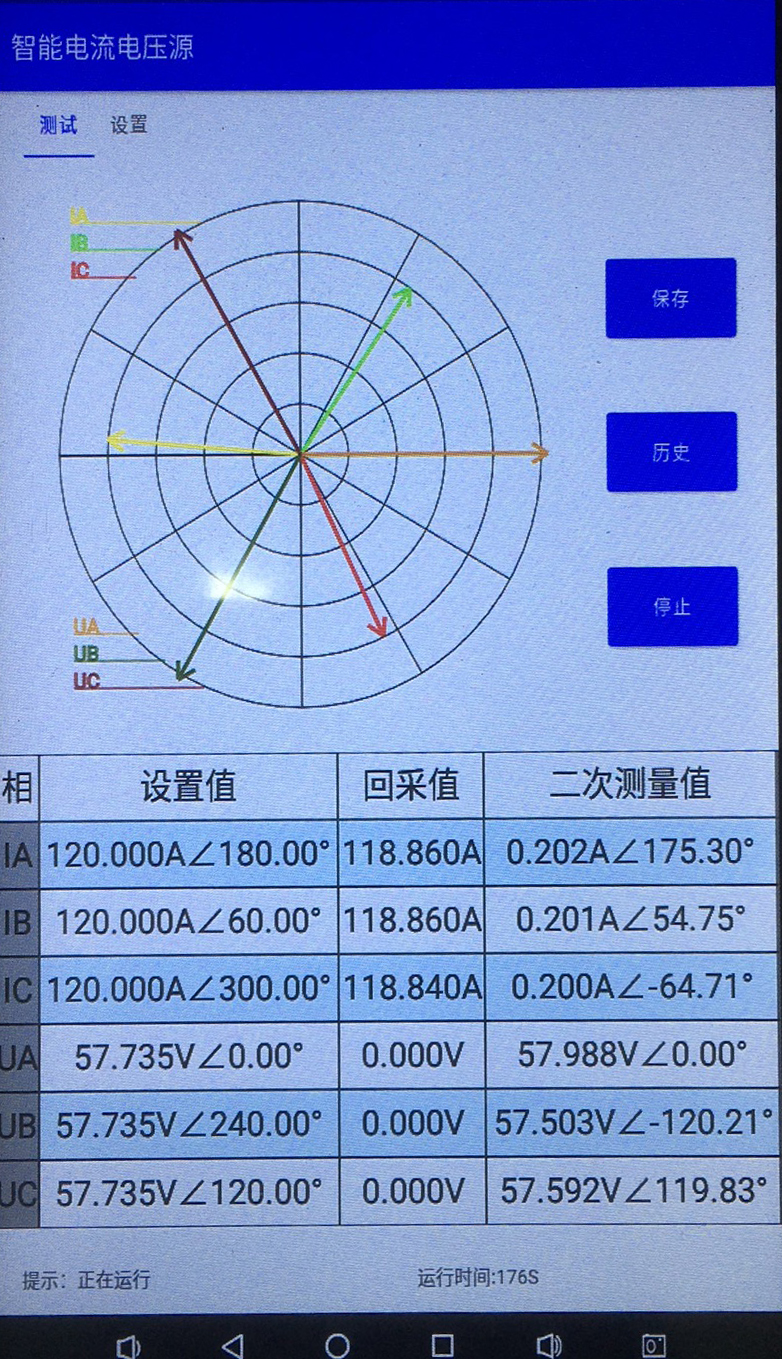

△ YD-300 智能无线遥测伏安相位仪显示值

施加一次值再转化成二次值应为120A/600=0.2A，在YD300 上的采样幅值基本一致，三相相位均为正序，电流由于是从CT一次的P1流入P2，电流和电压设置相位相差180°，由于线路PT的感抗会产生一定的相移，保护测量相位会略微存在角度偏差。 由此可得此间隔的二次回路、相序、相位、极性均正确。

通过对新建站直接加一次电流和二次电压，有利于整个一次、二次回路与极性相位的检查，解决了以前无负荷极性校验的问题，提高了一次性送电的可靠性。
