工频变化量距离继电器测量工作电压的工频变化量的幅值，动作方程为：

对相间故障：

对接地故障：

ZZD 为整定阻抗，一般取0.8～0.85倍线路阻抗；

UZ 为动作门坎，取故障前工作电压的记忆量。

模拟故障校验时，以上公式转化如下：

对于相间故障，故障线电压：

对于接地故障，故障相电压：

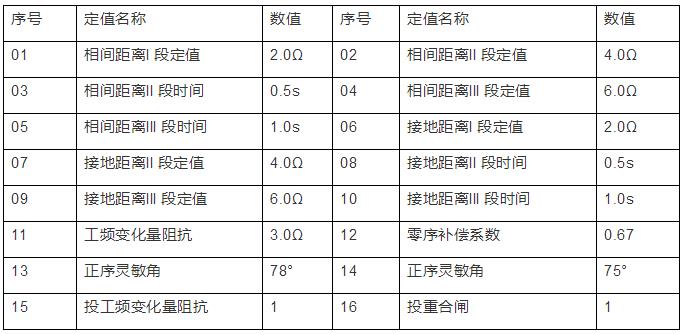

1）保护定值控制字设置：

2）保护压板设置：

在“压板定值”里，“投距离保护压板”置“1”，其余压板置“0”。 注意： 工频变化量阻抗元件由距离保护压板来投退。

△ RCS-931工频变化量及重合闸接线图

将继保之星-S60 的电压输出端“Ua”、“Ub”、“Uc”、“Un”分别与保护装置的交流电压“Ua”、“Ub”、“Uc”、“Un”端子相连。 继保之星-S60 的电流输出端“Ia”、“Ib”、“Ic”分别与保护装置的交流电流“IA”、“IB”、“IC”（极性端）端子相连； 再将保护装置的交流电流“IA＇”、“IB＇”、“IC＇”（非极性端）端子短接后接到“IN”（零序电流极性端）端子，最后从“IN＇”（零序电流非极性端）端子接回继保之星-S60的电流输出端“In”。

1）在“距离与零序”菜单里，勾选工频变化量保护，故障前延时可设置为30s保证PT断线返回，重合闸充电，零序补偿系数设置为0.67，由于是220kV线路保护，选择单相跳闸方式。

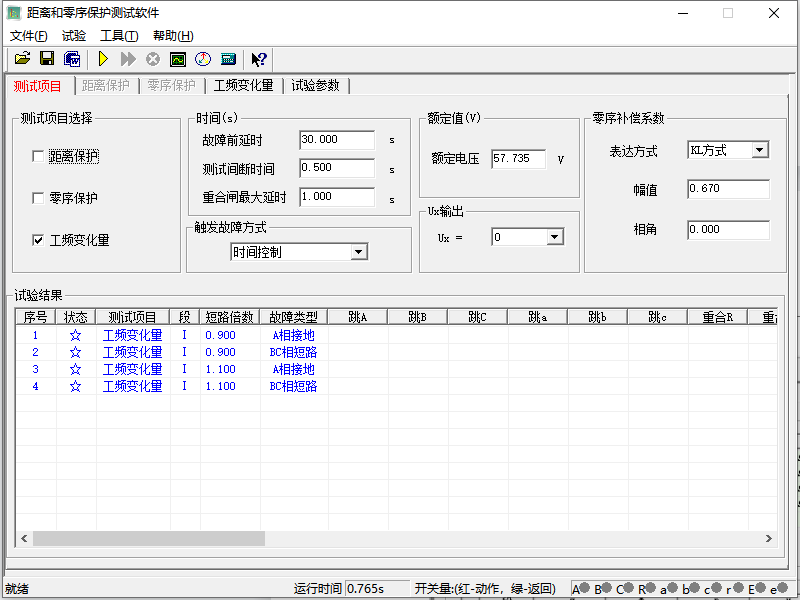

△ 距离保护试验参数设置

2）工频变化量页面设置：

根据定值单设置相关定值，试验电流根据经验值设置，试验时间一般比定值时间大0.1~0.2s即可，勾选故障方式，选择正方向故障类型。 此处勾选一个A相接地故障和一个B、C相间短路故障。

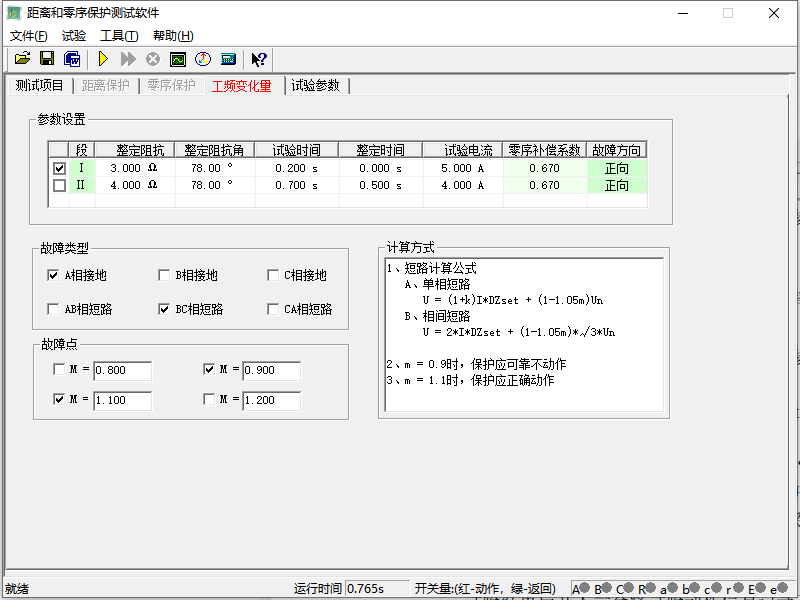

△ 工频变化量参数设置

3）试验操作方法：

点击开始试验或者按键盘上的“运行”、“确认”键，继保之星-S60 开始输出，输出空载状态后再输出故障状态，直到保护可靠跳闸，开入接点采集到动作时间，测试仪会自动继续后面的试验直到完成所有保护试验并结束试验，根据提示选择是否保存试验结果。

4）试验结果:

试验结束后开入量记录试验动作信息。

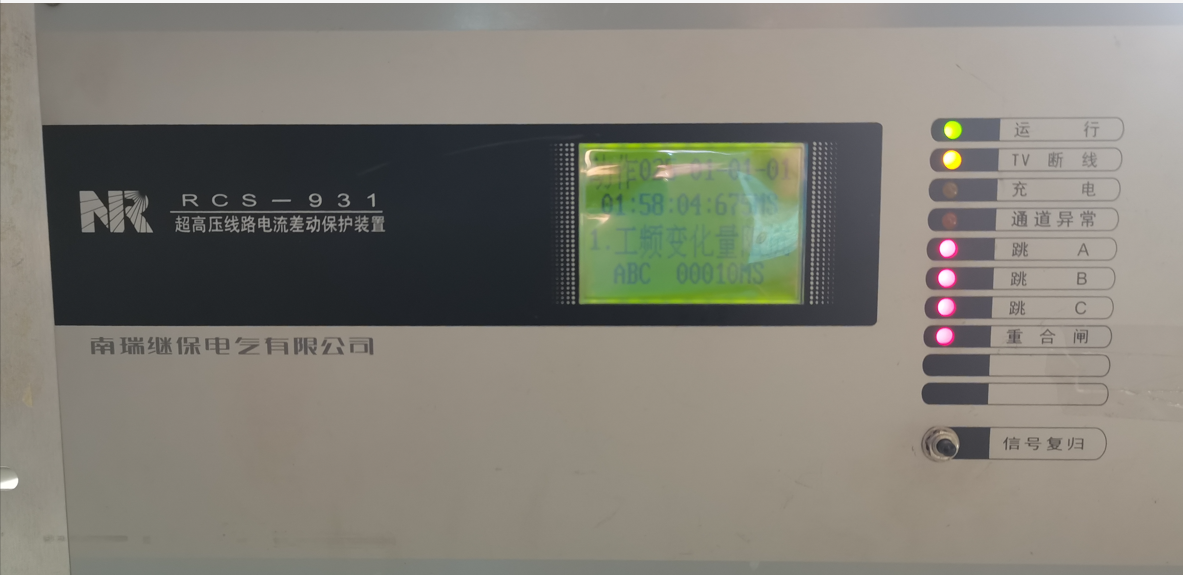

△  保护动作试验界面

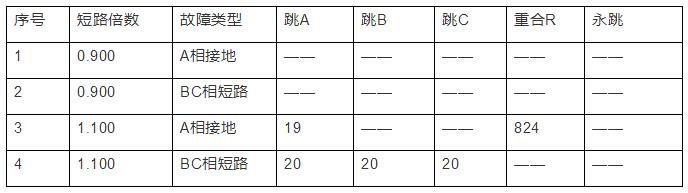

继保之星-S60 自动记录工频变化量保护试验结果：

试验结论： 通过试验报告查看工频变化量带重合闸的各种故障类型动作情况及动作时间信息，此试验模块便于快捷高效地完成测试项目。
