蓄电池在线监测技术及其应用
发布时间:2021/06/02武汉市豪迈电力自动化技术有限责任公司

变电站直流电源系统为运行中变电设备提供直流电源,保证继电保护、通信远动、中央信号、事故照明以及控制操作的直流用电需求,其可靠性关系到整个电网系统的供电安全和稳定。 蓄电池组作为直流供电系统的核心设备,如同直流供电系统的心脏,是确保电力设备正常运行的最后一道防线。 近年来,因蓄电池组问题造成直流系统失压,导致保护控制系统失效进而引发重大事故的现象时有发生,对电力系统带来了重大损失。 下面,本文重点针对直流电源系统中直流母线失电和隐形故障无法及时发现问题进行简单介绍。

常用解决方法:


1)断开充电机交流输入开关。 风险较大,若蓄电池组回路或电池自身存在问题,将直接导致直流母线失电。

2)临时调低充电机输出电压。 理论风险相对较小,但操作复杂,设备厂家、密码、操作步骤不统一,容易出现忘调回原输出电压、设置错误等系列问题,可能带来更多隐患。

存在弊端:

1)必须现场操作。 部分市局管辖近200个变电站,直流维护人员不足5人,站多人少,可能无法及时发现隐患。

2 )事故跳闸能力无法检验。 无法确保蓄电池具有承担常规负荷的同时,仍能满足跳闸等冲击类负荷需求的能力。 无法检查蓄电池内阻增大、容量降低、保险内伤虚接等隐患。

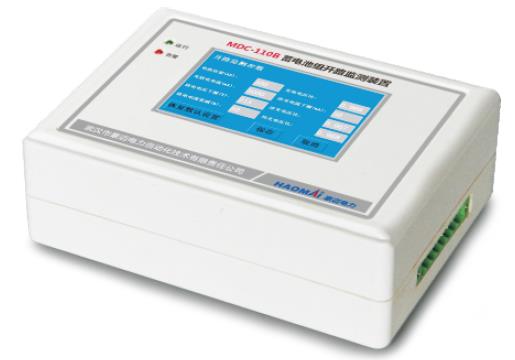

△  MDC-110 蓄电池组开路监测装置

针对以上情况,武汉豪迈研发生产了 MDC-110 蓄电池组开路监测装置 ,实时监测蓄电池组的充放电电流和各段电压状态,一旦出现开路迹象即进行实时分析验证,确定是否开路,实现蓄电池组至母线回路状态的在线自动、定期、无死角监测。 装置可检测蓄电池组是否能承担常规负荷,满足检测跳闸等冲击能力,并对蓄电池组内阻增大、容量降低、保险内伤、虚接等隐患发出预警。

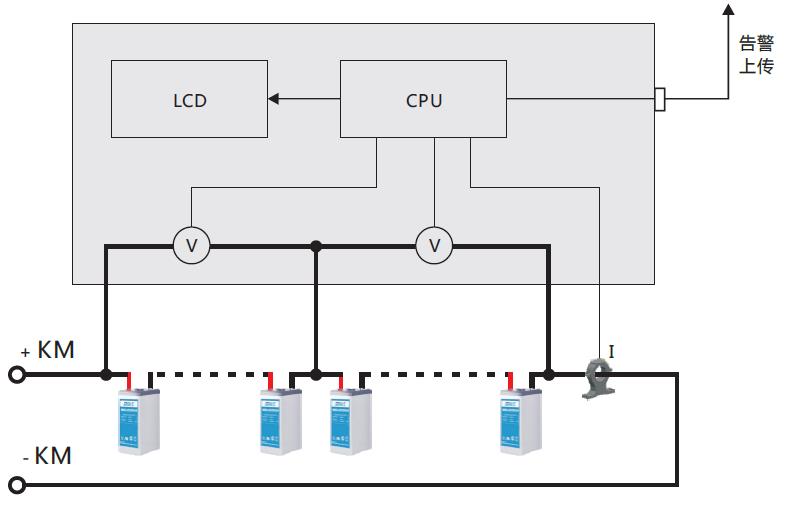

△  技术原理图

实现方法: 在保证母线供电情况下,无需脱离充电机,蓄电池无需改变参数,采用监测两半段蓄电池组电压和电流的方法进行实时开路监测,结合历史数据通过趋势化分析及验证性分析,准确快速判定蓄电池开路并告警。 根据母线电压的下降速率和负荷电流等参数,智能完成对蓄电池的有效性检测、蓄电池组应对冲击负荷耐受测试等,为提高直流供电安全性提供重要技术支持。

功能和特点:


常规带载监测:

1)有效监测蓄电池组至母线全回路设备的停运或故障导致的蓄电池组失效情况。 如蓄电池开路、电池开关故障或断开、电池保险熔断、连接线腐蚀、疲劳虚接和脱落、跨层线断线、螺丝松动、熔断器内伤等。

2)及时发现蓄电池组脱离母线行为,验证系统是否能够承担常态负荷并及时发出告警,保障直流电源的有效后备供电能力。

3)动态监测母线电压波动和压降,确保在承担常规负荷的同时仍能满足跳闸冲击负荷需求的能力。

4)测试整个后备回路内阻,可有效发现蓄电池组硫化、连接线腐蚀等问题导致的整个回路内阻变化。 在后备能力变差时及时发出预警,为运维人提供足够的准备和检修时间,有效避免事故发生。

抑制电池硫化: 解决长时间浮充无放电蓄电池组容易出现的硫化问题,实现定期浅度放电有效抑制硫化。
