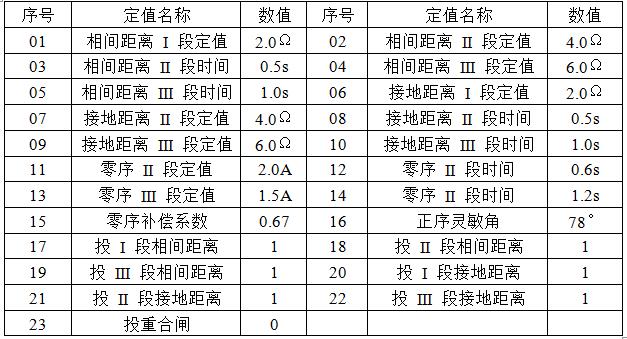

（1）保护定值控制字设置：

（2）保护压板设置：

在“压板定值”里，“投距离保护压板”和“投零序保护压板”置“1”，“投差动保护压板”置“0”。

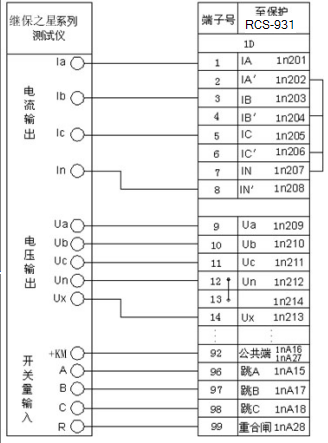

将继保之星-S60 的电压输出端“Ua”、“Ub”、“Uc”、“Un”分别与保护装置的交流电压“Ua”、“Ub”、“Uc”、“Un”端子相连。 将继保之星-S60 的电流输出端“Ia”、“Ib”、“Ic”分别与保护装置的交流电流“IA”、“IB”、“IC”（极性端）端子相连； 再将保护装置的交流电流“IA＇”、“IB＇”、“IC＇”（非极性端）端子短接后接到“IN”（零序电流极性端）端子，最后从“IN＇”（零序电流非极性端）端子接回继保之星-S60 的电流输出端“In”。

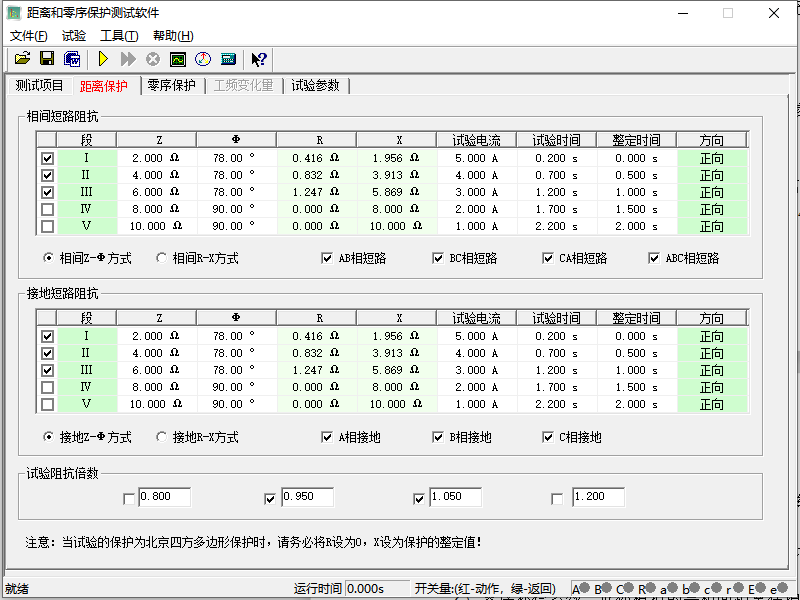

（1） “距离保护”页面设置：

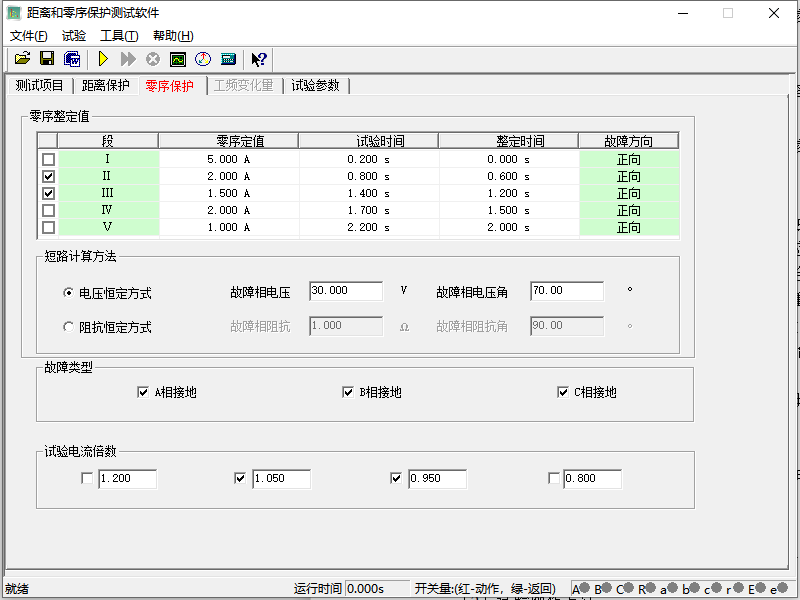

试验界面中相关定值可根据定值单设置，试验电流根据经验值设置，试验时间一般比定值时间大0.1~0.2s即可，勾选故障方式，选择正方向故障类型。

（2）试验操作方法：

点击开始图标或按键盘上的“运行”“确认”键，继保之星-S60 开始输出（做距离保护时提示打开零序保护压板，做零序保护时提示打开距离保护压板），先输出空载状态，然后再输出故障状态，直到保护可靠跳闸，开入接点采集到动作时间，继保之星-S60 自动继续后面的试验直至完成所有保护试验并结束试验，根据提示选择是否保存试验结果。

（3）试验结果:

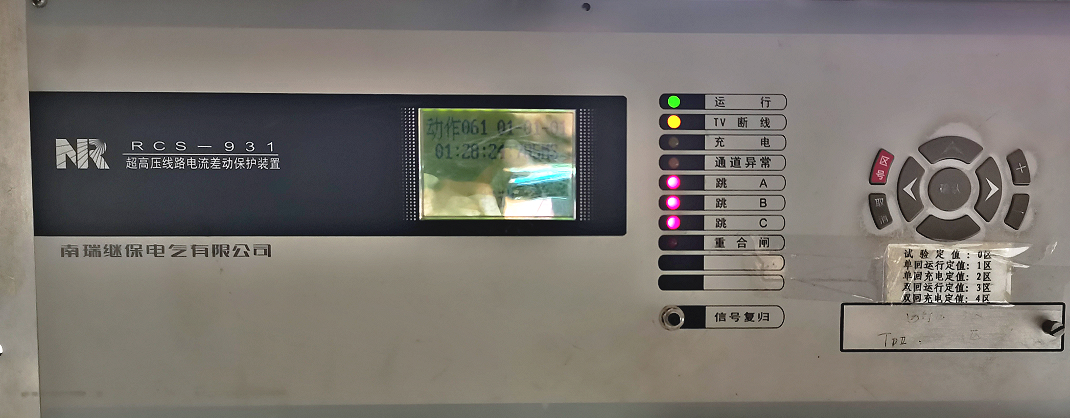

试验结束后开入量记录试验动作信息。

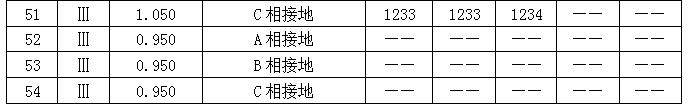

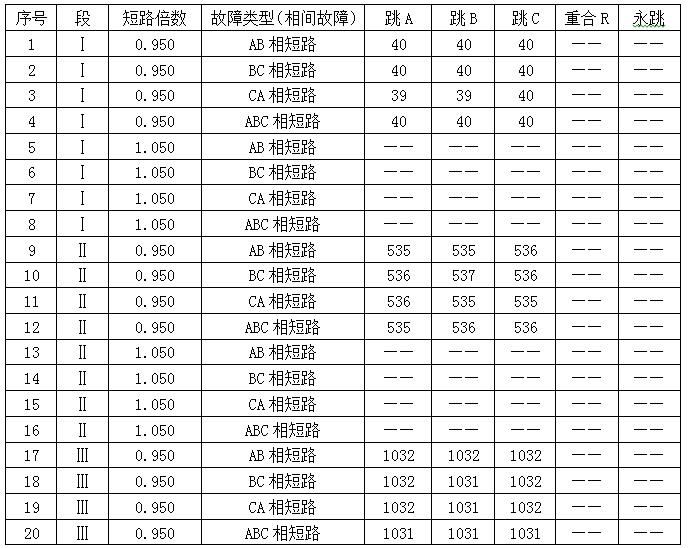

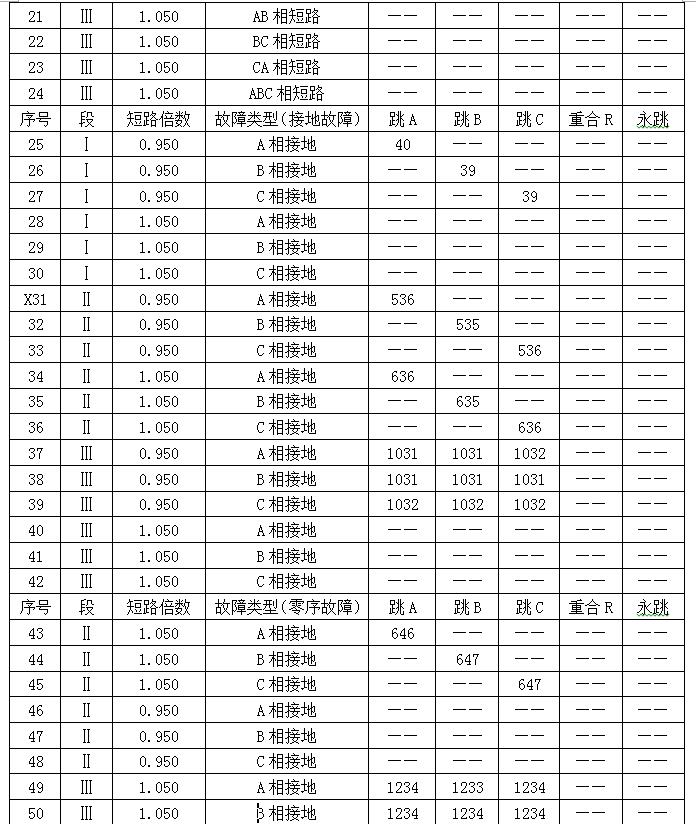

继保之星-S60 自动记录距离与零序保护试验结果。

试验结论： 距离保护（接地故障与相间故障）在0.95倍短路倍数时可靠动作，1.05倍短路倍数时可靠不动作，零序保护在1.05倍短路倍数可靠动作，0.95倍短路倍数可靠不动作。 通过试验报告可查看距离与零序的各种故障类型动作情况及动作时间信息正确，此试验模块可以更加方便快捷高效完成各测试项目。
