【案例】变电站投运前继电保护向量检查

发布时间：2020/11/17武汉市豪迈电力自动化技术有限责任公司

变电站投运前必须对继电保护进行严格的向量检查，向量错误将导致正常运行或故障状态的继电保护误动或拒动。 HTA-3300 向量检查三相数字电流源配合无线相位基准源、 YD-300 无线遥测伏安相位仪，可模拟一次侧负荷运行，在变电站未投运时从一次侧 CT 端注入大电流，从二次侧 YD-300 无线遥测伏安相位仪读取相应的电流和相位数据，判断变比、相别、接线的正确性，一次性完成一次、二次回路系统的向量检查。

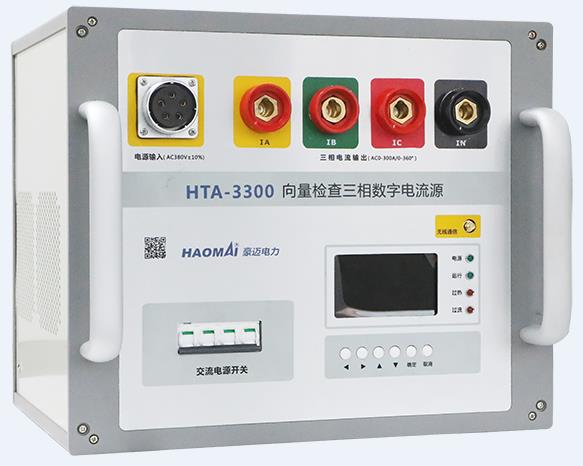

△ HTA-3300 向量检查三相数字电流源

系统原理

HTA-3300 向量检查三相数字电流源三相交流最大输出 300A ，输出频率 50Hz ，通过无线方式与无线相位基准源同步，可三相同时完成继电保护向量检查。

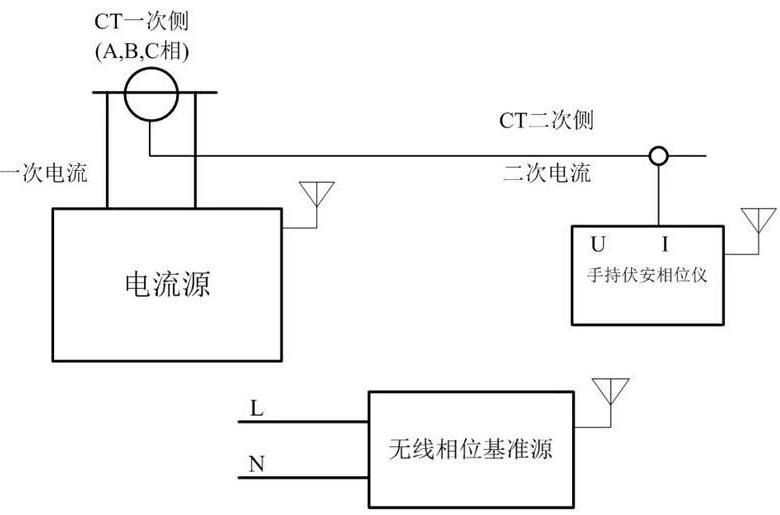

△ 系统原理

无线相位基准源的输入接入交流 220V 电源或 PT 二次侧电压，为电流源和 YD-300 无线遥测伏安相位仪提供电压相位参考。三相电流源从 CT 的一次侧 A 相 B 相 C 相通入大电流，采用无线方式接收无线相位基准源的电压相位参考信号。 YD-300 无线遥测伏安相位仪从 CT 的二次侧测量二次电流，获取二次电流的幅值和相位，测量相位以无线相位基准源为参考。根据 YD-300 无线遥测伏安相位仪显示的电流和相位数据，判断变比、相别、接线的正确性，一次性完成一次、二次回路整个系统的向量检查。

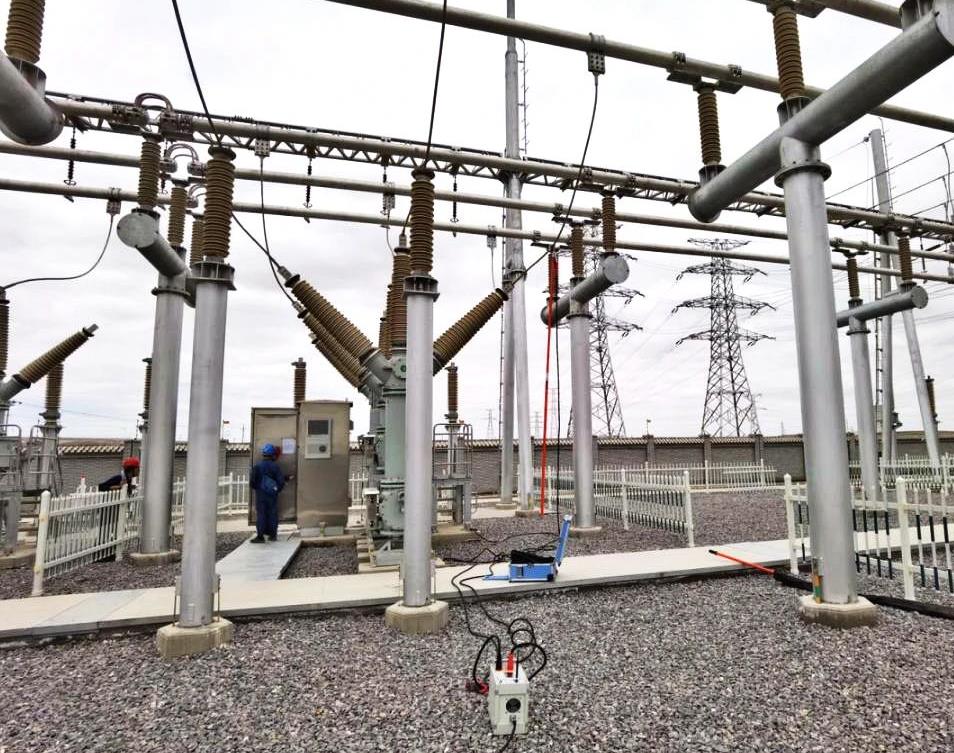

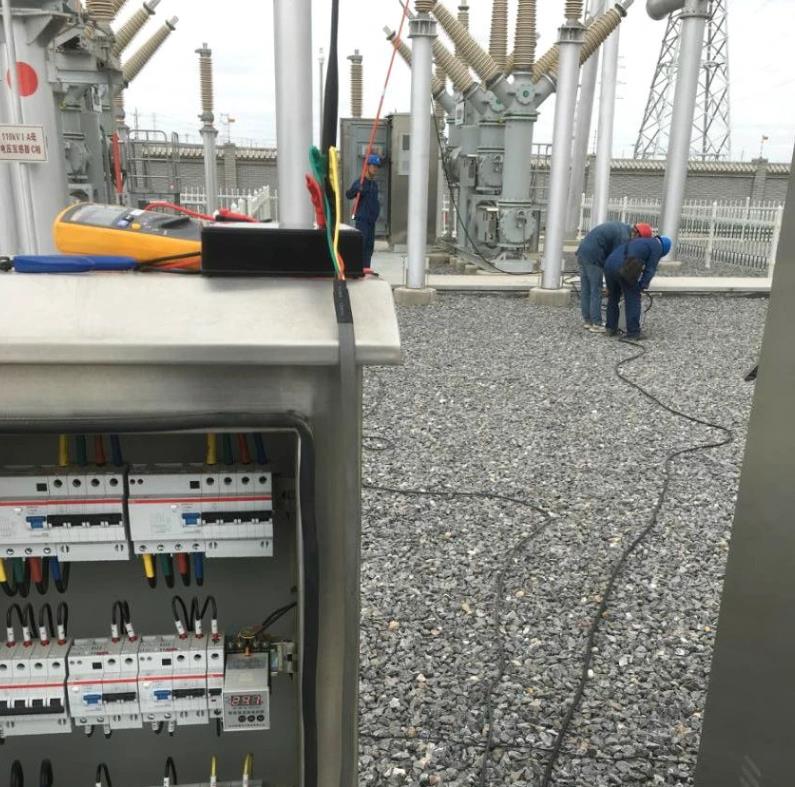

现场应用
