变电站二次回路无线遥测核相及带负荷测试

发布时间：2020/10/15武汉市豪迈电力自动化技术有限责任公司

‍随着智能变电站的逐步推广与应用，其检修维护工作也随之增加。智能变电站组网方式区别于传统综合自动化变电站，过程层采用户外智能组件柜，站内电压电流均由智能组件柜内合并单元进行数据采集、转换、传输。

传统综合自动化变电站极性测试采用伏安表，一个接口采集电压，另一接口采集电流进行极性测试，只需在保护屏即可取得交流电压与交流电流的模拟量。但智能变电站中，电压电流等模拟量在经过模数转换之后，以数字量的形式进入保护装置，在保护屏不能实现电压电流的双路模拟量采集。通常电压采集点与电流采集点相距较远，对电流进行极性测试时非常不便。

目前二次人员在进行核相时，主要采用长距离接线方式，分别在两处PT端子箱处采集母线的模拟电压，通过长电缆连接到传统相位仪，工作量多且程序繁杂，可能存在安全隐患。

为解决以上问题，武汉豪迈电力根据电力系统变电站二次测试需求，特别是智能变电站二次模拟量分布测量需求，自主研发出YD-300E 智能无线遥测伏安相位仪，通过无线通讯方式使分布在不同位置的两台核相仪同步采样，并将两台核相仪的数据汇总至同一处进行对比，在现场实际应用中能够大大减少测试人员的工作量，避免因大量的接线工作造成测试过程出错，解决了变电站现场实际难题，可应用于智能变电站和综合自动化变电站。

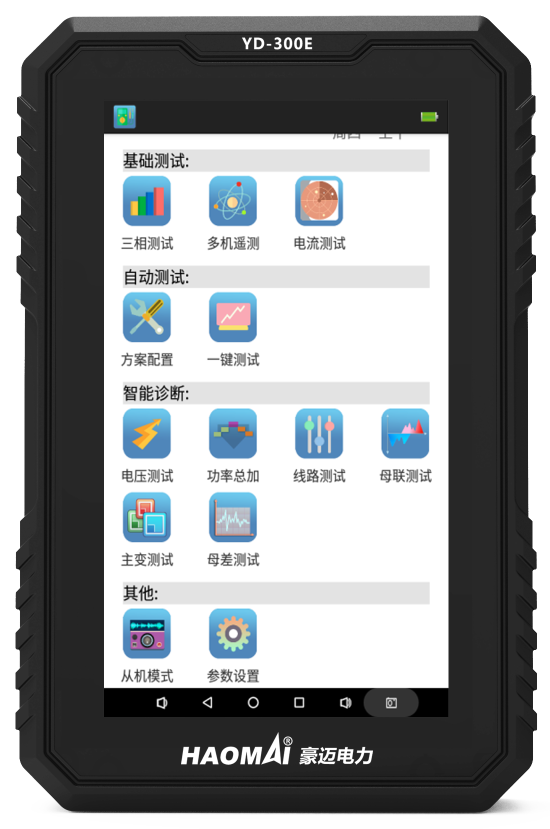

作为一款先进的智能化多功能测试仪，YD-300E 包含测试主机和从机，主机自带7寸电容触摸屏，运行Android系统，内置大容量锂电池，通过U盘进行数据导入和导出，可实现功能包括：

基础测试 ：三相测试、多机遥测、电流测试；
自动测试 ：一键测试；
智能诊断 ：电压测试、功率总加、线路测试、母联测试、主变测试、母差测试；
从机模式测试 ：从机测试仪无显示屏，主要实现数据采集和上传，自带microUSB接口，可外接显示屏，通过显示屏上的APP，完成主机实现功能。

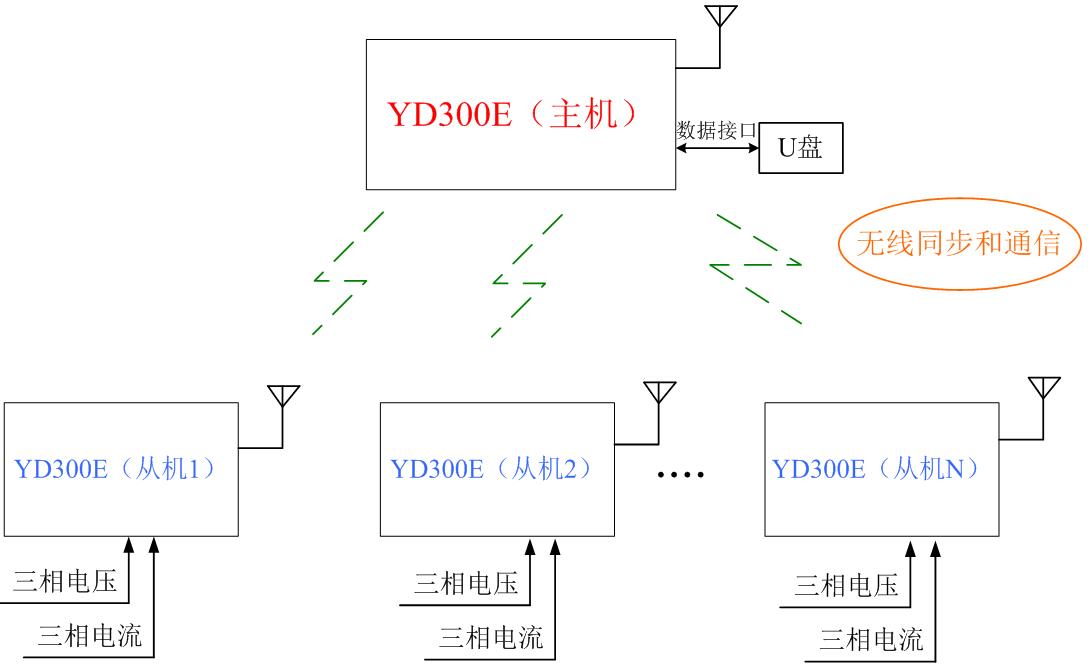

△ 多机遥测原理图

YD-300E 智能无线遥测伏安相位仪具备三相同步测试功能，可测量三相电压、电流幅值、相位、有功、无功、矢量图、频率、相位等，可以多机无线遥测，实现远距离无线同步测量，相位误差≤0.5°，多台YD-300E 可同时测量多路电压，多路电流的幅值和相位。同时，设备具备智能诊断与自动测试功能，可以从交流二次错接线分析，二次电压电流回路共地点或不共地点，均能准确测量电压电流幅值和相位。按照不同测试项目选择相应功能模块进行试验，如电压测试、功率总加、线路测试、母联测试、主变测试、母差测试等，全面检测PT和CT二次回路，智能判断交流二次回路正确性，并自动生成试验报告。
